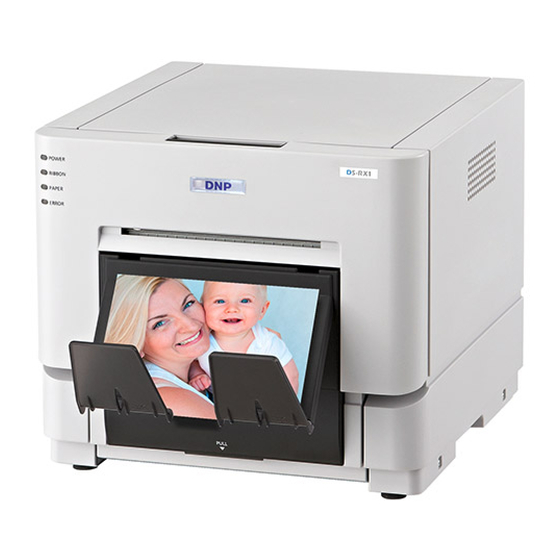

DNP DS-RX1 Manual Del Usuario
Impresora de fotos digital
Ocultar thumbs
Ver también para DS-RX1:
- Guia de inicio rapido (66 páginas) ,
- Manual del usuario (30 páginas) ,
- Guía de inicio (9 páginas)
Manuales relacionados para DNP DS-RX1
Resumen de contenidos para DNP DS-RX1
- Página 1 Impresora de fotos digital Manual del usuario DS-RX1 Versión 1.01 Dai Nippon Printing Co., Ltd.
- Página 2 • Sobre los derechos de copia Los derechos de copia de este documento son propiedad de Dai Nippon Printing Co., Ltd. La reproducción de una parte o de todo el contenido de este documento sin el consentimiento de la compañía es una violación de los derechos de copia. Sin embargo, se puede realizar una copia de seguridad para fines personales no comerciales.
-
Página 3: Introducción
Introducción Le agradecemos por la compra de este dispositivo. Este documento explica el manejo y la operación requeridos para utilizar esta impresora. Sírvase leer este documento detenidamente antes de utilizarlo. Cerciórese de leer la sección “Para una utilización segura” (Pág. 2-4), para el uso correcto de la impresora. - Página 4 ADVERTENCIA • Utilice solamente con el voltaje y la frecuencia designados. Una conexión inadecuada puede causar una descarga eléctrica o un incendio. • Evite sobrecargar las tomas de corriente y el uso de prolongadores. La toma de corriente podría sobrecalentarse y producir un incendio. •...
- Página 5 PRECAUCIÓN • No instale la impresora en lugares con polvo o húmedos. Esto podría producir incendios o descargas eléctricas, o dañar la impresora. • No instale la impresora sobre una superficie inestable. Podría caerse y producir lesiones al usuario o a otras personas. •...
-
Página 6: Precauciones De Instalación
Precauciones de instalación • Antes de cualquier manipulación, lea cuidadosamente la sección “Para una utilización segura” y respete las reglas que se encuentran en ésta. • Tenga cuidado al mover la impresora. Nunca intente transportarla solo. Si la deja caer puede producir lesiones o daños a la propiedad de terceros. •... -
Página 7: Declaraciones De Conformidad
Declaraciones de conformidad Usuarios americanos FCC parte 15 Este equipo ha sido probado y considerado conforme con los límites definidos para los dispositivos digitales de clase A, tal y como se definen en la Parte 15 de las reglas FCC. -
Página 8: Declaración De Conformidad
Declaración de Conformidad Usuarios europeos Por la presente, Dai Nippon Printing Co., Ltd. declara que esta impresa en color digital está conforme con los requerimientos esenciales y otras disposiciones pertinentes de la Directiva 1 999/5/EC. -
Página 9: Tabla De Contenido
Índice Introducción ..............2 Para una utilización segura........... 2 Precauciones de instalación ..........5 Declaraciones de conformidad ..........6 Declaración de Conformidad ..........7 Índice ..............8 Instalación de la impresora Verificación del contenido ..........9 Nombre de los componentes..........10 Conexión............... -
Página 10: Instalación De La Impresora
Instalación de la impresora Verificación del contenido Sírvase verificar que la impresora y todos sus accesorios estén incluidos en el embalaje. Soporte de papel Cordón de Impresora Caja de desechos alimentación (*) Bandeja de papel (*) CD (*) Para una utilización segura (*) Manual del usuario Guía de puesta en marcha (*) ... -
Página 11: Nombre De Los Componentes
Instalación de la impresora Nombre de los componentes [Parte delantera de la Unidad] Palanca de apertura Salida de las impresiones Cabezal de impresión térmica Caja de desechos Rodillo de arrastre [Parte trasera de la unidad] Puerto USB Ventilación ... -
Página 12: Conexión
Instalación de la impresora Conexión 1. Cerciórese de que los interruptores de la impresora y del ordenador estén en la posición apagada. 2. Conecte el extremo del cable eléctrico en la toma eléctrica de la impresora. 3. Conecte el cable eléctrico en la toma mural. 4. -
Página 13: Papel, Cinta
Instalación de la impresora Papel, Cinta Tipo L (5x3,5), 2L (5x7) PC (6x4), A5 (6x8) Papel Ancho: 127 mm Ancho: 152 mm Cinta Ancho: 134 mm Ancho: 159 mm PRECAUCIÓN • Instale el papel y la cinta sin ponerlos directamente sobre la superficie de trabajo. Cualquier polvo o suciedad podría introducirse dentro de la impresora y afectar la calidad de impresión. -
Página 14: Instalación De Los Medios
Instalación de la impresora Instalación de los medios 1. Libere la palanca de apertura y abra la tapa frontal. Palanca de apertura 2. Coloque el papel en el soporte de papel. Al instalarlo, cerciórese de que no haya espacio entre el papel y el soporte. Cerciórese de que el papel no sobresalga. - Página 15 Instalación de la impresora 4. Retire una cinta de fijación de papel e inserte el papel. Posición de la inserción de forma 1 5. Encaje el papel en la posición correcta para cada tamaño. Los tamaños L y 2L corresponden a la línea de L, y los tamaños PC y A5 corresponden a la línea de PC.
- Página 16 Instalación de la impresora 7. Coloque la cinta en la impresora. Una e inserte la posición de la figura de una forma cóncava y convexa de un sujetador y un soporte. Gire el lado de arrollamiento de la cinta en la dirección indicada por la flecha para tensarla.
-
Página 17: Instalación De La Caja De Desechos
Instalación de la impresora Instalación de la caja de desechos PRECAUCIÓN • Cuando retire la caja de desechos, no introduzca sus dedos en el cortador de la parte superior. Podría cortarse gravemente. • A medida que se cortan las impresiones, la caja de desechos se llena con los desechos de papel. -
Página 18: Resolución De Problemas
Resolución de problemas Mensajes de error El LED intermitente indica el estado de la impresora Visualización del LED Estado Solución Energía Cinta Papel Error Fin del papel Coloque un nuevo rollo de papel Fin de la cinta Coloque un nuevo rollo de cinta La puerta está... -
Página 19: Resolución De Problemas Con Los Medios
Resolución de problemas Resolución de problemas con los medios 1. Libere la palanca de apertura y abra la tapa frontal. 2. Retire la cinta. a. Si se ha atascado el papel: 1 Tire de cualquier papel que permanezca en la impresora, y corte uniformemente las áreas arrugadas o parcialmente impresas con unas tijeras. - Página 20 Resolución de problemas b. Si se corta la cinta: 1. Retire la cinta que pueda haber quedado en la impresora. 2. Retire cualquier copia incompleta. Si la siguiente imagen es impresa sobre la imagen anterior, la cinta puede pegarse y puede hacer que el papel se atasque.
- Página 21 Resolución de problemas c. Si la impresora se para en el medio del corte: 1. Vuelva a encenderla. Libere el papel atascado, y vuelva a colocar la hoja de corte en su posición lista. Si no se puede liberar el papel atascado, sírvase contactar con un representante del servicio técnico.
-
Página 22: Limpieza
Limpieza Rodillo de arrastre Si se producen muescas en las figuras a intervalos regulares, o si la parte posterior de la imagen (lado blanco) está sucia, limpie el rodillo de arrastre. Puede haber polvo, suciedad, adhesivos, etc. de la cinta o del papel en el rodillo de arrastre. 1. -
Página 23: Especificaciones
Especificaciones Modelo JR10-M01 Fabricante CITIZEN SYSTEMS JAPAN CO., LTD. Tipo de impresión Transferencia de tinta por sublimación térmica Modo de impresión Modo de alta velocidad Modo de alta calidad Resolución 300 x 300 dpi 300 x 600 dpi L (5x3,5) 89 x 127 mm ... - Página 24 Información sobre el mantenimiento de la impresora Para información sobre el uso y el servicio de reparación de las unidades, por favor contacte con su agente de ventas.
