M20
Extração de um componente USB
Informação
Se ocorrer um processo de armazenamento no componente USB, este não
pode ser retirado durante o armazenamento! Caso contrário, pode perder
dados.
Para desencaixar, proceda da seguinte forma:
1) Retirar componente USB.
2) Pressionar com firmeza a tampa protetora (opcional).
6.3

Interface ethernet

As interfaces Ethernet destinam-se à comunicação com redes incapazes de
tempo real.
CUIDADO!
Perigo de incêndio devido a correntes de compensação
A blindagem da interface Ethernet não está isolada galvanicamente. As
ligações com um dispositivo no exterior da instalação do edifício ou outro
sistema de compensação de potencial podem resultar em correntes de
compensação elevadas. Neste caso, deve usar-se uma transmissão ótica
adequada da interface Ethernet.
6.3.1 Disposição de pinos

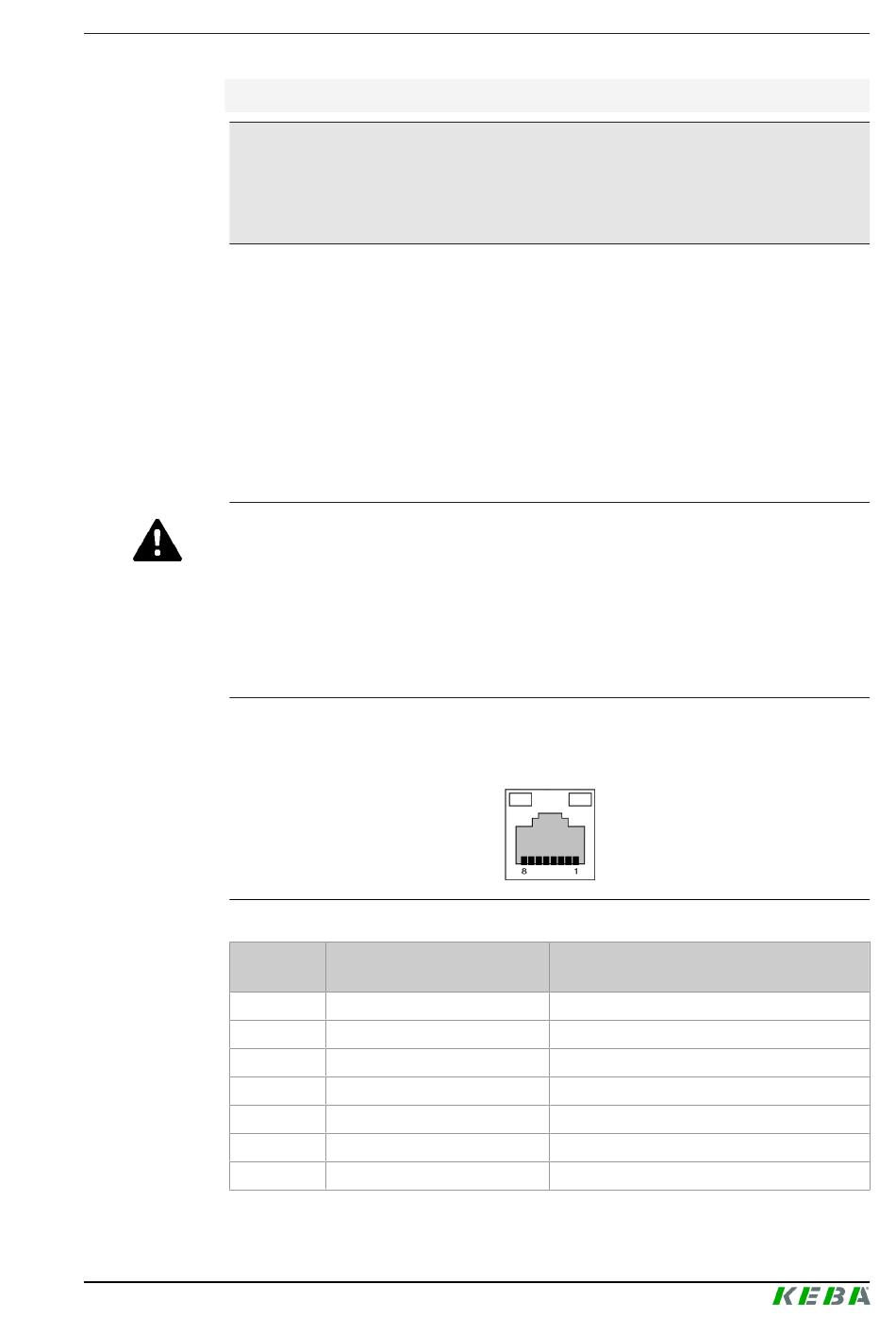

Fig. 6-21: Disposição de pinos tomada RJ45
N.º do
1
2
3
4
5
6
7
Manual de configuração V1.01
© KEBA 2022
Nome do sinal
pino
MX0+
MX0-
MX1+
MX2+
MX2-
MX1-
MX3+
Ligações e cablagem
Entrada/Saída
Bidirecional
Bidirecional
Bidirecional
Bidirecional
Bidirecional
Bidirecional
Bidirecional
