7.7 Thermo Gráfico
El modo de funcionamiento termógrafo ofrece una visualización en tiempo real de los resultados
medidos de FS-Thermoscan. Para comenzar la función de la "Thermo Graph", sólo tiene que
conectar el FS-Thermoscan a la eXp 4500.

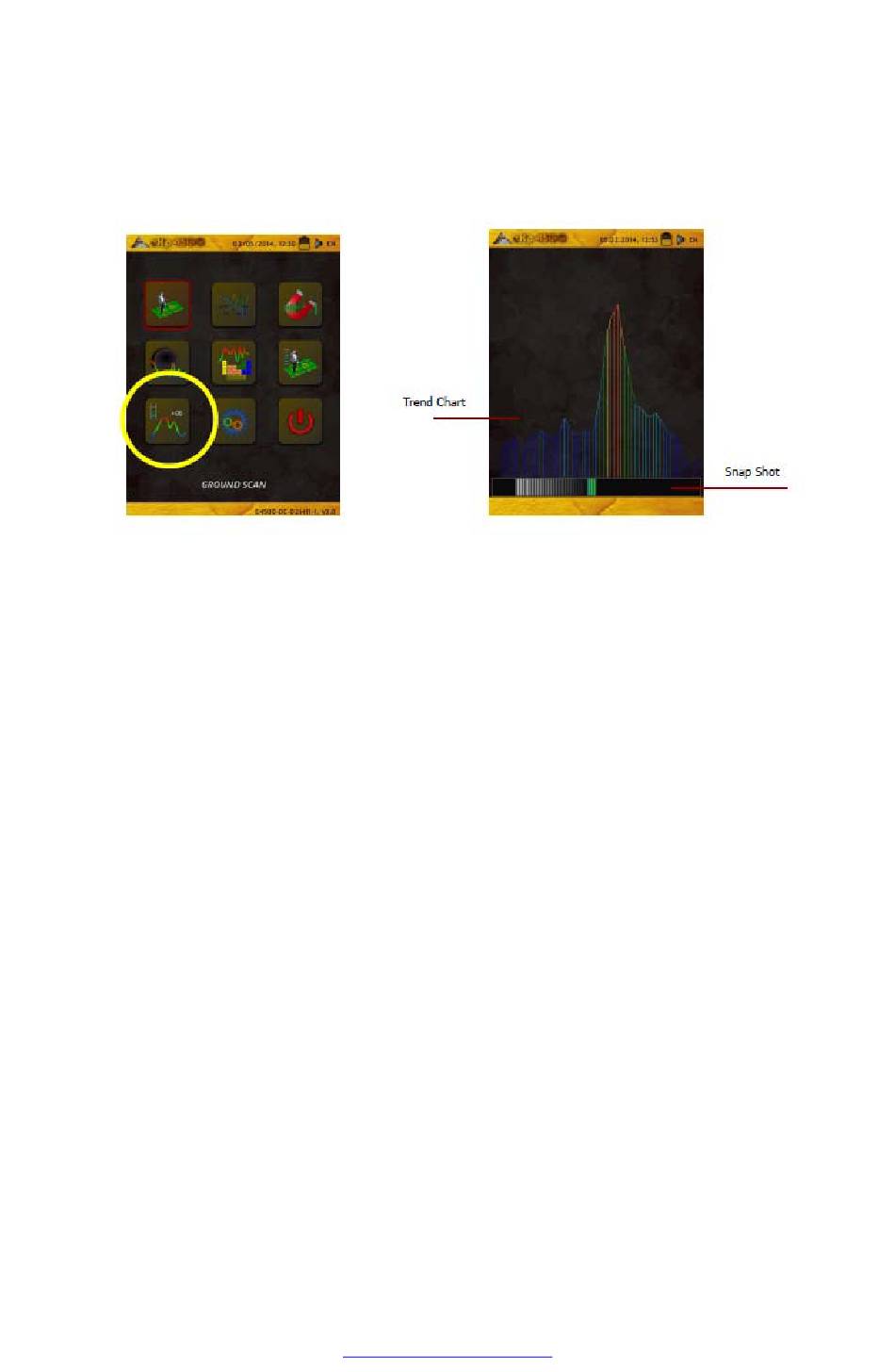

Ilustración 7.38: Termógrafo Icono Ilustración 7.39: Termógrafo Display
En la ilustración de 7.39 se puede ver una pantalla típica de cuando se está trabajando en el modo
de funcionamiento Termógrafo.
El monitor se divide en 2 partes:
• Snap-Shot
La instantánea en la parte inferior de la pantalla muestra la corriente creciente o decreciente
valores medidos. Durante el balance de tierra del punto cero se determinará y todos siguiendo los
valores medidos se indican como una desviación a la derecha (aumento de la temperatura) o un
desvío a la izquierda (disminución de la temperatura).
• Esquema Orientativo
El gráfico de tendencia en la parte superior de la pantalla muestra diferencias en la temperatura
también en una fecha período posterior de unos 10 segundos. De esta manera las diferencias de
temperatura pueden ser representadas visualmente.
El modo de operación "Thermo Graph" también se puede utilizar para la calibración. No prestar
atención a la posición del indicador de la pantalla analógica, en lugar de eso, por favor preste
atención a la desviación de el Snap-Shot.
