Manual de instalación
Equipo de aire acondicionado para habitaciones de
Daikin

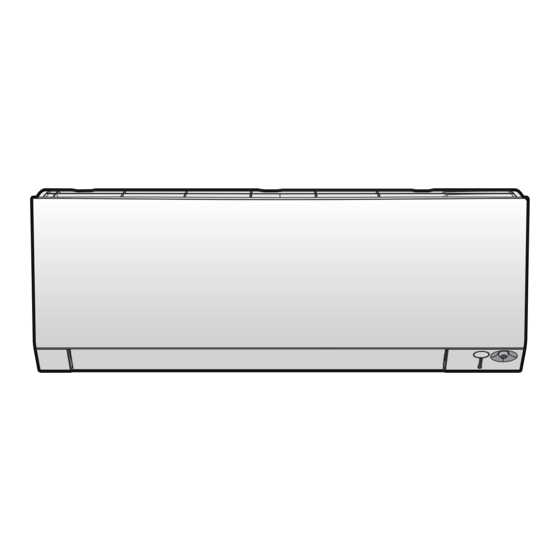

CTXM15R2V1B
CTXM15R5V1B
FTXM20R2V1B
FTXM20R5V1B
FTXM25R2V1B
FTXM25R5V1B
FTXM35R2V1B
FTXM35R5V1B
FTXM42R2V1B
FTXM42R5V1B
FTXM50R2V1B
FTXM60R2V1B
FTXM71R2V1B
ATXM20R2V1B
ATXM20R5V1B
ATXM25R2V1B
ATXM25R5V1B
ATXM35R2V1B
Manual de instalación
ATXM35R5V1B
Español
Equipo de aire acondicionado para habitaciones de Daikin
ATXM50R2V1B
Publicidad
Tabla de contenido
Manuales relacionados para Daikin CTXM15R2V1B
Resumen de contenidos para Daikin CTXM15R2V1B
- Página 1 Equipo de aire acondicionado para habitaciones de Daikin CTXM15R2V1B CTXM15R5V1B FTXM20R2V1B FTXM20R5V1B FTXM25R2V1B FTXM25R5V1B FTXM35R2V1B FTXM35R5V1B FTXM42R2V1B FTXM42R5V1B FTXM50R2V1B FTXM60R2V1B FTXM71R2V1B ATXM20R2V1B ATXM20R5V1B ATXM25R2V1B ATXM25R5V1B ATXM35R2V1B Manual de instalación ATXM35R5V1B Español Equipo de aire acondicionado para habitaciones de Daikin ATXM50R2V1B...
-
Página 2: Tabla De Contenido
Las últimas revisiones de la documentación suministrada están Cómo pasar las tuberías a través del orificio de la pared ..disponibles en el sitio web regional Daikin o a través del distribuidor. Cómo fijar la unidad en la placa de montaje ......10... -
Página 3: Instrucciones De Seguridad Específicas Para El Instalador
▪ la placa de montaje fijada en la parte posterior de la unidad, normativa aplicable. ▪ la pegatina SSDI de repuesto situada en la rejilla frontal. CTXM15+FTXM20~42+ATXM20~35R2/5V1B + Manual de instalación FTXM50~71R2V1B + ATXM50R2V1B Equipo de aire acondicionado para habitaciones de Daikin 3P697375-2 – 2022.05... -
Página 4: Acerca De La Unidad
Precauciones INFORMACIÓN: Declaración de conformidad generales de seguridad. ▪ Daikin Industries Czech Republic s.r.o. declara que el tipo de radio dentro de esta unidad cumple con la 5.1.1 Requisitos para el emplazamiento de directiva ... -
Página 5: Montaje De La Unidad Interior
Extremo de la tubería de líquido Orificio de paso: Posición del tubo flexible de drenaje Clase 15~42 Ø65 mm Clase 50~71 Ø80 mm CTXM15+FTXM20~42+ATXM20~35R2/5V1B + Manual de instalación FTXM50~71R2V1B + ATXM50R2V1B Equipo de aire acondicionado para habitaciones de Daikin 3P697375-2 – 2022.05... -
Página 6: Cómo Perforar Un Orificio En La Pared
NO utilice alicates para retirar la cubierta del orificio del tubo, puesto que podría dañar la rejilla frontal. Tornillo de fijación del aislamiento Tubo flexible de drenaje Manual de instalación CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Equipo de aire acondicionado para habitaciones de Daikin 3P697375-2 – 2022.05... -
Página 7: Comprobación De Fugas De Agua
El refrigerante dentro de la unidad es ligeramente 50~60 Ø6,4 Ø12,7 inflamable. Ø6,4 Ø15,9 ▪ Longitud de la tubería. Mantenga la tubería de refrigerante lo más corta posible. CTXM15+FTXM20~42+ATXM20~35R2/5V1B + Manual de instalación FTXM50~71R2V1B + ATXM50R2V1B Equipo de aire acondicionado para habitaciones de Daikin 3P697375-2 – 2022.05... -
Página 8: Instalación Eléctrica
▪ NO realice ninguna derivación de suministro eléctrico para la bomba de drenaje, etc. desde el bloque de terminales. Esto podría producir descargas eléctricas o incendios. Manual de instalación CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Equipo de aire acondicionado para habitaciones de Daikin 3P697375-2 – 2022.05... -
Página 9: Finalización De La Instalación De La Unidad Interior
Tubo flexible de drenaje Selle este orificio con masilla o material sellante Cinta de vinilo adhesiva Cinta aislante Placa de montaje (accesorio) CTXM15+FTXM20~42+ATXM20~35R2/5V1B + Manual de instalación FTXM50~71R2V1B + ATXM50R2V1B Equipo de aire acondicionado para habitaciones de Daikin 3P697375-2 – 2022.05... -
Página 10: Cómo Fijar La Unidad En La Placa De Montaje
Junto a las instrucciones de puesta en marcha de este capítulo, también hay disponible una lista de control general para la puesta en marcha en el Daikin Business Portal (autenticación necesaria). La lista de control general para la puesta en marcha complementa las instrucciones de este capítulo y puede... -
Página 11: Cómo Realizar Una Prueba De Funcionamiento
Fusible ▪ Hay disponible un subconjunto de los datos técnicos más características, consulte la PCB recientes en el sitio web regional Daikin (accesible al público). dentro de la unidad) ▪ Hay disponible un conjunto completo de los datos técnicos más Conector (tierra de bastidor) recientes en el Daikin Business Portal (autenticación necesaria). - Página 12 Bobina de la válvula de expansión electrónica Y*R, Y*S Bobina de la válvula solenoide de inversión Núcleo de ferrita ZF, Z*F Filtro de ruido Manual de instalación CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Equipo de aire acondicionado para habitaciones de Daikin 3P697375-2 – 2022.05...
