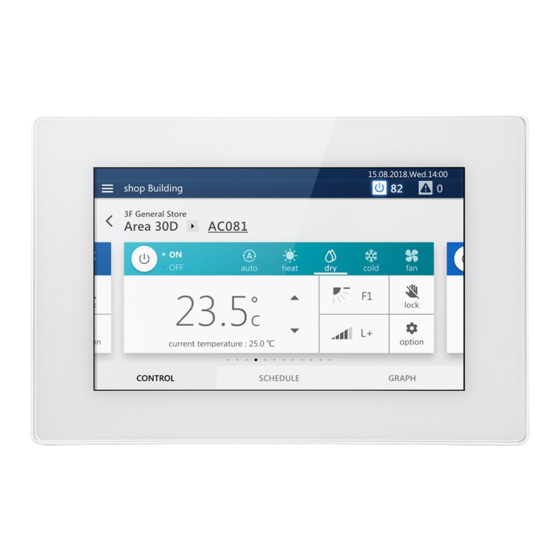

Touch Screen Controller
Nombre del modelo
BMS-CT2560U-E
(BMS-CT1280TU)
(BMS-CT2560U-TR)
(BMS-CT2560U-UL)
● Gracias por adquirir este Controlador del sistema.
● Para utilizar este producto de forma segura y correcta, lea con atención este manual de funcionamiento antes
de usarlo y asegúrese de entender perfectamente el contenido.
En particular, asegúrese de leer atentamente la sección "Precauciones de seguridad".
● Después de leer este manual, asegúrese de guardarlo en un lugar en el que el operario de la unidad siempre
pueda consultarlo.
Manual del propietario
Dispositivo de control centralizado
