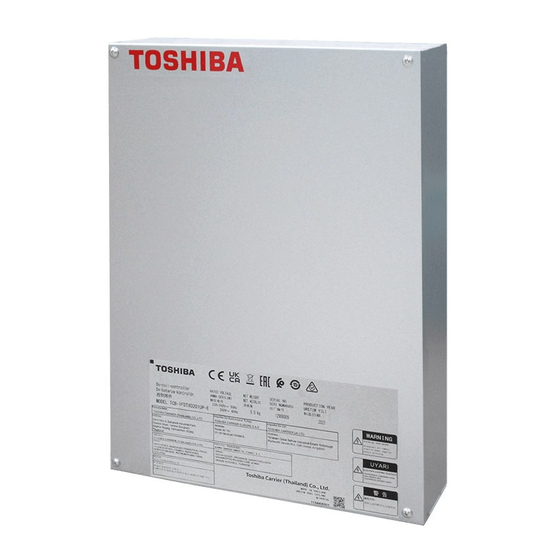

- Página 1 LC DX COIL INTERFACE Manual de Instalación NOMBRE DEL MODELO Para uso comercial Dx-coil controller TCB-IFDLR01UP-E (Bloque de terminales con relé) Dx-coil controller Español...
- Página 2 (Suministro de campo) • Para ver la instalación de la unidad exterior, siga el Manual de Instalación que se adjunta con la unidad exterior. • TOSHIBA/Carrier no asume ninguna responsabilidad sobre el diseño local. ADOPCIÓN DE REFRIGERANTE R32 Este aire acondicionado adopta el refrigerante HFC (R32) que no destruye la capa de ozono.
- Página 3 Toshiba Carrier Corporación, alternativamente, ha sido instruido sobre dichas cuestiones por un individuo o individuos con la debida cualificación y por lo tanto, está...
- Página 4 Precauciones El fabricante no asume responsabilidad alguna por los daños derivados de la falta de observación de las descripciones de este manual. ADVERTENCIA Información general • No modifique los productos. Tampoco desarme ni modifique las piezas. Podría provocar un incendio, descarga eléctrica o lesiones. •...
- Página 5 • Si se ha derramado gas refrigerante durante la instalación, ventile la estancia inmediatamente. Si el gas refrigerante que se ha vertido entra en contacto con fuego pueden generarse gases venenosos. • El casco debe usarse para proteger la cabeza de los objetos que caen. Especialmente, cuando se trabaja bajo una abertura de inspección, se debe usar el casco debe usarse para proteger la cabeza de los objetos que caen de la abertura.
- Página 6 • El cable de alimentación no debe extenderse bajo ninguna circunstancia. Los problemas de conexión en los lugares en los que se extiende el cable pueden generar humo o un incendio. • El trabajo de cableado eléctrico se realizará según la ley y los reglamentos locales y el Manual de Instalación.
- Página 7 „ Selección del lugar de instalación Evite la instalación en los siguientes tipos de ubicaciones. • Se recomienda instalar la Dx-coil interface en el interior. Instálelo en un lugar donde no haya lluvia, viento y luz solar directa. • No lo instale en lugares donde haya una máquina que genere alta frecuencia. Si no lo hace, podría provocar un funcionamiento erróneo o una anomalía.
- Página 8 La Dx-coil interface LC es el producto que se utiliza con la conexión de la AHU con la DX COIL preparada in situ a la unidad exterior TOSHIBA LC. * 1. DX COIL: Abreviatura de la bobina de expansión directa (intercambiador de calor).
- Página 9 Tipo DDC : Control directo de la capacidad de la unidad exterior LC Toshiba Carrier mediante entrada analógica (0 - 10 V) Principalmente el control de temperatura del aire de descarga vinculado al sistema AHU. Adquirido localmente Dx-coil controller Unidad exterior <CDU conectable>...
- Página 10 „ Ajustes para cada tipo (TA, DDC) Ajustado con el interruptor SW501 en la placa de circuito impreso de control MCC-1777. SW501 Tipo TA: Ajustar todos los SW501 a OFF. Apagar el Bit3 del SW501. SW501 Tipo DDC (0 - 10 V) Control escalonado: Encender solo Bit3 del SW501. (Consultar AI3 / AI3 para obtener detalles) SW501 Tipo DDC (0 - 10 V) Control lineal: Encender Bit3 y Bit4 del SW501.
- Página 11 Accesorios 3-1. Dx-coil controller TCB-IFDLR01UP-E Elemento Cant. Forma Sensor TA (Longitud: 7,5 m, Color del conector: amarillo) Sensor TC (Longitud: 7,5 m, Color del conector: negro) Sensor TCJ (Longitud: 7,5 m, Color del conector: rojo) Sensor TF (Longitud: 7,5 m, Color del conector: Verde) Soporte del sensor (TC, TCJ) (O.D.
- Página 12 Instalación „ Dimensiones exteriores y espacio de instalación Asegúrese de instalar el kit de controlador válvulas en el interior. No hacerlo puede provocar la formación de escarcha, oxidación o mal funcionamiento. TCB-IFDLR01UP-E (Unidad: mm) 4-Ø6,0 Orificio de montaje MCC-1777 Sensor (TC, TCJ, TA) (accesorio) Puerto de conexión...
- Página 13 Siguiendo el esquema del circuito de refrigeración, suelde el soporte del sensor de TC y TCJ del valve kit y el accesorio. Consulte las especificaciones exteriores. Soportes del sensor • Para garantizar un funcionamiento fiable, todos los soportes de los sensores deben montarse mediante soldadura. •...
- Página 14 Posición de los sensores TC y TCJ en la DX COIL Tubería de gas Tubería de líquido Unidad Tubo capilar principal DX COIL TC Ø6 mm (Soldadura) Distribuidor TCJ Ø6 mm (Soldadura) 50 mm ± 25 mm de la placa final Dx-valve kit: 1 juego Tipo DX COIL: Normal Ejemplo TA posición del sensor...
- Página 15 „ Instalación del Dx-coil controller (cableado eléctrico, ajuste del DN) Especificaciones del cable de alimentación ADVERTENCIA y los cables de comunicación 1. Con los cables especificados, asegúrese de conectar El cable de alimentación y los cables de comunicación los cables y fijarlos con seguridad para que la tensión son suministrados localmente.
- Página 16 Cables del mando a distancia (A, B) Cableado 2 núcleos, sin polaridad Tipo Cable de protección Tamaño 0,5 mm² a 2,0 mm² • Hasta 500 m Longitud • Hasta 400 m (en caso de dos mandos a distancia en el grupo de control) •...
- Página 17 „ Esquema eléctrico TCB-IFDLR01UP-E (Bloque de terminales sin relé) – 16 –...
- Página 18 Seleccione el lado para la posición de sujeción del cable de la alimentación según el tipo y el diámetro del cable. Detalles del terminal de TCB-IFDLR01UP-E (Bloque de terminales sin relé) paleta para el bloque de 12 12 12 12 12 12 terminales (38P)
- Página 19 Terminal Función Descripción Salida de funcionamiento Salida digital DC12 V Salida digital de alarma activa Salida digital DC12 V Salida digital activa del motor del ventilador Salida digital DC12 V Salida digital del modo de descongelación Salida digital DC12 V DO1 Salida digital 1 (definida por el usuario) Salida digital DC12 V...
- Página 20 MÁX 500 m Adquirido localmente DO1 - DO1 - DO6 • Utilice el lado del contacto del terminal del relé utilizado en el TCB-IFDLR01UP-E según las especificaciones indicadas en la tabla siguiente. Nombre del modelo de relé Clasificación del contacto Condiciones de carga 250 V máx./ 3 A máx.
- Página 21 „ Función de cada bloque de terminales Terminal DO1 / DO1: Salida operativa (DC12 V) • La salida se muestra cuando el sistema empieza a funcionar (salida cuando el termostato está encendido/apagado). Terminal DO2 / DO2: Salida digital de alarma activa (DC12 V) •...
- Página 22 Terminal DO7 / DO7: Termostato en la salida digital (DC12 V) • Cuando el termostato de la Dx-coil está en ON, sale una señal. TCB-IFDLR01UP-E (Bloque de terminales con relé) MÁX 500 m Adquirido localmente Señal DO7 - DC12 V DO7 - DOE Relé...
- Página 23 Terminal DI1 / DI1: Contacto de seguridad (Cerrar normal) MODO 1 (Cerrado normalmente, DC12 V) *Cuando el Bit1 del SW505 está en OFF • Si este contacto está abierto durante más de 1 minuto, se genera el código de verificación P10 y el regulador de Dx-coil controller se desconecta automáticamente.
- Página 24 SEÑAL (-) DI2 - DI4 Normalmente abierto Terminal DI6 / DI6: Entrada externa ON/OFF • Cuando se utiliza con DDC, se inicia encendiendo este terminal. TCB-IFDLR01UP-E (Bloque de terminales con relé) MÁX 100 m Adquirido localmente (Entrada, DC5 V) Señal de bobina de relé...
- Página 25 Rango aplicable -1 a -12 *² * 1: Límite superior. DN [4A1] + DN [4A2] ≤ 18 mA * 2: Límite inferior. DN [4A1] - DN [4A3] ≥ 4 mA TCB-IFDLR01UP-E (Bloque de terminales con relé) MÁX 100 m Adquirido localmente 4 - 20 mA Señal (+)
- Página 26 • Terminal AI4 / AI4 no se puede utilizar. SW501 Bit4 Terminal Respuesta de PASO a la entrada analógica Respuesta LINEAL a la entrada analógica TCB-IFDLR01UP-E (Bloque de terminales con relé) Cable de protección MÁX. 200 m Adquirido localmente 0 - 10 V Señal (+)
- Página 27 * Terminal AO2 / AO2 no se puede utilizar. PARADA PRECAUCIÓN La impedancia del dispositivo que recibe la señal de salida de 0 - 10 V deberá ser de 10 kΩ o más. TCB-IFDLR01UP-E (Bloque de terminales con relé) Cable de protección MÁX. 200 m Adquirido localmente 0 - 10 V Señal (+)
- Página 28 „ Método de ajuste de Modbus La comunicación Modbus está disponible en este modelo. Siga el procedimiento que se indica a continuación para ajustar. PRECAUCIÓN Utilice el tipo de aislamiento para los dispositivos Modbus que se van a conectar. Si no es de tipo aislante, puede afectar al aparato por ruidos, etc. 1.
- Página 29 2. Tabla de asignación de dirección Leer / Registrar dirección Datos Byte Escribir Registro de 40001 R / W Ajuste de funcionamiento/parada retención 40002 Ajuste de modo de funcionamiento 40003 Ajuste de temperatura ajustada 40004 Temperatura de ajuste de refrigeración automática (punto de ajuste doble) 40005 Temperatura de ajuste de calefacción automática (punto de ajuste doble) 40006...
- Página 30 Leer / Registrar dirección Datos Byte Escribir Registro de 30073 ~ 30078 Reservado entrada Restricción de la velocidad del compresor debido al sobrecalentamiento 30079 del disipador de calor en la(s) unidad(es) exterior(es) 30080 Salida de control de refrigeración/calefacción 30081 Salida digital del modo de descongelación 30082 Salida de la señal de predescarche Recuperación del aceite refrigerante / recuperación de refrigerante de...
- Página 31 „ Configuración DN Nombre del modelo de mando a distancia: RBC-ASCU1 -E (TR) Procedimiento básico Asegúrese de parar el aparato de aire acondicionado antes de realizar los ajustes. (Cambie la configuración mientras el aparato de aire acondicionado no esté en funcionamiento.) PRECAUCIÓN Ajuste solo el Code No.
- Página 32 Una vez completados todos los ajustes, pulse el botón ON/OFF para establecer los ajustes. (Vuelva al modo normal) “ ” parpadea y, a continuación, desaparece el contenido de la pantalla y el aparato de aire acondicionado pasa al modo de parada normal. (El mando a distancia no está...
- Página 33 Prueba de funcionamiento „ Antes de la prueba de funcionamiento Antes de encender la fuente de alimentación, lleve a cabo el siguiente procedimiento. 1 Utilizando un comprobador de aislamiento (500 VMΩ), compruebe que existe una resistencia de 1 MΩ o más entre el bloque de terminales L a N y la tierra (puesta a tierra).
- Página 34 Solución de problemas „ Pruebas y comprobaciones Cuando se produce un error en el aparato de aire acondicionado, el indicador OFF del temporizador alternativamente muestra el código de comprobación y el UNIT No. interior donde se ha producido el problema. Código de verificación UNIT No.
- Página 35 T Códigos de verificación comunes No hay ningún controlador remoto maestro, comunicación del controlador remoto defectuosa El mando a distancia de la cabecera no ha sido ajustado. Compruebe el cable de unión entre unidades del mando a distancia (A/B). Mandos a distancia principales duplicados Se han configurado dos mandos a distancia, el mando a distancia principal.
- Página 36 Piezas opcionales „ Mando a distancia adicional RBC-AMTU3 -E (TR) : Mando a distancia con cable RBC-AMSU5 (-EN/ES) : Mando a distancia con cable RBC-ASCU1 -E (TR) : Mando a distancia compacto con cable Punto de ajuste de temperatura • Cuando se instala un mando a distancia con cable, el punto de ajuste de la temperatura puede cambiarse, pero esto no tiene ningún impacto en la demanda, que se controla mediante la entrada analógica de 0 a 10 V.
