Alimentación CC
Este producto recibe la alimentación del LΩGIC Drive 2X a través de una conexión CAT6 de 52 V CC. Descargue el
manual de usuario del LΩGIC Drive 2X de

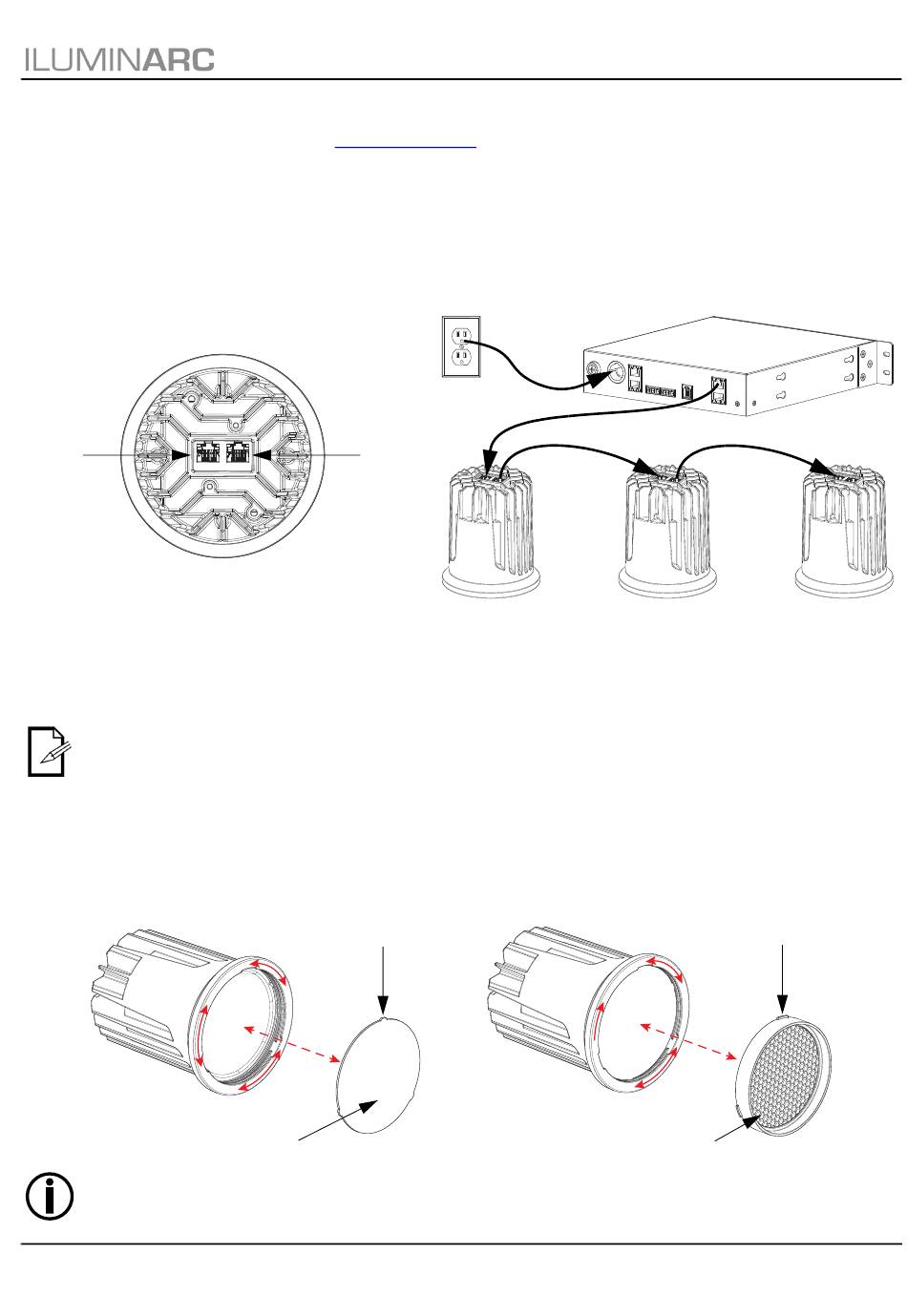

Alimentación en cadena
Puede enlazar hasta 6 productos LΩGIC AR111 Downlight S desde una salida del LΩGIC Drive 2X.
Enlace de señal
El LΩGIC AR111 Downlight S recibirá una señal de control (DMX, RDM, Art-Net™ o sACN) del LΩGIC Drive 2X a través
de una conexión CAT6.
Conexión y cableado
El LΩGIC AR111 Downlight S tiene un puerto IN (entrada) y un puerto OUT (salida) que necesita conexiones Ethernet CAT6.
IN
Los cables cortos, como los que van por el tubo de cable de un charles, pueden tener un calibre menor, pero cualquier
cable más largo de 50' (15 m) debe ser 23 AWG y apantallado; si no, es posible que los productos no reciban
alimentación suficiente.
Requisitos del cable: Calibre máx./mín. de 4 pares trenzados 23/28 AWG CAT6.
• Para distancias menores de 50' (15 m): 23-28 AWG (apantallado o no apantallado)
• Para distancias de 50-328' (15-100 m): 23 AWG (apantallado)
El diámetro de los tubos de cable en los charles requiere un diámetro de cable CAT6 más reducido,
como los cables de conexión Ethernet Monoprice Slimrun CAT6, trenzados 550 MHz, UTP, con hilo de
cobre sin aislamiento, 28 AWG.
Filtros
El LΩGIC AR111 Downlight S dispone de 2 ranuras de filtro.
• La ranura de filtro interior sirve para el filtro de medio (preinstalado) o para el filtro de ancho (incluido).
• La ranura de filtro exterior sirve para el LΩGIC AR111 HF (filtro apanalado, vendido por separado por Iluminarc).
• Para quitar el filtro instalado, gírelo hasta que las llaves del borde estén alineadas con las aberturas de la ranura.
• Para instalar un filtro en una ranura vacía, alinee las llaves del borde con las aberturas de la ranura, e inserte.
Gire el filtro para que las llaves se fijen.
Filtro medio o ancho (ranura interior)
No gire el filtro más de 60°; si no, es posible que no quede bien sujeto.
LΩGIC AR111 Downlight S GRR Rev. 7
GUÍA DE REFERENCIA RÁPIDA
www.iluminarc.com
OUT
LΩGIC AR111 Downlight S
Llave (x3)
para una información más detallada.
LΩGIC Drive 2X
LΩGIC AR111 HF (ranura exterior)
ES
Llave (x3)
