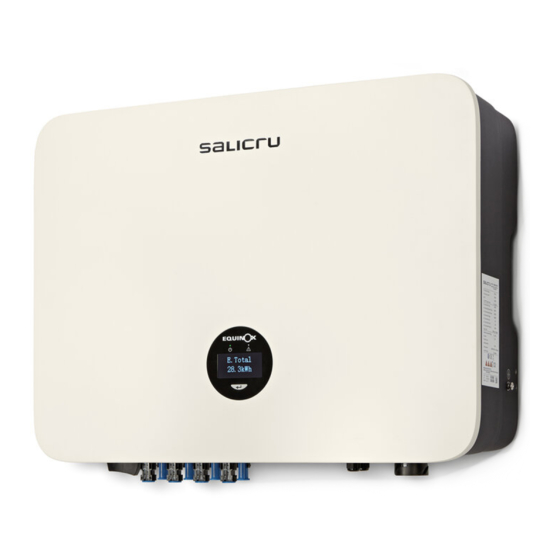

- Página 1 MANUAL DE USUARIO INVERSORES SOLARES TRIFÁSICOS DE CONEXIÓN A RED EQX2 4002-T, EQX2 5002-T, EQX2 6002-T, EQX2 8002-T, EQX2 10002-T, EQX2 12002-T, EQX2 15002-T, EQX2 17002-T, EQX2 20002-T, EQX2 25002-T, EQX2 33004-T, EQX2 40004-T, EQX2 50004-T, EQX2 100010-T...
- Página 2 SALICRU...
-
Página 3: Tabla De Contenido
Indice General 5.5.2. Pasos del cableado. 5.6. ESQUEMA GENERAL DE INSTALACIÓN. 1. INTRODUCCIÓN. 6. ARRANQUE Y PARO. 1.1. CARTA DE AGRADECIMIENTO. 7. OPERACIÓN DEL SISTEMA. 2. INFORMACIÓN PARA LA SEGURIDAD. 7.1. ACTUALIZACIÓN DEL FIRMWARE DEL SISTEMA. 2.1. UTILIZANDO ESTE MANUAL. 7.2. -
Página 4: Introducción
Quedamos a su entera disposición para toda información suple- mentaria o consultas que deseen realizarnos. Atentamente les saluda. SALICRU es capaz de causar importantes El equipo aquí descrito • daños físicos bajo una incorrecta manipulación. -
Página 5: Información Para La Seguridad
2. INFORMACIÓN PARA LA 2.2. NOTAS DE SEGURIDAD. SEGURIDAD. Antes de la instalación, leer con atención este manual y seguir estrictamente sus instrucciones. Los instaladores deben recibir capacitación profesional u ob- 2.1. UTILIZANDO ESTE MANUAL. tener certificados de calificación profesional relacionados con la electricidad. -
Página 6: Explicación De Los Símbolos
Tab. 3. Símbolos del etiquetaje. 2.3.1.3. Símbolos del embalaje. Manipular con cuidado. Indicador de la orientación correcta del embalaje. Símbolo de conexión a tierra, la carcasa del inversor debe estar correctamente conectada a tierra. Capas apiladas 6. SALICRU... -
Página 7: Aseguramiento De La Calidad Ynormativa
3. ASEGURAMIENTO DE LA nética (CEM). Parte 6-2: Normas genéricas. Inmunidad en en- tornos industriales. CALIDAD Y NORMATIVA. IEC/EN/UNE 61000-6-3:2007/A1:2011. Compatibilidad elec- • tromagnética (CEM). Parte 6-3: Normas genéricas. Norma de emi- sión en entornos residenciales, comerciales y de industria ligera. 3.1. -
Página 8: Descripción Del Producto
Si es necesario apilar un grupo de inversores, la altura de cada • pila no debe ser superior a 6 niveles. 4.2. VISTAS. 4.2.1. Equipos 2 MPPT (EQX2 4002-T .. EQX2 25002-T). 550 mm. Placa de características 175 mm. Logo Display Fig. 3. Vista lateral. Fig. 2. Vista frontal. SALICRU... -
Página 9: Equipos 4 Mppt
Riel trasero Válvula vent Fig. 4. Vista inferior. Fig. 5. Vista trasera. 4.2.2. Equipos 4 MPPT (EQX2 33004-T, EQX2 40004-T y EQX2 50004-T). 600 mm 270 mm Placa de características Logo Display Fig. 7. Vista lateral. Fig. -
Página 10: Equipos 10 Mppt (Eqx2 100010-T)
4.2.3. Equipos 10 MPPT (EQX2 100010-T). 975 mm Logo Display Fig. 10. Vista frontal. Placa de características 290 mm Fig. 11. Vista lateral. SALICRU... - Página 11 Fig. 12. Vista inferior. Riel Riel trasero trasero Riel Riel trasero trasero Fig. 13. Vista trasera. Los terminales de conexión se encuentran en la parte inferior del equipo, tal como muestra la siguiente tabla: Ítem Terminal Nota...
-
Página 12: Interface De Pantalla Y Módulo Wifi
El módulo WIFI se conecta al enrutador, pero no al servidor Verificar que el firewall no esté bloqueando el puerto 5743. La comunicación entre el inversor y el servidor es normal. La comunicación es normal. Tab. 5. Elementos del sinóptico y módulo WiFi. SALICRU... -
Página 13: Lista De Contenido
4.4. LISTA DE CONTENIDO. El embalaje del inversor incluye los siguientes accesorios. Com- pruebe si están todos al recibir la mercancía. Consulte la Tab. 6 para ver la lista de contenido. Fig. 16. Elementos contenidos en el embalaje. Ítem Descripción MPPT MPPT MPPT... -
Página 14: Instalación
5.1.2. Distancias de instalación recomendadas. Ángulo y espaciado de la instalación: Verificar que el equipo se instala en una superficie vertical y que guarda las siguientes distancias de seguridad mínimas con respecto a otros elementos para una ventilación óptima, Fig. 18: SALICRU... -
Página 15: Equipos 4 Mppt
5.2.2. Equipos 4 MPPT (EQX2 33004-T, EQX2 5.3. CONEXIÓN ELÉCTRICA. 40004-T y EQX2 50004-T) y 10 MPPT (EQX2 110010-T). Una tensión alta en la parte conductora del inversor puede provocar una descarga eléctrica. Al instalar el inversor, asegurar de que los lados de AC y DC del in- Peligro versor estén completamente desenergizados. -
Página 16: Conexión Del Campo Fotovoltaico
Fig. 21. Conexión del terminal de tierra. Tab. 8. Selección del cable fotovoltaico. Pelar 7 mm. del manguito de aislamiento del cable de DC, tal como se muestra en la Fig. 22: Sección del cable 2.5-4mm Fig. 22. Pelado del extremo del cable. SALICRU... - Página 17 Desmontar el conector de la bolsa de accesorios, tal como Utilice un multímetro para medir el voltaje de la se muestra en la Fig. 23: cadena de entrada de DC, verifique la polaridad Advertencia del cable de entrada de DC y asegúrese de que el voltaje de cada string esté...
- Página 18 Si la instalación no tiene los paneles solares en un mismo plano, es decir, reciben irradiancias distintas ya sea por la forma del tejado o por inclinaciones diferentes, o bien las longitudes de los strings no son iguales, el conexionado se tiene que realizar de la siguiente manera: SALICRU...
- Página 19 En caso de disponer de un equipo que tenga dos entradas por cada MPPT, (equipos de 17 a 100 kW), conectar strings idénticos en ambas entradas como se indica en la Fig siguiente: Fig. 29. Conexión varios campos solares y 4 MPPT. Inserte los conectores positivo y negativo en los terminales de entrada de DC respectivos del inversor.
-
Página 20: Conexión De La Salida Ac
El cable y el interruptor de AC recomendados para el inversor tri- EQX2 100010-T fásco de la serie EQX2 se muestran en la siguiente Tab. 9: Tab. 9. Calibre de las protecciones y secciones de cable por mo- delo. SALICRU... - Página 21 Pasos para la conexión del conector AC. Conectar el conector AC al terminal AC del inversor; un clic indica que la conexión está en su lugar, tal como se Extraer el conector de AC de la bolsa de accesorios. muestra en la Fig. 37: El conector AC completamente desmontado se muestra a continuación: Cabezal terminal AC...
-
Página 22: Instalación Del Dispositivo De Monitorización
Fig. 41. Proceso de conexión al terminal. Inserte el cable al puerto en el conector de 3 pines y fíjelo con Fig. 39. Conexión dispositivo de comunicación (antena WiFi). un destornillador. Inserte el conector de 3 pines en el inversor y atornille la SALICRU... -
Página 23: Esquema General De Instalación
placa protectora con un destornillador de estrella, tal como se muestra en la Fig. 42: Fig. 42. Conexión del conector de 3 pines en el inversor. 5.6. ESQUEMA GENERAL DE INSTALACIÓN. Fig. 43. Diagrama de la instalación del Inversor. MANUAL DE USUARIO EQX2 INVERSORES SOLARES DE CONEXIÓN A RED... -
Página 24: Arranque Y Paro
Seguir los siguientes pasos para parar y apagar el inversor: Desactivar el suministro de red eléctrica. Sin red, el equipo dejará de generar. Desactivar el suministro del campo solar. Accionar las protecciones para cortar el suministro fotovoltaico. Desactivar el interruptor/seccionador del inversor y dejarlo en posición OFF. SALICRU... -
Página 25: Operación Del Sistema
7. OPERACIÓN DEL SISTEMA. Pantalla 10.2.1 Versión del Firmware del equipo. Contiúa 10.2.3. Pantalla 10.2.2 SSID. Indentificación de la WiFi. Pantalla 10.2.3 Versión FW (II). 7.1. ACTUALIZACIÓN DEL FIRMWARE DEL Pantalla 10.3 Info Avería. Si el Dongle WiFi no está conectado, SISTEMA. - Página 26 Versión FW SSID Versión FW (II) Pantalla 10.1 Pantalla 10.2 Pantalla 10.2.1 Pantalla 10.2.2 Pantalla 10.2.3 Info Avería Pantalla 10.3 RSSI Pantalla 10.4 Rest. WiFi Pantalla 10.5 Actual WiFi Pantalla 10.6 SALICRU...
- Página 27 EN50549 Vietnam IEC (50 Hz) Seguridad UNE 217002 Pantalla 10.7 Pantalla 10.7.1 Pantalla 10.7.2 Pantalla 10.7.3 IEC (60 Hz) India Philippines Pantalla 10.7.4 Pantalla 10.7.5 Pantalla 10.7.6 Sri Lanka EN50549(Cz) EN50549(Tr) ...
-
Página 28: Monitorización On-Line De La Instalación
(Fig. 45) y a través de la Configuración de la instalación (planta) en la aplicación EQX-sun (Fig. 46). Si existen problemas de descarga, comuníquese con su distribuidor o con el soporte técnico de SALICRU. 7.3.1. Descarga y registro de la aplicación "EQX-sun". -
Página 29: Configuración De La Instalación (Planta) En La Aplicación Eqx-Sun
Introducir el correo electrónico con el que se dio de alta la planta. En esa dirección de correo electrónico se enviará un mensaje con el remitente “postmaster@kumo.salicru.com” y asunto “Equinox – Reset password”. En el contenido del mensaje se encuentra un código “Token”... -
Página 30: Monitorización "12H" (Día)
Mientras el inversor esté apagado, la APP no recibirá datos de ge- neración ni de consumo. 7.3.3.1. Esquema eléctrico de la instalación. Asegurar que la instalación está según el esquema del apartado 6.6. de la página 19. SALICRU... - Página 31 7.3.3.2. Configuración de la instalación en la APP. Durante todo el proceso, es necesario que el inversor esté alimentado a través del campo solar. Pulsar encima de la planta que se ha creado para acceder a sus detalles: Por ahora únicamente se mostrará la potencia del campo solar que se haya introducido porqué...
- Página 32 Cuando se detecte el código, se cerrará el escáner y el número de serie aparecerá escrito automáticamente. Comprobar que el número de serie se corresponde con el de la etiqueta. Fig. 47. Ejemplo de etiqueta identificativa código de barras. SALICRU...
- Página 33 Conexión del dispositivo. Una vez vinculado el dongle a la planta correspondiente, se le tiene que configurar la red WiFi de la instalación a la que se tenga que conectar para acceder al servidor y actualizar los datos en la apli- cación.
-
Página 34: Monitorización "24H". (Día Y Noche)
1 minuto. la red eléctrica, dividiendo la energía autoconsumida y la energía total Ubicación de la planta. demanda por el consumidor. Mayor cuota autárquica = mayor independencia de la red eléctrica. SALICRU... -
Página 35: Pantalla Individual De Planta
7.3.6. Pantalla individual de planta. Cada planta tiene tres pestañas en la parte superior: “Tiempo real”, “Histórico” e “Info”. Información que proporciona la pestaña “Tiempo real”: Esta pestaña se divide, en 4 secciones: sinóptico, generación, consumo y ahorro diario por generación. El diagrama sinóptico ofrece una idea muy visual del estado actual de la planta: el movimiento de las líneas indican la dirección del flujo de la energía, y su color si procede de la red... - Página 36 “propiedades” [ ], a la derecha del título de la planta y después, en el menú desplegable, pulsando el botón “Editar”. Cuando la compañía comercializadora realice cambios en sus tarifas eléctricas, será necesario editar el precio de los kWh, por ejemplo. SALICRU...
-
Página 37: Guía De Problemas Y Soluciones
- Si el neutro y el tierra están bien Sin display Nada en el display de DC está subido. conectados, contactar con SALICRU. - Comprobar si la tensión de entrada Almacenamiento coincide con la de trabajo. interno anormal,... -
Página 38: Troubleshooting
Atención Para cualquier soporte de mantenimiento, comuníquese con y habiendo carga en la Revisar el apartado "6.5.3. Instalación del CT.". SALICRU. De lo contrario, SALICRU no se hace responsable de los instalación. daños causados. El LED de color rojo El inversor únicamente indica que no detecta la parpadea, pero el inversor antena WiFi. -
Página 39: Características Técnicas
9. CARACTERÍSTICAS TÉCNICAS. 9.1. EQUIPOS DE 2 MPPT. EQX2 EQX2 EQX2 EQX2 EQX2 EQX2 EQX2 EQX2 EQX2 EQX2 Modelo 4002-T 5002-T 6002-T 8002-T 10002-T 12002-T 15002-T 17002-T 20002-T 25002-T Entrada Tensión de arranque (V) Tensión máx. DC (V) 1100 Tensión nominal DC (V) Margen tensión MPPT (V) 160-1000 No. -
Página 40: Equipos De 4 Y 10 Mppt
Protección máx de sobrecorriente (A) Factor de potencia 0,8 capacitivo a 0,8 inductivo Distorsión armónica máx total < 3% @ Potencia nominal < 0,5% In Eficiencia Máxima 98,1% 98,8% Europea 97,5% 98,3% MPPT 99,9% Protección Contra inversión de polaridad DC Integrada SALICRU... - Página 41 Modelo EQX2 33004-T EQX2 40004-T EQX2 50004-T EQX2 100010-T De resistencia de aislamiento Integrada Interruptor DC Integrado Opcional De sobretensiones Integrada De sobretemperatura Integrada De corriente residual Integrada De isla Desplazamiento de frecuencia, integrada De cortocircuito AC Integrada De sobretensión Integrada Protección PID Opcional...
-
Página 42: Anexo. Configuración Del Módulo Wifi
