Manual de instrucciones Blue Motion
1
2
3
4
5

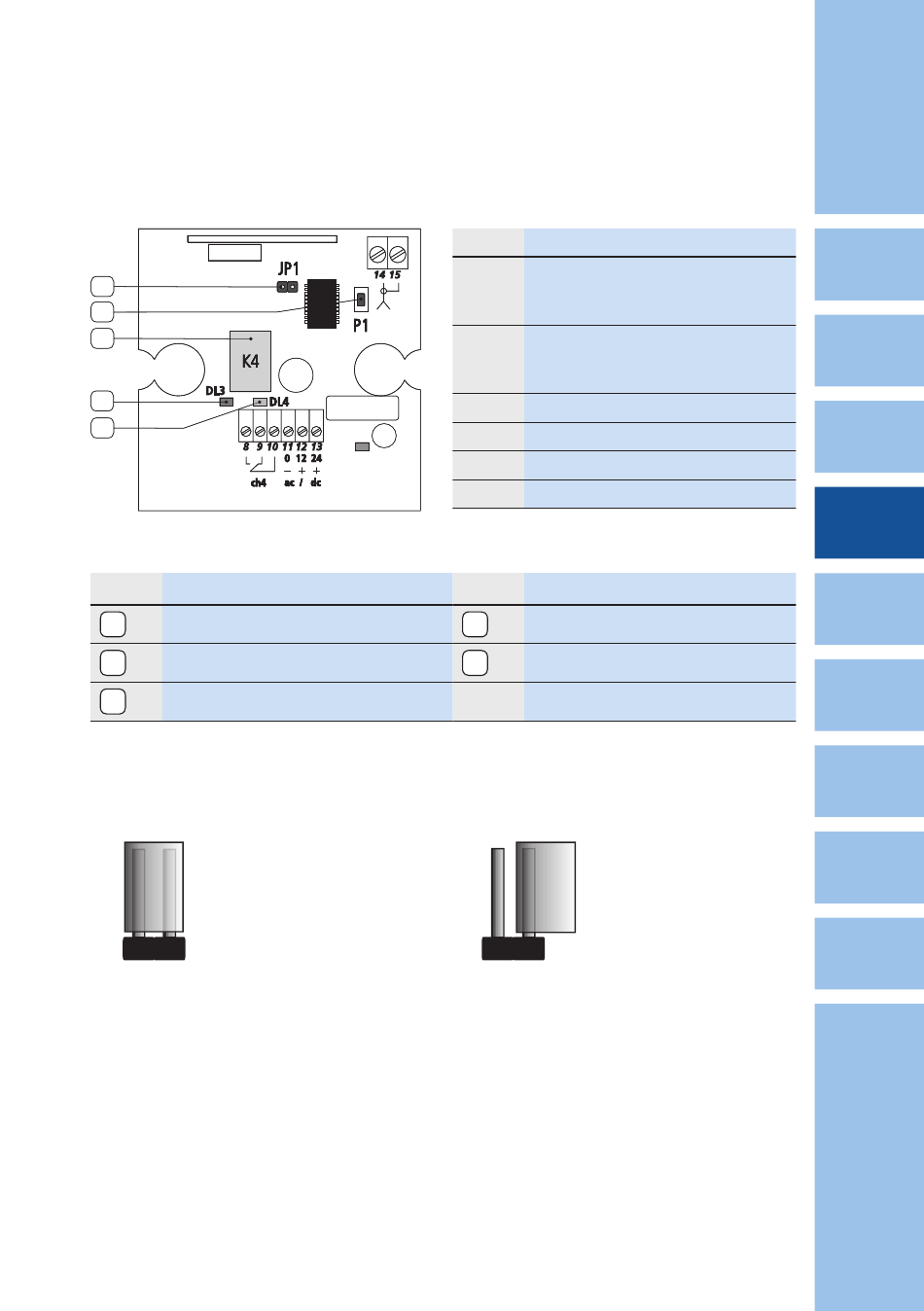

Figura 3.6.2-2: Instalación placa de circuitos del receptor
N° Denominación
1
"Puente JP1"
2 "Tecla P1"
3
"Relé K4"
• El relé K4 puede ajustar con el puente JP1 en ON/OFF o impulso (véase la figura
3.6.2-3). El ajuste se vertifica en función del control, el cual debe controlado el
receptor.
JP1 = ON
K4 ON/OFF
Figura 3.6.2-3: Ajuste del relé K4
• El relé se quada activo después del
accionamiento mediante el emisor
portátil.
• El relé está activado brevemente se
desactiva otra vez automátic-después
del accionamiento mediante el emisor
portátil.
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen · www.winkhaus.de
Reservada la posibilidad de modificaciones
35
Nº Bornes
Relé K4 NO - contacto abierto en estado
8, 9
de reposo, se cierre cuando está activa-
do mediante emisores portátiles
9, 10 Relé K4 NC - contacto cerrado en estado
de reposo, se abre cuando está activado
mediante emisores portátiles
11, 12 "12 V AC/DC"
11, 13 "24 V AC/DC"
14 "Antena"
15 "Pantalla"
N° Denominación
4
"LED rojo"
5 "LED verde"
JP1 = OFF
K4 Impulso
• Desactivación por nueva acciona-
miento mediante el emisor portátily
amente. después de appr. 1 segundo
