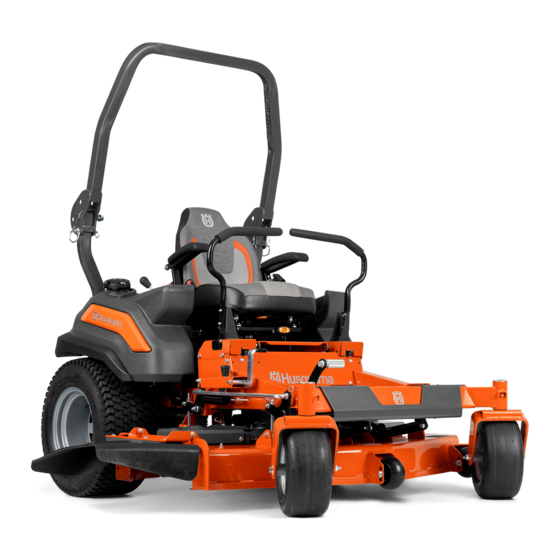

Husqvarna Z454X Manual Del Operador
Ocultar thumbs
Ver también para Z454X:
- Manual del usuario (208 páginas) ,
- Manual de usuario (172 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Manual del operador
Lea el manual de instrucciones detenidamente y
asegúrese de comprender las instrucciones antes
Z454X / 96798500100
de utilizar la máquina.
La gasolina que contiene hasta 10 % de etanol
(E10) se puede usar en esta máquina. El uso de
gasolina que tenga más de 10 % de etanol (E10)
anulará la garantía del producto.
114 14 60-27 Rev. 1
Publicidad
Tabla de contenido
Manuales relacionados para Husqvarna Z454X
Resumen de contenidos para Husqvarna Z454X
- Página 1 Manual del operador Lea el manual de instrucciones detenidamente y asegúrese de comprender las instrucciones antes Z454X / 96798500100 de utilizar la máquina. La gasolina que contiene hasta 10 % de etanol (E10) se puede usar en esta máquina. El uso de gasolina que tenga más de 10 % de etanol (E10)
-
Página 2: Certificados De Conformidad
CERTIFICADOS DE CONFORMIDAD Requisitos para EE. UU. En el motor y/o en el compartimiento del motor hay etiquetas que indican que la máquina cumple con los requisitos. Esto también es aplicable a requisitos especiales para cualquiera de los estados, (normas de emisiones de California, etc.). No retire ninguna de estas etiquetas. -
Página 3: Introducción
Felicitaciones remolque, tenga extrema precaución al remolcar. No lleve a niños ni otras personas dentro del Gracias por adquirir un cortacésped Husqvarna. equipo remolcado o sobre él. Realice giros Esta máquina se ha fabricado para lograr una amplios para evitar el efecto tijera. Desplácese eficacia superior al cortar áreas grandes con... -
Página 4: Buen Servicio
INTRODUCCIÓN Buen servicio Los productos de Husqvarna se venden en todo el mundo en distribuidores independientes, minoristas y tiendas en línea. No importa dónde adquiera un producto o solución Husqvarna, puede contar con nuestro equipo para brindarle servicio y soporte especializados durante toda la vida útil del producto. -
Página 5: Símbolos Y Rótulos
SÍMBOLOS Y RÓTULOS INFORMACIÓN IMPORTANTE Xxxx xxxxxx xxxxx xxxx xxxxxxxxx xxxxxx xxxxxxxxx. Estos símbolos se encuentran en la máquina y en Se usa en esta publicación para notificar al el manual del operador. Estúdielos atentamente lector de un riesgo de daños en el material, para que sepa qué... -
Página 6: Seguridad
• No permita que los niños operen la máquina. SEGURIDAD • Tenga cuidado extremo al acercarse a curvas Instrucciones de seguridad sin visibilidad, arbustos, árboles u otros objetos que puedan bloquear su visión e impedir que Estas instrucciones son para su propia seguridad. vea a un niño. -
Página 7: Equipo De Seguridad Personal
• Siga las recomendaciones del fabricante para SEGURIDAD los pesos de las ruedas o los contrapesos. • Mantenga la máquina libre de cualquier • No maneje la máquina si no tiene el recogedor acumulación de césped, hojas u otra basura, de césped completo, la protección de descarga pues podrían entrar en contacto con el escape u otros dispositivos de seguridad en su lugar y... -
Página 8: Manipulación Segura De La Gasolina
• No llene la máquina SEGURIDAD de combustible en interiores. • No corte el césped húmedo. Los neumáticos • No almacene podrían perder tracción. la máquina o • Evite arrancar, parar o girar en una pendiente. el recipiente de Si los neumáticos pierden tracción, desacople combustible donde las cuchillas y avance lentamente y en línea haya una flama... - Página 9 • No trabaje con el circuito del motor de arranque SEGURIDAD si hay combustible derramado. • Asegúrese de que el tapón del depósito de AVISO: Utilice gafas de protección combustible esté cerrado firmemente y no haya para trabajos de mantenimiento. sustancias inflamables almacenadas en un recipiente abierto.
-
Página 10: Transporte
Asegúrese de que la máquina Husqvarna autorizado. esté bien sujetada al vehículo de transporte. Siempre ingrese la máquina marcha atrás al vehículo de transporte para evitar el volcamiento. -
Página 11: Sistema De Protección Antivuelco
• NO quite la estructura ROPS. SEGURIDAD • Siempre que sea posible, evite el Sistema de protección antivuelco funcionamiento cerca de zanjas, terraplenes y hoyos. El sistema de protección antivuelco (ROPS) • Reduzca la velocidad al girar, al cruzar aumenta el peso básico de la unidad en 25 kg. pendientes y en superficies desiguales, resbaladizas o enlodadas. -
Página 12: Controles
Utilizando los controles de la dirección izquierdo Este manual del operador corresponde al y derecho, se regula el caudal y, por lo tanto, el cortacésped Zero Turn de Husqvarna. El sentido de marcha y la velocidad. cortacésped está equipado con un motor de válvula superior de cuatro tiempos. -
Página 13: Palancas De Control De La Dirección
CONTROLES INFORMACIÓN IMPORTANTE: La máquina debe permanecer detenida cuando se acciona Palancas de control de la dirección el freno de estacionamiento. Siempre active el freno de estacionamiento antes de bajarse. Suelte el freno de estacionamiento antes de mover el cortacésped.. ADVERTENCIA: La máquina puede girar muy rápidamente si mueva un control de la dirección mucho más que el otro. -
Página 14: Estrangulador
NOTA: El indicador de servicio funciona (horas CONTROLS de reloj) solo cuando el motor está en marcha. Estrangulador Asegúrese de poner la llave en posición de apagado cuando la unidad no esté en uso, para evitar la acumulación de horas del medidor. Palanca de ajuste del asiento (Solo para Z400X) El estrangulador se utiliza para los arranques en... -
Página 15: Desplazamiento
La altura de corte deseada se ajusta con el CONTROLES pasador de altura. El pedal de altura de corte Desplazamiento libera la elevación del equipo para colocar el equipo a la altura seleccionada. Para el transporte, empuje el pedal de elevación completamente hacia delante hasta que la elevación del equipo se trabe en la posición de transporte (la más alta). - Página 16 CONTROLES Datos técnicos relacionada con el combustible etanol. No se admite el uso de combustible metanol. No utilice combustible E85 a base de alcohol. Puede producir daños en el motor y sus componentes. Cuando use la máquina en temperaturas inferiores a 0° C, use gasolina de invierno limpia y nueva para asegurar un buen arranque en climas fríos.
-
Página 17: Operación
la posición neutra para detener el movimiento del OPERACIÓN cortacésped. Tire ligeramente hacia atrás las palancas de Lea la sección Seguridad y las páginas siguientes control para que el cortacésped se mueva hacia si no está familiarizado con la máquina. atrás. -
Página 18: Arranque Del Motor
5. Mueva el control del acelerador hasta la OPERACIÓN posición intermedia. Si el motor está frío, tire del estrangulador hacia arriba. 3. Compruebe que haya suficiente combustible en el depósito de combustible. 6. Abra la válvula del depósito de combustible. 4. -
Página 19: Detención Del Motor
OPERACIÓN ADVERTENCIA: No conduzca el 5. Gire las palancas de control hacia adentro y cortacésped en terrenos con pendientes de mueva despacio ambas palancas de control más de 10 grados. Realice el corte en las ligeramente hacia delante para avanzar en pendientes hacia arriba y hacia abajo, nunca una línea recta. -
Página 20: Movimiento Manual De La Máquina
OPERACIÓN ADVERTENCIA: Una vez que se acoplan • Evite cortar césped húmedo. El resultado las palancas de derivación y se mueven los del corte es deficiente porque las ruedas se controles de la dirección hacia dentro para hunden en el césped blando, se acumulan liberar el freno de estacionamiento, la unidad huellas y los recortes de pasto se atoran bajo el puede desplazarse libremente y esto podría... -
Página 21: Mantenimiento
autorizado. Se recomienda enviar la máquina a MANTENIMIENTO revisión una vez al año en un taller de servicio Programa de mantenimiento autorizado para mantenerla en las mejores condiciones posibles y para garantizar un La siguiente es una lista de procedimientos funcionamiento seguro. - Página 22 MANTENIMIENTO INTERVALO DE MANTENIMIENTO MENOS EN HORAS DIARIO VEZ AL ANTES DESPUÉS 100 300 MANTENIMIENTO AÑO COMPROBAR ■ Acelerador cable para el ajuste ● ● El equipo de corte para el ajuste ● ● El estado de las correas, poleas de correa ●...
- Página 23 Limpieza de la batería y las terminales MANTENIMIENTO Extracción de la batería Batería La corrosión y la suciedad de la batería y las Si la batería está demasiado baja como para terminales pueden hacer que la batería pierda arrancar el motor, se debe recargar. potencia.
-
Página 24: Sistema De Seguridad
Husqvarna. 1. Envuelva la correa del equipo alrededor de la polea del embrague eléctrico que está... -
Página 25: En La Parte Superior Del Equipo
(61-75 Nm). INFORMACIÓN IMPORTANTE El perno de la cuchilla especial está tratado con calor. Reemplácelo por un perno Husqvarna si 5. Quite la correa del motor y las poleas de es necesario. No utilice tornillería de grado la bomba. Levante la correa sobre la parte inferior al especificado. -
Página 26: Ajuste Del Equipo De Corte
MANTENIMIENTO Ajuste del equipo de corte Nivelación del equipo Ajuste el equipo mientras el cortacésped esté en una superficie nivelada. Asegúrese de que los neumáticos estén inflados a la presión correcta. Consulte Datos técnicos / Transmisión. Si los neumáticos tienen más o menos aire de lo necesario, no podrá... -
Página 27: Limpieza
MANTENIMIENTO 5. Revise el varillaje de control del vehículo para el brazo de control direccional de las transmisiones. Además, asegúrese de que el brazo de control esté firmemente fijado al brazo del muñón de las transmisiones. 6. Examine las palancas de derivación en las transmisiones y asegúrese de que giren libremente. -
Página 28: Programa De Lubricación
LUBRICACIÓN Programa de lubricación Cambio de filtro y aceite hidráulico las Lubricar con una pistola 12/12 Cada año primeras 100 horas, y en adelante, de engrase 1/52 Cada semana cada 400 horas. 1/365 Todos los días Cambiar filtro p Cambie el aceite del motor cada 50 Cambiar aceite horas. -
Página 29: Cambio De Aceite Del Motor
Engrasadores de rueda y equipo LUBRICACIÓN Utilice únicamente grasa para cojinetes de buena Cambio de aceite del motor calidad. NOTA: Cambie el aceite del motor cuando La grasa de marcas reconocidas (empresas el motor esté caliente. Consulte el manual petroquímicas, etc.) generalmente mantiene una del propietario del motor para ver las buena calidad. - Página 30 Purga de la transmisión LUBRICACIÓN Debido a los efectos aire en la eficiencia de Debido al riesgo de que ingresen impurezas las aplicaciones de mando hidrostático, es al sistema, todo el trabajo que se realice en la fundamental purgar el sistema. transmisión lo debe llevar a cabo un taller de Estos procedimientos de purga se deberán servicio autorizado.
-
Página 31: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Problema / Causa El motor está suelto El motor no arranca El motor se sobrecalienta El interruptor de cuchilla está activado Obstrucción en la entrada de aire o las aletas de refrigeración Los controles de dirección no están Sobrecarga del motor bloqueados en la posición neutra o de freno de estacionamiento. -
Página 32: Almacenamiento
Drene el año de compra, modelo, tipo y número de serie. combustible en un recipiente aprobado al aire Utilice siempre piezas de repuesto Husqvarna libre y almacénelo lejos de llamas abiertas o originales. fuentes de ignición. No utilice gasolina para Una comprobación anual en un taller de servicio... - Página 33 ESQUEMA...
-
Página 34: Datos Técnicos
DATOS TÉCNICOS MOTOR Fabricante Kawaski Tipo FX691V Potencia 22 hp BPR4ES Bujía Abertura: .030"(0,76 mm) Lubricación Presión con filtro de aceite Min sin plomo de 87 octanos (máx. etanol al Combustible 10 %, máx. MTBE al 15%) Capacidad del depósito de combustible 22,7 litros Refrigeración Refrigerado por aire... -
Página 35: Especificaciones De Par
DATOS TÉCNICOS Especificaciones de par Perno del cigüeñal del motor 67 Nm Sujetadores estándar 12 Nm Tornillos de polea de corte 203 Nm Sujetadores estándar 25 Nm Tuercas del asa 102 Nm Sujetadores estándar 44 Nm Par de apriete de la bujía 22 Nm Sujetadores estándar 70 Nm Tornillo de la cuchilla... -
Página 36: Registro De Servicio
REGISTRO DE SERVICIO SERVICIO DE ENTREGA Fecha, Lectura De Medidor, Acción Sello, Firma Cargar y conecte la batería Ajustar la presión de los neumáticos de todas las ruedas a 15 psi (1 bar) Montar los controles de la dirección en la posición normal Conectar la caja de contacto al cable para el interruptor de seguridad del asiento Revisar el nivel del aceite hidráulico... -
Página 37: Después De 10 Horas
REGISTRO DE SERVICIO DESPUÉS DE 10 HORAS Fecha, Lectura De Medidor, Acción Sello, Firma Cambiar el aceite del motor MANTENIMIENTO DIARIO Fecha, Lectura De Medidor, Acción Sello, Firma Limpiar los residuos del cortacésped Revisar el nivel del aceite del motor Comprobar la presión de los neumáticos Revisar la parte inferior del equipo Inspeccionar las poleas del equipo... -
Página 38: Mantenimiento A Las 100 Horas
REGISTRO DE SERVICIO MANTENIMIENTO A LAS 100 HORAS Fecha, Lectura De Medidor, Acción Sello, Firma Realice el mantenimiento de las 50 horas Cambiar el aceite del motor Limpiar/cambiar las bujías Inspeccionar los cables del acelerador y el estrangulador Inspeccionar la tornillería Comprobar la presión de los neumáticos Cambiar el aceite y el filtro del motor Inspeccionar la correa del equipo y las cuchillas... - Página 39 2019-12-06 CL/SR...
