Resumen de contenidos para ASROCK B650 LiveMixer
-
Página 2: Información De Contacto
Información de contacto Si necesita ponerse en contacto con ASRock o desea obtener más información acerca de ASRock, puede visitar el sitio web de ASRock en http://www.asrock.com; o puede ponerse en contacto con su distribuidor para obtener más información. Para preguntas técnicas, envíe un formulario de solicitud de soporte que encontrará... -
Página 3: Tabla De Contenido
Contenido Capítulo 1 Introducción Contenido del paquete Especificaciones Disposición de la placa base Panel de E/S Diagrama de bloques Capítulo 2 Instalación Instalar la CPU Instalar el ventilador y el disipador térmico de la CPU Instalar módulos de memoria (DIMM) Conectar la base de conexiones del panel frontal Instalar la placa base Instalar unidades SATA... - Página 4 2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) 2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_2 y M2_3)
-
Página 5: Capítulo 1 Introducción

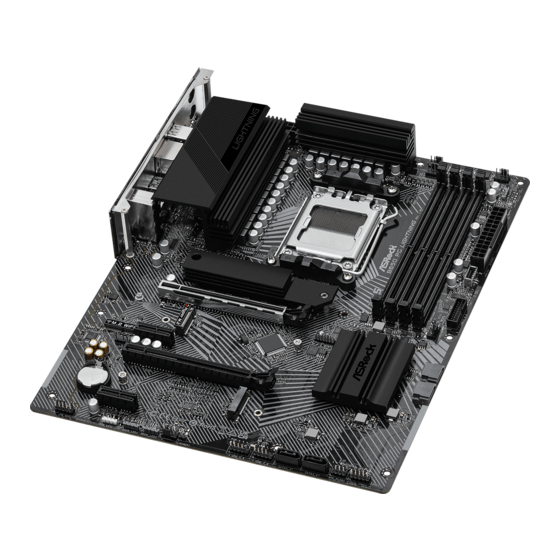

B650 LiveMixer Capítulo 1 Introducción Gracias por adquirir la placa base ASRock B650 LiveMixer, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock. -
Página 6: Especificaciones
• Capacidad máxima de memoria del sistema: 128GB • Admite módulos de memoria Extreme Memory Profile (XMP) y EXTended Profiles for Overclocking (EXPO) * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) CPU: Ranura de expansión • 1 x Ranura PCIe 4.0 x16 (PCIE1), admite el modo x16*... - Página 7 B650 LiveMixer • 7.1 Audio CH HD (Códec de audio Realtek ALC897) Audio • Audio Nahimic • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Admite el software Dragon 2,5G LAN - Ajuste automático inteligente del control de ancho de banda - Interfaz de usuario sencilla visual - Estadísticas de uso de red visuales...
- Página 8 PCIe Gen4x4 (64 Gb/s) de tipo 2260/2280* • 2 x conectores SATA3 de 6,0 Gb/s * Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock * Si M2_3 está ocupado, PCIE3 se deshabilitará. RAID • Admite RAID 0 y RAID 1 para dispositivos de almacenamiento...
-
Página 9: Certificaciones
• Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. -
Página 10: Disposición De La Placa Base
1.3 Disposición de la placa base... -
Página 11: Descripción
B650 LiveMixer N.º Descripción Conector de alimentación de 8 contactos y 12 V (ATX12V1) Conector de alimentación de 8 contactos y 12 V (ATX12V2) Conector del ventilador de la CPU (CPU_FAN1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A1, DDR5_B1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A2, DDR5_B2) Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP) Comprobador de estado de publicación (PSC) -
Página 12: Panel De E/S
1.4 Panel de E/S N.º Descripción N.º Descripción Puertos USB 3.2 Gen1 (USB32_34)* Puertos USB 2.0 (USB_5678) Puerto LAN RJ-45 de 2,5 G** Puertos USB 3.2 Gen1 (USB32_12)**** Conector Entrada de micrófono*** 10 Botón Actualizar BIOS Conector Salida de línea*** 11 Puertos USB 2.0 (USB_1234) Puerto de salida SPDIF óptica 12 Puerto HDMI... -
Página 13: Lima-Auriculares
B650 LiveMixer *** Función de los Puertos de Audio en Configuración de 2, 4, 5.1 o 7.1 canales: Canal Puerto Función Conector Salida de línea 2 canales Salida para altavoces frontales (panel posterior) Micrófono rosa 4 canales Salida para altavoces traseros (panel frontal) Conector Entrada de micrófono... -
Página 14: Diagrama De Bloques
1.5 Diagrama de bloques... -
Página 15: Capítulo 2 Instalación
B650 LiveMixer Capítulo 2 Instalación Esta es una placa base con un factor de forma ATX. Antes de instalar la placa base, analice la configuración del chasis para garantizar que dicha placa encaja en él. Precauciones previas a la instalación Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o cambiar cualquier configuración de esta. -
Página 16: Instalar La Cpu
2.1 Instalar la CPU 1. Antes de insertar la CPU de 1718 contactos en el zócalo, compruebe si la tapa PnP está en este, si la superficie de la CPU no está limpia o si hay contactos doblados en el mencionado zócalo. - Página 17 B650 LiveMixer Coloque con cuidado la CPU lo más plana posible. No lo deje caer.
- Página 18 Asegúrese de que la CPU esté alineada con el zócalo antes de bloquearla en su lugar. Asegúrese de que la placa de cubierta negra esté siempre en su lugar hasta que salte al cerrar la palanca del zócalo. Guarde la cubierta si se quita el procesador. Debe colocarse la cubierta si desea devolver la placa base para el servicio posterior.
-
Página 19: Instalar El Ventilador Y El Disipador Térmico De La Cpu
B650 LiveMixer 2.2 Instalar el ventilador y el disipador térmico de la CPU Después de instalar la CPU en esta placa base, es necesario instalar un disipador térmico y un ventilador de enfriamiento más grandes para disipar el calor. También debe rociar grasa térmica entre la CPU y el disipador térmico para mejorar la disipación del calor. -
Página 21: Instalación Del Refrigerador De La Cpu (Tipo 2)
B650 LiveMixer Instalación del refrigerador de la CPU (tipo 2) - Página 23 B650 LiveMixer +12 V *Las ilustraciones que se muestran aquí son solo para referencia y es posible que no coincidan exactamente con el modelo adquirido.
-
Página 24: Instalación Del Refrigerador De La Cpu (Tipo 3)
Instalación del refrigerador de la CPU (tipo 3) - Página 25 B650 LiveMixer...
- Página 27 Tenga en cuenta que solo se debe usar un cable a la vez en este paso. Si selecciona RGB_LED1, instale la utilidad "ASRock Polychrome SYNC" de ASRock. Si selecciona el conector USB, instale la utilidad de AMD "Software de configuración SR3".
-
Página 28: Instalar Módulos De Memoria (Dimm)
2.3 Instalar módulos de memoria (DIMM) Esta placa base proporciona cuatro ranuras DIMM DDR5 (Double Data Rate 5) de 288 contactos y es compatible con la tecnología de memoria de doble canal. 1. Para la configuración de dos canales, siempre debe instalar pares de módulos DIMM DDR5 idénticos (de la misma marca, velocidad, tamaño y tipo de chip). - Página 29 B650 LiveMixer...
-
Página 30: Conectar La Base De Conexiones Del Panel Frontal
2.4 Conectar la base de conexiones del panel frontal Cables del panel frontal Base de conexiones del panel del sistema Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1... -
Página 31: Instalar La Placa Base
B650 LiveMixer 2.5 Instalar la placa base... -
Página 32: Instalar Unidades Sata
2.6 Instalar unidades SATA Unidad óptica Unidad SATA Cable de datos SATA... - Página 33 B650 LiveMixer Conector de alimentación SATA Conector de datos SATA...
-
Página 34: Instalar Una Tarjeta Gráfica
2.7 Instalar una tarjeta gráfica CLICK! -
Página 35: Ranuras De Expansión (Ranuras Pcie)
B650 LiveMixer Ranuras de expansión (ranuras PCIe) Hay 3 ranuras PCI Express en la placa base. Antes de instalar una tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o que el cable de alimentación está desenchufado. Lea la documentación de la tarjeta de expansión y realice los ajustes de hardware necesarios para la tarjeta antes de iniciar la... -
Página 36: Conectar Dispositivos Periféricos
2.8 Conectar dispositivos periféricos... -
Página 37: Enchufar Los Conectores De Alimentación
B650 LiveMixer 2.9 Enchufar los conectores de alimentación... -
Página 38: Encender El Producto
2.10 Encender el producto... -
Página 39: Instalación De Los Puentes
B650 LiveMixer 2.11 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. -
Página 40: Conectores Y Bases De Conexiones Incorporados
2.12 Conectores y bases de conexiones incorporados Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará de forma permanente la placa base. Base de conexiones del panel del sistema (PANEL1 de 9 contactos) (consulte la página 6, n.º... - Página 41 B650 LiveMixer LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la página 6, n.º 19) Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones. SPK_PLED1...
- Página 42 Cabezales USB 2.0 (USB_9_10 de 9 contactos) (consulte la página 6, n.º 21) (USB_11_12 de 9 contactos) (consulte la página 6, n.º 20) Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos. USB_9_10 USB_PWR DUMMY USB_PWR...
- Página 43 B650 LiveMixer Base de conexiones USB 3.2 Gen2x2 Tipo C en el panel frontal (USB32_TC_2 de 20 contactos) (consulte la página 6, n.º 12) Existe una base de conexiones USB 3.2 Gen2x2 de tipo C en el panel frontal en esta placa base.
- Página 44 Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos) (consulte la página 6, n.º 29) (CHA_FAN2/WP de 4 contactos) (consulte la página 6, n.º 25) (CHA_FAN3/WP de 4 contactos) (consulte la página 6, n.º 24) (CHA_FAN4/WP de 4 contactos) (consulte la página 6, n.º 23) Esta placa base proporciona cuatro conectores para el ventilador del chasis para refrigeración por agua de 4 contactos.
- Página 45 B650 LiveMixer Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la página 6, n.º 3) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
- Página 46 Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la página 6, n.º 10) Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13. ATXPWR1 Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la página 6, n.º...
- Página 47 B650 LiveMixer Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la página 6, n.º 13) Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos.
- Página 48 Base de conexiones de LED RGB (RGB_LED1 de 4 contactos) (consulte la página 6, n.º 27) Esta base de conexiones RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED. Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
- Página 49 B650 LiveMixer Bases de conexiones de LED direccionables (ADDR_LED1 de 3 contactos) (consulte la página 6, n.º 26) (ADDR_LED2 de 3 contactos) (consulte la página 6, n.º 9) (ADDR_LED3 de 3 contactos) (consulte la página 6, n.º 8) Estas bases de conexiones se usan para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.
- Página 50 1. Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. 2. Antes de instalar o quitar el cable de LED RGB, apague el sistema y desenchufe el cable de alimentación de la fuente de alimentación.
-
Página 51: Interruptores Inteligentes
B650 LiveMixer 2.13 Interruptores inteligentes La placa base contiene un interruptor inteligente: El botón Actualizar BIOS permite a los usuarios actualizar la BIOS. Botón Actualizar BIOS (BIOS_FB1) (consulte la página 8, n.º 10) El botón Actualizar BIOS permite a los usuarios actualizar la BIOS. - Página 52 La característica de actualización ASRock BIOS le permite actualizar la BIOS sin encender el sistema, incluso sin CPU. Antes de utilizar la función Actualizar BIOS, suspende BitLocker y cualquier cifrado o medida de seguridad que depende del TPM. Asegúrese de que ya ha guardado y creado una copia de seguridad de la clave de recuperación.
-
Página 53: Comprobador Posestado
B650 LiveMixer 2.14 Comprobador posestado La función Comprobador posestado (PSC, Post Status Checker) diagnostica el equipo cuando el usuario lo enciende. Emite una luz roja cuando la CPU, la memoria, la interfaz VGA o el almacenamiento no funciona correctamente. Las luces se apagan cuando los cuatro elementos mencionados anteriormente funcionan con normalidad. -
Página 54: Instalar El Módulo De Unidad De Estado Sólido
2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Blazing M.2 (M2_1, Clave M) es compatible con el modo de tipo 2260/2280 PCIe Generación 5 x 4 (128 Gb/s)* Instalar el módulo de unidad de estado sólido M.2 Paso 1... - Página 55 B650 LiveMixer Paso 4 Retire la película protectora amarilla de la tuerca A. Prepare el separador M.2 incluido en el paquete y apriételo a mano en la tuerca A. Omita el paso 4 si el módulo de unidad de estado sólido M.2 es del tipo 2280.
- Página 56 *No apriete demasiado el tornillo, ya que podría dañar el módulo y el disipador térmico M.2. Para obtener las actualizaciones más recientes de la lista de compatibilidades de módulos de unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles: http://www.asrock.com...
- Página 57 B650 LiveMixer 2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_2 y M2_3) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. Los zócalos Hyper M.2 (M2_2 y M2_3, Clave M) son compatibles con los modos de tipo 2260/2280 PCIe Gen4x4 (64 Gb/s).
- Página 58 Paso 3 Antes de instalar un módulo de unidad de estado sólido M.2, afloje los tornillos para quitar el disipador térmico M.2. *Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar un módulo de unidad de estado sólido M.2.
- Página 59 B650 LiveMixer Paso 6 Alinee e inserte suavemente el módulo de unidad de estado sólido M.2 en la ranura M.2. Tenga en cuenta que el módulo de unidad de estado sólido M.2 solamente encaja en una posición. Paso 7 Apriete el tornillo con un destornillador para fijar el módulo...
-
Página 60: Renuncia De Responsabilidad
Las especificaciones e información contenidas en esta documentación se proporcionan solo a título informativo y en cualquier momento pueden cambiar sin previo aviso, y no se deben considerar como una obligación para ASRock. ASRock no se responsabiliza de ningún error u omisión que puedan aparecer en esta documentación. - Página 61 UE está disponible en http://www.asrock.com ASRock trabaja en el concepto de diseño ecológico para diseñar y fabricar nuestros productos y se asegura de que cada etapa del ciclo de vida del producto ASRock cumple las normativas medioambientales globales. Además, ASRock revela la información pertinente basándose en requisitos legales.
