Producto

Principales componentes

1. Ajuste de alto voltaje:
• Con el jumper Energía en la posición baja= 8.000 V pulsativos, ±5%;
• Con el jumper Energía en la posición media (desconectado) = 10.000
V pulsativos, ±5%;
• Con el jumper Energía en la posición alta = 12.000 V pulsativo, ±5%.
2. Común para conexión del sensor con cable;
3. Entrada de la zona 1 para conexión de sensor con cable;
4. Positivo de la salida auxiliar;
5. Negativo de la salida auxiliar y sirena;
6. Conexión entre la cerca y la central de alarma o salida positiva para sirena;
7. Conexión entre la cerca y la central de alarma;
8. Jumper para configurar la salida como alarma o sirena;
9. Alimentación AC de 115 - 230 Vca;
10. Conector de la batería;
11. Retorno de alto voltaje;
12. Tierra del electrificador;
13. Salida de alto voltaje.
8

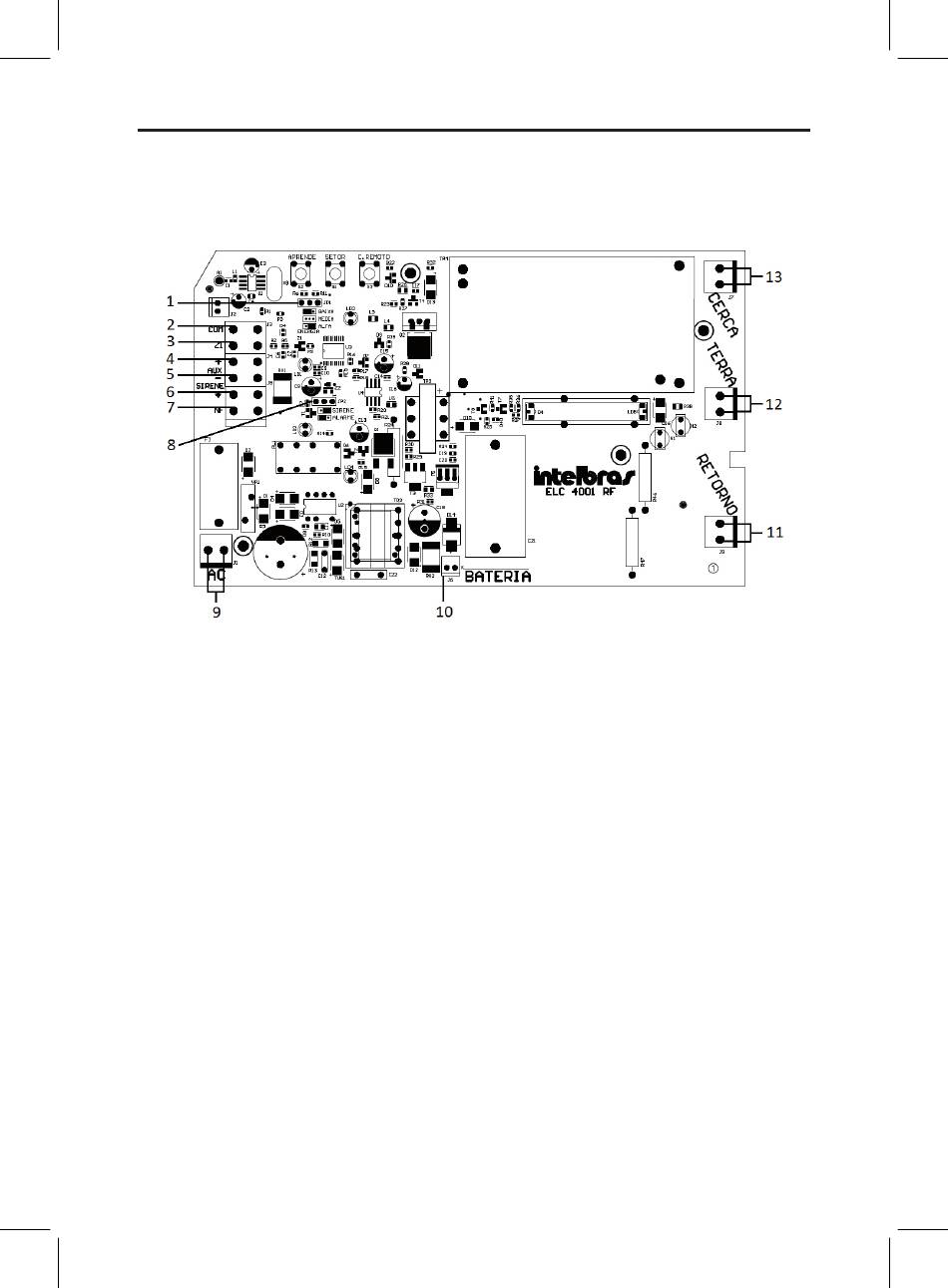

Vista interna de la tarjeta
