Pieza de sujeción del colector
2.3 Vaso de expansión de la máquina.
Es un elemento de seguridad que tiene que tener cualquier instalación que esté conectada a
un circuito hidráulico.
La caldera dispone de un vaso de expansión, que es de capacidad reducida y únicamente
instalado para la seguridad de la caldera. Por lo que se deberá instalar dicho elemento acorde
al tipo de instalación que se precise.

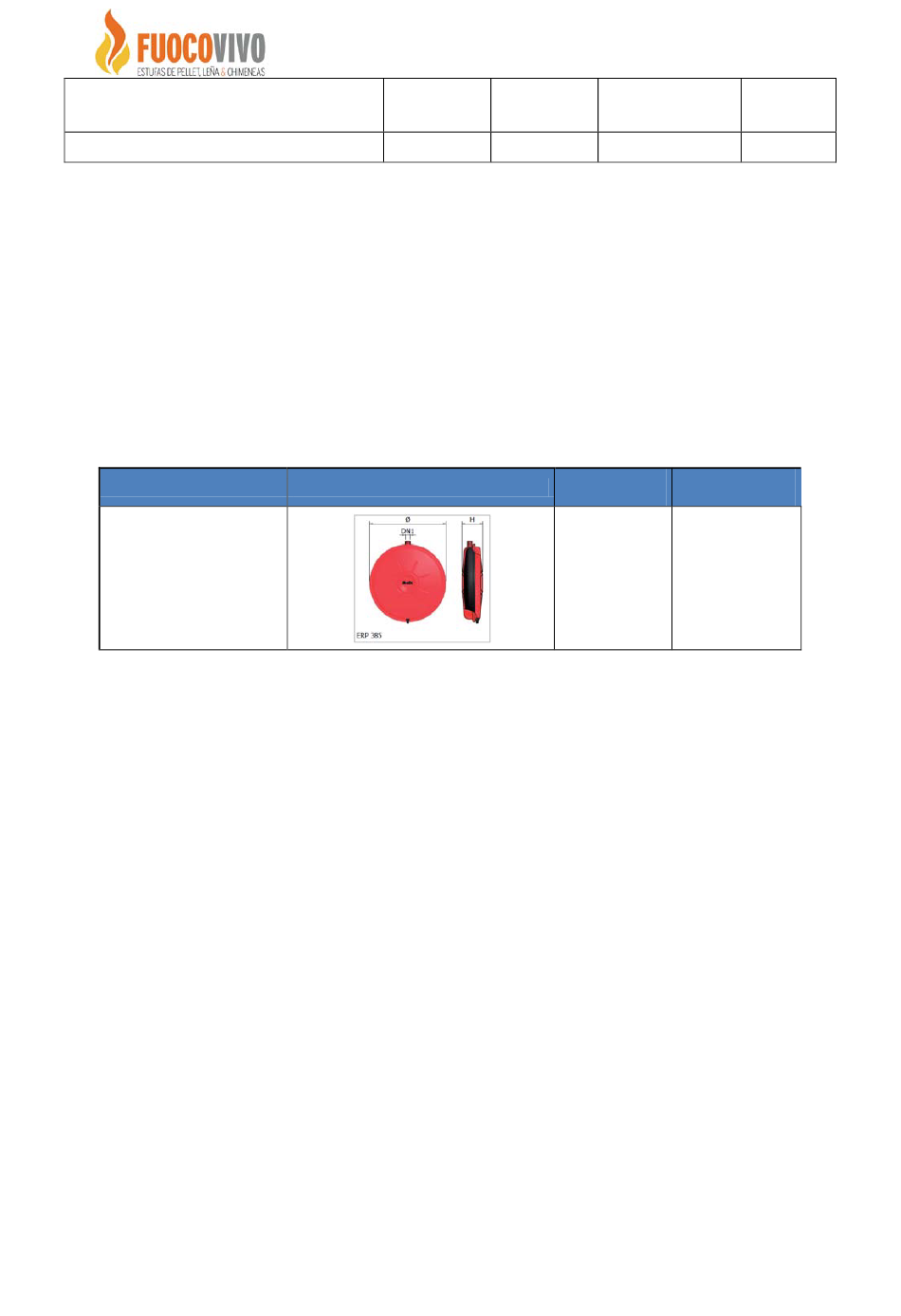

Denominación
Vaso de expansión
ERP-385
El correcto dimensionado del vaso de expansión respecto de la masa de agua contenida en la
instalación de calefacción evita, que dentro del circuito hidráulico se superen presiones por
encima del tarado de la válvula de seguridad de calefacción de la caldera, es decir 3 Bares. Si
la presión interior en el circuito de calefacción supera los 3 bares la válvula de seguridad de
calefacción va a abrirse y a liberar agua para que descienda la presión en el circuito de
calefacción hasta situarse en niveles por debajo de 3 bar donde la máquina trabajará
correctamente.
Como el dimensionado del vaso de expansión se calcula en relación a la instalación de
calefacción y dependerá de muchos factores como el caudal , temperaturas, emisores ...Si es
necesario ,se comprobará igualmente la existencia y el correcto funcionamiento de un vaso de
expansión en el circuito hidráulico.
2.4 Elementos hidráulicos externos a la máquina.
Se comprobará que las tuberías están conectadas a la unidad con elementos anti
vibratorios y que sean los adecuados acorde al tipo de instalación que se precise. Igualmente
deberán comprobar que se incluye todo elemento necesario para la instalación: válvulas,
purgadores, uniones, conexiones, etc.
2.5 Bomba circuladora.
Todas nuestras hidro-estufas poseen una bomba de circulación de tipo Grundfos UPS 15-
50 ,para impulsar el agua en la instalación de calefacción
Las especificaciones técnicas de esta bomba las cuales debemos respetar para su correcto
funcionamiento son :
3/4"
3/4"
Fotografía
Macho 3/4" -
Macho 3/4"
Medidas
tipo de
(mm)
conector
385/98
Macho 3/4"
1
2
