- Página 1 Manual del usuario ANM 24 Net...
-
Página 2: Central De Alarma No Monitoreada

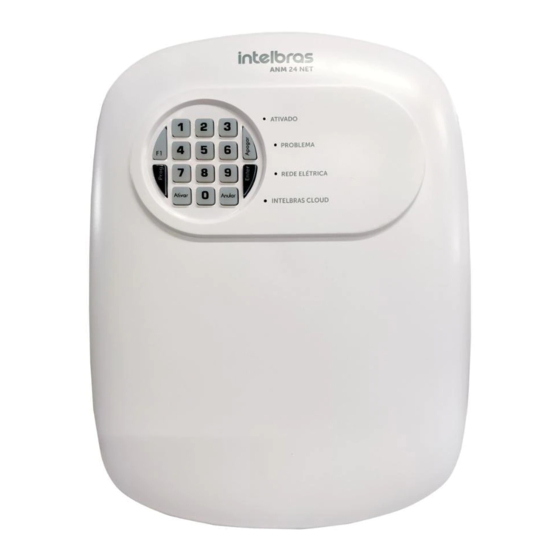

Felicitaciones, usted acaba de adquirir un producto con la calidad y seguridad Intelbras. La central de alarma ANM 24 Net es compacta y fácil de programar. Tiene función Pánico por el control remoto, zona 24 horas, zona silenciosa, supervisión, protección contra cortocircuitos o inversión de polaridad, memoria EEPROM etc. -
Página 3: Tabla De Contenido
ANM 24 NET ........ - Página 4 4ª Opción – Silenciosa ..............23 7.5.
-
Página 5: Especificaciones Técnicas
Sin batería y sin accesorios conectados a la central de alarma. Valores de medición relativos. 2. Características La central de alarma ANM 24 Net tiene las siguientes características: » 4 zonas con cable (01 a 04) » 20 zonas inalámbricas (05 a 24) »... -
Página 6: Accesorios
» Electrificadores. » Controles remotos. Obs.: La central ANM 24 Net no es compatible con ningún modelo de teclado y receptor, ya que no tiene el bus de co- municación T1/T2 y AB. Para más información sobre los accesorios, consulte el sitio web www.intelbras.com.br . -
Página 7: Instalación
5. Instalación Después de abrir la tapa de la central, se pueden ver los bornes de conexión de la alimentación de la red eléctrica (AC) y de la conexión a tierra ( Tierra ), de los sensores ( ZONAs y COMs ), salida auxiliar ( -AUX+ ), salida PGM y sirena ( -SIR+ ). Vea la figura a continuación. -
Página 8: Antena
5.1. Antena Mantenga la antena instalada como se muestra a continuación: 5.2. Batería (cable paralelo bicolor) En la esquina derecha hay un conector de Batería (J1), punto 15 en el tema Instalación. Se utiliza para conectar la batería del sistema de alarma. Durante el funcionamiento normal, actúa como cargador de la batería. Suministrará energía al sistema en caso de un corte de energía de la red eléctrica. -
Página 9: Conexión De La Alimentación De La Red Eléctrica (Ac)
5.3. Conexión de la alimentación de la red eléctrica (AC) Cable azul Cable verde y amarillo Cable marrón En la esquina inferior izquierda de la placa, hay un borne de tres terminales para conectar la central a tierra (TIERRA ) y a la red eléctrica (AC y AC ). -
Página 10: Auxiliar (-Aux+)
La central tiene 4 zonas (01 a 04) para la instalación de sensores cableados. Si no se utilizan, los jumpers (JP1 a JP4) situados encima de los bornes de las zonas deben cerrarse con las varillas que se encuentran en el conjunto de accesorios o deshabilitar las zonas correspondientes a través del menú... -
Página 11: Sirena
Conexión de un dispositivo, como por ejemplo un buzzer, que funciona a 13 Vdc y consume un máximo de 50 mA. La conexión se presenta en la siguiente figura: Negativo (-) Positivo (+) AUX + Figura A Conexión con un relé de 12 V/10 A para dispositivos que requieran una tensión superior a 12 V o una corriente superior a 50 mA, como por ejemplo un foco de 127 Vac. -
Página 12: Operación
Queda parpadeando mientras la central intenta INTELBRAS CLOUD conectarse a la nube Intelbras y permanece encen- dida cuando está conectada. 6.2. Visualización del estado de las zonas La central solamente indicará el estado de las zonas 1 a 10 mediante las teclas numéricas 1 a 0. Cada tecla numérica corresponde a una zona, como se explica en la siguiente tabla: »... -
Página 13: Visualización De Problemas
6.3. Visualización de problemas Si se detecta algún problema (el LED de problema parpadea), presione una vez la tecla F1 del teclado de la central. Tras pulsar la tecla F1, se iluminará la tecla numérica correspondiente al problema, como se muestra en la tabla siguiente. Los problemas se mostrarán durante 1 minuto. -
Página 14: Activación Y Desactivación Por Control Remoto
6.7. Aplicaciones AMT Mobile V3 y AMT Remoto Mobile La central ANM 24 Net tiene la posibilidad de conectarse a las aplicaciones AMT Mobile V3 y AMT Remoto Mobile. Para utilizar las aplicaciones, su central debe estar conectada a Internet mediante un cable de red. Las aplicaciones se pueden encontrar en la tienda de aplicaciones de su dispositivo (Android®... -
Página 15: Edición De Mensajes Por La Aplicación Amt Remoto Mobile
Remoto Mobile (en la Configuración de mensajes en la configuración central). 6.9. Permisos de las contraseñas para usuarios La ANM 24 Net tiene 29 contraseñas para usuarios secundarios que se pueden programar a través del AMT Remoto Mobile. Estas contraseñas pueden recibir uno o más permisos como sigue: »... -
Página 16: Salir Del Modo De Programación
FSK (dispositivo supervisado). Obs.: La modulación FSK es un recurso que la central ANM 24 Net tiene en conjunto con todos los sensores de la línea Smart de Intelbras. Con la modulación FSK habilitada es posible supervisar estos sensores, donde cada sensor enviará una señal de test a la central indicando si está... -
Página 17: Registro De Sensores Inalámbricos Por El Botón Aprender Sensor
2 pitidos el sensor ha sido registrado ANM 24 NET Si esta funcionalidad está habilitada, es decir, si la tecla 1 está encendida, el sensor inalámbrico enviará un disparo de tam- per a la central de alarma, si es violado a través de su tapa frontal. Para deshabilitar esta funcionalidad, presione la tecla 1, de forma que la tecla permanezca apagada. -
Página 18: Control Remoto
Control remoto La central de alarma es compatible con los controles remotos XAC 4000 Smart Control, que tiene 3 botones independien- tes y Control - 4T, que cuenta con 4 botones independientes. Ambos modelos tienen un diseño moderno y se alimentan de una sola batería tipo botón de 3 V.. -
Página 19: Registro De Control Remoto Por Permiso Del Usuario
4. Asegúrese de que el botón del control remoto se ha registrado correctamente mediante un test de control remoto a través del menú de programación o active y desactive la central. Consulte el punto 7.17. Test de los controles remotos. Obs.: para registrar más controles, repita los pasos 2 y 3. -
Página 20: Programar Funciones De Las Zonas
Programar funciones de las zonas La siguiente tabla muestra las funciones que pueden asociarse a la zona: Funciones de la Funciones de la Teclas Teclas zona zona Habilitar/Deshabilitar Silenciosa Parcial Disparo de cerca Temporizada Portero 24 horas Entrada conecta Inteligente Para programar las funciones o habilitar/deshabilitar una zona, escriba el siguiente comando. -
Página 21: Combinaciones Permitidas En Las Zonas Con Cable (01 A 04)
6. Silenciosa: si hay un disparo en una zona configurada en modo silencioso, la sirena no se accionará, pero se enviará una notificación de disparo silencioso a la aplicación AMT Mobile V3. 7. Disparo de cerca: esta función se utiliza cuando se quiere interconectar una cerca eléctrica a una zona de la central y se quiere recibir una notificación específica al violarse la cerca. -
Página 22: Opción - 24 Horas
3ª Opción – 24 horas » Zona 24 horas y Silenciosa: en la apertura de la zona, con esta combinación, el disparo silencioso se producirá incluso con la central desactivada. » Zona 24 horas e Inteligente: en la apertura de la zona, con esta combinación, el disparo se producirá incluso con la central desactivada respetando la función de Zona Inteligente. -
Página 23: Opción - 24 Horas
3ª Opción – 24 horas » Zona 24 horas y Silenciosa: en la apertura de la zona, con esta combinación, el disparo silencioso se producirá incluso con la central desactivada. 4ª Opción – Silenciosa » Zona Silenciosa y Disparo de Cerca: en la apertura de la zona, con esta combinación, se producirá un disparo silen- cioso y se enviará... -
Página 24: Tiempo De Zona Inteligente
Entre en el modo de programación y digite: Digite el tiempo entre 000 y 255 segundos, emitirá cinco pitidos de confirmación Digite 211 , se emitirán 2 pitidos Predeterminado de fábrica: 30 segundos. Tiempo de zona inteligente Esta temporización actúa en conjunto con las zonas configuradas como inteligentes. Consulte el cuadro de funciones de las zonas en el tema Programar funciones de las zonas. -
Página 25: Tiempo De Sirena
Tiempo de sirena Es el tiempo que la sirena permanece disparada después de producirse una violación. Si se programa la hora 00, la central emitirá un pitido de error. Entre en el modo de programación y digite: Digite el tiempo de 01 a 99, emitirá cinco pitidos de confirmación Digite 214 , se emitirán 2 pi t idos... -
Página 26: Ejemplo De Uso
Ejemplo de uso: Para seleccionar la zona horaria de Brasil, la hora de Brasilia (GMT -3) presione la tecla 3, que quedará iluminada, y luego presione la tecla Enter para confirmar y guardar la configuración. Para cambiar la configuración, basta con presionar la tecla correspondiente a la zona horaria deseada. -
Página 27: Habilitar O Deshabilitar El Reporte De Eventos De
» 6 = Pánico silencioso: enciende la salida PGM, cuando se produce un accionamiento de pánico silencioso por el control remoto. Obs.: este evento no trabaja en conjunto con el modo de operación Enciende/Apaga. » 7 = Apertura de la zona 01: enciende la salida PGM cuando se produce una apertura en la zona 01. Por ejemplo: programe la salida PGM como pulso y conecte un buzzer o un timbre para hacer un anunciador de presencia. -
Página 28: Habilitar O Deshabilitar El Pitido De La Sirena (Activación/Desactivación)
7.10. Habilitar o deshabilitar el pitido de la sirena (activación/desactivación) Al activarla, la sirena emitirá un pitido y al desactivarla, dos. Entre en el modo de programación y digite: Presione la tecla 1 : Tecla 1 encendi da: Pitido habil itado T ecla 1 apa gada: Pitido deshabilitado Enter Presione la tecla Enter , emitirá... -
Página 29: Habilitar O Deshabilitar Sistema Smart (Supervisión)
7.13. Habilitar o deshabilitar sistema Smart (supervisión) La función smart es un recurso que tiene la estación central ANM 24 Net en conjunto con todos los sensores de línea Smart Intelbras utilizando la modulación FSK - dispositivo supervisado. Con esta función habilitada, es posible supervisar estos sensores, donde cada uno enviará una señal de test a la central, indicando su estado (abierto o cerrado). -
Página 30: Test De Batería Baja De Los Sensores Inalámbricos
7.16. Test de batería baja de los sensores inalámbricos Se utiliza para testear el estado de la batería de los sensores inalámbricos. Cuando se habilita, cada vez que se acciona un sensor inalámbrico, la sirena indicará el estado de la batería mediante una señal sonora. Como se describe a continuación: »... -
Página 31: Medir El Nivel De Intensidad De La Señal Del Dispositivo Inalámbrico
7.19. Medir el nivel de intensidad de la señal del dispositivo inalámbrico (solo para dispositivos supervisados - modulación FSK Con esta función habilitada es posible medir el nivel de la señal de RF de los sensores y controles registrados en la central. Cada vez que se presiona el botón de control o se acciona el sensor, el nivel de la señal se muestra en las teclas numéricas 1 a 0 de la central, donde una tecla llena representa el 10%, 10 teclas llenas (1 a 0) representan el 100% y todas las teclas vacías representan el 0%. -
Página 32: Configuración De Ethernet
Con este modo habilitado, la central obtendrá automáticamente la dirección IP de un servidor DHCP. En este modo, la central tardará unos segundos en conectarse a la nube de Intelbras. Si no hay un servidor DHCP online, la central no conseguirá... -
Página 33: Configuración De Dns Primario (Dns 1)
Configuración de DNS primario (DNS 1) Entre en el modo de programación y digite: Digite el DNS 1 solo con los 12 números, se emitirán cinco pitidos de confirmación Digite 274 , se emitirán 2 pitidos Configuración de DNS secundario (DNS 2) Entre en el modo de programación y digite: Digite el DNS 2 solo con los 12 números, se emitirán cinco pitidos de confirmación Digite 275 , se emitirán... -
Página 34: Tipos De Reset
Activar Anular Activar Anular Activar Anular Activar Anular Activar Anular Activar Anular 7.26. Tipos de Reset Reset de las programaciones El reset por el modo de programación, borra toda la programación realizada en la central, excepto los dispositivos inalám- bricos. Entre en el modo de programación y digite: Presione la tecla Enter , emitirá... -
Página 35: Reset Del Control Remoto Por Permiso De Usuario
Reset del control remoto por permiso de usuario Teclas Permisos para el usuario Teclas Permisos para el usuario Activación total Pánico audible Activación parcial Pánico silencioso Acciona PGM Emergencia médica Entre en el modo de programación y digite: Seleccione el usuario Presione la tecla Enter , (00 a 29), la tecla del emitirá... -
Página 36: Reset General
Digite una contraseña de pitidos y los LEDs de Activado, 4 dígitos, se emitirán cinco Problema, Red Eléctrica e Intelbras pitidos de confirmación Cloud parpadearán Obs.: después de este procedimiento la contraseña será la que se digitó en el comando de arriba. -
Página 37: Resumen De Las Programaciones De La Central
8. Resumen de las programaciones de la central NÚMERO DE APERTURA Entrar en el modo de programación TECLA CONTRASEÑA RESULTADO Contraseña master de la etiqueta Prog Cambia cualquier parámetro de programación de la central código QR Salir del modo de programación TECLA CONTRASEÑA OBSERVACIÓN... - Página 38 Programación de tiempo Temporización de entrada DIRECCIÓN TIEMPO PREDETERMINADO DE FÁBRICA 000 a 255 segundos 30 segundos Temporización de salida DIRECCIÓN TIEMPO PREDETERMINADO DE FÁBRICA 000 a 255 segundos 30 segundos Tiempo de zona Inteligente DIRECCIÓN TIEMPO PREDETERMINADO DE FÁBRICA 000 a 255 segundos 10 segundos Tiempo de Inactividad...
- Página 39 Habilitar o Deshabilitar botones APRENDER DIRECCIÓN TECLA TECLA PREDETERMINADO DE FÁBRICA 1 Encendida - Botones Aprender Habilitados Enter Tecla 1 encendida - Botones Aprender Habilitados 1 Apagada - Botones Aprender Deshabilitados Habilitar o Deshabilitar sistema Smart (supervisión) DIRECCIÓN TECLA TECLA PREDETERMINADO DE FÁBRICA 1 Encendida - Supervisión Habilitada Enter...
- Página 40 Configuración de DNS Secundario (DNS 2) DIRECCIÓN DNS 2 Digitar DNS 2 solo con los 12 números Visualizar la dirección IP DIRECCIÓN TECLA RESULTADO Enter La central presentará la dirección IP que se le ha asignado Enter Se presentará la versión actual del firmware de la central de alarma Visualizar dirección MAC DIRECCIÓN TECLA...
-
Página 41: Póliza De Garantía
Para las ciudades en donde no hay un centro de servicio, deberá solicitarse una recolección mediante el servicio de paquetería asignado por Intelbras, sin ningún costo adicional para el consumidor. El aparato defectuoso debe ser revisado en nuestro Centro de Servicio para evaluación y eventual cambio o reparación. Para instrucciones del envío o recolección favor comunicarse al Centro de Servicio:... -
Página 42: Término De Garantía
7. Intelbras no se hace responsable por la instalación de este producto, ni de cualquier intento de fraude y/o sabotaje sobre sus productos. Man- tenga al día las actualizaciones de software y aplicaciones, si es el caso, así como las protecciones de red necesarias para la protección contra intrusiones (hackers). - Página 43 +55 (48) 2106 0006 Soporte vía e-mail: soporte@intelbras.com Producido por: Intelbras S/A – Indústria de Telecomunicação Eletrônica Brasileira Rodovia BR 459, km 124, nº 1325 – Distrito Industrial – Santa Rita do Sapucaí/MG – 37540-000 02.22 CNPJ 82.901.000/0016-03 – www.intelbras.com.br | www.intelbras.com...
