Contador de energía multifuncional
CEM-C12
CEM-C12-MID
MANUAL DE INSTRUCCIONES
(M336B01-01-21A)

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Circutor CEM-C12

  • Página 1 Contador de energía multifuncional CEM-C12 CEM-C12-MID MANUAL DE INSTRUCCIONES (M336B01-01-21A)
  • Página 2 CEM-C12 Manual de Instrucciones...
  • Página 3: Precauciones De Seguridad

    En el presente manual, si las instrucciones precedidas por este símbolo no se respetan o realizan correctamente, pueden ocasionar daños personales o dañar el equipo y /o las instalaciones. CIRCUTOR, SA se reserva el derecho de modificar las características o el manual del producto, sin previo aviso. LIMITACIÓN DE RESPONSABILIDAD CIRCUTOR, SA se reserva el derecho de realizar modificaciones, sin previo aviso, del equipo o a las especificaciones del equipo, expuestas en el presente manual de instrucciones.
  • Página 4: Tabla De Contenido

    CEM-C12 CONTENIDO PRECAUCIONES DE SEGURIDAD �������������������������������������������������������������������������������������������������������������������������������������������3 LIMITACIÓN DE RESPONSABILIDAD �������������������������������������������������������������������������������������������������������������������������������������3 CONTENIDO ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������4 HISTÓRICO DE REVISIONES ��������������������������������������������������������������������������������������������������������������������������������������������������5 SÍMBOLOS �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������5 1�- COMPROBACIONES A LA RECEPCIÓN �����������������������������������������������������������������������������������������������������������������������������6 2�- DESCRIPCIÓN DEL PRODUCTO ����������������������������������������������������������������������������������������������������������������������������������������6 3�- INSTALACIÓN DEL EQUIPO ���������������������������������������������������������������������������������������������������������������������������������������������7 3�1�- RECOMENDACIONES PREVIAS ��������������������������������������������������������������������������������������������������������������������������������7 3�2�- INSTALACIÓN �����������������������������������������������������������������������������������������������������������������������������������������������������������8 3�3�- BORNES DEL EQUIPO ����������������������������������������������������������������������������������������������������������������������������������������������9...
  • Página 5: Histórico De Revisiones

    CEM-C12 HISTÓRICO DE REVISIONES Tabla 1: Histórico de revisiones� Fecha Revisión Descripción 03/22 M336B01-01-21A Versión Inicial SÍMBOLOS Tabla 2: Símbolos� Símbolo Descripción Conforme con la directiva europea pertinente. Equipo bajo la directiva europea 2012/19/EC. Al finalizar su vida útil, no deje el equipo en un contenedor de residuos domésticos.
  • Página 6: Comprobaciones A La Recepción

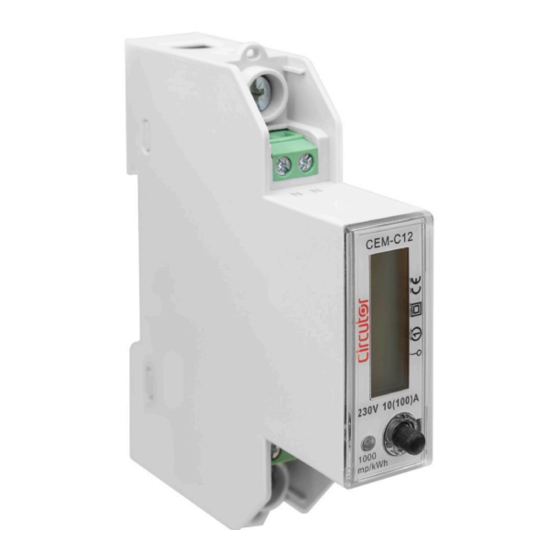

    CIRCUTOR� 2.- DESCRIPCIÓN DEL PRODUCTO El CEM-C12 es un contador de energía monofásico para la medida de energía clase 1 (IEC 62053-21) / clase B (EN50470), con multifunción, comunicaciones RS-485 e instalación en carril DIN estándar. Es una solución ideal para instalaciones residenciales y comerciales.
  • Página 7: Instalación Del Equipo

    La instalación del equipo CEM-C12 debe ser realizada por personal autorizado y cualificado. Antes de manipular, modificar el conexionado o sustituir el equipo se debe quitar la alimentación y desconectar la medida.
  • Página 8: 3�2�- Instalación

    3�- Colocar el equipo en el carril DIN tal y como se muestra en la , Empujar hacia arriba el Figura 2 clip para fijar el CEM-C12 en el carril DIN, ver Figura 3 Figura 2:Colocar el equipo en el carril DIN�...
  • Página 9: 3�3�- Bornes Del Equipo

    CEM-C12 3�3�- BORNES DEL EQUIPO Tabla 3:Relación de bornes del CEM-C12� Bornes del equipo 1 : L, Entrada, conectado a la fase de la red B-: B-, Conexión RS-485 3: LOAD, Salida S: S, Conexión RS-485 N: N, Entrada, conectado al neutro A+: A+, Conexión RS-485...
  • Página 10: Funcionamiento

    CEM-C12 4.- FUNCIONAMIENTO El CEM-C12 mide en los 4 cuadrantes (consumo y generación). 90º Inductivo Capacitivo 180º 0º Inductivo Capacitivo -90º Figura 6:Convenio de signos� Tabla 4: Parámetros de medida CEM-C12� RS-485 Parámetro Display Instantáneo Máximo Mínimo Tensión  ...
  • Página 11 15 minutos. De esta forma se registrarían 60 valores por hora. Periodo Integración Periodo Integración Ventana Deslizante Tiempo calculo Periodo Integración Figura 8:Ventana Deslizante� El CEM-C12 calcula la Máxima demanda con ventana fija y un periodo de integración de 15 minutos. Manual de Instrucciones...
  • Página 12: 4�1�- Funciones Del Teclado

    CEM-C12 4�1�- FUNCIONES DEL TECLADO El CEM-C12 dispone de 1 tecla para moverse por las diferentes pantallas y configurar las comunicacio- nes ( Figura 9 Display Tecla Figura 9: Descripción CEM-C12� 4�2�- DISPLAY El equipo dispone de un display LCD donde se visualizan todos los parámetros ( Figura 9 4�3�- INDICADORES LED...
  • Página 13: Display

    CEM-C12 5.- DISPLAY Los datos se pueden visualizar de 2 maneras:  Automáticamente, el equipo salta de pantalla cada 5 segundos.  Pulsando la tecla. Tabla 5: Display� Pantalla Parámetros Energía Activa total (consumida + generada) (kWh) Energía Reactiva Inductiva consumida (kVArh) Tensión (V)
  • Página 14: Configuración De Las Comunicaciones Rs-485

    CEM-C12 6.- CONFIGURACIÓN DE LAS COMUNICACIONES RS-485 Para entrar en el menú de configuración de las comunicaciones es necesario realizar una pulsación  > 5 segundos mientras se visualiza cualquier pantalla de visualización. > 5s > 3s Nº de periférico >...
  • Página 15: 6�1�- Número De Periférico

    CEM-C12 6�1�- NÚMERO DE PERIFÉRICO En esta pantalla se configura el número de periférico. Realizar una pulsación  > 3 segundos para acceder a la pantalla de configuración. > 3s Realizar una pulsación  para cambiar el valor de dígito.
  • Página 16: 6�3�- Bits De Datos

    CEM-C12 Realizar una pulsación  para saltar al siguiente punto de programación. 6�3�- BITS DE DATOS En esta pantalla se visualiza el número de bits de datos. Realizar una pulsación  > 3 segundos para acceder a la pantalla de configuración.
  • Página 17 CEM-C12 Realizar una pulsación  para cambiar la opción. Realizar una pulsación  > 6 segundos para guardar el cambio. El equipo indica con la pantalla de la que los cambios se han guardado correctamente. Figura 11 Valores de configuración ...
  • Página 18: Comunicaciones Rs-485

    CEM-C12 7.- COMUNICACIONES RS-485 Los CEM-C12 disponen de un puerto de comunicaciones RS-485 para poder visualizar los datos de medida y realizar la configuración del equipo. La visualización y configuración también se puede rea- lizar a través del software PowerStudio de CIRCUTOR.
  • Página 19: 7�2�- Comandos Modbus

    CEM-C12 Dirección: 01, Número de periférico: 1 en decimal. Función: 10, Función de escritura. Registro Inicial: 0064, Dirección del parámetro Velocidad Modbus. Nº de registros: 0001, número de registros a escribir. Nº de bytes: 02, número de bytes a escribir.
  • Página 20 CEM-C12 Tabla 11 (Continuación) : Mapa de memoria Modbus (Tabla 2) Dirección Parámetro Función Unidades Modbus Energía Activa Total (Consumida + Generada) 5B - 5C kWh x 100 Energía Reactiva Total (Consumida + Generada) 5D - 5E kvarh x 100 Tabla 12: Mapa de memoria Modbus (Tabla 3)�...
  • Página 21: Características Técnicas

    CEM-C12 8.- CARACTERÍSTICAS TÉCNICAS Alimentación Auxiliar Modo Autoalimentado Medida de Tensión Conexionado Monofásico Tensiones de referencia 230 V ~ CEM-C12 50 / 60 Hz Frecuencia CEM-C12-MID 50 Hz Consumo ≤ 10 VA, ≤ 0.4 Wh Circuito de medida de corriente Corriente 0.25 ...
  • Página 22 Equipos de medida de la energía eléctrica (c�a)� Parte 3: Requisitos particulares� EN 50470-3 Contadores estáticos de energía activa (índices de clasificación A, B y C)� CEM-C12-MID MID (Measuring Instruments Directive): EU Directive 2014/32/EU on Measuring Instruments Annex II, Module B 47.8 Figura 12: Dimensiones del CEM-C12� Manual de Instrucciones...
  • Página 23: Mantenimiento Y Servicio Técnico

    10.- GARANTÍA CIRCUTOR garantiza sus productos contra todo defecto de fabricación por un período de dos años a partir de la entrega de los equipos. CIRCUTOR reparará o reemplazará, todo producto defectuoso de fabricación devuelto durante el pe- ríodo de garantía.
  • Página 24: Certificado Ce

    CEM-C12 11.- CERTIFICADO CE Manual de Instrucciones...
  • Página 25 CEM-C12 Manual de Instrucciones...
  • Página 26 CEM-C12 Manual de Instrucciones...
  • Página 27 CEM-C12 Manual de Instrucciones...
  • Página 28 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 -Viladecavalls (Barcelona) Tel.: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com...
