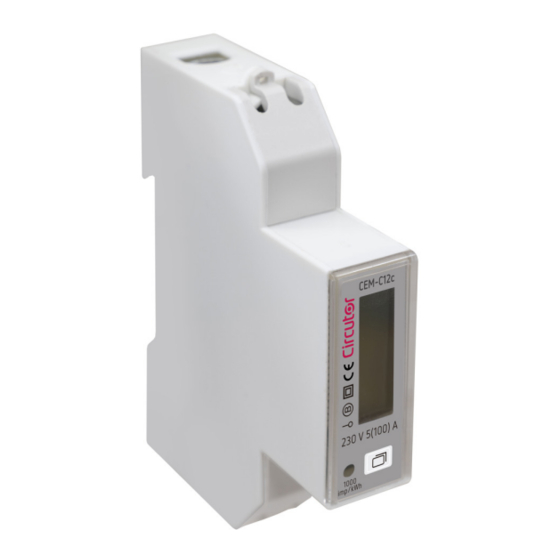

Contador de energía multifuncional
CEM-C12c
CEM-C12c-MID
MANUAL DE INSTRUCCIONES
(M362B01-01-22A)

Publicidad

loading

Resumen de contenidos para Circutor CEM-C12c

  • Página 1 Contador de energía multifuncional CEM-C12c CEM-C12c-MID MANUAL DE INSTRUCCIONES (M362B01-01-22A)
  • Página 2 CEM-C12c Manual de Instrucciones...
  • Página 3 En el presente manual, si las instrucciones precedidas por este símbolo no se respetan o realizan correctamente, pueden ocasionar daños personales o dañar el equipo y /o las instalaciones. CIRCUTOR S.A.U. se reserva el derecho de modificar las características o el manual del producto, sin previo aviso. LIMITACIÓN DE RESPONSABILIDAD CIRCUTOR S�A�U�...
  • Página 4 CEM-C12c CONTENIDO PRECAUCIONES DE SEGURIDAD �������������������������������������������������������������������������������������������������������������������������������������������3 LIMITACIÓN DE RESPONSABILIDAD �������������������������������������������������������������������������������������������������������������������������������������3 CONTENIDO ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������4 HISTÓRICO DE REVISIONES ��������������������������������������������������������������������������������������������������������������������������������������������������5 SÍMBOLOS �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������5 1�- COMPROBACIONES A LA RECEPCIÓN �����������������������������������������������������������������������������������������������������������������������������6 2�- DESCRIPCIÓN DEL PRODUCTO ����������������������������������������������������������������������������������������������������������������������������������������6 3�- INSTALACIÓN DEL EQUIPO ���������������������������������������������������������������������������������������������������������������������������������������������7 3�1�- RECOMENDACIONES PREVIAS ��������������������������������������������������������������������������������������������������������������������������������7 3�2�- INSTALACIÓN �����������������������������������������������������������������������������������������������������������������������������������������������������������8 3�3�- BORNES DEL EQUIPO ����������������������������������������������������������������������������������������������������������������������������������������������9...
  • Página 5 CEM-C12c HISTÓRICO DE REVISIONES Tabla 1: Histórico de revisiones� Fecha Revisión Descripción 06/22 M362B01-01-22A Versión Inicial SÍMBOLOS Tabla 2: Símbolos� Símbolo Descripción Conforme con la directiva europea pertinente. Equipo bajo la directiva europea 2012/19/EC. Al finalizar su vida útil, no deje el equipo en un contenedor de residuos domésticos.
  • Página 6 CIRCUTOR� 2.- DESCRIPCIÓN DEL PRODUCTO El CEM-C12c es un contador de energía monofásico para la medida de energía clase 1 (IEC 62053-21) / clase B (EN50470), con multifunción, comunicaciones RS-485 e instalación en carril DIN estándar. Es una solución ideal para instalaciones residenciales y comerciales.
  • Página 7 La instalación del equipo CEM-C12c debe ser realizada por personal autorizado y cualificado. Antes de manipular, modificar el conexionado o sustituir el equipo se debe quitar la alimentación y desconectar la medida.
  • Página 8 3�- Colocar el equipo en el carril DIN tal y como se muestra en la , Empujar hacia arriba el Figura 2 clip para fijar el CEM-C12c en el carril DIN, ver Figura 3 Figura 2:Colocar el equipo en el carril DIN�...
  • Página 9 CEM-C12c 3�3�- BORNES DEL EQUIPO Tabla 3:Relación de bornes del CEM-C12c� Bornes del equipo 1 : L, Entrada, conectado a la fase de la red B-: B-, Conexión RS-485 3: LOAD, Salida S: S, Conexión RS-485 N: N, Entrada, conectado al neutro A+: A+, Conexión RS-485...
  • Página 10 CEM-C12c 4.- FUNCIONAMIENTO El CEM-C12c mide en los 4 cuadrantes (consumo y generación). 90º Inductivo Capacitivo 180º 0º Inductivo Capacitivo -90º Figura 6:Convenio de signos� Tabla 4: Parámetros de medida CEM-C12c� RS-485 Parámetro Display Instantáneo Máximo Mínimo Tensión  ...
  • Página 11 15 minutos. De esta forma se registrarían 60 valores por hora. Periodo Integración Période d'intégration Ventana Deslizante Tiempo calculo Periodo Integración Figura 8:Ventana Deslizante� El CEM-C12c calcula la Máxima demanda con ventana fija y un periodo de integración de 15 minutos. Manual de Instrucciones...
  • Página 12 CEM-C12c 4�1�- FUNCIONES DEL TECLADO El CEM-C12c dispone de 1 tecla para moverse por las diferentes pantallas y configurar las comunica- ciones ( Figura 9 Display Tecla Figura 9: Descripción CEM-C12c� 4�2�- DISPLAY El equipo dispone de un display LCD donde se visualizan todos los parámetros ( Figura 9 4�3�- INDICADORES LED...
  • Página 13 CEM-C12c 5.- DISPLAY Los datos se pueden visualizar de 2 maneras:  Automáticamente, el equipo salta de pantalla cada 5 segundos.  Pulsando la tecla. Energía Activa total (consumida + generada) (kWh) Energía Reactiva Inductiva consumida (kVArh) Tensión (V) Corriente (A) Frecuencia (Hz) Factor de potencia (cos Φ)
  • Página 14 CEM-C12c 6.- CONFIGURACIÓN DE LAS COMUNICACIONES RS-485 Para entrar en el menú de configuración de las comunicaciones es necesario realizar una pulsación > 5 segundos mientras se visualiza cualquier pantalla de visualización. > 5s > 3s Nº de periférico > 3s Velocidad Modbus >...
  • Página 15 CEM-C12c 6�1�- NÚMERO DE PERIFÉRICO En esta pantalla se configura el número de periférico. Realizar una pulsación > 3 segundos para acceder a la pantalla de configuración. > 3s Realizar una pulsación para cambiar el valor de dígito. Realizar una pulsación >...
  • Página 16 CEM-C12c Valores de configuración  Tabla 6: Valores de configuración: Velocidad Modbus� Velocidad Modbus (Baud Rate) 9600 bps 9600 19200 bps 19200 Valores posibles 38400 bps 38400 115200 bps 115200 Realizar una pulsación para saltar al siguiente punto de programación.
  • Página 17 CEM-C12c 6�5�-BITS DE STOP En esta pantalla se configura el número de bits de stop. Realizar una pulsación > 3 segundos para acceder a la pantalla de configuración. > 3s Realizar una pulsación para cambiar la opción. Realizar una pulsación >...
  • Página 18 CEM-C12c 7.- COMUNICACIONES RS-485 Los CEM-C12c disponen de un puerto de comunicaciones RS-485 para poder visualizar los datos de medida y realizar la configuración del equipo. La visualización y configuración también se puede rea- lizar a través del software PowerStudio de CIRCUTOR.
  • Página 19 CEM-C12c Dirección: 01, Número de periférico: 1 en decimal. Función: 10, Función de escritura. Registro Inicial: 0064, Dirección del parámetro Velocidad Modbus. Nº de registros: 0001, número de registros a escribir. Nº de bytes: 02, número de bytes a escribir.
  • Página 20 CEM-C12c Tabla 10 (Continuación) : Mapa de memoria Modbus (Tabla 2) Dirección Parámetro Función Unidades Modbus Energía Activa Total (Consumida + Generada) 5B - 5C kWh x 100 Energía Reactiva Total (Consumida + Generada) 5D - 5E kvarh x 100 Tabla 11: Mapa de memoria Modbus (Tabla 3)�...
  • Página 21 CEM-C12c 8.- CARACTERÍSTICAS TÉCNICAS Alimentación Auxiliar Modo Autoalimentado Medida de Tensión Conexionado Monofásico Tensiones de referencia 230 V ~ CEM-C12c 50 / 60 Hz Frecuencia CEM-C12c-MID 50 Hz ≤ 12 VA, ≤ 1 W Consumo Circuito de medida de corriente...
  • Página 22 Equipos de medida de la energía eléctrica (c�a)� Parte 3: Requisitos particulares� EN 50470-3 Contadores estáticos de energía activa (índices de clasificación A, B y C)� CEM-C12c-MID MID (Measuring Instruments Directive): EU Directive 2014/32/EU on Measuring Instruments Annex II, Module B 47.8 Figura 12: Dimensiones del CEM-C12c� Manual de Instrucciones...
  • Página 23 10.- GARANTÍA CIRCUTOR garantiza sus productos contra todo defecto de fabricación por un período de dos años a partir de la entrega de los equipos. CIRCUTOR reparará o reemplazará, todo producto defectuoso de fabricación devuelto durante el pe- ríodo de garantía.
  • Página 24 CEM-C12c 11.- CERTIFICADO CE Manual de Instrucciones...
  • Página 25 CEM-C12c Manual de Instrucciones...
  • Página 26 CEM-C12c Manual de Instrucciones...
  • Página 27 CEM-C12c Manual de Instrucciones...
  • Página 28 CIRCUTOR S.A.U. Vial Sant Jordi, s/n 08232 -Viladecavalls (Barcelona) Tel.: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.com central@circutor.com...
