WABCO Smart Module Advanced Instrucciones página 4

6
48

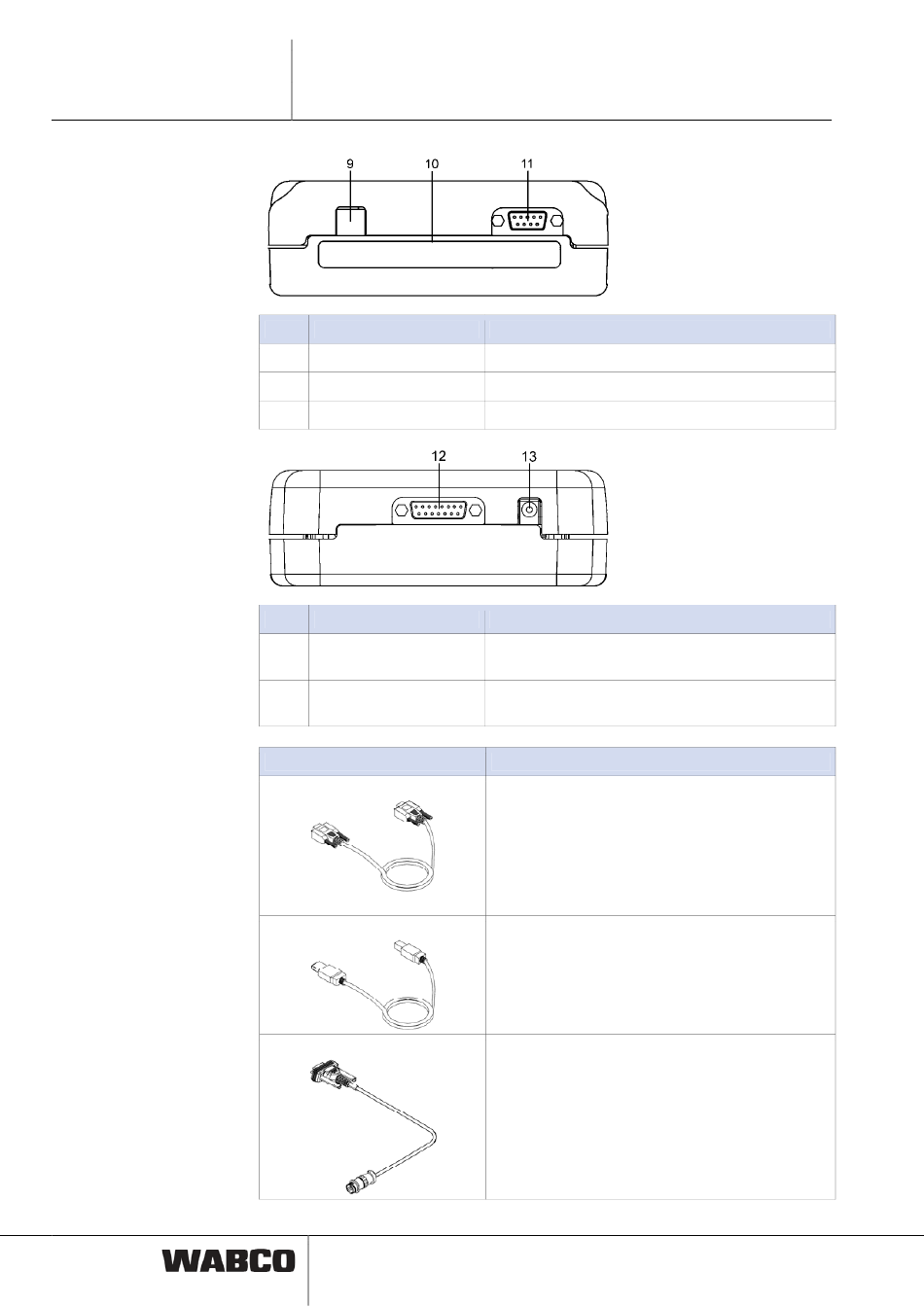

XD Smart Module (SM)
en combinación con el Toughbook
Núm. Componente
9 Puerto USB
10 Unidad de lectura
11 Puerto de serie R232
Núm. Componente
12 Conexión ECU
13 Conexión para equipo
de red
Accesorios
Cable RS232
Cable USB
Cable de prolongación
Descripción
Conexión para el Toughbook
Para ampliaciones opcionales, p. ej. WLAN
Conexión para el Toughbook
Descripción
Conexión para el cable de prolongación (para la
conexión con el interruptor "Multiswitch")
Conexión para el equipo de red
Descripción
Para la conexión del Toughbook al Smart Modu-
le (opcional)
Para la conexión del Toughbook al Smart Modu-
le (opcional)
Para la conexión al Smart Module (para la co-
nexión con el interruptor "Multiswitch")
