VTO3211D-P-S2

2.4.1 Panel frontal

El número de botones en el panel frontal varía según los modelos. El VTO3211D-P-S2 tiene un botón,
el VTO3211D-P2-S2 tiene dos botones y el VTO3211D-P4-S2 tiene cuatro botones. Aquí tomamos el
VTO3211D-P4-S2 como ejemplo.

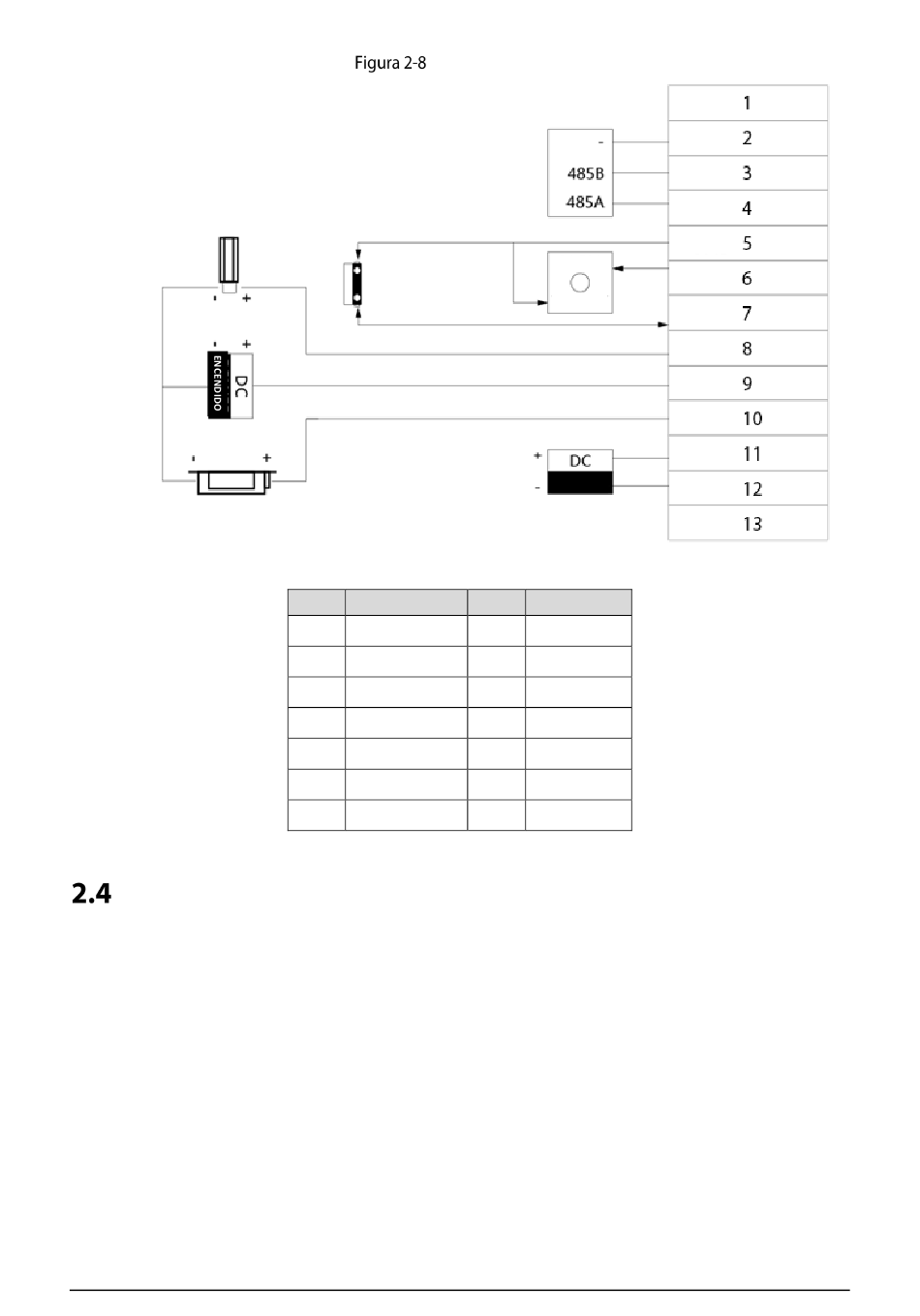

Conexión del cable
Dispositivo 485
Contacto
Botón
de la
Salir
puerta
Alimentación de 12 V
Tabla 2-8 Descripción del puerto
Núm. Descripción
1 N/A
2 GND
3 485_B
4 485_A
5 GND
6 DESBLOQ
7 COMENTARIOS —
8
PULSAR
PARA SALIR
ENCENDIDO
Núm. Descripción
8 NC
9 COM
10 NO
11 GND
12 12V
13 RED
—
