MANUAL DEL OPERADOR

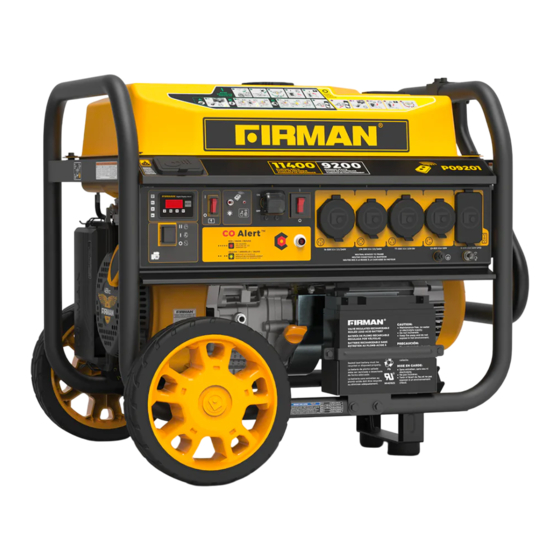

GENERADOR PORTÁTIL DE GASOLINA
Registre la información del producto como referencia cuando solicite
partes u obtenga la cobertura de la garantía.
NÚMERO DE MODELO
NÚMERO DE SERIE:
FECHA DE COMPRA:
P09201
Rev Nivel: 00
P/N:392745450 Rev:01

Publicidad

Tabla de contenido
loading

Manuales relacionados para Firman P09201

Resumen de contenidos para Firman P09201

  • Página 1 MANUAL DEL OPERADOR GENERADOR PORTÁTIL DE GASOLINA NÚMERO DE MODELO P09201 Rev Nivel: 00 Registre la información del producto como referencia cuando solicite partes u obtenga la cobertura de la garantía. NÚMERO DE SERIE: FECHA DE COMPRA: P/N:392745450 Rev:01...

  • Página 2: Tabla De Contenido

    Registre su generador Firman en línea en www.firmanpowerequipment.com INTRODUCCIÓN Gracias por comprar un generador FIRMAN. Ha seleccionado un generador de alta calidad y precisión diseñado y probado para brindarle años de servicio satisfactorio. Este generador está diseñado para funcionar exclusivamente con gasolina sin plomo. Este generador no está diseñado para el soporte de seguridad de vida.

  • Página 3: Palabras De Advertencia

    INTRODUCCIÓN PALABRAS DE ADVERTENCIA PELIGRO AVISO ADVERTENCIA PRECAUCIÓN Indica un peligro que, Indica un peligro que, Indica un peligro que, Indica una información si no se evita, resultará si no se evita, podría considerada importante, si no se evita, podría resultar en una lesión en la muerte o una pero no relacionada con...
  • Página 4 AVISO Si tiene preguntas sobre el uso previsto, póngase en contacto con el servicio de atención al cliente de FIRMAN. Este generador portátil está diseñado para ser utilizado solo con partes autorizadas por FIRMAN. Sistema Puesta A Tierra El generador tiene un sistema puesta a tierra que conecta los componentes del bastidor del generador a los terminales de tierra en los receptáculos de salida de CA.
  • Página 5 INTRODUCCIÓN 1. Solo use los cables con conexión a tierra indicados para uso en exteriores y clasificados para sus cargas. Para proporcionar energía usando cables de extensión Calibre mínimo, clasificado para exteriores Amperaje Total Hasta 15m (50 pies) Hasta 13A Hasta 15A Hasta 20A Hasta 30A...

  • Página 6: Características Y Controles

    Batería 5- Válvula de Combustible 15- Soporte Remoto Filtro de aire El mando a distancia se puede colocar Motor 459cc FIRMAN OHV dentro del soporte para facilitar el acceso. 16- Etiqueta de datos / Arranque retráctil Número de serie *Siempre estamos trabajando para mejorar nuestros productos. Así pues, el producto adjunto puede diferir ligeramente de la imagen de esta página.
  • Página 7 CARACTERÍSTICAS Y CONTROLES ① ② ④ ③ ⑧ ⑨ ⑩ ⑦ ⑥ ⑤ Español Servicio de atención al cliente: 1-844-FIRMAN1...
  • Página 8 CARACTERÍSTICAS Y CONTROLES ① ② ③ ④ ⑤ ⑥ Español Servicio de atención al cliente: 1-844-FIRMAN1...
  • Página 9 CARACTERÍSTICAS Y CONTROLES ⑦ ⑨ ⑧ ⑩ Español Servicio de atención al cliente: 1-844-FIRMAN1...

  • Página 10: Panel De Control

    Si alguna vez se reemplaza el control de Arranque remoto, es posible que deba reprogramarlo. Contacte con el servicio de atención al cliente de FIRMAN. 6. Bloqueo giratorio 120/240V, 50A - NEMA L14-30R (No protegido por GFCI). Una corriente máxima de 38.75 amperios para 240 voltios o dos cargas independientes de 120 voltios a 38.75 amperios de...

  • Página 11: Ubicación

    OPERACIÓN 14. CO Alert™ Luz indicadora de apagado por monóxido de carbono (CO) - Indica el apagado del motor debido a la acumulación de monóxido de carbono alrededor del generador o a una falla en el sistema de alerta de CO. 1.Ubicación ¡...

  • Página 12: Reducir El Riesgo De Incendio

    OPERACIÓN Reducir El Riesgo De Incendio ¡ ADVERTENCIA! El calor/los gases de escape podrían encender combustibles, estructuras o dañar el tanque de combustible causando un incendio, resultando en la muerte o lesiones graves. • Mantenga el generador portátil al menos a 1,5 m (5 pies) de cualquier estructura, árboles o vegetación de más de 30 cm (12 in) de altura.

  • Página 13: Aceite Y Gasolina

    2, Aceite y Gasolina Añadir Aceite De Motor Recomendamos usar el aceite SAE 10W-30 API SJ de FIRMAN para lograr el mejor rendimiento. Otros aceites detergentes de alta calidad (API SJ o superior) son aceptables. No utilice aditivos especiales. La temperatura ambiente determina la viscosidad adecuada del aceite para el motor.

  • Página 14: Apagado Por Bajo Nivel De Aceite

    Asegúrese de que el sumidero está completamente lleno de aceite hasta el límite superior (H). No haga funcionar el motor hasta que se corrija el problema del nivel de aceite. Contacte con el servicio de atención al cliente de Firman. Añadir Gasolina ¡...

  • Página 15: Operación A Gran Altitud Solo Con Gasolina

    Operación En Condiciones Ambientales Elevadas Su producto Firman Power Equipment está diseñado y calificado para un funcionamiento continuo a temperaturas ambientales de hasta 104°F (40°C). El generador puede operar a temperaturas de entre 5°F (-15°C) y 122°F (50°C) por períodos cortos. Si el generador es expuesto a temperaturas fuera de este rango durante el almacenamiento, el generador debe ser puesto nuevamente dentro de este rango antes de su operación.

  • Página 16: Arrancar El Generador Con Gasolina

    OPERACIÓN 3. Arrancar El Generador Con Gasolina 1. Antes de poner en marcha el generador, compruebe si hay piezas sueltas o faltantes y si hay algún daño que pueda haber ocurrido durante el envío. Asegúrese de que la bujía, el silenciador, la tapa de la gasolina y el filtro de aire estén en su lugar.
  • Página 17 OPERACIÓN 8. Solo para el arranque de retroceso - Tire de la cuerda de arranque lentamente hasta que sienta resistencia y luego tire rápidamente para arrancar el motor. 9. Solo para arranque eléctrico - Coloque el interruptor del motor en la posición START (ll) durante unos segundos y luego suéltelo.

  • Página 18: Conexión De Las Cargas Eléctricas

    • Presione el botón de reinicio hasta que se bloquee en la posición de oprimido. Si el GFCI no se reinicia como se describe, no utilice los receptáculos. Llame al servicio de atención al cliente de Firman. • Si el GFCI se dispara mientras está en uso, reinicie y pruebe la toma de corriente. Los cables eléctricos tendidos en el suelo con aislamiento desgastado pueden disparar el GFCI, utilice...

  • Página 19: Protección Contra Sobrecargas

    OPERACIÓN • No utilice el generador con cables eléctricos que estén gastados, deshilachados, desnudos o dañados de alguna manera. • • No utilice el generador bajo la lluvia o en clima húmedo. No lo haga funcionar en interiores para evitar condiciones de humedad. •...

  • Página 20: Detener El Generador

    Ha ocurrido un fallo en la alerta de CO*. Amarillo Consulte al servicio técnico autorizado de FIRMAN. •• •• *La luz amarilla parpadeará durante cinco segundos al arrancar el generador para indicar que la Alerta de CO está funcionando correctamente.
  • Página 21 OPERACIÓN 2. Operación de Arranque Remoto Sáltese este paso y vaya al paso 3 si no está usando el Arranque Remoto para apagar el motor. Presione y suelte el botón "STOP" del control remoto. El generador funcionará durante 15 segundos más mientras pasa por un ciclo de enfriamiento antes de apagarse. STOP STOP 3.

  • Página 22: Mantenimiento - Almacenamiento

    MANTENIMIENTO - ALMACENAMIENTO PROGRAMA DE MANTENIMIENTO Diario (antes Las primeras Las primeras Cada 100 Cada NOTAS ÍTEM del funciona horas 250 horas 25 horas 50 horas (o anual) -miento) Verificar condición. Ajustar la separación y limpiar. Reemplace si √ Bujía es necesario.

  • Página 23: Al Transportar El Generador

    ALTO (H) en la varilla de llenado de aceite. DRAIN PLUG AVISO Recomendamos usar el aceite SAE 10W-30 API SJ de FIRMAN para obtener el mejor rendimiento. Otros aceites detergentes de alta calidad (API SJ o superior) son aceptables. Ver Aceite y gasolina.

  • Página 24: Mantenimiento Del Filtro De Aire

    MANTENIMIENTO - ALMACENAMIENTO Mantenimiento Del Filtro De Aire (a) Retire cuidadosamente el elemento filtrante de aire de espuma y lávelo solo con detergente líquido y agua. Exprima en un paño limpio para secarlo. (b) Sature el elemento filtrante de aire de espuma con aceite de motor limpio y exprima en un paño limpio para eliminar el exceso de aceite.

  • Página 25: Mantenimiento De La Abertura De La Válvula

    MANTENIMIENTO - ALMACENAMIENTO A- Bujía B- T apón de la bujía c) Inspeccione la bujía para ver si está dañada y límpiela con un cepillo de alambre antes de volver a instalarla. Reemplace si está dañada. (d) Ajuste la separación de los electrodos a 0,7 - 0,8 mm (0,028" - 0,031"). (e) Coloque la bujía en posición y enrósquela a mano para evitar que se enrosque en forma torcida.

  • Página 26: Mantenimiento Del Generador

    4. Reemplace el supresor de chispas si está dañado. Si se necesitan piezas de repuesto, asegúrese de usar solo partes de reemplazo del equipo originales FIRMAN. 5. Coloque el supresor de chispas en el silenciador y sujételo con los tornillos.

  • Página 27: Reemplazo De La Batería

    MANTENIMIENTO - ALMACENAMIENTO Reemplazo De La Batería A(M6) 1. Retire el tapón de la bujía de la bujía. 2. Primero retire la tuerca y el perno del poste negativo (-), luego el del poste positivo (+). 3. Afloje y retire los tornillos (A) del soporte de la batería. 4.

  • Página 28: Almacenamiento A Largo Plazo

    MANTENIMIENTO - ALMACENAMIENTO Almacenamiento A Largo Plazo Es importante prevenir la formación de depósitos de goma en los componentes esenciales del sistema de combustible, como el carburador, las mangueras de combustible o el tanque, durante el almacenamiento. Los combustibles mezclados con alcohol (llamados gasohol, etanol o metanol) atraen la humedad, lo que provoca la separación y formación de ácidos durante el almacenamiento.

  • Página 29: Solución De Problemas - Especificaciones

    1. Comuníquese con un centro de 1. Fallo del sistema de CO. luz amarilla de falla de servicio autorizado de FIRMAN. CO parpadeo. Para cualquier otro asunto, contacte con el distribuidor autorizado o con el servicio de atención al cliente de Firman.
  • Página 30 SOLUCIÓN DE PROBLEMAS - ESPECIFICACIONES SPECIFICATIONS P09201 Modelo 11400 Vatios De Arranque 9200 Vatios De Funcionamiento* Voltaje Nominal De Ca 120/240V Frecuencia Nominal 60Hz Fase Una Sola Regulador De Voltaje Factor De Potencia De Cepillo Tipo De Alternador Motor FIRMAN...
  • Página 31 DIAGRAMA DE PARTES Y LISTA DE PARTES P09201 DIAGRAMA DE PARTES Español Servicio de atención al cliente: 1-844-FIRMAN1...
  • Página 32 DIAGRAMA DE PIEZAS DEL MOTOR DE 459cc Español Servicio de atención al cliente: 1-844-FIRMAN1...

  • Página 33: Diagramas De Partes - Listas De Partes - Diagrama De Cableado

    Diagramas de partes - Listas de partes - Diagrama de cableado Generador Portátil P09201 Descripción Descripción Número de parte Número de parte 392718303 FIRMAN 459cc Motor 393413016 Montaje de la pata de apoyo 357713501 Construir, cubierta delantera B 36.1 393713036 Pierna de apoyo Perno de brida M5 ×...
  • Página 34 Diagramas de partes - Listas de partes - Diagrama de cableado Descripción Descripción Número de parte Número de parte 336713693 336755004 Cubierta del interruptor del motor Cable de batería (hembra 180 mm) Vaina, conector negro 336713842 392758300 Tapa del interruptor de batería Funda, conector 336713611 392758301...
  • Página 35 Diagramas de partes - Listas de partes - Diagrama de Cableado Motor FIRMAN de 459cc Descripción Descripción Número de parte Número de parte 336718308 336723537 Placa de guía de varilla de empuje Perno de brida M6 × 8 357423500 357723538...

  • Página 36: Diagrama De Cableado

    Diagramas de partes - Listas de partes - Diagrama de Cableado Diagrama de Cableado Español Servicio de atención al cliente: 1-844-FIRMAN1...

  • Página 37: Cómo Pedir Partes De Repuesto

    FIRMAN GENERATOR registrará la garantía al recibir su tarjeta de registro de garantía y una copia de su recibo de venta de uno de los establecimientos de FIRMAN como prueba de compra. Por favor, presente su registro de garantía y su prueba de compra dentro de los diez (10) días de la fecha de compra.

  • Página 38: Instalación, Uso Y Mantenimiento

    Límites De La Garantía Implícita Y Daños Consecuentes FIRMAN renuncia a cualquier obligación de cubrir cualquier pérdida de tiempo, uso de este producto, flete, o cualquier reclamación incidental o consecuente de cualquier persona por el uso de este producto. ESTA GARANTÍA SUSTITUYE A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE IDONEIDAD COMERCIAL O DE APTITUD...

  • Página 39: Garantía Del Sistema De Control De Emisiones

    FIRMAN le recomienda que conserve todos los recibos que cubran el mantenimiento de su SORE y de sus equipos con motor, pero FIRMAN no puede negar la cobertura de la garantía únicamente por la falta de recibos o por no haber asegurado la realización de todos los mantenimientos programados.
  • Página 40 (7) FIRMAN es responsable de los daños a otros componentes del motor que se produzcan de forma aproximada por un fallo en la garantía de cualquier pieza garantizada.

  • Página 41: Síguenos En Las Redes Sociales

    SÍGUENOS EN LAS REDES SOCIALES PARA TENER LA OPORTUNIDAD DE GANAR UN SWAG DE FIRMAN FIRMAN POWER EQUIPMENT INC. Todos los derechos reservados. Queda expresamente 8716 W. Ludlow Dr. Suite #6 prohibida la reimpresión o el uso no autorizado sin una Peoria, AZ 85381 autorización por escrito.
