Manual de instalación

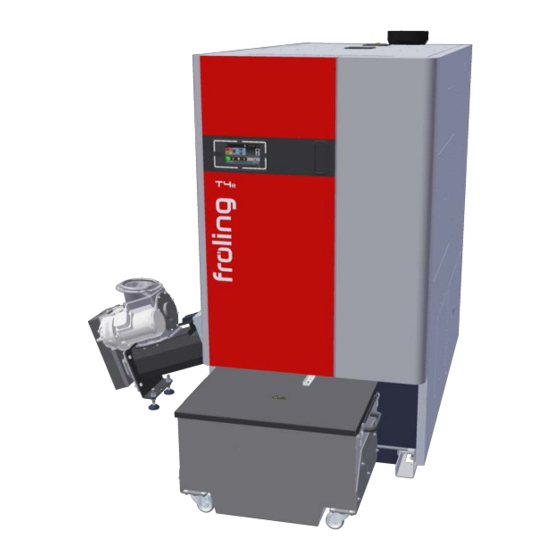

Caldera de astillas T4e 200-350
Traducción del manual de instalación original para técnicos
Lea y observe estas instrucciones, así como las advertencias de seguridad.
Nos reservamos el derecho a realizar modificaciones técnicas y no nos responsabilizamos por errores tipo-
gráficos y de impresión.
M2250322_es | Edición 02/11/2022
Publicidad
Tabla de contenido
Manuales relacionados para Fröling T4e 200
Resumen de contenidos para Fröling T4e 200
- Página 1 Manual de instalación Caldera de astillas T4e 200-350 Traducción del manual de instalación original para técnicos Lea y observe estas instrucciones, así como las advertencias de seguridad. Nos reservamos el derecho a realizar modificaciones técnicas y no nos responsabilizamos por errores tipo- gráficos y de impresión.
-
Página 2: Tabla De Contenido
5.5.1 Desmonte el embalaje de cartón y el bastidor de transporte............. 34 5.5.2 Áreas de manejo y mantenimiento de la instalación..............35 6 Montaje................................. 36 6.1 Visión global del montaje ........................36 M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 3 6.3.1 Oriente la caldera........................37 6.3.2 Montar el dispositivo de alimentación ..................37 6.3.3 Montar la válvula de equilibrado (T4e 200-250) ................ 38 6.3.4 Montar la válvula de equilibrado (T4e 300-350) ................ 39 6.3.5 Controle la elevación del retorno (T4e 200-250) ............... 40 6.3.6 Controle la elevación del retorno (T4e 300-350) ...............
-
Página 4: Generalidades
1.1 Acerca de este manual Las presentes instrucciones de montaje contienen información para los siguientes tamaños de la caldera T4e/T4e ESP: 200, 250, 300, 350; M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 5: Seguridad
La situación de peligro puede producirse y, si las medidas no se siguen, puede ocasionar lesiones leves o moderadas. NOTA La situación de peligro puede producirse y, si las medidas no se siguen, puede ocasionar daños materiales o ambientales. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 6: Cualificación De Los Instaladores
▪ Durante el transporte, la instalación y el montaje: - Ropa de trabajo adecuada - Guantes protectores - Calzado de seguridad (mín. categoría de protección S1P) M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 7: Instrucciones De Diseño
Norma técnica para la regulación de la provisión de agua caliente. DM 26.06.2015 (decreto ministerial de los requisitos mínimos) Observe las instrucciones de la norma, así como sus actualizaciones. (Italia) M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 8: Reglamentos Y Normas Para Los Combustibles Permitidos
▪ Proteja la instalación de las mordeduras y el anidamiento de animales (como son los roedores). ▪ No utilice nunca materiales inflamables en las inmediaciones de la instalación. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 9: Conexión A La Chimenea / Sistema De Chimenea
Asimismo, en el rango de funcionamiento de la caldera permitido se pueden presentar temperaturas de los humos inferiores a 160 K respecto a la temperatura ambiente. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 10: Establecer La Conexión Con La Chimenea
▪ 1,5 diámetro nominal del conducto de conexión en el caso de protección contra radiación con ventilación trasera, si bien al menos 200 mm (NM) NOTA Mantenga las distancias mínimas conforme a las normas y las directivas regionales vigentes. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 11: Orificio De Medición
La ubicación debe elegirse de modo que no exista ningún peligro para las personas. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 12: Aire De Combustión
(teniendo en cuenta que velocidad del caudal máxima debe ser de 1 m/s). Información sobre las ÖNORM H 5170 - Especificaciones constructivas y requisitos para la prevención de incendios normas TRVB H118 - Directiva técnica de prevención de incendios M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 13: Funcionamiento Conjunto Con Instalaciones De Aspiración De Aire
Un dispositivo de seguridad homologado (como un termostato de humos) garantiza que la caldera y la instalación de aspiración de aire no se utilicen al mismo tiempo, por ejemplo, mediante la desconexión de la alimentación de corriente. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 14: Agua De Calefacción
2. En las instalaciones con varios generadores de calor y con diferentes contenidos específicos de agua, el contenido específico de agua más pequeño correspondiente es determinante. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 15: Sistemas De Retención De Presión
Estas instalaciones no ofrecen ninguna eliminación de oxígeno a efectos de una protección frente a la corrosión según la norma VDI 2035 y no deben utilizarse debido a la corrosión que puede formarse. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 16: Depósito De Inercia
Recomendación: r Instale un separador de microburbujas en las tuberías hacia la caldera. Ä Tenga en cuenta las instrucciones del fabricante. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 17: Técnica
Anchura del dispositivo de alimentación Anchura de la caldera 1060 Anchura total con dispositivo de alimentación 1950 Altura total incluida la brida para salida de humos 2025 Altura de la caldera 1950 M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 18 Altura de la conexión de vaciado Altura de la conexión del sinfín de alimentación Altura de la conexión de retorno 1240 Altura de la conexión de ida 1770 1. Opcional en la T4e 200-250 M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 19: Dimensiones De La T4E 300-350
Anchura de la caldera 1280 Anchura del dispositivo de alimentación 1045 Anchura total con dispositivo de alimentación 2325 Altura total 1980 Altura de la conexión del intercambiador de calor de seguridad 1740 M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 20 Altura de la conexión de retorno 1390 Altura de la conexión de vaciado Altura de la conexión del sinfín de alimentación Altura de la conexión del tubo de salida de humos 1420 M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 21: Componentes Y Conexiones
Interruptor principal y termostato de seguridad Bomba de la elevación del retorno Servomotor con recirculación de humos Válvula de equilibrado (opcional) Accionamiento para la extracción de cenizas Vaciado 1“ Cenicero 160 litros M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 22: Datos Técnicos
Consumo de corriente auxiliar a la potencia térmica 0,135 0,183 0,214 nominal (el máx Consumo de corriente auxiliar al 30 % de la potencia 0,062 0,062 0,062 térmica nominal (el mín M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 23: T4E 200 - 250 Esp
Rendimiento anual de la calefacción de locales ηs ≥78 Datos adicionales según el Reglamento (UE) 2015/1189 Denominación T4e 200 - 250 ESP Modo de calentamiento automático Caldera de condensación Caldera de combustibles sólidos con sistema de cogeneración M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 24 1. Las emisiones de polvo, así como de compuestos orgánicos gaseosos, monóxido de carbono y óxidos de nitrógeno se indican de forma estandarizada referidas al gas de combustión seco con un contenido de oxígeno del 10 % y en condiciones normalizadas a 0 °C y 1013 mbar. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 25: T4E 300-350
0,395 nominal (el máx Consumo de corriente auxiliar al 30 % de la potencia 0,100 0,133 térmica nominal (el mín Consumo de corriente auxiliar el modo de 0,013 0,013 disponibilidad (P M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 26: T4E 300 - 350 Esp
Ü "Depósito de inercia" [} 16] Volumen de acumulación del depósito de inercia Propiedades en el modo exclusivo con el combustible preferido Calor útil emitido a la potencia térmica nominal (P M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 27: Datos Técnicos Para El Diseño Del Sistema De Salida De Humos
Presión de impulsión necesaria a carga nominal mbar 0,05 Presión de impulsión necesaria a carga parcial mbar 0,02 Máxima presión de impulsión permitida mbar Diámetro del tubo de salida de humos M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 28: Datos Para El Diseño De Una Alimentación De Corriente De Emergencia
Potencia permanente (trifásica) 6375 Tensión nominal 400 ± 6 % Frecuencia 50 ± 2 % En la T4e 300-350: Denominación Valor Potencia permanente (trifásica) 9960 Tensión nominal 400 ± 6 % Frecuencia 50 ± 2 % M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 29: Transporte Y Almacenamiento
Almacene los componentes en un lugar protegido, sin polvo y seco. Ä La presencia de humedad y de heladas puede provocar daños en los componentes, en particular en las piezas eléctricas. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 30: Incorporación
Ponga en su posición el carro elevador o el dispositivo elevador similar en la base de la caldera e incorpore los componentes. Ä T4e 200-250: Longitud de la horquilla mínima 1500 mm, capacidad de carga mínima 2500 kg Ä T4e 300-350: Longitud de la horquilla mínima 1500 mm, capacidad de carga mínima 3000 kg... -
Página 31: Desmontaje Si La Introducción Es Difícil
Retire la tapa de aislamiento que se encuentra encima del intercambiador de calor. Ä T4e 200-250: dos tapas aisladas Ä T4e 300-350: tres tapas aisladas r Afloje los dos tornillos y retire la tapa de regulación. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 32 Ä Los cables pueden permanecer en el canal de cables del panel lateral. r Desmonte la unidad de encendido y el encendedor que se encuentra junto al sinfín de alimentación. r Afloje los tornillos y retire los paneles laterales. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
- Página 33 NOTA Monte todos los componentes en el orden inverso según corresponda. Conecte la clavija del encendedor del módulo de astillas en la posición “ENCENDIDO ELÉCTRICO” y el accionamiento del sinfín de alimentación, en la posición “SINFÍN DE ALIMENTACIÓN”. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 34: Colocación En El Emplazamiento De Instalación
Retire las tintas de fijación y extraiga el embalaje de cartón tirando hacia arriba. r Desmonte el bastidor de transporte tirando hacia delante y hacia atrás. r Desmonte el bastidor de transporte lateral de la base de la caldera. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 35: Áreas De Manejo Y Mantenimiento De La Instalación
700 mm 500 mm 300 mm 700 mm 500 mm 1. En el separador de partícula electrostático ESP (opcional) 2. Área de mantenimiento para desmontar los resortes WOS tirando hacia arriba M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 36: Montaje
6.2 Accesorios incluidos en el volumen de suministro Atizador con soporte Llave para las guarniciones de puertas y la tapa Llave de cubo e/c 13 Cepillo de limpieza 24 × 50 × 1200 M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 37: Montaje De La Caldera
Fije el dispositivo de alimentación a la brida de conexión con los tornillos que ha quitado antes. r Desmonte la consola, pues ya no se necesita. r Monte el sistema de extracción completo. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 38: Montar La Válvula De Equilibrado (T4E 200-250)
Desmonte la tapa posterior del retorno, así como la tapa que se encuentra debajo. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 39: Montar La Válvula De Equilibrado (T4E 300-350)
Desmonte el panel trasero que se encuentra debajo del retorno de la caldera. r Desmonte las piezas de tubo y las llave esféricas. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 40: Controle La Elevación Del Retorno (T4E 200-250)
Ä Las uniones pueden haberse aflojado durante el transporte. Ä IMPORTANTE: Antes y después del llenado de la instalación con agua de calefacción, revise las uniones atornilladas de la elevación del retorno para asegurarse de que son estancas. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 41: Controle La Elevación Del Retorno (T4E 300-350)
Afloje la unión atornillada y adapte los rodillos a la base. r Oriente el cenicero en sentido horizontal y fije la unión atornillada. r Extraiga el cenicero y retire las placas distanciadoras. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 42 Extraiga la junta del canal correspondiente. r Vuelva a introducir la placa distanciadora y la junta en el canal. r Introduzca el cenicero en la caldera y vuelva a revisar la presión. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 43: Conexión Hidráulica
1.6 Dispositivo antirreflujo para evitar la entrada de agua estancada en la red de agua potable 1.7 Descarga libre sin contrapresión con tramo de flujo observable (por ejemplo, tolva de descarga) Válvula de seguridad M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 44: Limitador De Presión Máxima Adicional
▪ Si el nivel de agua de la caldera de calefacción es demasiado bajo, la instalación se desconecta para evitar un sobrecalentamiento de dicha caldera. NOTA No es necesario si se incorpora un limitador de presión máxima (10) Limitación de presión mínima M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 45 El desbloqueo se realiza accionando manualmente la tecla de reposición en cuanto la instalación ha aumentado a la presión de trabajo establecida. NOTA No es necesario cuando se incorpora una protección contra bajo nivel de agua (9) M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 46: Conexión Eléctrica
Algunos componentes se presentan en una versión lista para la conexión, en donde el cable está fijado en el marcador del conector con sujetacables. r Retire el sujetacables del marcador de la clavija. r Combine los diferentes conductores con el sujetacables (A). M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 47: Visión Global De Las Placas
Interruptor principal Fuente conmutada Clavija de conexión de red Bornes en fila Módulo principal Módulo de extracción Módulo del mezclador de retorno (no se Módulo de astillas utiliza) Módulo hidráulico M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 48 Termostato de seguridad (STB) Módulo digital Interruptor principal Módulo principal Módulo de astillas Interruptor magnetotérmico de 3 polos Módulo de extracción Módulo analógico Fuente conmutada Bornes en fila Módulo hidráulico M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 49: Tendido De Los Cables
Acople los siguientes componentes en los cables ya introducidos. Ä Accionamiento del sinfín de alimentación Ä Encendedor r Asegúrese de que el cable no toque componentes calientes de la caldera. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 50: Conexión A La Red Eléctrica
Ä El cliente debe encargarse de proteger la línea de alimentación (conexión de red) con un fusible de C25 A. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 51: Compensación De Potencial
Enganche la cubierta a través del canal del sinfín de alimentación y fíjela con tornillos. r Coloque la cubierta del controlador en la caja de control y desplácela hacia delante. r Fije la cubierta del controlador con tornillos de retención y arandelas de contacto. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 52 Introduzca la placa clave (B) en el interruptor de final de carrera de seguridad y cierre las dos puertas aisladas. El interruptor de final de carrera de seguridad puede adaptarse al cenicero en caso necesario. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 53: Amortiguar El Conducto De Conexión
Cree una abertura para el acceso al orificio de medición. r Retire las películas protectoras de las lengüetas que sobresalen. r Pegue entre sí las semicubiertas. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 54: Montar Soporte Para Los Accesorios
6.6.3 Pegue la placa de características adicional (en la T4e ESP) r Pegue la placa de características adicional (A) que aparece visible en la parte lateral por debajo de la placa de características de la caldera. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... -
Página 55: Puesta En Funcionamiento
Compruebe el funcionamiento y el sentido de rotación de los accionamientos y los servomotores. r Compruebe el funcionamiento del interruptor de seguridad del cajón de cenizas M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 56 7 | Puesta en funcionamiento NOTA Compruebe las entradas y salidas digitales - Consulte el manual de instrucciones del control de la caldera. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 57: Puesta Fuera De Servicio
AWG (en el caso de Austria) o a la legislación vigente de su país. r Los materiales reciclables se pueden entregar limpios y separados en un punto de reciclaje. r La cámara de combustión debe eliminarse como escombro. M2250322_es | Manual de instalación Caldera de astillas T4e 200-350... - Página 58 M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
- Página 59 M2250322_es | Manual de instalación Caldera de astillas T4e 200-350...
-
Página 60: Dirección Del Fabricante
Dirección del fabricante Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0 +39 (0) 471 060460 +33 (0) 388 193 269 info@froeling.com...
