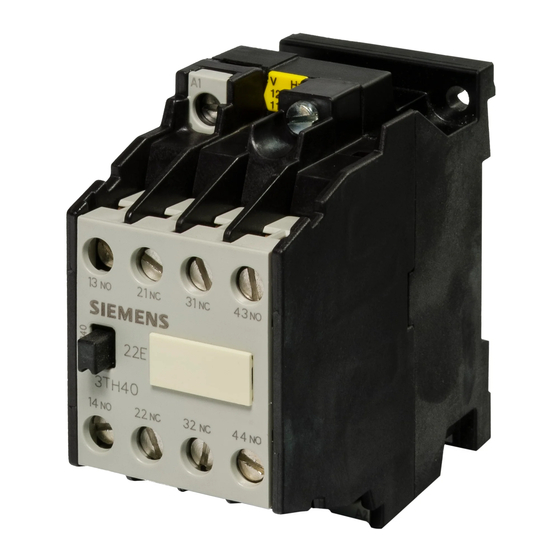

Siemens 3TH40 Instrucciones De Servicio

HilfsschÂtz
Betriebsanleitung
GEFAHR
!
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.
Die Installations- und Wartungsarbeiten an diesem Gerät dürfen nur von
einer autorisierten Elektrofachkraft ausgeführt werden.
Montage
Ma˚bilder siehe Bild I (Ma˚e in mm).
> Schraubanschlu˚
> Bild I a
wechselstrombetßtigtes SchÂtz
> Bild I b
gleichstrombetßtigtes SchÂtz
> Flachsteckanschlu˚
> Bild I c
wechselstrombetßtigtes SchÂtz
> Bild I d
gleichstrombetßtigtes SchÂtz
Mindestabstand zu geerdeten Bauteilen: 8 mm
Schnappbefestigung auf Hutschiene 35!mm nach DIN EN!50!022 oder
Schraubbefestigung auf ebener Flßche mit 2 Schrauben M4. Bei
Schraubbefestigung stets Scheiben und Federringe beilegen.
Bei der Montage SchÂtze abdecken, wenn Fremdk'rper (z.B. Bohr>
spßne) auf die Gerßte gelangen k'nnen. Bei Verschmutzungsgefahr,
starkem Staubanfall oder aggressiver Atmosphßre SchÂtze in Gehßuse
einbauen.
Zulßssige Einbaulagen siehe
> Bild ¬ a
wechselstrombetßtigtes SchÂtz
> Bild ¬ b
gleichstrombetßtigtes SchÂtz
Anschlu˚
Die Anschlu˚schrauben sind fÂr Maschinenschrauber geeignet.
Klingenbreite des Schraubendrehers: 5 ... 6 mm
Zulßssige Anschlu˚querschnitte
eindrßhtig
feindrßhtig, mit AderendhÂlse
FlachsteckhÂlse B 2,8
AWG>Leitungen
Anziehdrehmoment
Gerßteschaltplßne (Beispiele) siehe Bild √.
> Bild III a
3TH40 4S/3S+1T/2S+2T
> Bild III b
3TH42 8S/7S+1T/6S+2T
> Bild III c
3TH43 10S/9S+1T/8S+2T
Betrieb
Beachten Sie die Betßtigungsspannung (siehe Kennzeichnungsschild
der Magnetspule).
Der Schaltzustand des SchÂtzes ist an der Schaltstellungsanzeige er>
kennbar, siehe Bild IV.
Instandhaltung
Austauschbar: Magnetspule
Bestellnummern siehe Katalog.
Um die Betriebssicherheit der SchÂtze zu gewßhrleisten, dÂrfen nur
Original>Ersatzteile verwendet werden!
NEB502081110000/RS-AB/005
3ZX1012-0TH01-1BA1
2¥0,5 ... 1 mm 2
2¥1 ... 2,5 mm 2
1¥4 mm 2
2¥0,75 ... 2,5 mm 2
2¥0,3 ... 1,5 mm 2
2¥AWG 18 ... 12
.
0,8 ... 1,4 Nm/7 ... 12 lb in
3TH40, 3TH42, 3TH43
Reinigung
Staubablagerungen entfernen (absaugen).
Spulenaustausch
siehe
> Bild V a
wechselstrombetßtigte Spule
> Bild V b
gleichstrombetßtigte Spule
Auf saubere Magnetpolflßchen achten; zur Reinigung keine fettl'senden
Mittel verwenden und nicht mit scharfen Gegenstßnden kratzen!
Technische Daten
Zulßssige Umgebungstemperatur
> Betrieb
> Lagerung
Bemessungsisolationsspannung U i
Bemessungsbetriebsstrom I e /AC>12/AC>1 A
Schraubanschlu˚
Bemessungsbetriebsspannung
> 230 V
> 240 V
> 400 V
> 415 V
> 500 V
> 690 V
Bemessungsbetriebsspannung
> 24 V
> 48 V
> 110 V
> 220 V
> 440 V
> 600 V
Flachsteckanschlu˚
Bemessungsbetriebsspannung
> 230 V
> 240 V
> 400 V
> 415 V
> 500 V
Bemessungsbetriebsspannung
> 24 V
> 48 V
> 110 V
> 220 V
> 440 V
Kurzschlu˚schutz:
> Sicherungseinsßtze
NEOZED und DIAZED, gL (gG)
> Leitungsschutzschalter, C>Char.
Weitere Angaben und Zubeh'r siehe Katalog.
> 25 ...+55 ∞C
> 50 ...+80 ∞C
AC 690 V
16
Bemessungsbetriebs>
strom I e /AC>15/AC>11
A 10
A 10
A 6
A 4
A 4
A 2
Bemessungsbetriebs>
strom I e /DC>13/DC>11
A 10
A 5
A 0,9
A 0,45
A 0,25
A 0,2
Bemessungsbetriebs>
strom I e /AC>15/AC>11
A 8
A 8
A 6
A 4
A 4
Bemessungsbetriebs>
strom I e /DC>13/DC>11
A 8
A 5
A 0,9
A
0,45
A 0,25
A 16
A 16
