Figura 9. Dimensiónes De Los Disipadores De Calor - Ace MM JUNIOR Serie Manual De Usuario

RANURAS PARA MONTAJE 0.19 PULGADAS (5 MILIMETROS DE ANCHO)
TODAS LAS DIMENSIONES SON EN PULGADAS (MILIMETROS)
PART NO. DIM "A"
223-0159 4.40 (112)
223-0174 7.78 (198)
Disipador de calor se vende por separado.

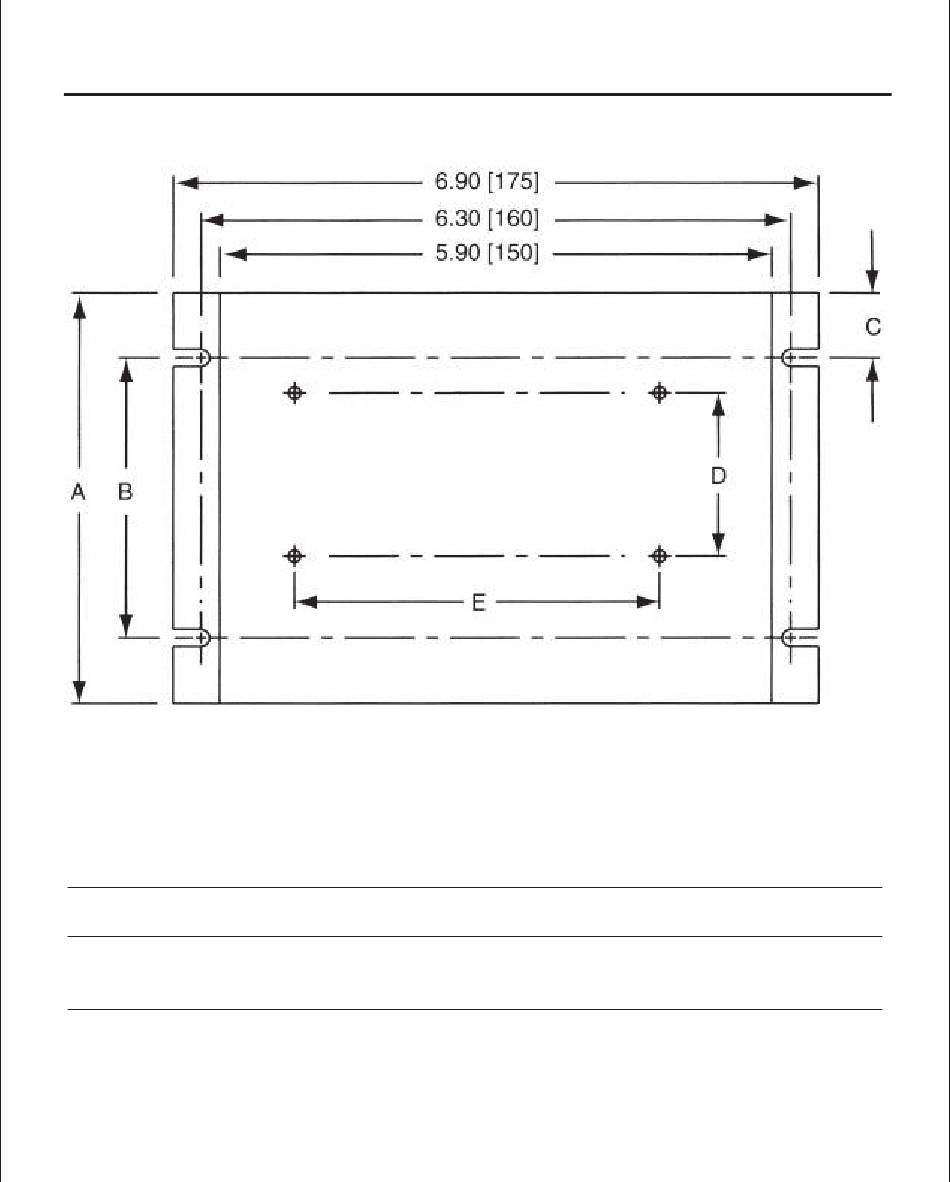

Figura 9. Dimensiónes de los Disipadores de Calor
2 ORIFICIOS PARA CONDUIT 0.88 (22)
DIM "B"
3.00 (76)
6.00 (152)
DIM "C" DIM "D"
0.7 (18) 1.75 (44)
0.89 (23) 6.00 (152)
Dimensiónes 11
DIM "E"
3.90 (100)
5.35 (136)
