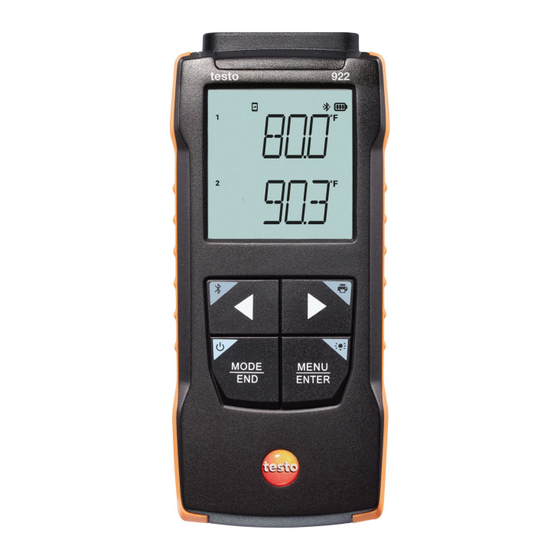

- Página 1 922 – Termómetro diferencial para TP tipo K 0560 0922 Manual de instrucciones...
- Página 2 6.2.3 Establecer una conexión Bluetooth ® ............9 Establecer una conexión Bluetooth ® con la App testo Smart ....10 6.3.1 Utilización del producto ..............11 Control en el instrumento de medición ..........11 Realizar ajustes ..................12 7.1.1 Abrir modo de configuración ..............13 7.1.2...
- Página 3 Índice Control a través de la App testo Smart ..........19 Vista general de los elementos de manejo .......... 19 Opciones de la App ................21 Seleccionar idioma ................21 8.2.1 Mostrar la información de la App ............21 8.2.2 Mostrar el Tutorial ................
- Página 4 Aténgase a las instrucciones que encontrará en este manual para las tareas • de mantenimiento del instrumento. Siga las instrucciones paso a paso. Utilice solamente repuestos originales Testo. • Pilas y baterías El uso incorrecto de pilas y baterías puede hacer que estas se dañen, •...
- Página 5 Una vez finalizada su vida útil, lleve el producto a un centro de reciclaje • especial para equipos eléctricos y electrónicos (tenga en cuenta las leyes vigentes en su país) o devuelva el producto a Testo para su eliminación. N.° de reg. WEEE DE 75334352 •...
- Página 6 4 Utilización conforme a las especificaciones El testo 922 es un analizador compacto de 2 canales para la medición de temperaturas. Su uso está destinado exclusivamente a recintos interiores. El producto ha sido concebido para las siguientes tareas/áreas: Área HVAC...
- Página 7 5 Descripción del producto 5 Descripción del producto Vista general de instrumentos 1 Teclas de mando 2 Pantalla 3 Zócalos de conexión de la sonda 4 Altavoz con sonido de alarma 5 Compartimiento para pilas Explicación de símbolos Observar el manual de instrucciones...
- Página 8 6 Primeros pasos 6 Primeros pasos Colocar / cambiar las pilas ADVERTENCIA Peligro de lesiones graves al usuario y/o destrucción del instrumento. Existe el peligro de explosión si se sustituyen las pilas por un tipo erróneo. - Utilizar únicamente pilas alcalinas no recargables. El instrumento está...
- Página 9 6 Primeros pasos Las pilas pueden reciclarse. Operaciones básicas Conexión de las sondas 6.2.1 A través de los zócalos de conexión de la sonda en la parte frontal del instrumento se pueden conectar sondas de medición enchufables. Inserte el conector de la sonda en el zócalo de conexión del instrumento de medición.
- Página 10 6 Primeros pasos Establecer una conexión Bluetooth ® El instrumento puede vincularse a la App testo Smart a través de la conexión por Bluetooth ® El analizador está encendido. Para activar la conexión por Bluetooth ® por primera vez, se debe presionar (aprox.
- Página 11 Si es necesario, apague y encienda nuevamente el instrumento que se debe conectar para reiniciar el módulo de conexión. Si la App testo Smart está conectada al instrumento de medición, en la pantalla del instrumento de medición se visualiza el símbolo El instrumento de medición sincroniza automáticamente sus ajustes...
- Página 12 7 Utilización del producto Control en el instrumento de medición El instrumento está encendido. La App testo Smart está instalada en el smartphone y conectada al instrumento a través de Bluetooth ® Los ajustes y el control se ejecutan en el instrumento o a través de la ...
- Página 13 7 Utilización del producto Indicador del valor medido Canal de medición 1 Indicador del valor medido Canal de medición 2 Tecla Imprimir ► Iluminación MENU/ENTER Tecla Realizar ajustes 7.1.1 Seleccionar funciones, abrir y ajustar Presionar la tecla respectiva para seleccionar las funciones Segunda asignación (presión prolongada) Todas las teclas con una esquina gris tienen una segunda asignación que puede seleccionarse pulsando la tecla de forma prolongada (2 s).
- Página 14 7 Utilización del producto Función Posibilidades de ajuste / información Iluminación de pantalla (presión OFF (iluminación de pantalla inactiva) prolongada) o ON (iluminación de pantalla activa) MENU/ENTER Abrir modo de configuración Iniciar medición temporal / grabar valores medidos puntuales (posibilidad de manejo directamente en el analizador, si está...
- Página 15 7 Utilización del producto Ajustar unidad 7.1.3 El modo de configuración está abierto, se muestra "UNITS". Mediante ◄ ► es posible seleccionar entre las unidades de medida métricas ("METR") e imperiales ("IMPER") y confirmar con MENU/ENTER. La unidad ajustada actualmente parpadea. Ajustar la unidad deseada con ◄...
- Página 16 7 Utilización del producto YES: Restablecer. Aquí se muestran nuevamente todos los menús que se habían ocultado con la App testo Smart. El instrumento regresa a la vista de medición. Restablecimiento del analizador 7.1.7 El modo de configuración está abierto, se muestra "RESET".
- Página 17 7 Utilización del producto Retención del valor medido, visualización 7.2.2 del valor máximo / mínimo El valor medido actual puede retenerse. Los valores máximos y mínimos desde el último encendido del instrumento pueden mostrarse en la vista estándar o durante una medición puntual o temporal. Presionar varias veces ◄...
- Página 18 7 Utilización del producto Presionar MODE/END. parpadean. Se visualizan el número de los valores medidos y el promedio puntual calculado. Volver a cambiar a la vista de medición: Presionar MODE/END. Realización de la generación del promedio 7.2.5 temporal Presionar dos veces MODE/END. ...
- Página 19 /IRDA (modelo 0554 0621) está ® conectada mediante Bluetooth y encendida. La fase de inicialización puede tomar hasta 30 segundos durante el establecimiento de la primera conexión entre un analizador testo y la impresora testo Bluetooth /IRDA. ® ►...
- Página 20 8 Control a través de la App testo Smart Si el analizador está conectado a la App testo Smart, el manejo se ejecuta principalmente a través de la App. El analizador permanece en la vista de medición y los menús de ajuste no pueden abrirse en el analizador.
- Página 21 8 Control a través de la App testo Smart Otros símbolos en la interfaz de usuario de la App (sin numeración) Un nivel atrás Salir de la vista Compartir datos de medición / informe Buscar Favorito Borrar Información adicional Mostrar informe Selección múltiple...
- Página 22 8 Control a través de la App testo Smart Opciones de la App Seleccionar idioma 8.2.1 Pulsar Seleccionar Ajustes. Seleccionar Idioma. Se visualiza una lista de selección. Seleccionar el idioma deseado. Se ha modificado el idioma. Mostrar la información de la App 8.2.2...
- Página 23 8 Control a través de la App testo Smart Menús de aplicación Seleccionar menú de aplicación 8.3.1 Pulsar Se visualiza una selección de menús para las distintas aplicaciones. Seleccionar la aplicación deseada. Se visualiza su aplicación deseada. Definición de favoritos 8.3.2...
- Página 24 8 Control a través de la App testo Smart Ejecución de ajustes en el analizador El analizador está conectado a la App testo Smart. Pulsar Se abre el menú principal. Hacer clic en Sensores. Se abre el menú de Sensores.
- Página 25 8 Control a través de la App testo Smart Hacer clic en el texto azul debajo de un título del ajuste para activar o desactivar los ajustes o para acceder a una ventana de entrada con el fin de introducir un valor concreto o seleccionar una unidad.
- Página 26 8 Control a través de la App testo Smart Configuración del menú del analizador 8.4.1 Mediante la App testo Smart es posible ajustar cuáles menús de ajuste deben estar disponibles directamente en el analizador o estar ocultos. Ajustes Sensores La ficha en el menú...
- Página 27 8 Control a través de la App testo Smart Desactivar la casilla de verificación para los menús del analizador que no se muestran directamente en el analizador. Los menús que pertenecen a las entradas que se van a desactivar ya no se visualizan más en el menú...
- Página 28 8 Control a través de la App testo Smart Hacer clic en Media de los valores medidos. Se abre la ventana para el promedio de los valores medidos. Introducir el valor entre 2 y 20 de valores medidos. Las modificaciones en los ajustes del analizador realizadas en la App ...
- Página 29 8 Control a través de la App testo Smart Activar con la corredera la función Compensación de superficies. Introducir el valor para la compensación de superficies y confirmar mediante OK. Transferir los cambios al instrumento de medición y confirmar la sincronización con la App en el instrumento de medición con "SYNC...
- Página 30 8 Control a través de la App testo Smart Hacer clic en para confirmar los ajustes. Exportación de valores de medición Exportación (Export) Informe (Report) Borrar (Delete) Pulsar Seleccionar Memoria. Seleccionar medición. Hacer clic en...
- Página 31 PDF con todos los valores medidos (Create PDF with all readings) hasta 30 páginas debido al tamaño final del archivo. Por el contrario, en el software testo DataControl se pueden crear informes PDF para todas las mediciones sin limitaciones. ...
- Página 32 8 Control a través de la App testo Smart Ejecución de la actualización de firmware Información de Observe que el interruptor esté siempre activo en instrumentos para Activar actualización para instrumentos conectados. Si hay un nuevo firmware disponible para su analizador, después de conectar el instrumento con la App testo Smart aparece una notificación...
- Página 33 Después de la actualización, el analizador se reinicia. El firmware puede revisarse en el menú del instrumento o en la App. Después de la actualización del instrumento se recomienda reiniciar la App testo Smart. 9 Mantenimiento del producto Colocar / cambiar las pilas ADVERTENCIA Peligro de lesiones graves al usuario y/o destrucción del instrumento.
- Página 34 10 Datos técnicos testo 922 10 Datos técnicos testo 922 Características Valor Parámetros de medición °C, °F Exactitud ±(0,5 °C + 0,3 % del valor medido) Resolución 0,1 °C (-50 … +499,9 °C) 1 °C (otros rangos) Rango de medición -50 …...
- Página 35 BT Fail Bluetooth ® no pudo Bluetooth establecerse ® Reiniciar el instrumento de • medición, reiniciar la App testo Smart. • Comprobar las Visualización en No se pudo ejecutar conexiones por Bluetooth ® pantalla: Print Fail correctamente la y desactivarlas o impresión...
- Página 36 ® Si no hemos respondido a su pregunta: Diríjase a su distribuidor oficial o al servicio de atención al cliente de Testo. Encontrará los datos de contacto en la solapa posterior de este documento o en el sitio web www.testo.com/service- contact.
- Página 37 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Alemania Tel.: +49 7653 681-0 Correo electrónico: info@testo.de www.testo.com 0970 9922 es 01 - 12.2022...
