- Página 1 Equipos aire-aire PJ MANUAL DE USUARIO NE 17.91 F 12 - 2021 Regulación electrónica...
- Página 2 Í N D I C E 1 - DESCRIPCIÓN GENERAL..................................3 1.1. Terminal gráfi co VecticGD .................................3 1.2. Terminal de usuario TCO (opcional) ..............................3 1.3. Sensores ......................................4 1.4. Módulos de expansión pCOe (opcional) ............................4 1.5. Driver EVDEVO (opcional) ................................4 1.6. Placa SMALL (opcional) ..................................5 1.7.
- Página 3 También gestiona una conexión local entre unidades mediante ● Detector de fi ltros sucios. una red pLAN (Vectic Local Area Network), permitiendo, para un máximo de 15 unidades, la comunicación de datos e información. ● Central de detección de humos.
- Página 4 Esto se soluciona mediante módulos de expansión pCOe conectados en serie al Field-Bus. Sensores incluidos con la regulación Vectic: Los sensores conectados de serie en la placa de control son: Módulo con dirección 8: ●...
- Página 5 1 - DESCRIPCIÓN GENERAL 1.6. Placa SMALL (opcional) Soluciones de supervisión Una placa SMALL conectada en serie al Field-Bus permite la gestión Para los equipos con tarjetas Ethernet pCO Web y RS485 Carel / de los siguientes opcionales: Modbus, están disponibles las siguientes soluciones de supervisión en función de las dimensiones de la instalación: Placa con dirección 4: pCO Web...
- Página 6 Importante: para utilizar alguna de las siguientes funcionalidades es pLAN (Vectic Local Area Network) como Maestro, Esclavo o como necesario confi gurar en el “Programa de selección” un equipo como Back-up.

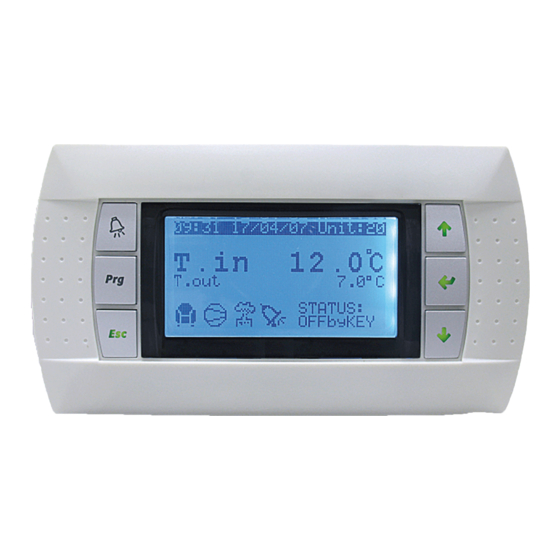

- Página 7 2 - INTERFACES CON EL USUARIO 2.1. Terminal gráfi co VecticGD (estándar) Características Teclas y combinaciones (guía rápida) ● Pantalla LCD FSTN (132 x 64 píxeles), retroiluminada en color Tecla Función azul. ● La pantalla proporciona explicaciones detalladas del control en Alarma Si la tecla está...
- Página 8 2 - INTERFACES CON EL USUARIO 2.2. Terminal de usuario TCO (opcional) Características Teclas y combinaciones (guía rápida) ● Pantalla LCD, retroiluminada en color azul. Tecla Función ● Sonda de temperatura ambiente incorporada. Modo de Permite seleccionar el modo de fun- ●...
- Página 9 3 - ESTRUCTURA DE MENÚS EN EL TERMINAL GRÁFICO VECTICGD Menu principal Nivel acceso Menu fabricante 01.Estado unidad Nivel 1 a.Config. Unidad 02.On/Off unidad Nivel 1 b.Config. Desescarche 03.Consignas Nivel 1 c.Config. Compresor 04.Verano/Invierno Nivel 1 d.Config. Regulacion 05.Prog. horaria Nivel 1 e.Config.
- Página 10 4 - INFORMACIÓN SOBRE EL ESTADO DE LA UNIDAD Pantalla de inicio Off: Apagado. Off remoto: Si está habilitado un paro remoto. Cuando se enciende el terminal gráfi co VecticGD aparece esta pantalla que muestra la siguiente información: Off por fase: Si el equipo está parado por programación horaria. Estado opcionales disponibles: Fcool: Free-cooling activo.
- Página 11 5 - PARO / MARCHA DE LA UNIDAD Existen diferentes procedimientos para el paro/marcha (Off /On): Por teclado (desde el terminal): ● Nota: Consultar los distintos tipos de horarios en el capítulo de “Programación horaria”. Este procedimiento es siempre válido. Si la unidad se para desde el terminal no puede ser arrancada a través de ninguno de los Para que se pueda realizar el paro/marcha por fase horaria en otros procedimientos.
- Página 12 6 - SELECCIÓN DE CONSIGNAS La regulación de la temperatura ambiente se realiza por la puesta en VV Consigna de la batería de agua caliente en modo FRÍO marcha del equipo: compresores y/o apoyo disponible (resistencia VI Consigna de la batería de agua caliente en modo CALOR eléctrica, batería de agua...).
- Página 13 7 - SELECCIÓN DEL MODO DE FUNCIONAMIENTO Existen diferentes procedimientos para la selección del modo de * Por temperatura interior: El equipo pasa del funcionamiento funcionamiento: en modo FRÍO a CALOR o viceversa en función de la tem- peratura medida por la sonda de aire ambiente (o retorno) y En el terminal gráfi...
- Página 14 7 - SELECCIÓN DEL MODO DE FUNCIONAMIENTO 7.1. Funcionamiento modo FRÍO (verano) 7.2. Funcionamiento modo CALOR (invierno) La regulación comparará la lectura de temperatura de la sonda de La regulación comparará la lectura de temperatura de la sonda de aire aire ambiente (o de retorno) con el valor fi...
- Página 15 8 - PROGRAMACIÓN HORARIA 8.1. Programación horaria: terminal VecticGD ● Horario solo cambio de consigna: se establecerán dos tempe- El terminal gráfi co VecticGD incorpora un programador horario con posibilidad de 3 programas diferentes. Permite escoger para cada raturas de consigna de regulación en las pantallas PH07 (Verano) y PH08 (Invierno): una, durante los tramos del programa (Set.
- Página 16 8 - PROGRAMACIÓN HORARIA En las pantallas PH14 (Verano) y PH15 (Invierno) se establecerán PH10 las 3 consignas de regulación: Horario con marcha * Set.CONFORT: consigna estándar del equipo. por SP limite (Inv.) Set.Interno 21.0ßC * Set.ECONOMY: consigna más alejada del punto de confort, Set.Limite 13.0ßC utilizada en las horas con baja ocupación.
- Página 17 8 - PROGRAMACIÓN HORARIA 8.2. Programación horaria: terminal TCO Programa diario Si se activa el terminal TCO (opcional), se puede realizar la progra- En las pantallas PH04, PH05 y PH06 se pueden crear tres pro- mación horaria de dicho terminal. gramas horarios, cada uno de ellos con un máximo de tres tramos horarios en los que el equipo estará...
- Página 18 8 - PROGRAMACIÓN HORARIA Si se desea continuar con la programación horaria, con el terminal Como mínimo será necesario defi nir dos tramos para cada día, ya que para cada tramo sólo se establece la hora de inicio y no la de en la pantalla de inicio de la programación (TIME BAND) se debe fi...
- Página 19 En el grupo de pantallas 15. Versiones del MENÚ PRINCIPAL se En la segunda pantalla del menú se muestran las características visualiza información sobre la versión del software instalado. principales del hardware. SOFTWARE HARDWARE Vectic Contro1 Tipo tarjeta: Tamaño tarjeta: medium Version: 14.4.000 00 Memoria flash:...
- Página 20 11 - SEGURIDADES 11.1. Función desescarche pore el equipo: resistencias eléctricas, batería de agua caliente Con el equipo funcionando en modo CALOR se realiza el quemador de gas o caldera de gas. desescarche de la batería exterior por inversión de ciclo, para eliminar el hielo que se va acumulando sobre ella.
- Página 21 11 - SEGURIDADES 11.4. Detector fugas de refrigerante R-454B (de serie) Debido a la categoría A2L del refrigerante R-454B (ligeramente • El parámetro "%LFL rearm." (por defecto 10%) permite ajustar infl amable), los equipos que incorporan este refrigerante requieren el porcentaje de LFL (límite inferior de infl amabilidad) por debajo del cual cesa la alarma por fuga de refrigerante (OFF del ciclo de la instalación de un detector de fugas.
- Página 22 11 - SEGURIDADES 11.6. Bloqueo de compresores 11.9. Protecciones por baja temperatura ex- terior (opcional) Si se produce un corte de tensión superior a 2 horas, los compresores permanecerán bloqueados hasta que el equipo no permanezca 8 Mediante el módulo de expansión pCOe con dirección 8, el control horas continuadas con tensión.
- Página 23 12 - ALARMAS 12.1. Visualización de alarmas En el terminal gráfi co VecticGD: En el terminal TCO (opcional): Si la pantalla muestra el icono existe(n) alarma(s) activa(s). Si la tecla está retroiluminada en color rojo existe(n) alarma(s) activa(s). Pulsando sucesivamente la tecla Pulsando una vez la tecla se visualizará...
- Página 24 12 - ALARMAS 12.3. Listado de alarmas Alarmas controladas Paro Paro circ. Tipo de Retardo Actuación Nivel VecticGD TCO Dir. equipo afectado rearme alarma (**) Térmico compresores y ventilador(es) Paro circuito 1 o circuito de recupe- 1 (2 con rear- exterior(es) del circuito 1 o del circuito de Sí...
- Página 25 12 - ALARMAS Alarmas controladas Paro Paro circ. Tipo de Retardo Actuación Nivel VecticGD TCO Dir. equipo afectado rearme alarma (**) Sólo señalización Sonda RS485 nº1 sin comunicación Auto Sí, 10 s Paro zona 1 (con zonifi cación AL30b AL3002 163 del caudal de aire) Sólo señalización Sí, 10 s...
- Página 26 12 - ALARMAS Alarmas controladas Paro Paro circ. Tipo de Retardo Actuación Nivel VecticGD TCO Dir. equipo afectado rearme alarma (**) Sonda temperatura entrada agua BAC Auto Solo señalización AL64 AL64 (módulo expansión pCOe dir.8) Sonda temperatura salida agua BAC (mó- Se activa la bomba y la válvula Auto Sí...
- Página 27 Importante: Todos los parámetros del nivel 1 son accesibles para el usuario fi nal sin ningún tipo de contraseña. Los parametros con niveles de acceso 2 y 3, están protegido por contraseñas y se pueden consultar en el manual completo de la regulación Vectic.
- Página 28 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Estado unidad” (...continuación) 01.Estado unidad Dir. Pantalla Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo NUM_WO_DIG_2 Numero de Orden de Trabajo del equipo (dígito 2) Entera R Entera R NUM_WO_DIG_3...
- Página 29 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Verano/Invierno” 04.Verano/Invierno Dir. Pant. Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo Selección del modo FRÍO/CALOR: 0: panel 1: remoto (por entrada digital) FC01 SEL_FRIO_CALOR Entera R/W 59 2: auto 3: sólo ventilación...
- Página 30 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Programación horaria” (...continuación) 05.Prog. horaria Dir. Pant. Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo PH04 M_PAR_1C Minuto paro tramo 3 programa 1 Entera R/W 85 PH05 H_ARR_2A Hora arranque tramo 1 programa 2 Entera R/W 86...
- Página 31 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Programación horaria” (...continuación) 05.Prog. horaria Dir. Pant. Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo PH13 MOD_SCHED_GRAPH_CIAT_1.Fh_02_30 Horario 02:30 Set_Limit --- Entera R/W PH13 MOD_SCHED_GRAPH_CIAT_1.Fh_03_00 Horario 03:00 Set_Limit --- Entera R/W PH13 MOD_SCHED_GRAPH_CIAT_1.Fh_03_30 Horario 03:30...
- Página 32 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Entradas/Salidas” 06.Entradas/Salidas Dir. Pantalla Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo TEMP_RET Visualización temperatura aire de retorno -99.9 99.9 °C Analóg. R/W 1 TEMP_EXT Visualización temperatura aire exterior -99.9 99.9 °C...
- Página 33 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Entradas/Salidas” (...continuación) 06.Entradas/Salidas Dir. Pantalla Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo I06a TEMP_CAL_HP_C1 Temperatura calculada alta presión circuito 1 -99.9 99.9 °C Analóg. R MOD_EVO_ONBOARD_SPEC_2.A68_ I06b Sobrecalentamiento en la válvula del circuito 2...
- Página 34 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Entradas/Salidas” (...continuación) 06.Entradas/Salidas Dir. Pantalla Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo Estado entrada digital 5: termistor seguridad apoyo eléctrico / señal DIN05_TS_VIRT Digital R/W alarma quemador o caldera de gas DIN06_FS_VIRT Estado entrada digital 6: control fi...
- Página 35 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Entradas/Salidas” (...continuación) 06.Entradas/Salidas Dir. Pant. Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo MOD_MB_UPC_ZONIFICA_CIAT_1. Estado compuerta de impulsión de la zona 3 (zonifi cación del I09zn Digital W APERTURA_COMPUERTA_IMP_ZONA3...
- Página 36 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Entradas/Salidas” (...continuación) 06.Entradas/Salidas Dir. Pantalla Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo MOD_MB_ENERGY_METERS Lectura medidor de energía: potencia fase 2 999.9 kW Analóg. R _CIAT_1.Power_2_L_SPV MOD_MB_ENERGY_METERS Lectura medidor de energía: potencia fase 3...
- Página 37 13 - LISTA DE PARÁMETROS DE CONTROL CON “NIVEL DE ACCESO 1” Parámetros de “Histórico de fallos” 11.Historico fallos Dir. Pantalla Parámetro Descripción del parámetro Valor Mín. Máx. UOM Tipo Last_Ind_Read Última entrada de alarma Entera R MASK_CODE Descripción de la alarma Entera R MASK_HOUR Hora...
- Página 38 14.1. Placa principal de control J1 - alimentación 230 Vac RX-/TX- +Vdc RX+/TX+ J2 - alimentación Terminal VecticGD (pLAN) sondas +5 Vréf Vectic pantalla Vout RX-/TX- RX+/TX+ (RS485) J3 - entradas Sonda Tª ambiente (NTC) analógicas o humedad ext.(4-20mA) Terminal TCO Transductor baja presión...
- Página 39 Sonda Tª Sonda Tª Sonda Tª (cálculo (cálculo o Tª+HR o Tª+HR o Tª+HR o Tª+HR potencia) potencia) nº1 nº2 nº3 nº4 Vectic +(G) M(G0) +(G) M(G0) +(G) M(G0) +(G) M(G0) +(G) +(G) M(G0) +(G) M(G0) 24 Vac Configuración de las sondas RS485:...
- Página 40 Nota: Si el terminal se va a integrar en la red pLAN, remitirse al manual completo de la regulación Vectic, en el que se explica la En caso de un fallo de comunicación la pantalla mostrará “ ”. Por confi...
- Página 41 14 - CONEXIONES 14.4. Conexión de los módulos de expansión pCOe a la placa de control (opcional) Dirección 8 Dirección 9 Vectic Módulo pCOe dirección 8 Entradas analógicas resistencia tubería alimentación BAC o salida config. FRÍO / CALOR a distancia +48Vcc o 24Vca común...
- Página 42 (opcional) se realiza con una placa SMALL conectada DI7: paro remoto en serie al Field-Bus. Dirección 4. Conector J10 Conector J1 Conexión Fieldbus RS485 con la placa de control Vectic. Alimentación placa Dirección de la placa = 4 Conector J2 Conector J11 Alimentación sondas...
- Página 43 (opcional) se realiza con una placa SMALL DI7: paro remoto conectada en serie al Field-Bus. Dirección 11. Conector J6 Conexión tarjeta serie RS485 con la placa de control Vectic Conector J1 Dirección de la placa = 11 Alimentación placa...
- Página 44 15 - CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS Placa principal CPU instalada en el cuadro eléctrico del equipo que permite la adquisición de datos, el tratamiento por el microcontrolador y la gestión completa del funcionamiento del equipo. El programa y los parámetros se almacenan en una memoria no volátil, asegurando su almacenamiento incluso en el caso de fallo de alimentación (sin necesitar una batería auxiliar).
- Página 45 15 - CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS Módulos expansión pCOe CARACTERÍSTICAS GENERALES Condiciones de almacenamiento -40T60 ºC; %HR 90 sin condensación Condiciones de funcionamiento -20T70 ºC; %HR 90 sin condensación Grado de Protección IP40 sólo en el panel frontal Contaminación medioambiental Clasifi...
- Página 46 15 - CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS Terminal VecticGD CARACTERÍSTICAS TÉCNICAS PANTALLA Tipo Gráfi co FSTN Retroiluminación LED azul (controlado mediante software) Resolución 132 x 64 pixel CARACTERÍSTICAS TÉCNICAS ALIMENTACIÓN Alimentación mediante cable telefónico o fuente externa 18/30 Vdc protegida con un Tensión fusible externo de 250 mAT Potencia máxima absorbida...
- Página 47 15 - CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS 15.1. Sonda ambiente Versión para pared (DPW) ● Apretar el tornillo en la abrazadera para su fi jación. Grado de protección de la caja: IP30 Grado de protección del elemento sensible: IP30. Instrucciones de montaje y conexión ●...
- Página 48 15 - CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS Instalación en conducto (retorno) ● Cerrar la sonda girando la tapa en sentido horario (fi g.4). ● La versión para conducto se puede conectar al conducto del aire de estas dos maneras: ±0.3 3.54 “...
- Página 49 16 - RESOLUCIÓN DE PROBLEMAS ● La unidad no arranca (el LED de alimentación de la tarjeta principal - Verifi que que el capilar de la sonda no está obstruido. está apagado). - La escala completa establecida por el software corresponde Verifi...
- Página 50 Notas: Ve c t i c E S - 5 0...
