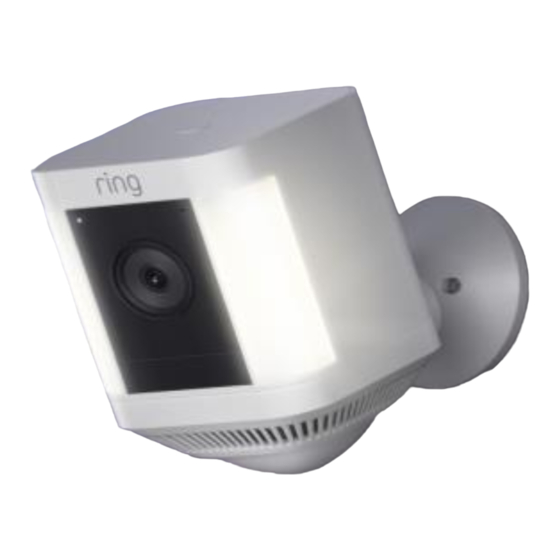

Ring Spotlight Cam Plus: Disassembly guide for recycling
Ring Spotlight Cam Plus:
Disassembly guide for recycling
Guide de désinstallation plus
pour le recyclage
Zerlegeanleitung für das Recycling
Guida allo smontaggio per il riciclaggio
Guía de desmontaje para su reciclaje
Demontagehandleiding voor recycling
Amsterdam, September 2022
Publicidad
Manuales relacionados para ring Spotlight Cam Plus
Resumen de contenidos para ring Spotlight Cam Plus
- Página 1 Ring Spotlight Cam Plus: Disassembly guide for recycling Ring Spotlight Cam Plus: Disassembly guide for recycling Guide de désinstallation plus pour le recyclage Zerlegeanleitung für das Recycling Guida allo smontaggio per il riciclaggio Guía de desmontaje para su reciclaje Demontagehandleiding voor recycling...
- Página 2 Ring Spotlight Cam Plus: Disassembly guide for recycling Tools needed / Benötigte Werkzeuge / Strumenti richiesti / Herramientas necesarias / Benodigd gereedschap Phillips head screwdriver Tournevis cruciforme Kreuzschlitzschraubendreher Funnel Cacciavite a taglio Destornillador Phillips Kruiskopschroevendraaier...
- Página 3 Ring Spotlight Cam Plus: Disassembly guide for recycling Remove the speaker box. Retirez le boîtier du haut- parleur. Entferne die Lautsprecherbox. Rimuovi la cassa dell'altoparlante. Retira la caja del altavoz. Verwijder de luidsprekerbox.
- Página 4 Ring Spotlight Cam Plus: Disassembly guide for recycling Remove the dovetail bracket. Retirez le support à queue- d’aronde. Entferne die Schwalbenschwanzhalterun Rimuovi la staffa a coda di rondine. Retira el soporte. Verwijder de zwaluwstaartsteun.
- Página 5 Ring Spotlight Cam Plus: Disassembly guide for recycling Loosen the four screws and open the top cover with a crowbar. Desserrez les quatre vis et ouvrez le cache supérieur avec une pince à levier. Löse die vier Schrauben und öffne die obere Abdeckung mit einem Stemmeisen.
- Página 6 Ring Spotlight Cam Plus: Disassembly guide for recycling Loosen the two screws on the mainboard and disassemble the FPCs. Desserrez les deux vis de la carte mère et démontez les circuits imprimés flexibles. Löse die beiden Schrauben auf der Hauptplatine und baue die FPCs aus.
- Página 7 Ring Spotlight Cam Plus: Disassembly guide for recycling Loosen the two screws on the battery frame. Desserrez les deux vis présentes sur le châssis de la batterie. Löse die beiden Schrauben am Akkurahmen. Allenta le due viti sul telaio della batteria.
- Página 8 Ring Spotlight Cam Plus: Disassembly guide for recycling Heat the IR cover and open the IR window with a crowbar. Chauffez le cache IR et ouvrez la fenêtre IR avec une pince à levier. Entferne die IR-Abdeckung mit einer Heißluftpistole und öffne das IR-Fenster mit einem Stemmeisen.
- Página 9 Ring Spotlight Cam Plus: Disassembly guide for recycling Loosen the four screws on the top housing. Desserrez les quatre vis du boîtier supérieur. Löse die vier Schrauben am oberen Gehäuse. Allenta le quattro viti sull'alloggiamento superiore. Afloja los cuatro tornillos de la carcasa delantera.
- Página 10 Ring Spotlight Cam Plus: Disassembly guide for recycling Release the buckle position of the sensor PCBA board with a crowbar. On the other side, open the buckle and push the PCBA to remove the PCBA from the top housing. Détachez la boucle de la carte PCBA du capteur avec une pince à...
- Página 11 Ring Spotlight Cam Plus: Disassembly guide for recycling Loosen the two screws on the type-C board. Desserrez les deux vis de la carte Type-C. Löse die zwei Schrauben auf der Typ-C-Platine. Allenta le due viti sulla scheda di tipo C.
- Página 12 Ring Spotlight Cam Plus: Disassembly guide for recycling Remove heat sink and PCB holder double- sided adhesive tape. Retirez le dissipateur de chaleur et le ruban adhésif double face du support de carte de circuit imprimé. Entferne den Kühlkörper und das doppelseitige Klebeband von der Leiterplattenhalterung.
- Página 13 Ring Spotlight Cam Plus: Disassembly guide for recycling Unscrew the two screws on the microphone FPC and remove FPC. Dévissez les deux vis du circuit imprimé flexible du micro et retirez le du circuit imprimé flexible du micro. Löse die zwei Schrauben am Mikrofon FPC und entferne den FPC.
- Página 14 Ring Spotlight Cam Plus: Disassembly guide for recycling Unscrew the four screws on left and right WLED board and remove left and right WLED board. Dévissez les quatre vis des cartes WLED gauche et droite et retirez les cartes WLED gauche et droite.
- Página 15 Ring Spotlight Cam Plus: Disassembly guide for recycling Utilizza una pistola termica per rimuovere il sensore a infrarossi passivo (PIR) e Use a heat gun to remove aspirare lo stagno in the PIR sensor and suck out eccesso con una treccia di redundant tin with a suction rame.
- Página 16 Ring Spotlight Cam Plus: Disassembly guide for recycling Unscrew the six screws on PIR and sensor board and remove PIR board. Dévissez les six vis de la carte PIR et de la carte du capteur et retirez la carte PIR.
