Si se le indica que devuelva la placa posterior M.2 o la unidad M.2 antigua, siga todas las instrucciones de
embalaje y utilice los materiales de embalaje que se le suministren.
Ajuste del elemento de sujeción de la placa posterior de M.2
Utilice esta información para ajustar el elemento de sujeción en la placa posterior M.2.
"Lea las "Apague el
"ATENCIÓN:
directrices de servidor para
Dispositivo sensible a la
instalación" en la esta tarea" en
electricidad estática
página 59 la página 15
Deje el paquete en el suelo antes
de abrirlo" en la página 62
Antes de ajustar el elemento de sujeción en la placa posterior M.2, localice la cerradura correcta en la que se
debe instalar el elemento de sujeción para acomodar el tamaño particular de la unidad M.2 que desea
instalar.
Para ajustar el elemento de sujeción en la placa posterior M.2, realice los pasos siguientes:
Observe el procedimiento. Está disponible un video del proceso de ajuste:
• Youtube:
https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ
• Youku:
http://list.youku.com/albumlist/show/id_51276393

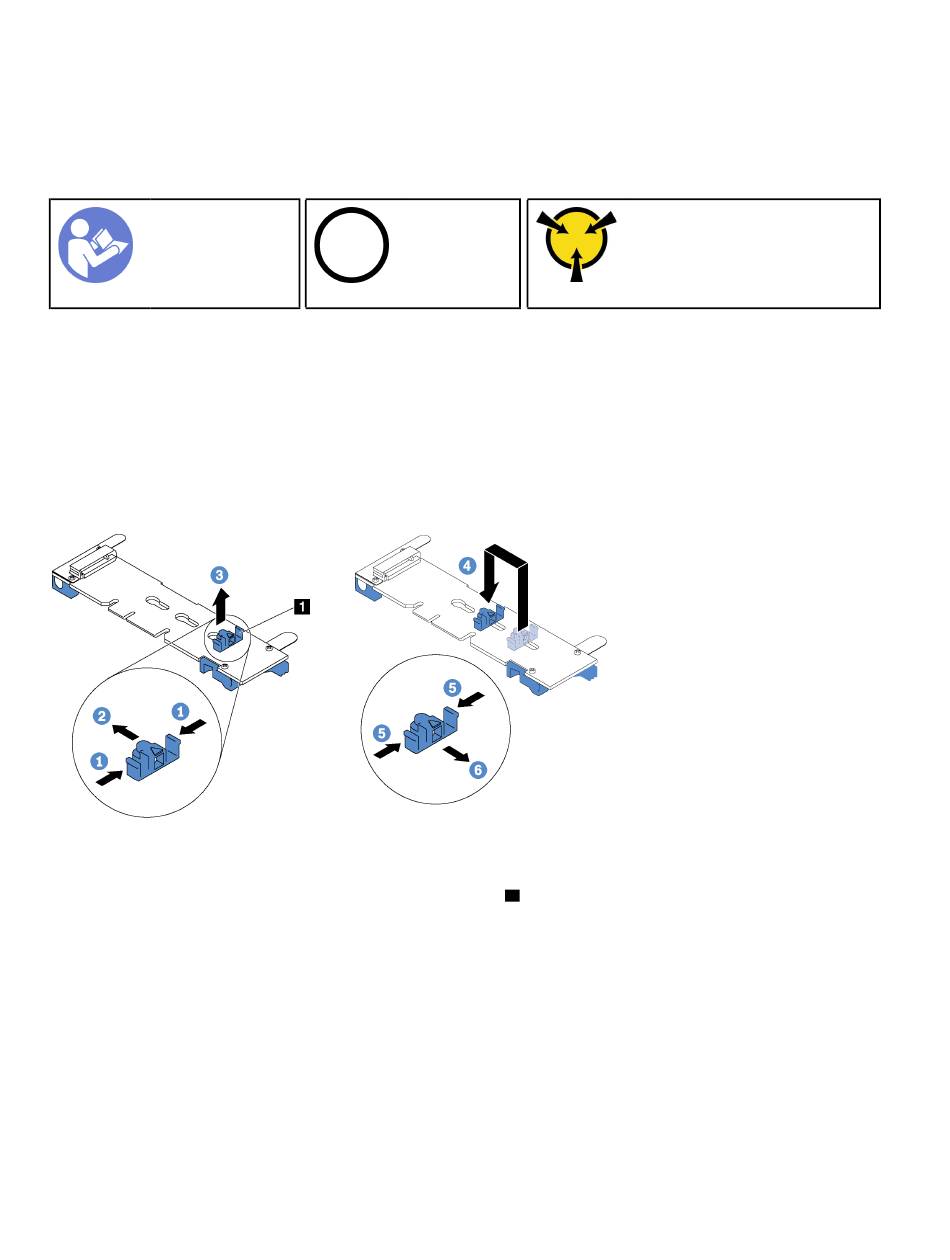

Figura 105. Ajuste del elemento de sujeción M.2
Paso 1. Presione a ambos lados del elemento de sujeción .
1
Paso 2. Mueva el elemento de sujeción hacia delante, hasta que entre en la abertura grande de la
cerradura.
Paso 3. Saque el elemento de sujeción de la cerradura.
Paso 4. Inserte el elemento de sujeción en la cerradura correcta.
Paso 5. Presione ambos lados del elemento de sujeción.
Paso 6. Deslice el elemento de sujeción hacia atrás hasta que encaje en su lugar.
Instalación de la placa posterior de M.2 y una unidad de M.2
Utilice esta información para instalar la placa posterior M.2 y la unidad M.2.
