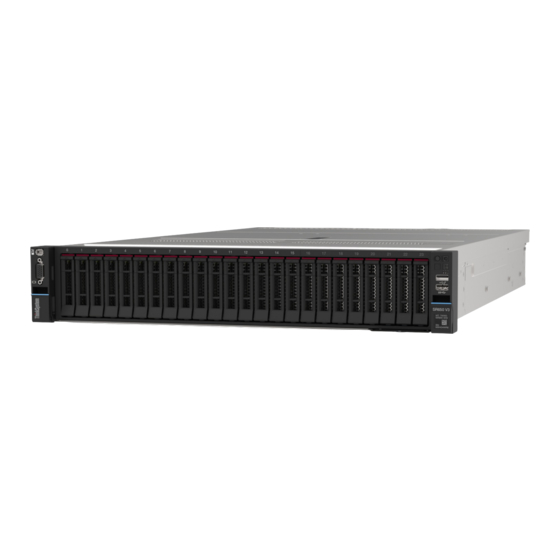

Página 1 Guía del usuario de ThinkSystem SR650 V3 Tipo de equipo: 7D75, 7D76, 7D77...
Página 2 Antes de utilizar esta información y el producto al que brinda soporte, no olvide leer y comprender la Información de seguridad y las instrucciones de seguridad, que están disponibles en: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Además, asegúrese de estar familiarizado con los términos y las condiciones de la garantía de Lenovo para su servidor, que se pueden encontrar en: http://datacentersupport.lenovo.com/warrantylookup Segunda edición (Mayo 2023)
Página 3 Contenidos del paquete del servidor..Sustitución del módulo de E/S frontal ..112 Identificación del servidor y acceso a Lenovo Extracción del módulo de E/S frontal..113 XClarity Controller .
Página 4 Sustitución del adaptador de expansión RAID/HBA Extracción de un deflector de aire de PSU . . 205 interno ....131 Instalación de un deflector de aire de PSU . . 206 Extracción de un adaptador de expansión Sustitución de pestillos del bastidor .
Página 6 ... 611 conexión con Lenovo XClarity Controller ..556 Actualización del firmware... 557 Apéndice B.
Página 7 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2023...
Página 8 NEC, IEC 62368-1 e IEC 60950-1, el estándar de Seguridad de equipos electrónicos dentro del campo de audio/video, Tecnología de la información y Tecnología de comunicación. Lenovo supone que cuenta con la calificación para entregar servicio y que cuenta con formación para reconocer niveles de energía peligrosos en los productos.
Página 9 • Asegúrese de que el aislamiento no esté desgastado ni dañado. 3. Compruebe que no haya ninguna alteración obvia que no sea de Lenovo. Utilice un buen juicio con respecto a la seguridad de las alteraciones que no sean de Lenovo.
Página 10 viii Guía del usuario de ThinkSystem SR650 V3...
Página 11 ThinkSystem. El Lenovo XClarity Controller combina varias funciones de gestión en un único chip de la placa del conjunto de la placa del sistema del servidor. Algunas de las características únicas de Lenovo XClarity Controller son rendimiento mejorado, video remoto de mayor resolución y opciones de seguridad ampliadas.
Página 12 QR y un escáner con un dispositivo móvil para obtener un acceso rápido al sitio web de información del servicio de Lenovo. El sitio web de información del servicio de Lenovo proporciona información adicional para videos de sustitución e instalación de piezas y códigos de error para soporte del servidor.
Página 13 Siga las instrucciones de la pantalla para elegir la categoría del problema que tiene. Avisos de seguridad Lenovo está comprometido con el desarrollo de productos y servicios que se adhieran a los estándares más altos de calidad, con el fin de proteger a nuestros clientes y a sus datos. Cuando se notifiquen posibles vulnerabilidades, es responsabilidad del Equipo de respuesta a incidentes de seguridad de productos Lenovo (PSIRT) investigar y proporcionar información a nuestros clientes, de modo que ellos puedan...
Página 14 • Hasta 4 enlaces UPI a 16 GT/s como máximo • Energía de diseño térmico (TDP): hasta 350 vatios Para ver una lista de procesadores compatibles, consulte https://serverproven.lenovo.com Memoria • Ranuras: 32 conectores de módulo de memoria en línea doble (DIMM) que admiten hasta 32 DIMM TruDDR5 •...
Página 15 2,5 pulgadas. • Para obtener más información acerca de los adaptadores RAID/HBA, consulte Referencia del Adaptador RAID de Lenovo ThinkSystem y HBA Unidad de procesamiento de gráficos (GPU) El servidor admite las siguientes GPU: ®...
Página 16 Funciones integradas y conectores de E/S • Lenovo XClarity Controller (XCC), que proporciona funciones de procesador de servicios y de supervisión, controlador de video, funciones de teclado, video, mouse y unidad de disco duro remotas. – El servidor admite Lenovo XClarity Controller 2 (XCC2). Para obtener información adicional sobre Lenovo XClarity Controller 2 (XCC2), consulte https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Página 17 Fuentes de alimentación 750 W Titanium √ √ 1100 W Platinum √ √ √ 1100 W Titanium √ √ 1800 W Platinum √ √ 1800 W Titanium √ √ 2400 W Platinum √ √ 2600 W Titanium √ √ 1100 W -48 V CC √...
Página 18 Dimensión • Factor de forma: 2U • Altura: 86,5 mm (3,4 pulgadas) • Anchura: – Con pestillos del bastidor: 482,0 mm (19,0 pulgadas) – Sin pestillos del bastidor: 444,6 mm (17,5 pulgadas) • Profundidad: 763,7 mm (30,1 pulgadas) Nota: La profundidad se mide con los pestillos del bastidor instalados, pero sin el marco biselado de seguridad instalado.
Página 19 Además, el cumplimiento de dichas normativas gubernamentales depende de una variedad de factores adicionales, incluida la duración de la exposición de los empleados y si los empleados llevan protección auditiva. Lenovo recomienda consultar con expertos cualificados de este campo para determinar si cumple con la normativa vigente.
Página 20 Entorno ThinkSystem SR650 V3 cumple con las especificaciones de ASHRAE clase A2 con la mayoría de las configuraciones y, según la configuración del hardware, también cumple con las especificaciones ASHRAE clase A3 y clase A4. El rendimiento del sistema puede verse afectado cuando la temperatura de funcionamiento está fuera de la especificación ASHRAE A2.
Página 21 Si Lenovo determina que los niveles de partículas o gases del entorno han causado daños en el dispositivo, Lenovo puede condicionar el suministro de la reparación o sustitución de los dispositivos o las piezas a la implementación de las medidas correctivas adecuadas para mitigar dicha...
Página 22 Tabla 1. Límites para partículas y gases Contaminante Límites Gases reactivos Nivel de gravedad G1 según ANSI/ISA 71.04-1985 • El nivel de reactividad del cobre será inferior a 200 Angstroms al mes (Å/mes, ≈ 0,0035 μg/ -hora de aumento de peso). •...
Página 23 Interfaz • Aplicación de CLI Lenovo XClarity Controller • Interfaz web del GUI • Aplicación móvil • API REST Uso y descargas https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Página 24 Manager https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Importante: Lenovo XClarity Provisioning Manager (LXPM) la versión compatible varía según el producto. Todas las versiones de Lenovo XClarity Provisioning Manager se denominan Lenovo XClarity Provisioning Manager y LXPM en este documento, a menos que se especifique lo contrario. Para ver la versión de LXPM admitida por su servidor, vaya a https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_...
Página 25 Lenovo Capacity Planner √ Notas: 1. La mayoría de las opciones se pueden actualizar a través de Lenovo Tools. Algunas opciones, como el firmware de GPU o el firmware de Omni-Path, requieren la utilización de herramientas creadas por el proveedor.
Página 26 Guía del usuario de ThinkSystem SR650 V3...
Página 27 “Módulo de E/S frontal (en el pestillo del bastidor)” en la página 22 “Pestillo del bastidor (derecho)” en la página 23 “Pestaña de información extraíble” en la página 23 “Bahías de unidad” en la página 22 “Pestillo del bastidor (izquierdo)” en la página 23 © Copyright Lenovo 2023...
Página 28 Vista frontal con ocho bahías de unidad frontales de 2,5" (modelo 2) Tabla 3. Componentes en la parte frontal del servidor Referencia de ilustración Referencia de ilustración “Conector de diagnóstico externo (opcional)” en la “Conector VGA (opcional)” en la página 23 página 22 “LED de actividad de la unidad”...
Página 29 Vista frontal con dieciséis bahías de unidad frontales de 2,5" (modelo 2) Tabla 5. Componentes en la parte frontal del servidor Referencia de ilustración Referencia de ilustración “Conector de diagnóstico externo (opcional)” en la “Conector VGA (opcional)” en la página 23 página 22 “LED de actividad de la unidad”...
Página 30 Vista frontal con bahías de unidad frontales de 2,5" (sin placa posterior) Tabla 7. Componentes en la parte frontal de los modelos de servidor Referencia de ilustración Referencia de ilustración “Conector de diagnóstico externo (opcional)” en la “Conector VGA (opcional)” en la página 23 página 22 “Rellenos de la bahía de unidad”...
Página 31 Vista frontal con doce bahías de unidad frontales de 3,5" Tabla 9. Componentes en la parte frontal de los modelos de servidor Referencia de ilustración Referencia de ilustración “Conector de diagnóstico externo (opcional)” en la “Conector VGA (opcional)” en la página 23 página 22 “LED de actividad de la unidad”...
Página 32 Visión general de los componentes delanteros Bahías de unidad Las bahías de unidad de la parte frontal y posterior del servidor están diseñadas para unidades de intercambio en caliente. El número de unidades instaladas en el servidor varía según el modelo. Al instalar unidades, siga el orden de los números de las bahías de unidad.
Página 33 Pestaña de información extraíble La etiqueta de acceso de red de Lenovo XClarity Controller está adherida a la pestaña extraíble de información. El nombre de host Lenovo XClarity Controller predeterminado y la dirección de vínculo local (LLA) IPv6 se proporcionan en la pestaña.
Página 34 • Si el conector está configurado para la función de gestión de XClarity Controller, se puede utilizar para conectar el servidor a un dispositivo Android o iOS, donde se puede instalar e iniciar la aplicación Lenovo XClarity Mobile para gestionar el sistema mediante XClarity Controller.
Página 35 Cada vez que se presiona el botón de ID del sistema, el estado de los LED de ID del sistema cambia. Los LED pueden cambiar a encendido, parpadeando o apagado. También puede utilizar Lenovo XClarity Controller o un programa de gestión remota para cambiar el estado del LED de ID del sistema para facilitar la localización visual del servidor entre otros servidores.
Página 36 Figura 5. Panel frontal del operador con pantalla LCD (panel de diagnóstico integrado) Figura 6. Panel frontal del operador sin pantalla LCD Vista posterior La parte posterior del servidor proporciona acceso a varios conectores y componentes. Consulte la siguiente vista posterior para distintos modelos de servidor: •...
Página 37 Vista posterior con ocho ranuras de PCIe Tabla 12. Componentes en la parte posterior del servidor Referencia de ilustración Referencia de ilustración “Ranuras PCIe” en la página 33 “Fuentes de alimentación” en la página 33 “Botón NMI” en la página 33 “Conector USB 3 (5 Gbps)”...
Página 38 Vista posterior con diez ranuras de PCIe Tabla 13. Componentes en la parte posterior del servidor Referencia de ilustración Referencia de ilustración “Ranuras PCIe” en la página 33 “Fuentes de alimentación” en la página 33 “Botón NMI” en la página 33 “Conector USB 3 (5 Gbps)”...
Página 39 Vista posterior con cuatro bahías de unidad traseras de 2,5" y seis ranuras PCIe Tabla 14. Componentes en la parte posterior del servidor Referencia de ilustración Referencia de ilustración “Ranuras PCIe” en la página 33 “Bahías de unidad de 2,5" posteriores (4)” en la página “Fuentes de alimentación”...
Página 40 Vista posterior con ocho bahías de unidad posteriores de 2,5" y cuatro ranuras PCIe Tabla 15. Componentes en la parte posterior del servidor Referencia de ilustración Referencia de ilustración “Ranuras PCIe” en la página 33 “Bahías de unidad traseras de 2,5” (8)” en la página 33 “Fuentes de alimentación”...
Página 41 Vista posterior con dos bahías de unidad posteriores de 3,5" y cuatro ranuras PCIe Tabla 16. Componentes en la parte posterior del servidor Referencia de ilustración Referencia de ilustración “Ranuras PCIe” en la página 33 “Bahías de unidad traseras de 2,5” (2)” en la página 33 “Fuentes de alimentación”...
Página 42 Vista posterior con cuatro bahías de unidad posteriores de 3,5" y dos ranuras PCIe Tabla 17. Componentes en la parte posterior del servidor Referencia de ilustración Referencia de ilustración “Ranuras PCIe” en la página 33 “Bahías de unidad traseras de 3,5” (4)” en la página 33 “Fuentes de alimentación”...
Página 43 VGA. Puerto de gestión del sistema XCC El servidor tiene un conector de 1 GB RJ-45 dedicado a las funciones de Lenovo XClarity Controller (XCC). A través del puerto de gestión del sistema, puede acceder a Lenovo XClarity Controller conectando directamente su portátil al puerto de gestión mediante un cable Ethernet.
Página 44 Conectores Ethernet Figura 7. Módulo OCP (dos conectores, vista desde la parte trasera) Figura 8. Los puertos en el módulo OCP (cuatro conectores, vista desde la parte posterior) El módulo OCP proporciona dos o cuatro conectores Ethernet adicionales para las conexiones de red. De forma predeterminada, uno de los conectores Ethernet del módulo OCP también puede funcionar como un conector de gestión utilizando la capacidad de gestión compartida.
Página 45 Tabla 18. Identificación de componente (vista superior) Placa(s) posterior(es) frontal(es) Conmutador de intrusión Ventiladores del sistema Módulos de memoria Módulos de procesador y disipador de calor (PHM) Conjuntos de expansión nota 1 Conjunto de la placa del sistema Adaptador/expansor RAID CFF nota 2 Notas: 1.
Página 46 Figura 10. Disposición del conjunto de la placa del sistema Placa del procesador Módulo de firmware y seguridad Placa de E/S del sistema de RoT Para obtener más información acerca de los conectores, conmutadores o LED que están disponibles en el conjunto de la placa del sistema, consulte: •...
Página 47 Figura 11. Conectores del conjunto de la placa del sistema Botón NMI Conector USB trasero Zócalo de MicroSD Conector VGA Conector de puerto serie Conectores USB traseros Segundo conector Ethernet de gestión Puerto de gestión del sistema XCC Conector USB interno Ranura de expansión 1 Ranura OCP 3.0 Batería CMOS (CR2032)
Página 48 Conector de alimentación de expansor CFF Conector del conmutador de intrusión Conector de alimentación de la placa posterior 1 Conector PCIe 6 Conector de alimentación RAID/HBA CFF Conector PCIe 7 Conector PCIe 8 Conector de diagnóstico externo Conector VGA frontal Conector PCIe 5 Conector de banda lateral de expansión 3 Conector PCIe 9...
Página 49 Figura 12. Bloques del conmutador del conjunto de la placa del sistema Bloque del conmutador SW2 Tabla 19. Bloque del conmutador SW2 Bloque del Número Nombre del Posición Descripción conmutador conmutador prede- conmu- termina- tador Restablecimiento del Apagado SW2-1 Fuerza el restablecimiento de FPGA al FPGA cambiarlo a la posición de encendido.
Página 50 Bloque del conmutador SW6 Tabla 20. Bloque del conmutador SW6 Bloque del Número Nombre del Posición Descripción conmutador conmutador prede- conmu- termina- tador SW6-1 Alteración temporal Apagado Desactiva las comprobaciones de seguridad de ME al cambiarlo a la posición de de la seguridad de encendido.
Página 51 Identifique cada uno de los componentes disponibles para su servidor con la lista de piezas. • “Chasis de bahía de unidad de 2,5"” en la página 42 • “Chasis de bahía de unidad de 3,5"” en la página 48 © Copyright Lenovo 2023...
Página 52 2. Haga clic en Búsqueda de piezas. 3. Especifique el número de serie para ver una lista de piezas del servidor. Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
Página 53 Figura 13. Componentes del servidor (chasis de bahía de unidad de 2,5") Las piezas que aparecen en la tabla siguiente están identificadas dentro de una de las siguientes categorías: Capítulo 3 Lista de piezas...
Página 54 • Unidades reemplazables por el cliente (CRU) de nivel 1: la sustitución de las CRU de nivel 1 es responsabilidad del usuario. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
Página 55 Tabla 21. Lista de piezas (continuación) Piezas CRU de Nivel CRU de Nivel Descripción consumibles y Índice estructurales Pestillo del bastidor derecho con √ módulo de E/S frontal Pestillo del bastidor estándar √ derecho Pestillo del bastidor izquierdo con VGA y conector de √...
Página 56 Tabla 21. Lista de piezas (continuación) Piezas CRU de Nivel CRU de Nivel Descripción consumibles y Índice estructurales Disipadores de calor • Disipador de calor de entrada de 2U √ • Disipador de calor estándar de • Disipador de calor en forma de T de alto rendimiento Tuercas de PEEK del disipador √...
Página 57 Tabla 21. Lista de piezas (continuación) Piezas CRU de Nivel CRU de Nivel Descripción consumibles y Índice estructurales Tarjeta MicroSD √ Placa del procesador √ Deflector de aire de PSU √ Capítulo 3 Lista de piezas...
Página 58 2. Haga clic en Búsqueda de piezas. 3. Especifique el número de serie para ver una lista de piezas del servidor. Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
Página 59 Figura 14. Componentes del servidor (chasis de bahía de unidad de 3,5") Las piezas que aparecen en la tabla siguiente están identificadas dentro de una de las siguientes categorías: Capítulo 3 Lista de piezas...
Página 60 • Unidades reemplazables por el cliente (CRU) de nivel 1: la sustitución de las CRU de nivel 1 es responsabilidad del usuario. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
Página 61 Tabla 22. Lista de piezas (continuación) Piezas CRU de Nivel CRU de Nivel Descripción consumibles y Índice estructurales Ventilador del sistema √ • Ventilador estándar • Ventilador de rendimiento Conmutador de intrusión √ Pestillo del bastidor derecho con √ módulo de E/S frontal Pestillo del bastidor estándar √...
Página 62 Tabla 22. Lista de piezas (continuación) Piezas CRU de Nivel CRU de Nivel Descripción consumibles y Índice estructurales Placa posterior de 4 unidades √ centrales/posteriores de 2,5" Placa posterior trasera de 2 √ unidades de 3,5" Batería CMOS (CR2032) √ Módulo de memoria √...
Página 63 Hay varios cables de alimentación disponibles, según el país y la región donde el servidor está instalado. Para ver los cables de alimentación que están disponibles para el servidor: 1. Visite la siguiente página: http://dcsc.lenovo.com/#/ 2. Haga clic en Preconfigured Model (Modelo preconfigurado) o Configure to order (Configurar a pedido).
Página 64 Guía del usuario de ThinkSystem SR650 V3...
Página 65 Identificación del servidor Si se pone en contacto con Lenovo para obtener ayuda, la información de tipo, modelo y número de serie de la máquina permite a los técnicos de soporte identificar el servidor y proporcionar un servicio más rápido.
Página 66 Etiqueta de acceso de red de Lenovo XClarity Controller Además, la etiqueta de acceso de red de Lenovo XClarity Controller (XCC) está adjunta a la pestaña extraíble de información ubicada en la parte frontal del chasis, con la dirección MAC accesible al tirar. Después de recibir el servidor, quite la etiqueta de acceso de red de XCC y guárdela en un lugar seguro.
Página 67 página web de información del servicio. La página web de información del servicio proporciona información adicional para videos de sustitución e instalación de piezas y códigos de error para soporte de la solución. Figura 17. Código QR Lista de comprobación de configuración de servidor Utilice la lista de comprobación de configuración del servidor para asegurarse de todas las tareas requeridas para configurar su servidor.
Página 68 Capítulo 7 “Configuración del sistema” en la página 555. 1. Configure la conexión de red para Lenovo XClarity Controller a la red de gestión. 2. Actualice el firmware para el servidor, si es necesario. 3. Configure el firmware para el servidor.
Página 69 • Se recomienda asegurarse de que el servidor funciona correctamente antes de instalar un componente opcional. • Mantenga la zona de trabajo limpia, y coloque los componentes desconectados en una superficie plana y lisa que no se sacuda ni incline. © Copyright Lenovo 2023...
Página 70 • No intente levantar un objeto que crea que es demasiado pesado para usted. Si debe levantar un objeto pesado, tenga en cuenta las precauciones siguientes: – Asegúrese de que puede mantenerse en pie sin resbalar. – Distribuya el peso del objeto de forma equitativa entre ambos pies. –...
Página 71 • Asegúrese de que el aislamiento no esté desgastado ni dañado. 3. Compruebe que no haya ninguna alteración obvia que no sea de Lenovo. Utilice un buen juicio con respecto a la seguridad de las alteraciones que no sean de Lenovo.
Página 72 4. Compruebe que dentro del servidor no haya ninguna condición insegura evidente, como limaduras metálicas, contaminación, agua u otros líquidos o señales de daño de incendio o de humo. 5. Compruebe si hay cables gastados, deteriorados o pinzados. 6. Asegúrese de que los pasadores de la fuente de alimentación (tornillos o remaches) no se hayan quitado ni estén manipulados.
Página 73 Su servidor tiene 32ranuras de memoria con 16 canales. Para obtener una lista de las opciones de memoria admitidas, consulte: https://serverproven.lenovo.com Hay información sobre la optimización del rendimiento de memoria y configuración de memoria disponible en el sitio web de Lenovo Press: Capítulo 5 Procedimientos de sustitución del hardware...
Página 74 Además, puede aprovechar un configurador de memoria, que está disponible en el siguiente sitio: https://dcsc.lenovo.com/#/memory_configuration Diseño de los módulos de memoria y el procesador La tabla de la configuración del canal de memoria que aparece a continuación muestra la relación entre los procesadores, los controladores de memoria, los canales de memoria y los números de ranura del módulo...
Página 75 Nota: Puede que el sistema se congele en POST en un servidor que está funcionando en esta configuración. En este caso, póngase en contacto con el servicio de Lenovo para sustituir el DIMM que ha fallado para que funcione correctamente.
Página 76 Tabla 24. Modo Independiente con un procesador (continuación) 4 DIMM 6 DIMM 8 DIMM 12 DIMM 16 DIMM 1,2,3 Notas: 1. Configuraciones de DIMM que admiten la función de Agrupación en clústeres sub NUMA (SNC), que se puede habilitar a través de UEFI. El SNC no es compatible si el alojamiento de DIMM no sigue la secuencia indicada por la tabla arriba.
Página 77 1. Configuraciones de DIMM que admiten la función de Agrupación en clústeres sub NUMA (SNC), que se puede habilitar a través de UEFI. El SNC no es compatible si el alojamiento de DIMM no sigue la secuencia indicada por la tabla arriba. 2.
Página 78 Orden de instalación del modo de duplicación El modo de duplicado proporciona redundancia de memoria completa a la vez que reduce la capacidad de memoria total del sistema a la mitad. Los canales de memoria se agrupan en pares con cada canal que recibe los mismos datos Si se produce un error, el controlador de memoria cambia de los DIMM del canal principal a los DIMM del canal de copia de seguridad.
Página 79 Nota: Configuraciones de DIMM que admiten la función de Agrupación en clústeres sub NUMA (SNC), que se puede habilitar a través de UEFI. El SNC no es compatible si el alojamiento de DIMM no sigue la secuencia indicada por la tabla arriba. Ranuras PCIe y adaptadores PCIe En este tema se proporcionan las reglas de instalación para los adaptadores PCIe.
Página 80 Ranuras de PCIe Expansión 1/ x16/x8/x8 x16/x16/E E/x16/x16 (Gen 4/5) (Gen 4/5) Ranura 1/4 PCIe x16 PCIe x16 Vacío PCIe x8 PCIe x16 PCIe x16 (Gen Ranura 2/5 4/5) PCIe x8 Vacío PCIe x16 (Gen Ranura 3/6 Figura 22. Vista posterior con 4 ranuras de PCIe x16/x8/x8 x16/x16/E E/x16/x16...
Página 81 – Compartimiento de la unidad de 2FH + 7 mm: ranura 3 – Compartimiento de la unidad 7 mm: ranura 6 – Para los modelos de servidor con un compartimiento de la unidad posterior de 4 de 3,5 pulgadas o una GPU instalada, un compartimiento de la unidad de bajo perfil de 7 mm solo se puede instalar en la ranura 6.
Página 82 Prioridad de ranura sugerida Adaptador PCIe Máximo admitido GPU de ancho único: T400, T1000, L4 • 1 CPU: 1, 2, 3, 7 • 2 CPU: 1, 4, 7, 8, 2, 5, 6, 3 GPU de ancho único: A2 • 1 CPU: 1, 2, 3, 7, 8 •...
Página 83 Prioridad de ranura sugerida Adaptador PCIe Máximo admitido ThinkSystem Intel E810-DA4 10/25GbE • 1 CPU: 1, 2, 3, 7 SFP28 4-port PCIe Ethernet Adapter • 2 CPUs: 1, 4, 2, 5, 7, 8, 3, 6 ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2 ThinkSystem Mellanox ConnectX-6 Dx...
Página 84 • No se permite mezclar adaptadores RAID/HBA 4350/5350/9350 (Gen 3) y adaptadores RAID/HBA 440/540/940 (Gen 4) en el mismo sistema. • Se permite que los adaptadores RAID/HBA de la misma generación (Gen 3 o Gen 4) se mezclen en el mismo sistema.
Página 85 – ThinkSystem NVIDIA ConnectX-7 NDR200/HDR QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter with Active Fiber cables – ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2 with Active Fiber cables – ThinkSystem Broadcom 57454 10GBASE-T 4-port OCP Ethernet Adapter –...
Página 86 Configuraciones de almacenamiento Esta sección proporciona información térmica para las configuraciones de almacenamiento. Temp. máx.: temperatura ambiente máxima al nivel del mar; S/S: SAS/SATA; cualquiera: AnyBay; E: entrada; S: estándar; P: desempeño; NA: ninguna Canti- Bahías de Deflec- Tipo de Bahías de Bahías de CPU TDP...
Página 87 Canti- Bahías de Bahías de Bahías de Deflec- Tipo de CPU TDP Temp. Disipador unidad unidad unidad tor de ventila- máxima (vatios) máx. de calor posteriores frontales centrales aire DIMM 270 <= Forma de T 30 °C TDP <= Forma de T 25 °C Forma de T 2 x 3.5"...
Página 88 Configuraciones de GPU En esta sección se proporciona información térmica para las configuraciones de GPU. • GPU de ancho único: T1000, T400, A2, L4 • GPU de doble ancho: RTX A2000, RTX A4500, RTX A6000, A30, A16, A100, A40, H100, L40, AMD Instinct MI210 Temp.
Página 89 El servidor permanece en estado de espera cuando está conectado a una fuente de alimentación, lo que permite que el Lenovo XClarity Controller responda a las solicitudes de encendido remotas. Para quitar por completo la alimentación del servidor (LED de estado de alimentación apagado) debe desconectar todos los cables de alimentación.
Página 90 En estado de espera, el servidor puede responder a solicitudes remotas de encendido enviadas al Lenovo XClarity Controller. Para obtener información sobre cómo encender el servidor, consulte “Encendido del servidor” en la página Sustitución del servidor Siga las instrucciones de esta sección para extraer e instalar el servidor.
Página 91 manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra. PRECAUCIÓN: Asegúrese de que dos o tres personas utilicen los procedimientos de extracción del servidor para evitar lesiones. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento...
Página 92 Figura 25. Extracción del servidor Pestillo del bastidor (tornillo de montaje) Paso 3. Quite el servidor del bastidor. PRECAUCIÓN: Asegúrese de que dos o tres personas levanten el servidor sosteniendo los puntos de elevación Parte frontal del bastidor Figura 26. Levantamiento del servidor Punto de elevación Guía del usuario de ThinkSystem SR650 V3...
Página 93 Parte frontal del bastidor Figura 27. Extracción del servidor de un bastidor. Pestaña de liberación Presione las pestañas de liberación para desenganchar los rieles del servidor. Levante cuidadosamente la parte frontal del servidor levemente para separar las cabezas de clavos de las ranuras de los rieles. Levante el servidor para quitarlo completamente de los rieles.
Página 94 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- para ver las actualizaciones más recientes de firmware y controlador para su servidor. list/ • Acceda a “Actualización del firmware”...
Página 95 Parte frontal del bastidor Figura 28. Extracción de los rieles Paso 2. Levante cuidadosamente el servidor con tres personas. PRECAUCIÓN: Asegúrese de que dos o tres personas levanten el servidor sosteniendo los puntos de elevación Parte frontal del bastidor Figura 29. Levantamiento del servidor Punto de elevación Paso 3.
Página 96 Parte frontal del bastidor Figura 30. Instalación del servidor en los rieles Incline el servidor y baje lentamente la parte posterior; a continuación, empuje los rieles hacia el servidor y asegúrese de que las cabezas de los clavos más lejanas del lado izquierdo y derecho del servidor entren en las ranuras del riel.
Página 97 Figura 31. Instalación del servidor en el bastidor Pestillo Capítulo 5 Procedimientos de sustitución del hardware...
Página 98 Paso 5. (Opcional) Fije el servidor al bastidor. Instale un tornillo M6 en cada uno de los rieles para fijar el servidor a la parte trasera del bastidor. Parte posterior del bastidor Figura 32. Fijación del servidor en la parte posterior del bastidor Asegure el servidor en la parte frontal del bastidor.
Página 99 Después de finalizar 1. Vuelva a conectar los cables de alimentación y los demás cables que haya extraído. 2. Encienda el servidor y los dispositivos periféricos. Consulte la sección “Encendido del servidor” en la página 3. Actualice la configuración del servidor. Consulte “Completar la sustitución de piezas”...
Página 100 Nota: Asegúrese de tener disponible los rellenos de bahía de unidad si algunas bahías de unidad se dejarán vacías después de la extracción. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Si el marco biselado de seguridad está instalado, retírelo primero. Consulte “Extracción del marco biselado de seguridad”...
Página 101 • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID. Para obtener una lista de las unidades compatibles, consulte https://serverproven.lenovo.com Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Página 102 Figura 39. Unidad de intercambio en caliente de 3,5” Figura 38. Unidad de intercambio en caliente de 2,5” Paso 3. Revise los LED de estado de la unidad para verificar que la unidad funcione correctamente. Si el LED amarillo de estado de la unidad está iluminado de forma continua, esa unidad está defectuosa y es necesario sustituirla.
Página 103 Figura 40. Deflector de aire estándar Figura 41. Deflector de aire GPU Extracción del deflector de aire Siga las instrucciones que aparecen en esta sección para quitar el deflector de aire. Acerca de esta tarea S033 PRECAUCIÓN: Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales.
Página 104 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Nota: El deflector de aire ilustrado es el deflector de aire estándar. El procedimiento de extracción es el mismo para el deflector de aire de GPU. Paso 1. Prepárese para la tarea. Si el servidor está...
Página 105 Figura 43. Extracción del deflector de aire Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación del deflector de aire Siga las instrucciones que aparecen en esta sección para instalar el deflector de aire.
Página 106 • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad” en la página 60 para asegurarse de trabajar con seguridad. • Para permitir una refrigeración y un flujo de aire adecuados, vuelva a instalar el deflector de aire antes de encender el servidor.
Página 107 En los siguientes consejos se describe la información que debe tener en cuenta al quitar la batería CMOS. • Lenovo ha diseñado este producto teniendo en cuenta su seguridad. La batería CMOS de litio se debe manejar correctamente para evitar posibles peligros. Si sustituye la batería CMOS, debe seguir las disposiciones o regulaciones locales para la eliminación de la batería.
Página 108 S004 PRECAUCIÓN: Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.
Página 109 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Prepárese para la tarea. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte “Extracción del servidor de un bastidor”...
Página 110 En los siguientes consejos se describe la información que debe tener en cuenta al sustituir la batería CMOS. • Lenovo ha diseñado este producto teniendo en cuenta su seguridad. La batería CMOS de litio se debe manejar correctamente para evitar posibles peligros. Si sustituye la batería CMOS, debe seguir las disposiciones o regulaciones locales para la eliminación de la batería.
Página 111 Nota: Antes de instalar la batería en el zócalo, asegúrese de que el lado positivo esté hacia arriba. Figura 47. Instalación de la batería CMOS Incline la batería, insértela en el extremo positivo del zócalo y asegúrese de que se ajuste bien al clip de metal.
Página 112 • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID. • Si hay una o más unidades de estado sólido NVMe que se van a quitar, se recomienda deshabilitarlas previamente a través del sistema operativo.
Página 113 Figura 48. Extracción de la placa posterior de la unidad de 8 bahías Levante las pestañas de liberación. Gire la placa posterior desde la parte superior para liberarla de las dos patillas del chasis. • Placa posterior de la unidad de 24 bahías con expansor Capítulo 5 Procedimientos de sustitución del hardware...
Página 114 Figura 49. Extracción de la placa posterior de la unidad de 24 bahías con expansor Levante las seis pestañas de liberación. Gire la placa posterior desde la parte superior para liberarla de las patillas del chasis. Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 115 Figura 50. Numeración de la placa posterior de la unidad Placa posterior Placa posterior Placa posterior Canti- dad de placas poste- riores • SAS/SATA de 8 bahías • NVMe de 8 bahías • AnyBay de 8 bahías SAS/SATA de 8 bahías SAS/SATA de 8 bahías NVMe de 8 bahías NVMe de 8 bahías...
Página 116 • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- para ver las actualizaciones más recientes de firmware y controlador para su servidor. list/ • Acceda a “Actualización del firmware” en la página 557 para obtener más información sobre las herramientas de actualización de firmware. Observe el procedimiento Un video de este procedimiento está...
Página 117 Figura 51. Instalación de la placa posterior de la unidad de 8 bahías Alinee la parte inferior de la placa posterior con las ranuras del chasis. Gire la placa posterior a la posición vertical y alinee los orificios de la placa posterior con las patillas del chasis y presione la placa posterior en su posición.
Página 118 Figura 52. Instalación de la placa posterior de la unidad de 24 bahías con expansor Alinee la parte inferior de la placa posterior con las ranuras del chasis. Gire la placa posterior a la posición vertical y alinee los orificios de la placa posterior con las patillas del chasis y presione la placa posterior en su posición.
Página 119 • Placa posterior AnyBay de 12 bahías de 3,5 pulgadas • Placa posterior de 12 bahías de 3,5" con expansor En la ilustración siguiente se utiliza la placa posterior SAS/SATA de 12 bahías de 3,5" como ejemplo. El procedimiento es el mismo para las otras placas posteriores. Atención: •...
Página 120 Figura 53. Extracción de la placa posterior de la unidad de 3,5 pulgadas Tire de los émbolos y deslice ligeramente la placa posterior hacia el costado, tal como se muestra. Gire la placa posterior hacia abajo para liberarla de los cuatro ganchos del chasis. Luego, levante cuidadosamente la placa del sistema fuera del chasis.
Página 121 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- para ver las actualizaciones más recientes de firmware y controlador para su servidor. list/ • Acceda a “Actualización del firmware”...
Página 122 Nota: Dependiendo del tipo específico, su placa posterior puede ser levemente diferente a la ilustración. Figura 54. Instalación de la placa posterior de la unidad de 3,5 pulgadas Alinee la placa posterior con el chasis y bájela hacia el interior del mismo. A continuación, coloque la placa posterior en su lugar inclinada ligeramente hacia atrás.
Página 123 El módulo de E/S frontal varía según el modelo. El módulo de E/S frontal para la mayoría de los modelos está en el pestillo del bastidor derecho. El módulo de E/S frontal de la bahía de soportes solo es compatible con los siguientes modelos de servidor: •...
Página 124 Panel frontal del operador con una pantalla LCD Panel frontal del operador sin pantalla LCD (llamado panel de diagnóstico integrado) Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad” en la página 60 para asegurarse de trabajar con seguridad.
Página 125 • El aspecto de los conectores del conjunto de la placa del sistema podría ser diferente de los que se muestran en la ilustración, pero el proceso de retiro es el mismo. 1. Presione la pestaña de liberación para liberar el conector. 2.
Página 126 Paso 4. (Opcional) Si está sustituyendo el panel de diagnóstico integrado, quite el panel de diagnóstico del módulo de E/S frontal. Figura 60. Extracción del panel de diagnósticos Presione los clips hacia abajo como se indica. Tire del panel de diagnóstico por su asa para quitarlo del conjunto. Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 127 Panel frontal del operador con una pantalla LCD Panel frontal del operador sin pantalla LCD (llamado panel de diagnóstico integrado) Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad” en la página 60 para asegurarse de trabajar con seguridad.
Página 128 Figura 61. Instalación del panel de diagnóstico Paso 3. Instale el módulo de E/S frontal. Figura 63. Módulo de E/S frontal con la pantalla LCD Figura 62. Módulo de E/S frontal sin pantalla LCD (panel de diagnóstico integrado) Inserte el módulo de E/S frontal en el chasis frontal. Instale el tornillo para fijar el módulo de E/S en su lugar.
Página 129 • “Extracción del adaptador GPU” en la página 120 • “Instalación del adaptador GPU” en la página 123 Deflector de aire Adaptadores de GPU compatibles GPU de longitud media y ancho único Figura 64. Deflector de aire estándar • GPU de longitud completa, altura completa, ancho único •...
Página 130 Si se va a instalar un adaptador de GPU FHFL de ancho único en la ranura 1, 4 o 7, pero la ranura adyacente (2, 5 u 8) se deja vacía o se instala con un adaptador de longitud media, instale primero este deflector de aire de complemento en el deflector de aire de GPU.
Página 131 Paso 2. Quite el conjunto de expansión en el que se instaló el adaptador de GPU. • Adaptador de GPU en conjunto de expansión 1 o 2 Nota: La siguiente ilustración utiliza el conjunto de expansión 1 como ejemplo para ilustración. El procedimiento de sustitución es el mismo para el conjunto de expansión 2.
Página 132 2. Desconecte el cable de alimentación de GPU y los cables de expansión 3 del conjunto de la placa del sistema. Notas: – Si necesita desconectar los cables del conjunto de la placa del sistema, primero quite todos los pestillos o pestañas de liberación de los conectores de cables. Si no libera la pestaña antes de retirar los cables, los zócalos de los cables del conjunto de la placa del sistema resultarán dañados.
Página 133 Figura 71. Extracción del adaptador GPU Gire el mecanismo de cierre de sujeción del adaptador de GPU a la posición de apertura. Sujete el adaptador GPU por los bordes y tírelo suavemente hacia fuera de la ranura de PCIe. Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 134 • Todos los adaptadores de GPU instalados deben ser idénticos. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor.
Página 135 Figura 73. Instalación de un deflector de aire de complemento 1 2. Conecte el cable de alimentación de GPU. Consulte Capítulo 6 “Disposición interna de los cables” en la página 289. 3. Instale el conjunto de expansión con el adaptador de GPU. Capítulo 5 Procedimientos de sustitución del hardware...
Página 136 Figura 74. Instalación del conjunto de expansión Alinee la tarjeta de expansión con la ranura de PCIe en el conjunto de la placa del sistema. Presione con cuidado la tarjeta de expansión en la ranura hasta que esté colocada firmemente. Abra el pestillo azul del deflector de aire de GPU y fije el extremo del adaptador de GPU.
Página 137 Figura 75. Instalación de un deflector de aire de complemento 2 • Adaptador de GPU en conjunto de expansión 3 1. Conecte los cables de la expansión 3 y del adaptador de GPU al conjunto de la placa del sistema. Consulte Capítulo 6 “Disposición interna de los cables”...
Página 138 Figura 76. Instalación del relleno del deflector de aire de GPU Después de finalizar Complete la sustitución de piezas. Consulte “Completar la sustitución de piezas” en la página 287. Sustitución de la tuerca Torx T30 del disipador de calor Use esta información para quitar e instalar una tuerca Torx T30 de disipador de calor. Extracción de una tuerca Torx T30 del disipador de calor Esta tarea cuenta con instrucciones para extraer una tuerca Torx T30 de PEEK (Polieteretercetona) en el disipador de calor.
Página 139 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Prepárese para la tarea. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte “Extracción del servidor de un bastidor”...
Página 140 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- para ver las actualizaciones más recientes de firmware y controlador para su servidor. list/ • Acceda a “Actualización del firmware”...
Página 141 Figura 78. Instalación de una tuerca Torx T30 en el disipador de calor Nota: No toque los contactos de oro en la parte inferior del procesador. Gire la barra antinclinación hacia adentro. Oriente la tuerca Torx T30 debajo de la barra antinclinación. Luego, alinee la tuerca Torx T30 con el zócalo en ángulo según se muestra.
Página 142 Acerca de esta tarea Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad” en la página 60 para asegurarse de trabajar con seguridad. • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos.
Página 143 Figura 79. Desconexión de los cables del conjunto de la placa del sistema Paso 2. Levante el punto de contacto azul, deslice ligeramente el adaptador como se indica y luego levante el chasis con cuidado. Figura 80. Extracción del adaptador CFF interno Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 144 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- list/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. • Acceda a “Actualización del firmware”...
Página 145 Figura 81. Instalación del adaptador CFF interno Paso 3. Conecte los cables al adaptador. Consulte Capítulo 6 “Disposición interna de los cables” en la página 289. Después de finalizar Complete la sustitución de piezas. Consulte “Completar la sustitución de piezas” en la página 287.
Página 146 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Prepárese para la tarea. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte “Extracción del servidor de un bastidor”...
Página 147 2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación del conmutador de intrusión Utilice esta información para instalar el conmutador de intrusión. Acerca de esta tarea Atención: •...
Página 148 Nota: Asegúrese de que el cable del conmutador de intrusión se dirija a través del clip del cable y la ranura precortada. De lo contrario, el cable puede deslizarse debajo del compartimiento del ventilador, la superficie de contacto entre el compartimiento del ventilador y el conjunto de la placa base puede estar desnivelada y la conexión del ventilador puede perderse.
Página 149 Sustitución de la unidad M.2 y la placa posterior de la unidad M.2 Utilice esta información para extraer e instalar la unidad M.2 y la placa posterior de la unidad M.2. El servidor admite las siguientes placas posteriores de M.2. En esta sección se utiliza la placa posterior de 2 bahías M.2 de 4 unidades SATA/NVMe como ejemplo para la ilustración.
Página 150 unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades. • Si hay una o más unidades de estado sólido NVMe que se van a quitar, se recomienda deshabilitarlas previamente a través del sistema operativo.
Página 151 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- list/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. • Acceda a “Actualización del firmware”...
Página 152 Saque el elemento de sujeción de la cerradura. Inserte el elemento de sujeción en la cerradura correcta. Presione ambos lados del elemento de sujeción. Deslice el elemento de sujeción hacia atrás (hacia la pequeña apertura de la ranura de la cerradura) hasta que esté...
Página 153 Complete la sustitución de piezas. Consulte “Completar la sustitución de piezas” en la página 287. Extracción de la placa posterior de M.2 Utilice esta información para quitar la placa posterior de M.2. Acerca de esta tarea Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad”...
Página 154 1. Quite la unidad M.2 de la placa posterior M.2. Consulte “Extracción de una unidad M.2” en la página 139. 2. Quite la placa posterior de M.2 del deflector de aire. Figura 90. Extracción de la placa posterior de M.2 del deflector de aire Suelte el tornillo que fija la placa posterior de M.2 al deflector de aire.
Página 155 Figura 92. Extracción de la placa posterior de M.2 del compartimiento de la unidad central Suelte el tornillo de la placa posterior de M.2 central. Suelte el tornillo del extremo de la placa posterior de M.2. Quite la placa posterior de M.2 del compartimiento de la unidad central. Después de finalizar 1.
Página 156 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- list/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. • Acceda a “Actualización del firmware”...
Página 157 Figura 94. Instalación de la placa posterior de M.2 en el compartimiento de la unidad central Alinee los tornillos de la placa posterior de M.2 con los orificios de tornillos en el compartimiento de la unida e inserte la placa posterior en el compartimiento de la unidad. Apriete el tornillo del centro de la placa posterior de M.2.
Página 158 Figura 95. Cierre de la manija del compartimiento de la unidad central Paso 3. Conecte los cables de la placa posterior de M.2 a la placa posterior de M.2. Figura 96. Conexión de los cables de la placa posterior de M.2 a la placa posterior de M.2 Después de finalizar Complete la sustitución de piezas.
Página 159 Acerca de esta tarea Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad” en la página 60 para asegurarse de trabajar con seguridad. • Los módulos de memoria son sensibles a la descarga estática y requieren una manipulación especial. Consulte las directrices estándar para “Manipulación de dispositivos sensibles a la electricidad estática”...
Página 160 Figura 97. Extracción del módulo de memoria Abra con cuidado el clip de sujeción de cada uno de los extremos de la ranura del módulo de memoria. Tome el módulo de memoria desde ambos extremos y levántelo con cuidado para quitarlo de la ranura.
Página 161 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- list/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. • Acceda a “Actualización del firmware”...
Página 162 Figura 98. Instalación de un módulo de memoria Abra con cuidado el clip de sujeción de cada uno de los extremos de la ranura del módulo de memoria. Alinee el módulo de memoria con la ranura y luego coloque suavemente el módulo de memoria en la ranura con ambas manos.
Página 163 manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Prepare el servidor. Extraiga la cubierta superior. Consulte “Extracción de la cubierta superior”...
Página 164 Figura 99. Extraer la tarjeta MicroSD Deslice la tapa del zócalo a la posición OPEN. Levante la tapa del zócalo. Quite la tarjeta MicroSD del zócalo. Nota: Una vez extraída la tarjeta MicroSD, se perderán los datos históricos del firmware y los datos de usuario cargados a través del disco remoto en tarjeta (RDOC) y no se permitirá...
Página 165 MicroSD, el historial de actualizaciones de firmware posteriores se guardará en la nueva tarjeta. • Para actualizar el firmware, consulte la sección “Actualización del firmware del servidor” en Lenovo XClarity Controller Figura 100. Instalación de la tarjeta MicroSD Coloque la tarjeta MicroSD en el zócalo.
Página 166 Cierre la tapa del zócalo. Deslice la tapa del zócalo a la posición LOCK. Después de finalizar 1. Instale cualquier componente que haya extraído: “Instalación de un conjunto de expansión” en la página 181 “Instalación del compartimiento de la unidad de 7 mm” en la página 234 “Sustitución de la placa posterior de la unidad trasera y del compartimiento de la unidad”...
Página 167 Tipo de compartimiento de la unidad Tipo de placa posterior Compartimiento de la unidad central de 8 bahías de 2,5" • Dos placas posteriores SAS/SATA de 4 bahías de 2,5" • Dos placas posteriores NVMe de 4 bahías de 2,5" Compartimiento de la unidad central de 4 bahías de 3,5"...
Página 168 • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos, al mantener los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra.
Página 169 Extraiga las unidades del compartimiento de la unidad. Tire y gire las patillas del émbolo para liberar el compartimiento de la unidad. Levante cuidadosamente el compartimiento de la unidad desde el chasis. Paso 3. Extracción de la placa posterior de la unidad central. Nota: Dependiendo del tipo específico, su placa posterior puede ser levemente diferente a la ilustración.
Página 170 Figura 103. Extracción de la placa posterior de la unidad central de 3,5” Abra los pestillos de liberación en la dirección que se muestra. Gire la placa posterior desde la parte superior para desengancharla de las patillas del compartimiento de la unidad. Levante con cuidado la placa posterior hacia fuera del compartimiento de la unidad.
Página 171 ambiente permitida y de que se utilice el disipador de calor y los ventiladores del sistema correctos. Si es necesario, reemplace primero el disipador de calor o el ventilador del sistema. – “Sustitución de procesador y disipador de calor (solo técnicos capacitados)” en la página 191 –...
Página 172 Figura 105. Instalación de la placa posterior de la unidad central de 3,5” Alinee la parte inferior de la placa posterior con los pernos en la parte inferior del compartimiento de la unidad y baje la placa posterior al interior del compartimiento de la unidad.
Página 173 Figura 106. Instalación del compartimiento de unidad central y unidades Alinee las patillas del compartimento central con las ranuras correspondientes en el chasis. Baje el compartimiento de la unidad en su lugar. Instale las unidades en el compartimiento de la unidad central. Presione el pestillo tal como se muestra y cierre el asa.
Página 174 Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad” en la página 60 para asegurarse de trabajar con seguridad. • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos, al mantener los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra.
Página 175 Figura 108. Extracción de la etiqueta OCP Después de finalizar 1. Instale un nuevo módulo OCP o un relleno de tarjeta. 2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación del módulo OCP Utilice esta información para instalar el módulo OCP.
Página 176 Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática. Paso 2. Quite el relleno del módulo OCP en caso de que haya. Paso 3.
Página 177 Sustitución del adaptador PCIe y del conjunto de expansión Use esta información para extraer e instalar un conjunto de expansión y un adaptador PCIe. El adaptador PCIe puede ser una tarjeta Ethernet, un adaptador de host bus (RAID), un adaptador RAID, un adaptador SSD PCIe de complemento, un adaptador Ethernet o cualquier otro adaptador PCIe admitido.
Página 178 Tabla 30. Compartimientos de expansión Configuración del Compartimiento de la Compartimiento de la Compartimiento de servidor trasero tarjeta de expansión 1 tarjeta de expansión 2 expansión 3 o 3/4 4LP Compartimiento de la • Compartimiento de • Compartimiento de tarjeta de expansión 3 expansión de 3 ranuras expansión de 3 ranuras •...
Página 179 Tabla 30. Compartimientos de expansión (continuación) Configuración del Compartimiento de la Compartimiento de la Compartimiento de servidor trasero tarjeta de expansión 1 tarjeta de expansión 2 expansión 3 o 3/4 4LP • Compartimiento de • Compartimiento de expansión de 3 ranuras expansión de 1 ranura Configuración con un compartimiento de la...
Página 180 Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte “Extracción del servidor de un bastidor” en la página Extraiga la cubierta superior.
Página 181 Figura 112. Extracción del conjunto de expansión 1 Suelte los tornillos que fijan el conjunto de expansión. Sujete el conjunto de expansión por los bordes y levántelo con cuidado hacia arriba y hacia afuera del chasis. • Conjunto de expansión 3 Nota: En la siguiente ilustración se utiliza el compartimiento de expansión 3 de Gen 5 como ejemplo.
Página 182 Figura 113. Extracción del conjunto de expansión 3 • Conjunto de expansión 3/4 4LP 1. Extraiga el conjunto de expansión 3 y 4. Figura 114. Extracción del conjunto de expansión 3/4 2. Extraiga la bandeja del compartimiento de expansión. Guía del usuario de ThinkSystem SR650 V3...
Página 183 Figura 115. Extracción de la bandeja del compartimiento de expansión Quite los tornillos que fijan la bandeja del compartimiento de expansión. Deslice la bandeja del compartimiento de expansión hacia atrás y luego levántela hacia fuera del chasis. Después de finalizar 1.
Página 184 • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1.
Página 185 Figura 117. Extracción de un adaptador PCIe del compartimiento de expansión 3 Presione el clip de sujeción hacia abajo. Gire el mecanismo de cierre de sujeción del adaptador PCIe a la posición de apertura. Sujete el adaptador PCIe por los bordes y tírelo con cuidado hacia fuera de la ranura de PCIe.
Página 186 Figura 119. Extracción de la tarjeta de expansión del compartimiento de expansión 1 o 2 Afloje el tornillo que fija la tarjeta de expansión. Sujete la tarjeta de expansión por los bordes y quítela con cuidado de la abrazadera de expansión.
Página 187 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- para ver las actualizaciones más recientes de firmware y controlador para su servidor. list/ • Acceda a “Actualización del firmware”...
Página 188 Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
Página 189 Figura 123. Instalación de la tarjeta de expansión en el compartimiento de expansión 3 Alinee la tarjeta de extensión con el compartimiento de expansión y colóquela dentro. Instale dos tornillos para asegurar la tarjeta de expansión en su lugar. • Tarjeta de expansión 3/4 Figura 124.
Página 190 Figura 125. Instalación de un adaptador PCIe en el compartimiento de extensión 1 o 2 Abra el mecanismo de cierre de sujeción. Alinee el adaptador PCIe con la ranura de PCIe en la tarjeta de expansión. Presione con cuidado el adaptador PCIe directamente en la ranura hasta que esté colocada firmemente y la abrazadera también esté...
Página 191 Figura 127. Instalación de un adaptador PCIe en el compartimiento de expansión 3/4 4LP Alinee el adaptador PCIe con la ranura de PCIe en la tarjeta de expansión. Presione con cuidado el adaptador PCIe directamente en la ranura hasta que esté colocada firmemente y la abrazadera también esté...
Página 192 • Conjunto de expansión 1 (es igual para el conjunto de expansión 2) Nota: En la siguiente ilustración se utiliza el compartimiento de expansión de la ranura 3 como ejemplo. El procedimiento de sustitución para el compartimiento de expansión de la ranura 1 es similar.
Página 193 Figura 129. Instalación del conjunto de expansión 3 • Conjunto de expansión 3/4 4LP 1. Instale la bandeja del compartimiento de expansión. Figura 130. Instalación de la bandeja del compartimiento de expansión Alinee la bandeja del compartimiento de expansión con las patillas y los orificios para los tornillos del chasis.
Página 194 2. Instale el conjunto de expansión 3 y 4 en el compartimiento de expansión. Figura 131. Instalación del conjunto de expansión 3/4 Paso 2. Conecte los cables a la tarjeta de expansión y el adaptador PCIe. Consulte Capítulo 6 “Disposición interna de los cables”...
Página 195 S035 PRECAUCIÓN: No quite nunca la cubierta de una fuente de alimentación, ni cualquier otra pieza que tenga esta etiqueta. Dentro de cualquier componente que tenga adherida esta etiqueta, existen niveles peligrosos de voltaje, corriente y energía. Dentro de estos componentes no existe ninguna pieza que requiera mantenimiento. Si sospecha que puede haber un problema en una de estas piezas, póngase en contacto con un técnico de servicio.
Página 196 PRECAUCIÓN: La entrada de 240 V CC (rango de entrada: 180-300 V) SOLO se admite en China continental. Lleve a cabo los pasos siguientes para quitar con seguridad el cable de alimentación de una unidad de fuente de alimentación de 240 V CC. De lo contrario,puede que se produzca la pérdida de datos y otros daños en el equipo.
Página 197 S029 PELIGRO Para la fuente de alimentación de -48 V CC, la corriente eléctrica de los cables de alimentación es peligrosa. Para evitar un peligro de descarga: • Para conectar o desconectar los cables de alimentación de -48 V CC cuando necesite extraer/ instalar unidades de fuente de alimentación de redundancia.
Página 198 Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Si el brazo de gestión de los cables (CMA) está instalado, ajuste el CMA para poder acceder a la bahía de la fuente de alimentación. Presione la abrazadera de parada y gírela a la posición abierta.
Página 199 • Si está sustituyendo la fuente de alimentación existente por una nueva fuente de alimentación: – Utilice Lenovo Capacity Planner para calcular la capacidad de alimentación requerida para la que está configurado su servidor. Hay más información disponible sobre Lenovo Capacity Planner en: https://datacentersupport.lenovo.com/solutions/lnvo-lcp...
Página 200 – Fije la etiqueta de información de alimentación que se incluye con esta opción sobre la etiqueta existente cerca de la fuente de alimentación. Figura 134. Etiqueta de unidad de fuente de alimentación de ejemplo en la cubierta superior Atención:...
Página 201 (denominado módulo de procesador-disipador de calor o PHM), un procesador o un disipador de calor. Importante: Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente extraerlo o instalarlo sin la capacitación y calificación adecuada. Capítulo 5...
Página 202 Atención: Antes de volver a utilizar un procesador o un disipador de calor, asegúrese de utilizar una toallita de limpieza con alcohol y grasa térmica aprobada por Lenovo. Extracción de procesadores y disipadores de calor Esta tarea tiene instrucciones para quitar un procesador y un disipador de calor montados juntos, lo que se conoce como un módulo de procesador-disipador de calor (PHM).
Página 203 Figura 136. Componentes de PHM Disipador de calor Clips para fijar el procesador en el transportador Marca triangular del disipador de calor Marca triangular del transportador Etiqueta de identificación del procesador Asa de expulsión del procesador Tuerca y elemento de sujeción de la barra Deflector de calor del procesador Tuerca Torx T30 Grasa térmica...
Página 204 Extraiga la cubierta superior. Consulte “Extracción de la cubierta superior” en la página 284. Si su servidor viene con un deflector de aire o un compartimiento central, extráigalo primero. • “Extracción del deflector de aire” en la página 93 • “Extracción del compartimiento de la unidad y las placas posteriores de la unidad centrales”...
Página 205 Figura 138. Extracción de un PHM de rendimiento con forma de T Afloje completamente las tuercas Torx T30 del PHM en la secuencia de extracción que se muestra en la etiqueta del disipador de calor. Gire las barras antinclinación hacia dentro. Levante con cuidado el PHM del zócalo del procesador.
Página 206 1. Abra cuidadosamente el clip de sujeción de cada extremo de las ranuras del módulo de memoria junto a los lados izquierdo y derecho del procesador. 2. Alinee el relleno de PHM con las ranuras y coloque el relleno de PHM en las ranuras con las dos manos.
Página 207 Figura 140. Separación de un procesador del disipador de calor y del transportador Nota: No toque los contactos del procesador. Levante el asa para liberar el procesador del transportador. Sostenga el procesador por los bordes y, luego, levante el procesador del disipador de calor y del transportador.
Página 208 • Los PHM están diseñados de modo que se indica dónde deben instalarse y con qué orientación. • Para ver una lista de procesadores admitidos con su servidor, consulte https://serverproven.lenovo.com Todos los procesadores deben tener la misma velocidad, número de núcleos y frecuencia.
Página 209 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- para ver las actualizaciones más recientes de firmware y controlador para su servidor. list/ • Acceda a “Actualización del firmware”...
Página 210 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Registre la etiqueta de identificación del procesador. • Si está sustituyendo un procesador y reutilizando el disipador de calor, quite la etiqueta de identificación del procesador del disipador de calor y sustitúyala por la nueva etiqueta que viene con el procesador de sustitución.
Página 211 Alinee el procesador en el nuevo transportador, de modo que las marcas triangulares se alineen. Luego, inserte el extremo marcado del procesador en el transportador. Sostenga el extremo insertado del procesador en su posición y gire el extremo no marcado del procesador hacia abajo y hacia fuera del procesador.
Página 212 Figura 145. Ensamblaje del PHM con el procesador en la bandeja de envío Alinee la marca triangular en la etiqueta del disipador de calor con la marca triangular en el transportador del procesador y el procesador. Instale el disipador de calor en el procesador-transportador. Presione el transportador en su posición hasta que los clips en las cuatro esquinas se enganchen.
Página 213 Figura 146. Extracción de un relleno de PHM • El procedimiento de sustitución de un PHM de entrada es el mismo que el de sustituir un PHM estándar. Figura 147. Instalación de un PHM estándar Gire las barras antinclinación hacia dentro. Alinee la marca triangular y las cuatro tuercas Torx T30 del PHM con la marca triangular y los postes roscados del zócalo del procesador.
Página 214 luego inspecciónelo visualmente para asegurarse de que no hay espacio entre el hombro del tornillo debajo del disipador de calor y el zócalo del procesador. (Como referencia, el valor de apriete requerido para que los pasadores se aprieten completamente es de 0,9 a 1,3 newton- metros, 8 a 12 pulgadas-libra).
Página 215 • “Extracción de un deflector de aire de PSU” en la página 205 • “Instalación de un deflector de aire de PSU” en la página 206 Extracción de un deflector de aire de PSU Utilice esta información para extraer un deflector de aire de PSU. Acerca de esta tarea S033 PRECAUCIÓN:...
Página 216 Figura 149. Extracción del deflector de aire de PSU Suelte los tornillos del deflector de aire. Levante el deflector de aire para sacarlo del chasis. Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 217 Figura 150. Instalación del deflector de aire de PSU Alinee los orificios de tornillos del deflector de aire y el chasis y, a continuación, coloque el deflector de aire hacia abajo. Apriete el tornillo y asegúrese de que el deflector de aire quede bien colocado en su lugar. Paso 2.
Página 218 Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte “Extracción del servidor de un bastidor”...
Página 219 Figura 152. Extracción del elemento de sujeción de cables Paso 5. Quite los tornillos que fijan al pestillo del bastidor en cada lado del servidor. Figura 153. Extracción de tornillos Paso 6. En cada lado del servidor, deslice suavemente el pestillo del bastidor hacia delante y después quite el pestillo de bastidor del chasis.
Página 220 Figura 154. Extracción del pestillo del bastidor Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación de los pestillos del bastidor Utilice esta información para instalar los pestillos del bastidor.
Página 221 Figura 155. Instalación del pestillo del bastidor Paso 3. Instale los tornillos para asegurar el pestillo del bastidor en cada lado del servidor. Figura 156. Instalación de los tornillos Paso 4. Direccione el cable del conjunto para los conectores de E/S en los pestillos derecho o izquierdo, como se muestra.
Página 222 Figura 157. Instalación del elemento de sujeción de los cables Paso 5. Conecte los cables al conjunto de la placa del sistema. Consulte Capítulo 6 “Disposición interna de los cables” en la página 289. Después de finalizar Complete la sustitución de piezas. Consulte “Completar la sustitución de piezas”...
Página 223 Tabla 31. Ubicación de los módulos de alimentación flash RAID Figura 158. En el chasis Figura 159. En deflector de aire estándar Figura 160. En deflector de aire de GPU Figura 161. En el compartimiento de la unidad central de 2,5”...
Página 224 • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte “Apagado del servidor” en la página • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos, al mantener los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra.
Página 225 Figura 163. Extracción del soporte de supercondensador Levante el pestillo. Deslice el Supercap Holder en la dirección indicada y levántelo para sacarlo del chasis. Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 226 Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática. Paso 2. Instale el supercap holder si lo extrajo. Figura 164.
Página 227 Inserte el módulo de alimentación flash RAID en el clip de sujeción en un lado, como se muestra. Presione el módulo de alimentación flash RAID hacia abajo en el otro lado hasta que encaje en su posición. Paso 4. Conecte el módulo de alimentación flash RAID a un adaptador con el cable de extensión que se proporciona con el módulo de alimentación flash RAID.
Página 228 Figura 166. Extracción del módulo de alimentación flash RAID Abra el clip de sujeción del compartimento del módulo de alimentación flash RAID. Saque el módulo de alimentación flash RAID del compartimento. Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 229 Paso 2. Instale el módulo de alimentación flash RAID. Figura 167. Instalación del módulo de alimentación RAID (en el deflector de aire) Abra el clip de sujeción del compartimiento. Coloque un módulo de alimentación flash RAID en el compartimiento. Presiónelo hacia abajo para asegurarlo en el compartimiento. Paso 3.
Página 230 Paso 1. Prepárese para la tarea. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte “Extracción del servidor de un bastidor” en la página Extraiga la cubierta superior.
Página 231 Figura 170. Extracción del módulo de alimentación flash RAID Tire del pestillo azul de la cubierta del supercap. Deslice la cubierta hacia fuera del soporte. Saque el módulo de alimentación flash RAID del compartimento. Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 232 Figura 171. Instalación del módulo de alimentación flash RAID Coloque un módulo de alimentación flash RAID en el soporte y presiónelo hasta que se inserte en el soporte. Alinee los orificios de la cubierta metálica con las patillas del Supercap Holder, tire del pestillo azul de la cubierta y deslice la cubierta hacia el compartimiento hasta que las patillas pasen a través de los orificios.
Página 233 • “Extracción de una abrazadera de pared posterior” en la página 224 • “Instalación de una abrazadera de pared posterior” en la página 226 Matriz de abrazadera de pared posterior Configuración Abrazaderas de pared posterior requeridas de servidor posterior Abrazadera de pared posterior Abrazadera de pared Abrazadera de pared posterior 1 en el lado izquierdo...
Página 234 Abrazaderas de pared posterior requeridas Configuración de servidor posterior Configuración Abrazadera de pared posterior B2 en el centro con 8 unidades traseras de 2,5” Abrazadera de pared posterior 1 en el lado izquierdo Configuración con 4 unidades El servidor no requiere abrazaderas de pared posterior traseras de 3,5”...
Página 235 • “Sustitución de la placa posterior de la unidad trasera y del compartimiento de la unidad” en la página 237 Paso 2. Extraiga la abrazadera de pared posterior. Quite los tornillos. Quite la abrazadera del bastidor del chasis como se indica. Nota: Las ilustraciones muestran la extracción de los soportes traseros A1, B1 y C1.
Página 236 Figura 175. Extracción de una abrazadera de pared posterior C1 (derecha) Después de finalizar 1. Vuelva a instalar las abrazaderas de pared posterior necesarias en el chasis posterior. 2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 237 Nota: Las ilustraciones muestran la instalación de los soportes traseros A1, B1 y C1. El procedimiento es el mismo para instalar las otras abrazaderas de pared posterior. Figura 176. Instalación de abrazadera de pared posterior A1 (izquierda) Figura 177. Instalación de abrazadera de pared posterior B1 (central) Figura 178.
Página 238 Después de finalizar 1. Instale el compartimiento de la unidad posterior o los conjuntos de expansión. • “Sustitución del adaptador PCIe y del conjunto de expansión” en la página 167 • “Sustitución de la placa posterior de la unidad trasera y del compartimiento de la unidad” en la página 237 2.
Página 239 manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra. • Antes de quitar o hacer cambios a las unidades, los controladores de las unidades (incluidos los controladores que están integrados en el conjunto de la placa del sistema), las placas posteriores de la unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.
Página 240 Suelte el tornillo del compartimiento de expansión. Levante cuidadosamente el conjunto de expansión desde el chasis. • Compartimiento de expansión SSD de 7 mm Figura 180. Extracción del compartimiento de expansión SSD de 7 mm Paso 3. (Solo para el compartimento de expansión SSD de 2FH+7 mm) Extraiga el compartimiento de la unidad de 7 mm del conjunto de expansión.
Página 241 Extracción de las placas posteriores de la unidad de 7 mm Use esta información para extraer las placas posteriores de la unidad de 7 mm. Acerca de esta tarea Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad” en la página 60 para asegurarse de trabajar con seguridad.
Página 242 Quite los dos tornillos. Levante verticalmente la placa posterior y déjela a un lado. Paso 2. Quite la placa posterior de la unidad de 7 mm en la parte inferior. Figura 183. Extracción de la placa posterior de la unidad de 7 mm (inferior) Quite el tornillo.
Página 243 manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor.
Página 244 Figura 185. Instalación de la placa posterior de 7 mm (superior) Alinee los orificios de la placa posterior con los orificios del compartimiento y empuje la placa posterior hacia abajo en el compartimiento. Instale los dos tornillos para asegurar la placa posterior en su lugar. Después de finalizar Instale el compartimiento de la unidad de 7 mm.
Página 245 Figura 186. Instalación del clip de sujeción del compartimiento de la unidad de 7 mm Paso 2. (Solo para el compartimento de expansión SSD de 2FH+7 mm) Instale el compartimiento de la unidad de 7 mm en el compartimiento de expansión. Figura 187.
Página 246 Figura 188. Instalación de compartimiento de expansión SSD de 2FH+7 mm Alinee el conjunto de expansión con la ranura en el conjunto de la placa del sistema, baje e inserte la tarjeta de expansión en la ranura de expansión. Apriete el tornillo para fijar más el conjunto de expansión en su lugar. •...
Página 247 1. Vuelva a instalar todas las unidades y rellenos (si los hay) en las bahías de unidad. Consulte “Instalación de una unidad de intercambio en caliente” en la página 2. Realice la sustitución de piezas. Consulte “Completar la sustitución de piezas” en la página 287.
Página 248 • Si hay una o más unidades de estado sólido NVMe que se van a quitar, se recomienda deshabilitarlas previamente a través del sistema operativo. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1.
Página 249 Figura 191. Extracción de la placa posterior trasera de la unidad de 4 unidades de 2,5 pulgadas Abra los pestillos de liberación en la dirección que se muestra. Gire la placa posterior desde la parte superior para desengancharla de las patillas del compartimiento de la unidad.
Página 250 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
Página 251 Figura 193. Instalación del compartimiento de la unidad trasera de 4 unidades de 2,5” Alinee el compartimiento de la unidad trasera con el chasis y baje el compartimiento de la unidad en el chasis. Mueva el compartimiento de la unidad trasera hacia delante hasta que encaje en su posición.
Página 252 unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades. • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID.
Página 253 Figura 195. Extracción de la placa posterior trasera de la unidad de 8 unidades de 2,5 pulgadas Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación de la placa posterior de la unidad de 8 unidades de 2,5”...
Página 254 Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática. Paso 2. Conecte los cables a la placa posterior de la unidad. Consulte Capítulo 6 “Disposición interna de los cables”...
Página 255 Figura 197. Instalación del compartimiento de unidad posterior de 8 unidades de 2,5 pulgadas Alinee el compartimiento de la unidad trasera con el chasis y baje el compartimiento de la unidad en el chasis. Mueva el compartimiento de la unidad posterior hacia delante hasta que encaje en su posición.
Página 256 manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra. • Antes de quitar o hacer cambios a las unidades, los controladores de las unidades (incluidos los controladores que están integrados en el conjunto de la placa del sistema), las placas posteriores de la unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.
Página 257 Figura 199. Extracción de la placa posterior trasera de la unidad de 2 unidades de 3,5 pulgadas Abra los pestillos de liberación en la dirección que se muestra. Gire la placa posterior desde la parte superior para desengancharla de las patillas del compartimiento de la unidad.
Página 258 – “Sustitución del ventilador del sistema” en la página 272 Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor.
Página 259 Figura 201. Instalación del compartimiento de unidad posterior de 2 unidades de 3,5 pulgadas Alinee el compartimiento de la unidad trasera con el chasis y baje el compartimiento de la unidad en el chasis. Mueva el compartimiento de la unidad posterior hacia delante hasta que encaje en su posición.
Página 260 manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra. • Antes de quitar o hacer cambios a las unidades, los controladores de las unidades (incluidos los controladores que están integrados en el conjunto de la placa del sistema), las placas posteriores de la unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.
Página 261 Paso 3. Sostenga la placa posterior y levántela cuidadosamente para sacarla del compartimiento de la unidad. Figura 203. Extracción de la placa posterior trasera de la unidad de 2 unidades de 3,5 pulgadas Abra los pestillos de liberación en la dirección que se muestra. Gire la placa posterior desde la parte superior para desengancharla de las patillas del compartimiento de la unidad.
Página 262 • El compartimiento de la unidad posterior se admite en algunos modelos de servidor con requisitos térmicos. Consulte “Reglas térmicas” en la página 74 para asegurarse de que el servidor esté bajo la temperatura ambiente permitida y de que se utilice el disipador de calor y los ventiladores del sistema correctos.
Página 263 Figura 205. Instalación del compartimiento de unidad posterior de 4 unidades de 3,5 pulgadas Alinee el compartimiento de la unidad trasera con el chasis y baje el compartimiento de la unidad en el chasis. Mueva el compartimiento de la unidad posterior hacia delante hasta que encaje en su posición.
Página 264 Figura 206. Instalación de la abrazadera de soporte de la cubierta superior Después de finalizar 1. Vuelva a instalar las unidades o rellenos de unidad en el compartimiento de unidad posterior. Consulte “Instalación de una unidad de intercambio en caliente” en la página 2.
Página 265 Figura 207. Desbloqueo del marco biselado de seguridad Paso 2. Presione el pestillo de liberación y gire el marco biselado de seguridad hacia afuera para quitarlo del chasis. Figura 208. Extracción del marco biselado de seguridad Después de finalizar Nota: Antes de enviar el bastidor con el servidor instalado, vuelva a instalar y bloquee el marco biselado de seguridad en su lugar.
Página 266 Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Si la llave está en la parte interior del marco biselado de seguridad, quítelo del marco. Figura 209. Extracción de la llave Paso 2. Inserte con cuidado la pestaña del marco biselado de seguridad en las ranuras del pestillo derecho del bastidor.
Página 267 Importante: Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente extraerlo o instalarlo sin la capacitación y calificación adecuada. La siguiente ilustración muestra el diseño del conjunto de la placa del sistema que contiene el firmware y módulo de seguridad de RoT, la placa de E/S del sistema y la placa del procesador.
Página 268 Acerca de esta tarea Importante: Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente extraerlo o instalarlo sin la capacitación y calificación adecuada. Atención: Guía del usuario de ThinkSystem SR650 V3...
Página 269 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- para ver las actualizaciones más recientes de firmware y controlador para su servidor. list/ • Acceda a “Actualización del firmware”...
Página 270 Lenovo. No intente extraerlo o instalarlo sin la capacitación y calificación adecuada. (Solo técnico de servicio especializado de Lenovo) Después de sustituir el servidor firmware y módulo de seguridad de RoT, actualice el firmware de la UEFI a la versión específica admitida por el servidor. Para obtener información detallada sobre cómo actualizar el firmware, consulte...
Página 271 • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- para ver las actualizaciones más recientes de firmware y controlador para su servidor. list/ • Acceda a “Actualización del firmware” en la página 557 para obtener más información sobre las herramientas de actualización de firmware. Observe el procedimiento Un video de este procedimiento está...
Página 272 OneCli.exe config set TrustedComputingGroup.HideTPMfromOS "Yes" --imm <userid>:<password>@<ip_address> --override donde: • <userid>:<password> son las credenciales que se utilizan para acceder a BMC (interfaz Lenovo XClarity Controller) del servidor. El Id. de usuario predeterminado es USERID, y la contraseña predeterminada es PASSW0RD (cero, no una letra “o” mayúscula) •...
Página 273 Actualizar el firmware de TPM De manera opcional, puede actualizar el firmware de TPM utilizando Lenovo XClarity Essentials OneCLI. Nota: Solo puede cambiar la versión de firmware de TPM 128 veces. Versión de firmware de TPM Siga el procedimiento que se indica a continuación para ver la versión de firmware de TPM: Desde Lenovo XClarity Provisioning Manager 1.
Página 274 Acerca de esta tarea Importante: • Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente extraerlo o instalarlo sin la capacitación y calificación adecuada. • Cuando sustituya el conjunto de la placa del sistema, deberá actualizar siempre el servidor con la versión más reciente del firmware o restaurar el firmware preexistente.
Página 275 • Al quitar los módulos de memoria, etiquete el número de ranura en cada módulo de memoria, quite todos los módulos de memoria del conjunto de la placa del sistema y déjelos a un lado en una superficie de protección antiestática para reinstalarlos posteriormente. •...
Página 276 Procedimiento Paso 1. Prepárese para esta tarea. Registre toda la información de la configuración del sistema, como direcciones IP del Lenovo XClarity Controller, datos de producto fundamentales y el tipo de equipo, número de modelo, número de serie, identificador único universal y etiqueta de propiedad del servidor.
Página 277 Figura 215. Extracción del conjunto de la placa del sistema Levante las dos asas al mismo tiempo. Deslice el conjunto de la placa del sistema hacia la parte frontal del chasis hasta que se detenga. Incline y levante el conjunto de la placa del sistema para quitarla del chasis. Paso 3.
Página 278 Acerca de esta tarea Importante: Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente extraerlo o instalarlo sin la capacitación y calificación adecuada. Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad”...
Página 279 Paso 1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática. Paso 2. (Opcional) Si está sustituyendo la placa de E/S del sistema, haga lo siguiente: 1.
Página 280 Paso 4. Instale el conjunto de la placa del sistema en el servidor. Figura 218. Instalación del conjunto de la placa del sistema Inserte el extremo frontal del conjunto de la placa del sistema hacia la parte frontal del chasis hasta que se detenga. Baje el otro extremo al interior del chasis.
Página 281 Uso de Lenovo XClarity Provisioning Manager Pasos: 1. Inicie el servidor y presione la tecla de acuerdo con las instrucciones en pantalla. La interfaz de Lenovo XClarity Provisioning Manager se mostrará de forma predeterminada. 2. Elija Resumen de sistema. Se muestra la página de la pestaña “Resumen del sistema”.
Página 282 onecli config createuuid SYSTEM_PROD_DATA.SysInfoUUID [access_method] Descripción Variable Tipo de equipo y número de modelo del servidor. <m/t_model> Escriba xxxxyyy, donde xxxx es el tipo de equipo e yyy es el número de modelo del servidor. Número de serie del servidor. <s/n>...
Página 283 S033 PRECAUCIÓN: Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos. S017 PRECAUCIÓN: Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.
Página 284 Figura 219. Extracción del ventilador del sistema Sujete la parte superior del ventilador del sistema con los dedos. Levante el ventilador del sistema hacia fuera del servidor. Después de finalizar 1. Instale un ventilador de sistema o instale relleno de ventilador nuevo para cubrir la bahía de ventilador. Consulte “Instalación de un ventilador del sistema”...
Página 285 S017 PRECAUCIÓN: Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo. Atención: • Lea “Directrices de instalación” en la página 59 “Lista de comprobación de inspección de seguridad” en la página 60 para asegurarse de trabajar con seguridad.
Página 286 Figura 220. Instalación del ventilador del sistema Después de finalizar Complete la sustitución de piezas. Consulte “Completar la sustitución de piezas” en la página 287. Guía del usuario de ThinkSystem SR650 V3...
Página 287 Sustitución del compartimiento del ventilador del sistema Utilice esta información para quitar e instalar el compartimiento del ventilador del sistema. • “Extracción del compartimiento del ventilador del sistema” en la página 277 • “Instalación del compartimiento del ventilador del sistema” en la página 278 Extracción del compartimiento del ventilador del sistema Utilice esta información para quitar el compartimiento del ventilador del sistema.
Página 288 Figura 221. Extracción del compartimiento del ventilador del sistema Gire las palancas del compartimiento del ventilador del sistema a la parte posterior del servidor. Levante el compartimiento del ventilador en un movimiento recto hacia fuera del chasis. Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 289 Figura 222. Instalación de compartimiento del ventilador del sistema Paso 1. Alinee el compartimiento del ventilador del sistema con las guías de montaje en ambos lados del chasis y bájelo hacia el chasis. Paso 2. Gire el ventilador las palancas del compartimiento del ventilador hacia abajo hasta que este encaje en su sitio.
Página 290 • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte “Apagado del servidor” en la página • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos, al mantener los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipular estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra.
Página 291 Figura 224. Extracción de la abrazadera de expansión Paso 5. Extraiga el módulo de puerto serie de la abrazadera de expansión. Figura 225. Extracción del módulo de puerto serie Presione hacia abajo el pestillo del soporte. Abra el pestillo. Deslice el módulo de puerto serie fuera de la abrazadera de expansión. Paso 6.
Página 292 Figura 226. Desensamblaje del módulo de puerto serie Después de finalizar 1. Instale un nuevo módulo de puerto serie, un adaptador PCIe o un relleno para cubrir el espacio. Consulte “Instalación de un módulo de puerto serie” en la página 282 “Instalación de un conjunto de expansión”...
Página 293 Figura 227. Ensamblaje del módulo de puerto serie Alinee el conector del cable del puerto serie con los orificios del soporte. Instale los dos tornillos para asegurar el conector del cable en la abrazadera. Paso 3. Instale el módulo de puerto serie en la abrazadera de expansión. Figura 228.
Página 294 Figura 229. Instalación del conjunto de expansión Paso 5. Conecte el cable de módulo de puerto serie al conector del módulo de puerto serie en el conjunto de la placa del sistema. Para ver la ubicación del conector, consulte “Conectores del conjunto de la placa del sistema”...
Página 295 PRECAUCIÓN: Es posible que existan niveles peligrosos de voltaje, corriente y energía. Solo un técnico de servicio cualificado está autorizado a extraer las cubiertas donde esté adherida la etiqueta. S033 PRECAUCIÓN: Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales.
Página 296 Figura 230. Extracción de la cubierta superior Con un destornillador, gire la cerradura de bloqueo hasta la posición de desbloqueo, tal como se muestra. Presione el botón de liberación del pestillo de la cubierta. Luego, el pestillo de la cubierta se libera hasta cierto punto.
Página 297 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Procedimiento Paso 1. Instale la cubierta a su servidor. Atención: Manipule la cubierta superior con cuidado. El pestillo de la cubierta superior puede dañarse en caso de caerse la cubierta con el pestillo abierto. Figura 231.
Página 298 8. Actualice la configuración del servidor. • Descargue e instale los controladores de dispositivos más recientes: http:// datacentersupport.lenovo.com • Actualice el firmware del sistema. Consulte “Actualización del firmware” en la página 557. • Actualice la configuración del UEFI. Consulte https://pubs.lenovo.com/uefi-overview/...
Página 299 “Placa posterior central de 4 unidades NVMe de 2,5”” en la página 293 • “Placa posterior central/trasera de 4 unidades SAS/SATA de 3,5”” en la página 293 • “Placa posterior trasera de 2 unidades SAS/SATA de 3,5 pulgadas” en la página 293 © Copyright Lenovo 2023...
Página 300 • “Placa posterior trasera de 8 unidades SAS/SATA de 2,5”” en la página 293 8 placas posteriores SAS/SATA frontales de 2,5” Consulte esta sección para ubicar los conectores en la placa posterior. Figura 232. Conectores en la placa posterior de 8 unidades SAS/SATA de 2,5” Conector SAS Conector de alimentación 8 placas posteriores AnyBay frontales de 2,5”...
Página 301 Figura 234. Conectores de la placa posterior de expansión frontal de 24 unidades SAS/SATA de 2,5 pulgadas Conector de alimentación 2 Conector SAS 0 Conector SAS 1 Conector de alimentación 1 Placa posterior frontal de 8 unidades SAS/SATA de 3,5” Consulte esta sección para ubicar los conectores en la placa posterior.
Página 302 Figura 237. Conectores en la placa posterior de 12 unidades AnyBay de 3,5” Conector SAS 2 Conector NVMe 8-9 Conector de alimentación 2 Conector SAS 1 Conector SAS 0 Conector NVMe 2-3 Conector NVMe 0-1 Conector de alimentación 1 Conector NVMe 4-5 Conector NVMe 6-7 Conector NVMe 10-11 Placa posterior de expansión frontal de 12 unidades SAS/SATA de 3,5 pulgadas...
Página 303 Placa posterior central de 4 unidades NVMe de 2,5” Consulte esta sección para ubicar los conectores en la placa posterior. Figura 240. Conectores en la placa posterior de 4 unidades NVMe de 2,5” Conector NVMe 2-3 Conector NVMe 0-1 Conector de alimentación Placa posterior central/trasera de 4 unidades SAS/SATA de 3,5”...
Página 304 Conector SAS 1 Conector de alimentación Conector SAS 0 Unidades de 7 mm En esta sección se proporciona información sobre la disposición de los cables de las unidades de 7 mm. Nota: A continuación se utilizan las unidades de 7 mm instaladas en la expansión 2 como ejemplo. La disposición de los cables para las unidades de 7 mm instaladas en la expansión 1 es similar.
Página 305 Figura 245. Disposición de los cables de SATA Desde Hasta Conector de señal de la placa posterior de 7 mm/M.2 en Conector de señal en la placa posterior de la unidad de el conjunto de la placa del sistema 7 mm Capítulo 6 Disposición interna de los cables...
Página 306 Nota: La siguiente ilustración muestra cuatro opciones de conexión de cables NVMe, pero las cuatro opciones se excluyen mutuamente. Seleccione una de ellos según su escenario. Figura 246. Disposición de los cables NVMe Desde Hasta PCIe 1 PCIe 3 (un procesador instalado) Conector de señal en la placa posterior de la unidad de 7 mm PCIe 8...
Página 307 Figura 247. Disposición de los cables de RAID Desde Hasta Conector de señal en la placa posterior de la unidad de Adaptador 8i: C0 7 mm Conectores de E/S frontal Use la sección para comprender la disposición de los cables para los conectores de E/S frontal, incluidos el conector VGA, el conector de diagnósticos externo, el conector del panel del operador frontal y los conectores USB frontales.
Página 308 Figura 248. Conector VGA frontal y conector de Figura 249. Panel frontal del operador y conectores USB diagnóstico externo (pestillo del bastidor izquierdo) (pestillo del bastidor derecho) Desde Hasta Desde Hasta Cable VGA Conector VGA en el Cable del panel frontal Conectores FIO y USB conjunto de la placa del del operador y USB...
Página 309 Figura 250. Panel frontal del operador con pantalla LCD Figura 251. Panel frontal del operador sin pantalla LCD Desde Hasta Desde Hasta Cable USB delantero Conector USB frontal del Cable USB delantero Conector USB frontal del conjunto de la placa del conjunto de la placa del sistema sistema...
Página 310 Disposición de los cables Desde Hasta Cable de Conector de alimentación en la alimentación de GPU tarjeta de expansión 1 Cable de Conector de alimentación en la alimentación de GPU tarjeta de expansión 2 Cable de Conector de alimentación GPU alimentación de GPU en el conjunto de la placa del sistema...
Página 311 Placas posteriores de la unidad M.2 Use esta sección para comprender la disposición de los cables para las placas posteriores de la unidad M.2. El servidor admite una de las siguientes placas posteriores de la unidad M.2: Figura 252. Placa posterior M.2 de 2 bahías y 1 unidad Figura 253.
Página 312 Placa posterior M.2 de 2 bahías y 1 unidad NVMe Figura 254. Disposición de los cables para la placa posterior M.2 de 2 bahías y 1 unidad NVMe Desde Hasta Conector de señal en la placa posterior de la unidad Conector de señal de la placa posterior de 7 mm/M.2 en el conjunto de la placa del sistema Conector de alimentación en la placa posterior de...
Página 313 Figura 255. Disposición de los cables de alimentación Desde Hasta Conector de alimentación en la placa posterior de Conector de alimentación M.2 en el conjunto de la placa unidad M.2 del sistema Disposición de los cables de señal La placa posterior de la unidad M.2 admite la conexión de cable SATA, NVMe o RAID. Capítulo 6 Disposición interna de los cables...
Página 314 Figura 256. Disposición de los cables de SATA Desde Hasta Conector de señal de la placa posterior de 7 mm/M.2 en Conector de señal en la placa posterior de la unidad el conjunto de la placa del sistema Guía del usuario de ThinkSystem SR650 V3...
Página 315 Nota: La siguiente ilustración muestra cuatro opciones de conexión de cables NVMe, pero las cuatro opciones se excluyen mutuamente. Seleccione una de ellos según su escenario. Figura 257. Disposición de los cables NVMe Desde Hasta PCIe 1 PCIe 3 (un procesador instalado) Conector de señal en la placa posterior de la unidad M.2 PCIe 8 PCIe 10...
Página 316 Figura 258. Disposición de los cables de RAID Desde Hasta Conector de señal en la placa posterior de la unidad Adaptador 8i: C0 Módulo de alimentación flash RAID Use esta sección para comprender la disposición de cables de los módulos de alimentación flash RAID (también llamados supercondensadores).
Página 317 Tabla 32. Ubicación de los módulos de alimentación flash RAID Figura 259. En el chasis Figura 260. En deflector de aire estándar Figura 261. En deflector de aire de GPU Figura 262. En el compartimiento de la unidad central de 2,5”...
Página 318 Compartimiento de la tarjeta de expansión 3 Use esta sección para comprender la disposición de cables para el compartimiento de expansión 3. Las siguientes ilustraciones muestran los compartimientos de expansión 3 PCIe. Los tipos de tarjeta de expansión varían según el modelo de servidor. Para obtener información detallada, consulte “Ranuras PCIe y adaptadores PCIe”...
Página 319 Alimentación y conexión lateral de la tarjeta de expansión 3 (Gen 4/Gen 5) La alimentación y las conexiones laterales para la tarjeta de expansión PCIe x8/x8 3 y la tarjeta de expansión PCIe x16/x16 3 son las mismas. Figura 263. Alimentación y conexión lateral de la tarjeta de expansión 3 Desde Hasta Conector de alimentación en la tarjeta de expansión...
Página 320 Conexión del cable de señal de la tarjeta de expansión 3 (PCIe x8/x8 Gen 4) La siguiente ilustración muestra las conexiones del cable de señal para la tarjeta de expansión PCIe 3 x8/x8 Gen 4. Figura 264. Disposición de los cables con dos Figura 265.
Página 321 Conexión del cable de señal de la tarjeta de expansión 3 (PCIe x16/x16 Gen 4) La siguiente ilustración muestra las conexiones del cable de señal para la tarjeta de expansión PCIe 3 x16/ x16 Gen 4. Figura 266. Disposición de los cables con dos Figura 267.
Página 322 Conexión del cable de señal de la tarjeta de expansión 3 (PCIe x8/x8 Gen 5) La siguiente ilustración muestra las conexiones del cable de señal para la tarjeta de expansión PCIe 3 x8/x8 Gen 5. Figura 269. Disposición de los cables con un procesador Figura 268.
Página 323 Conexión del cable de señal de la tarjeta de expansión 3 (PCIe x16/x16 Gen 5) La siguiente ilustración muestra las conexiones del cable de señal para la tarjeta de expansión PCIe 3 x16/ x16 Gen 5. Figura 271. Disposición de los cables con un procesador Figura 270.
Página 324 La siguiente ilustración muestra el alojamiento de la tarjeta de extensión PCIe 4LP 3/4. Los tipos de tarjeta de expansión varían según el modelo de servidor. Para obtener información detallada, consulte “Ranuras PCIe y adaptadores PCIe” en la página Guía del usuario de ThinkSystem SR650 V3...
Página 325 Disposición de los cables de alimentación y de banda lateral La siguiente ilustración muestra las conexiones de alimentación y banda lateral para la tarjeta de extensión PCIe 3 x8/x8 y la tarjeta de extensión PCIe 4 x8/x8. Figura 272. Disposición de los cables de alimentación y banda lateral de la tarjeta de expansión 3/4 Desde Hasta Conector de alimentación en las tarjetas de expansión...
Página 326 Figura 273. Disposición de los cables de señal de la tarjeta de expansión 3/4 Desde Hasta Conector Swift 1 en la tarjeta de extensión 3 Conector PCIe 1 en el conjunto de la placa del sistema Conector Swift 2 en la tarjeta de extensión 3 Conector PCIe 2 en el conjunto de la placa del sistema Conector Swift 1 en la tarjeta de extensión 4 Conector PCIe 9 en el conjunto de la placa del sistema...
Página 327 Conexiones del cable de alimentación El servidor admite las siguientes placas posteriores de unidad de 2,5 pulgadas: • Placa posterior de 8 unidades SAS/SATA de 2,5” • Placa posterior AnyBay de 8 x 2,5 pulgadas (también se utiliza como una placa posterior NVMe de 8 x 2,5 pulgadas cuando solo los conectores NVMe en la placa posterior están cableados) •...
Página 328 Conexiones del cable de señal Consulte el tema específico para las conexiones del cable de señal, según las placas posteriores que tenga instaladas. • Una placa posterior frontal: – “Una placa posterior SAS/SATA de 8 unidades” en la página 319 –...
Página 329 – “Dos placas posteriores de 8 unidades SAS/SATA y una placa posterior de 8 unidades AnyBay (Gen 5)” en la página 489 – “Dos placas posteriores de 8 unidades SAS/SATA y una placa posterior de 8 unidades NVMe (Gen 4)” en la página 514 –...
Página 330 Figura 276. Disposición de los cables SAS/SATA para los conectores incorporados SATA Desde Hasta Placa posterior 1: SAS Incorporado: SATA 0, SATA 1 Adaptador 8i/16i RAID/HBA A continuación se muestran las conexiones de cable para la configuración de 8 unidades SAS/SATA de 2,5 pulgadas con un adaptador 8i/16i RAID/HBA.
Página 331 Figura 277. Disposición de los cables SAS/SATA para el adaptador 8i/16i RAID/HBA Desde Hasta Placa posterior 1: SAS Adaptador 8i/16i • Gen 4: C0 • Gen 3: C0C1 Adaptador CFF 8i/16i RAID/HBA A continuación se muestran las conexiones de cable para la configuración de 8 unidades SAS/SATA de 2,5" con un adaptador 8i/16i RAID/HBA CFF.
Página 332 Figura 278. Disposición de los cables con dos Figura 279. Disposición de los cables con un procesador procesadores instalados instalado Desde Hasta Desde Hasta Placa posterior 1: SAS Adaptador CFF Placa posterior 1: SAS Adaptador CFF • C0 • C0 •...
Página 333 ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Disposición de los cables SAS/SATA Figura 280. Disposición de los cables SAS/SATA para el adaptador 8i/16i RAID/HBA Desde Hasta Placa posterior 1: SAS Adaptador 8i/16i • Gen 4: C0 • Gen 3: C0C1 Capítulo 6 Disposición interna de los cables...
Página 334 Disposición de los cables NVMe Figura 281. Disposición de los cables con dos Figura 282. Disposición de los cables con un procesador procesadores instalados instalado Desde Hasta Desde Hasta Placa posterior 1: NVMe Incorporado: PCIe 8 Placa posterior 1: NVMe Incorporado: PCIe 3, 4 0-1, 2-3 Placa posterior 1: NVMe...
Página 335 Disposición de los cables SAS/SATA Figura 283. Disposición de los cables SAS/SATA al adaptador RAID/HBA CFF Desde Hasta Placa posterior 1: SAS Adaptador CFF • C0 • C1 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF: PWR Incorporado: RAID/HBA CFF PWR Capítulo 6 Disposición interna de los cables...
Página 336 Disposición de los cables NVMe Figura 284. Disposición de los cables NVMe a los conectores PCIe incorporados Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Una placa posterior de 8 unidades AnyBay (Gen 5) En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor...
Página 337 Adaptador 8i/16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 8 unidades AnyBay de 2,5" (Gen 5) con un adaptador 8i/16i RAID/HBA. ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Disposición de los cables SAS/SATA Figura 285.
Página 338 Figura 286. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Placa posterior 1: NVMe 0-1, 2-3 Incorporado: PCIe 6, 5 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 1: NVMe 6-7 Incorporado: PCIe 1...
Página 339 Figura 287. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum con tarjeta de expansión x16/x16 Desde Hasta Placa posterior 1: NVMe 0-1, 2-3 Incorporado: PCIe 6, 5 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 7 Placa posterior 1: NVMe 6-7 Incorporado: PCIe 3 Capítulo 6...
Página 340 Figura 288. Disposición de los cables en otros escenarios Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Disposición de los cables con un procesador instalado Guía del usuario de ThinkSystem SR650 V3...
Página 341 Figura 289. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 1: NVMe 0-1, 2-3 Incorporado: PCIe 2, 1 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 3, 4 Adaptador CFF 8i/16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 8 unidades AnyBay de 2,5" (Gen 5) con un adaptador 8i/16i RAID/HBA CFF.
Página 342 Disposición de los cables SAS/SATA Figura 290. Disposición de los cables SAS/SATA al adaptador RAID/HBA CFF Desde Hasta Placa posterior 1: SAS Adaptador CFF • C0 • C1 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF: PWR Incorporado: RAID/HBA CFF PWR Guía del usuario de ThinkSystem SR650 V3...
Página 343 Disposición de los cables NVMe Figura 291. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Placa posterior 1: NVMe 0-1, 2-3 Incorporado: PCIe 6, 5 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 1: NVMe 6-7...
Página 344 Figura 292. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum con tarjeta de expansión x16/x16 Desde Hasta Placa posterior 1: NVMe 0-1, 2-3 Incorporado: PCIe 6, 5 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 7 Placa posterior 1: NVMe 6-7 Incorporado: PCIe 3 Guía del usuario de ThinkSystem SR650 V3...
Página 345 Figura 293. Disposición de los cables en otros escenarios Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Una placa posterior de 8 unidades NVMe (Gen 4) En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con una placa posterior de la unidad frontal de 8 unidades NVMe de 2,5"...
Página 346 Disposición de los cables NVMe a los conectores PCIe incorporados Figura 294. Disposición de los cables con dos Figura 295. Disposición de los cables con un procesador procesadores instalados instalado Desde Hasta Desde Hasta Placa posterior 1: NVMe Incorporado: PCIe 8 Placa posterior 1: NVMe Incorporado: PCIe 3, 4 0-1, 2-3...
Página 347 Disposición de los cables con dos procesadores instalados Figura 296. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Placa posterior 1: NVMe 0-1, 2-3 Incorporado: PCIe 6, 5 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 2...
Página 348 Figura 297. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum con tarjeta de expansión x16/x16 Desde Hasta Placa posterior 1: NVMe 0-1, 2-3 Incorporado: PCIe 6, 5 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 7 Placa posterior 1: NVMe 6-7 Incorporado: PCIe 3 Guía del usuario de ThinkSystem SR650 V3...
Página 349 Figura 298. Disposición de los cables en otros escenarios Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Capítulo 6 Disposición interna de los cables...
Página 350 Disposición de los cables con un procesador instalado Figura 299. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 1: NVMe 0-1, 2-3 Incorporado: PCIe 2, 1 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 3, 4 Dos placas posteriores SAS/SATA de 8 unidades En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con dos placas posteriores de unidad frontales SAS/SATA de 8 unidades de 2,5 pulgadas.
Página 351 16 unidades SAS/SATA En este tema se proporciona información sobre la disposición de los cables para la configuración con 16 bahías de unidad frontales SAS/SATA. Para conectar los cables de alimentación de la(s) placa(s) posterior(es) frontal(es), consulte “Placas posteriores: modelos de servidor con bahías de unidad frontal de 2,5”” en la página 316.
Página 352 Desde Hasta Placa posterior 1: SAS Incorporado: SATA 0, SATA 1 Adaptador 8i Placa posterior 2: SAS • Gen 4: C0 • Gen 3: C0C1 Adaptador 8i/16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades SAS/SATA de 2,5"...
Página 353 Adaptador HBA 16i/RAID CFF A continuación se muestran las conexiones de cable para la configuración de 16 unidades SAS/SATA de 2,5" con un adaptador interno CFF 16i RAID/HBA. ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 302. Disposición de los cables con dos Figura 303.
Página 354 Figura 304. Disposición de los cables SAS/SATA para los conectores incorporados Desde Hasta Placa posterior 1: SAS Incorporado: SATA 0, SATA 1 Placa posterior 2: SAS Incorporado: SATA 2, conector de señal M.2 Dos placas posteriores de 8 unidades AnyBay (Gen 4) En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con dos placas posteriores de la unidad frontales de 8 unidades AnyBay de 2,5"...
Página 355 • “Conectores incorporados + Adaptador 16i RAID/HBA” en la página 345 • “Adaptador 8i RAID modo triple” en la página 346 • “Adaptador 16i RAID modo triple” en la página 347 Conectores incorporados + Adaptador 16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades AnyBay de 2,5" (Gen 4) con un adaptador 16i RAID/HBA.
Página 356 Figura 306. Disposición de los cables NVMe a los conectores PCIe incorporados Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 2: NVMe 4-5...
Página 357 Disposición de los cables de señal Figura 307. Disposición de los cables de señal para adaptadores 8i de modo triple Desde Hasta Adaptador 8i Placa posterior 1: SAS • C0 Placa posterior 2: SAS Adaptador 8i • C0 Adaptador 16i RAID modo triple A continuación se muestran las conexiones de cables para la configuración de 16 unidades AnyBay de 2,5"...
Página 358 Disposición de los cables de señal Figura 308. Disposición de los cables de señal para adaptador 16i de modo triple Desde Hasta Placa posterior 1: SAS Adaptador 16i • C0 Placa posterior 2: SAS • C1 Dos placas posteriores de 8 unidades AnyBay (Gen 5) En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con dos placas posteriores de la unidad frontales de 8 unidades AnyBay de 2,5"...
Página 359 16 unidades AnyBay En este tema se proporciona información sobre la disposición de los cables para la configuración de 16 unidades AnyBay (Gen 5). • “Conectores incorporados + Adaptador 8i/16i RAID/HBA” en la página 349 • “Conectores incorporados + Adaptador 16i RAID/HBA + Tarjeta de retemporizador” en la página 352 Conectores incorporados + Adaptador 8i/16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades AnyBay de 2,5"...
Página 360 Disposición de los cables NVMe Figura 310. Disposición de los cables cuando se instala la tarjeta de expansión x16/x16 Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 8 Placa posterior 1: NVMe 6-7 Incorporado: PCIe 7...
Página 361 Figura 311. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 0-1 Incorporado: PCIe 7...
Página 362 Figura 312. Disposición de los cables en otros escenarios Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 2: NVMe 4-5 Incorporado: PCIe 2...
Página 363 Disposición de los cables SAS/SATA Figura 313. Disposición de los cables SAS/SATA para adaptador 16i Desde Hasta Placa posterior 1: SAS Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS • Gen 4: C1 • Gen 3: C2C3 Capítulo 6 Disposición interna de los cables...
Página 364 Disposición de los cables NVMe Figura 314. Disposición de los cables cuando se instalan Figura 315. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o dos procesadores de la serie Platinum con tarjeta de con tarjeta de expansión x8/x8 expansión x16/x16 (solo ranura 7) Desde...
Página 365 Disposición de los cables SAS/SATA Figura 316. Disposición de los cables SAS/SATA para adaptador 16i Desde Hasta Placa posterior 1: SAS Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS • Gen 4: C1 • Gen 3: C2C3 Capítulo 6 Disposición interna de los cables...
Página 366 Disposición de los cables NVMe Figura 317. Disposición de los cables NVMe para los conectores incorporados Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 0-1 Incorporado: PCIe 7...
Página 367 16 unidades NVMe En este tema se proporciona información sobre la disposición de los cables para la configuración con 16 unidades frontales NVMe con dos placas posteriores frontales de 8 unidades NVMe (Gen 4). Figura 318. Disposición de los cables NVMe a los conectores PCIe incorporados Desde Hasta Placa posterior 1: NVMe 0-1...
Página 368 Figura 319. Disposición de los cables NVMe para los conectores incorporados Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Dos placas posteriores de 8 unidades NVMe (Gen 5) En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor...
Página 369 16 unidades NVMe En este tema se proporciona información sobre la disposición de los cables para la configuración con 16 unidades frontales NVMe con dos placas posteriores frontales de 8 unidades NVMe (Gen 5). • “Conectores incorporados” en la página 359 •...
Página 370 Placa posterior 2: NVMe Incorporado: PCIe 2 Placa posterior 2: NVMe Incorporado: PCIe 1 Placa posterior 2: NVMe Incorporado: PCIe 1 Conectores integrados + Tarjeta de retemporizador A continuación se muestran las conexiones de cables para la configuración de 16 unidades NVMe de 2,5" (Gen 5) con una tarjeta de retemporizador.
Página 371 12 unidades NVMe En este tema se proporciona información sobre la disposición de los cables para la configuración con 12 unidades frontales NVMe con dos placas posteriores frontales de 8 unidades NVMe (Gen 5). ↔ ↔ ↔ ↔ Conexiones entre conectores: , ...
Página 372 Para conectar los cables de alimentación de la(s) placa(s) posterior(es) frontal(es), consulte “Placas posteriores: modelos de servidor con bahías de unidad frontal de 2,5”” en la página 316. Para conectar los cables de señal de la(s) placa(s) posterior(es) frontal(es), consulte los siguientes escenarios de disposición de los cables según su configuración de servidor.
Página 373 Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Disposición de los cables NVMe Figura 326. Disposición de los cables con dos Figura 327.
Página 374 Disposición de los cables SAS/SATA Figura 328. Disposición de los cables SAS/SATA para adaptador 16i Desde Hasta Placa posterior 1: SAS Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS • Gen 4: C1 • Gen 3: C2C3 Guía del usuario de ThinkSystem SR650 V3...
Página 375 Disposición de los cables NVMe Figura 329. Disposición de los cables con dos Figura 330. Disposición de los cables con un procesador procesadores instalados instalado Desde Hasta Desde Hasta Placa posterior 2: NVMe Incorporado: PCIe 8 Placa posterior 2: NVMe Incorporado: PCIe 3, 4 0-1, 2-3 Placa posterior 2: NVMe...
Página 376 Disposición de los cables SAS/SATA Figura 331. Disposición de los cables SAS/SATA para adaptador CFF 16i Desde Hasta Placa posterior 1: SAS Adaptador CFF • C0 • C1 Placa posterior 2: SAS Adaptador CFF • C2 • C3 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF: PWR Incorporado: RAID/HBA CFF PWR...
Página 377 Disposición de los cables NVMe Figura 332. Disposición de los cables NVMe a los conectores PCIe incorporados Desde Hasta Placa posterior 2: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 2: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 2: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Una placa posterior de 8 unidades SAS/SATA y una placa posterior de 8 unidades AnyBay (Gen 5)
Página 378 Conectores incorporados + adaptador 8i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 8 unidades SAS/SATA + 8 unidades AnyBay (Gen 5) con dos adaptadores 8i RAID/HBA. ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Disposición de los cables SAS/SATA Figura 333.
Página 379 Figura 335. Disposición de los cables en otros escenarios Figura 334. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 2: NVMe Placa posterior 2: NVMe Incorporado: PCIe 6, 5 Incorporado: PCIe 8...
Página 380 Figura 336. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 2: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 2: NVMe 6-7 Incorporado: PCIe 1 Conectores incorporados + Adaptador 16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 8 unidades SAS/SATA + 8 unidades AnyBay (Gen 5) con un adaptador 16i RAID/HBA.
Página 381 Disposición de los cables SAS/SATA Figura 337. Disposición de los cables SAS/SATA para adaptador 16i Desde Hasta Placa posterior 1: SAS Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS • Gen 4: C1 • Gen 3: C2C3 Disposición de los cables NVMe Disposición de los cables con dos procesadores instalados Capítulo 6...
Página 382 Figura 339. Disposición de los cables en otros escenarios Figura 338. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 2: NVMe Placa posterior 2: NVMe Incorporado: PCIe 6, 5 Incorporado: PCIe 8...
Página 383 Figura 340. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 2: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 2: NVMe 6-7 Incorporado: PCIe 1 Conectores incorporados + Adaptador CFF 16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 8 unidades SAS/SATA + 8 unidades AnyBay (Gen 5) con un adaptador interno CFF 16i RAID/HBA.
Página 384 Disposición de los cables SAS/SATA Figura 341. Disposición de los cables SAS/SATA para adaptador CFF 16i Desde Hasta Placa posterior 1: SAS Adaptador CFF • C0 • C1 Placa posterior 2: SAS Adaptador CFF • C2 • C3 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF: PWR Incorporado: RAID/HBA CFF PWR...
Página 385 Disposición de los cables NVMe Figura 342. Disposición de los cables cuando se instalan Figura 343. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 2: NVMe...
Página 386 Conectores incorporados En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades SAS/SATA + 8 unidades NVMe (Gen 4) con conectores incorporados. ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Disposición de los cables SAS/SATA Figura 344.
Página 387 Disposición de los cables NVMe Figura 345. Disposición de los cables con dos Figura 346. Disposición de los cables con un procesador procesadores instalados instalado Desde Hasta Desde Hasta Placa posterior 2: NVMe Incorporado: PCIe 8 Placa posterior 2: NVMe Incorporado: PCIe 3, 4 0-1, 2-3 Placa posterior 2: NVMe...
Página 388 Disposición de los cables SAS/SATA Figura 347. Disposición de los cables SAS/SATA al adaptador 8i Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Guía del usuario de ThinkSystem SR650 V3...
Página 389 Disposición de los cables NVMe Figura 348. Disposición de los cables con dos Figura 349. Disposición de los cables con un procesador procesadores instalados instalado Desde Hasta Desde Hasta Placa posterior 2: NVMe Incorporado: PCIe 8 Placa posterior 2: NVMe Incorporado: PCIe 3, 4 0-1, 2-3 Placa posterior 2: NVMe...
Página 390 Figura 350. Disposición de los cables SAS/SATA para adaptador CFF 16i Desde Hasta Adaptador CFF: PWR Incorporado: RAID/HBA CFF PWR Placa posterior 1: SAS Adaptador CFF • C0 • C1 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Disposición de los cables NVMe ↔...
Página 391 Figura 351. Disposición de los cables NVMe a los conectores PCIe incorporados Desde Hasta Placa posterior 2: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 2: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 2: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Una placa posterior de 8 unidades SAS/SATA y una placa posterior de 8 unidades NVMe (Gen 5) En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor...
Página 392 Conectores incorporados En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades SAS/SATA + 8 unidades NVMe (Gen 5) con conectores incorporados. ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Disposición de los cables SAS/SATA Figura 352.
Página 393 Figura 354. Disposición de los cables en otros escenarios Figura 353. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 2: NVMe Placa posterior 2: NVMe Incorporado: PCIe 6, 5 Incorporado: PCIe 8...
Página 394 Figura 355. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 2: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 2: NVMe 6-7 Incorporado: PCIe 1 Conectores incorporados + adaptador 8i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades SAS/SATA + 8 unidades NVMe (Gen 5) con un adaptador RAID/HBA 8i.
Página 395 Disposición de los cables SAS/SATA Figura 356. Disposición de los cables SAS/SATA al adaptador 8i Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Disposición de los cables NVMe Disposición de los cables con dos procesadores instalados Capítulo 6 Disposición interna de los cables...
Página 396 Figura 358. Disposición de los cables en otros escenarios Figura 357. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 2: NVMe Placa posterior 2: NVMe Incorporado: PCIe 6, 5 Incorporado: PCIe 8...
Página 397 Figura 359. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 2: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 2: NVMe 6-7 Incorporado: PCIe 1 Conectores incorporados + Adaptador CFF 16i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades SAS/SATA + 8 unidades NVMe (Gen 5) con un adaptador 16i RAID/HBA CFF interno.
Página 398 Disposición de los cables SAS/SATA Figura 360. Disposición de los cables SAS/SATA para adaptador CFF 16i Desde Hasta Adaptador CFF: PWR Incorporado: RAID/HBA CFF PWR Placa posterior 1: SAS Adaptador CFF • C0 • C1 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Guía del usuario de ThinkSystem SR650 V3...
Página 399 Disposición de los cables NVMe Figura 361. Disposición de los cables cuando se instalan Figura 362. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 2: NVMe...
Página 400 Conectores incorporados + adaptador 8i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 8 unidades AnyBay + 8 unidades NVMe (Gen 4) con un adaptador 8i RAID/HBA. ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Disposición de los cables SAS/SATA Figura 363.
Página 401 Disposición de los cables NVMe Figura 364. Disposición de los cables NVMe a los conectores PCIe incorporados Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4...
Página 402 Disposición de los cables SAS/SATA Figura 365. Disposición de los cables SAS/SATA para adaptador CFF 16i Desde Hasta Placa posterior 1: SAS Adaptador CFF • C0 • C1 Adaptador CFF: MB (CFF input) Incorporado: PCIe 9 Adaptador CFF: PWR Incorporado: RAID/HBA CFF PWR Guía del usuario de ThinkSystem SR650 V3...
Página 403 Disposición de los cables NVMe Figura 366. Disposición de los cables NVMe a los conectores PCIe incorporados Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4...
Página 404 • “Conectores incorporados + adaptador 8i RAID/HBA” en la página 394 • “Conectores incorporados + Adaptador 8i/16i RAID/HBA CFF” en la página 395 • “Conectores incorporados + Adaptador 8i RAID/HBA + Tarjeta de retemporizador” en la página 397 Conectores incorporados + adaptador 8i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 8 unidades AnyBay + 8 unidades NVMe (Gen 5) con un adaptador 8i RAID/HBA.
Página 405 Disposición de los cables NVMe Figura 368. Disposición de los cables cuando se instalan Figura 369. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Desde Hasta Placa posterior 1: NVMe Incorporado: PCIe 10 Placa posterior 1: NVMe Incorporado: PCIe 8...
Página 406 Disposición de los cables del adaptador CFF Figura 371. Disposición de los cables en otros escenarios Figura 370. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Desde Hasta Placa posterior 1: SAS Adaptador CFF Placa posterior 1: SAS Adaptador CFF...
Página 407 Disposición de los cables NVMe Figura 372. Disposición de los cables cuando se instalan Figura 373. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Desde Hasta Placa posterior 1: NVMe Incorporado: PCIe 10 Placa posterior 1: NVMe Incorporado: PCIe 8...
Página 408 Disposición de los cables SAS/SATA Figura 374. Disposición de los cables SAS/SATA al adaptador 8i Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Guía del usuario de ThinkSystem SR650 V3...
Página 409 Disposición de los cables NVMe Figura 375. Disposición de los cables NVMe a los conectores incorporados y tarjeta de retemporizador Desde Hasta Placa posterior 1: NVMe 0-1 Retemporizador: C0 Placa posterior 1: NVMe 2-3 Retemporizador: C1 Placa posterior 1: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 0-1 Incorporado: PCIe 7...
Página 410 • “Placas posteriores frontal + central + trasera: 24 unidades SAS/SATA de 2,5" + 8 unidades SAS/SATA de 2,5"+ 4 unidades de 2,5"/8 unidades SAS/SATA de 2,5"” en la página 432 Placas traseras delanteras: 24 unidades de 2,5" SAS/SATA En este tema se proporciona información sobre la disposición de los cables para la configuración de 24 unidades SAS/SATA de 2,5”.
Página 411 Figura 376. Disposición de los cables SAS/SATA para el adaptador 32i Desde Hasta Placa posterior 1: SAS Adaptador 32i • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF 16i RAID/HBA + expansor CFF A continuación se muestran las conexiones de cable para la configuración de 24 unidades SAS/SATA de 2,5"...
Página 412 Figura 377. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 7 Adaptador CFF Expansor CFF: RAID/HBA...
Página 413 Figura 378. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF Expansor CFF: RAID/HBA...
Página 414 Figura 379. Disposición de los cables SAS/SATA para el expansor de CFF y adaptador 8i/16i Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Expansor CFF: RAID/HBA Adaptador 8i/16i •...
Página 415 Figura 380. Disposición de los cables SAS/SATA para adaptadores 8i Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Adaptador 8i Placa posterior 2: SAS • Gen 4: C0 • Gen 3: C0C1 Placa posterior 3: SAS Adaptador 8i •...
Página 416 Figura 381. Disposición de los cables SAS/SATA para adaptadores 8i/16i Desde Hasta Placa posterior 1: SAS Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS • Gen 4: C1 • Gen 3: C2C3 Placa posterior 3: SAS Adaptador 8i •...
Página 417 24 unidades SAS/SATA de 2,5" + 4 unidades SAS/SATA de 2,5" En este tema se proporciona información sobre la disposición de los cables para la placa posterior frontal de 24 unidades SAS/SATA de 2,5” y una placa posterior trasera de 4 unidades SAS/SATA de 2,5”. Para conectar los cables de alimentación de la(s) placa(s) posterior(es) frontal(es), consulte “Placas posteriores: modelos de servidor con bahías de unidad frontal de 2,5””...
Página 418 Desde Hasta Placa posterior 1: SAS Adaptador 32i • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Disposición de los cables de la placa posterior trasera ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 383.
Página 419 Disposición de los cables de la placa posterior frontal ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 384. Disposición de los cables SAS/SATA para el expansor de CFF y adaptador 8i/16i Desde Hasta Expansor RAID Placa posterior 1: SAS •...
Página 420 Figura 385. Disposición de los cables de la placa posterior trasera Desde Hasta Placa posterior 4: SAS Expansor RAID • C3 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Adaptador CFF 16i RAID/HBA + expansor CFF En este tema se proporciona información sobre la disposición de los cables para la configuración de 24 unidades SAS/SATA de 2,5"...
Página 421 Figura 386. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 7 Adaptador CFF Expansor CFF: RAID/HBA...
Página 422 Figura 387. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF Expansor CFF: RAID/HBA...
Página 423 Figura 388. Disposición de los cables de la placa posterior trasera Desde Hasta Placa posterior 4: SAS Expansor RAID • C3 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm 24 unidades SAS/SATA de 2,5" + 8 unidades SAS/SATA de 2,5" En este tema se proporciona información sobre la disposición de los cables para la placa posterior frontal de 24 unidades SAS/SATA de 2,5"...
Página 424 Adaptador 32i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 24 unidades de 2,5" + 8 unidades SAS/SATA de 2,5" con un adaptador RAID/HBA 32i. Disposición de los cables de la placa posterior frontal ↔...
Página 425 Figura 390. Disposición de los cables de señal Figura 391. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS 0, Adaptador 32i Placa posterior 4: PWR • Incorporado: SAS 1 • C3 alimentación de la placa posterior •...
Página 426 Figura 392. Disposición de los cables SAS/SATA para adaptadores 16i Desde Hasta Placa posterior 1: SAS Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS • Gen 4: C1 • Gen 3: C2C3 Placa posterior 3: SAS Adaptador 16i •...
Página 427 Figura 393. Disposición de los cables de señal Figura 394. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS 0, Adaptador 16i Placa posterior 4: PWR • Incorporado: SAS 1 • Gen 4: C1 alimentación de la placa posterior •...
Página 428 Figura 395. Disposición de los cables con dos Figura 396. Disposición de los cables con un procesador procesadores instalados instalado Desde Hasta Desde Hasta Placa posterior 1: SAS Adaptador CFF Placa posterior 1: SAS Adaptador CFF • C0 • C0 •...
Página 429 Figura 397. Disposición de los cables de señal Figura 398. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS 0, Adaptador 16i Placa posterior 4: PWR • Incorporado: SAS 1 • Gen 4: C1 alimentación de la placa posterior •...
Página 430 Figura 399. Disposición de los cables SAS/SATA para el expansor de CFF y adaptador 8i/16i Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Expansor CFF: RAID/HBA Adaptador 8i/16i •...
Página 431 Figura 400. Disposición de los cables de señal Figura 401. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS 0 Expansor RAID Placa posterior 4: PWR • Incorporado: • C4 alimentación de la placa posterior Placa posterior 4: SAS 1 •...
Página 432 Figura 402. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 7 Adaptador CFF Expansor CFF: RAID/HBA...
Página 433 Figura 403. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF Expansor CFF: RAID/HBA...
Página 434 Figura 404. Disposición de los cables de señal Figura 405. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS 0 Expansor RAID Placa posterior 4: PWR • Incorporado: • C4 alimentación de la placa posterior Placa posterior 4: SAS 1 •...
Página 435 • “Adaptador 32i RAID/HBA” en la página 429 • “Adaptadores 16i RAID/HBA” en la página 430 Adaptador 32i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 24 unidades SAS/SATA de 2,5" + 4 unidades SAS/SATA de 2,5" con un adaptador 32i RAID/HBA. Disposición de los cables de la placa posterior frontal ↔...
Página 436 Figura 407. Disposición de los cables de la placa posterior central Desde Hasta Placa posterior 5: SAS Adaptador 32i • C3 Placa posterior 5: PWR • Incorporado: alimentación de la placa posterior • Incorporado: banda lateral de la placa posterior •...
Página 437 Figura 408. Disposición de los cables SAS/SATA para adaptadores 16i Desde Hasta Placa posterior 1: SAS Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS • Gen 4: C1 • Gen 3: C2C3 Placa posterior 3: SAS Adaptador 16i •...
Página 438 Figura 409. Disposición de los cables de la placa posterior central Desde Hasta Placa posterior 5: SAS Adaptador 16i • Gen 4: C1 • Gen 3: C2 Placa posterior 5: PWR • Incorporado: alimentación de la placa posterior • Incorporado: banda lateral de la placa posterior •...
Página 439 Adaptador 32i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 24 unidades SAS/SATA de 2,5" + 8 unidades SAS/SATA de 2,5" con un adaptador 32i RAID/HBA. Disposición de los cables de la placa posterior frontal ↔...
Página 440 Figura 411. Disposición de los cables de la placa posterior central Desde Hasta Adaptador 32i • Placa posterior 5: SAS • C3 • Placa posterior 6: SAS • Incorporado: alimentación de la placa posterior • Placa posterior 5: PWR • Incorporado: banda lateral de la placa posterior •...
Página 441 Figura 412. Disposición de los cables SAS/SATA para adaptadores 16i Desde Hasta Placa posterior 1: SAS Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 2: SAS • Gen 4: C1 • Gen 3: C2C3 Placa posterior 3: SAS Adaptador 16i •...
Página 442 Figura 413. Disposición de los cables de la placa posterior central Desde Hasta Adaptador 16i • Placa posterior 5: SAS • Gen 4: C1 • Placa posterior 6: SAS • Gen 3: C2C3 • Incorporado: alimentación de la placa posterior •...
Página 443 • “24 unidades SAS/SATA de 2,5" + 8 unidades SAS/SATA de 2,5" + 4 unidades SAS/SATA de 2,5"” en la página 433 • “24 unidades SAS/SATA de 2,5" + 8 unidades SAS/SATA de 2,5" + 8 unidades SAS/SATA de 2,5"” en la página 443 24 unidades SAS/SATA de 2,5"...
Página 444 Figura 414. Disposición de los cables SAS/SATA para el adaptador 32i Desde Hasta Placa posterior 1: SAS Adaptador 32i • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Disposición de los cables de la placa posterior trasera ↔...
Página 445 Figura 415. Disposición de los cables de señal Figura 416. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS Adaptador 32i Placa posterior 4: PWR Incorporado: conector de alimentación de 7 mm • C3 Disposición de los cables de la placa posterior central ↔...
Página 446 Figura 417. Disposición de los cables de señal Figura 418. Disposición de los cables de alimentación Desde Hasta Desde Hasta Adaptador 8i • Incorporado: • Placa posterior 5: SAS • C0 • Placa posterior 5: PWR alimentación de la placa posterior •...
Página 447 Figura 419. Disposición de los cables SAS/SATA para el expansor de CFF y adaptador 8i/16i Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Expansor CFF: RAID/HBA Adaptador 8i/16i •...
Página 448 Figura 420. Disposición de los cables de señal Figura 421. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS Expansor RAID Placa posterior 4: PWR Incorporado: conector de alimentación de 7 mm • C4 Disposición de los cables de la placa posterior central ↔...
Página 449 Figura 422. Disposición de los cables de señal Figura 423. Disposición de los cables de alimentación Desde Hasta Desde Hasta Expansor RAID • Incorporado: • Placa posterior 5: SAS • C3 • Placa posterior 5: PWR alimentación de la placa posterior •...
Página 450 Figura 424. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 7 Adaptador CFF Expansor CFF: RAID/HBA...
Página 451 Figura 425. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF Expansor CFF: RAID/HBA...
Página 452 Figura 426. Disposición de los cables de señal Figura 427. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS Expansor RAID Placa posterior 4: PWR Incorporado: conector de alimentación de 7 mm • C4 Disposición de los cables de la placa posterior central ↔...
Página 453 Figura 428. Disposición de los cables de señal Figura 429. Disposición de los cables de alimentación Desde Hasta Desde Hasta Expansor RAID • Incorporado: • Placa posterior 5: SAS • C3 • Placa posterior 5: PWR alimentación de la placa posterior •...
Página 454 Disposición de los cables de la placa posterior frontal ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 430. Disposición de los cables SAS/SATA para el expansor de CFF y adaptador 16i Desde Hasta Expansor RAID Placa posterior 1: SAS •...
Página 455 Figura 431. Disposición de los cables de señal Figura 432. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS 0, Adaptador 16i Placa posterior 4: PWR Expansión 2: PWR1, PWR2 SAS 1 • Gen 4: C1 •...
Página 456 Figura 433. Disposición de los cables de señal Figura 434. Disposición de los cables de alimentación Desde Hasta Desde Hasta Expansor RAID • Incorporado: • Placa posterior 5: SAS • C3 • Placa posterior 5: PWR alimentación de la placa posterior •...
Página 457 Figura 435. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 7 Adaptador CFF Expansor CFF: RAID/HBA...
Página 458 Figura 436. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF Expansor CFF: RAID/HBA...
Página 459 Figura 437. Disposición de los cables de señal Figura 438. Disposición de los cables de alimentación Desde Hasta Desde Hasta Placa posterior 4: SAS 0 Adaptador CFF Placa posterior 4: PWR Expansión 2: PWR1, PWR2 • C2 Placa posterior 4: SAS 1 •...
Página 460 Figura 439. Disposición de los cables de señal Figura 440. Disposición de los cables de alimentación Desde Hasta Desde Hasta Expansor RAID • Incorporado: • Placa posterior 5: SAS • C3 • Placa posterior 5: PWR alimentación de la placa posterior •...
Página 461 ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 441. Disposición de los cables SAS/SATA para adaptadores 8i/16i de modo triple Desde Hasta Placa posterior 1: SAS Adaptador 16i • C0 Placa posterior 2: SAS • C1 Adaptador 8i Placa posterior 3: SAS •...
Página 462 Figura 442. Disposición de los cables SAS/SATA para adaptadores 8i de modo triple Desde Hasta Placa posterior 1: SAS Adaptador 8i • C0 Adaptador 8i Placa posterior 2: SAS • C0 Placa posterior 3: SAS Adaptador 8i • C0 Tres placas posteriores de 8 unidades NVMe (Gen 4) En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con tres placas posteriores de la unidad frontales de 8 unidades NVMe de 2,5"...
Página 463 Placas posteriores frontales: 24 unidades NVMe En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con tres placas posteriores de la unidad frontales de 8 unidades NVMe de 2,5" (Gen 4). ↔ ↔...
Página 464 Placas posteriores frontal + central: 24 unidades NVMe + 8 unidades NVMe En esta sección se proporciona información sobre la disposición de los cables para la configuración de 24 unidades NVMe (Gen 4) + 8 unidades NVMe con tres tarjetas de retemporizador. ↔...
Página 465 Disposición de los cables de la placa posterior central Figura 445. Disposición de los cables de la placa posterior central Desde Hasta Placa posterior 5: NVMe 0-1, 2-3 Retemporizador: C0, C1 Placa posterior 6: NVMe 0-1, 2-3 Retemporizador: C0, C1 •...
Página 466 ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Conectores integrados + Una tarjeta de retemporizador Figura 446. Disposición de los cables NVMe a los conectores incorporados y una tarjeta de retemporizador Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5...
Página 467 Conectores integrados + Dos tarjetas de retemporizador Figura 447. Disposición de los cables NVMe a los conectores incorporados y dos tarjetas de retemporizador Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5 Retemporizador: C0 Placa posterior 1: NVMe 6-7...
Página 468 ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Disposición de los cables de la placa posterior frontal Conectores integrados + Una tarjeta de retemporizador Figura 448. Disposición de los cables NVMe a los conectores incorporados y una tarjeta de retemporizador Desde Hasta Placa posterior 1: NVMe 0-1...
Página 469 Figura 449. Disposición de los cables NVMe a los conectores incorporados y dos tarjetas de retemporizador Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5 Retemporizador: C0 Placa posterior 1: NVMe 6-7 Retemporizador: C1 Placa posterior 2: NVMe 0-1...
Página 470 Figura 450. Disposición de los cables de la placa posterior central Desde Hasta Placa posterior 5: NVMe 0-1, 2-3 Retemporizador: C0, C1 Placa posterior 6: NVMe 0-1, 2-3 Retemporizador: C0, C1 • Incorporado: alimentación de la placa posterior • Placa posterior 5: PWR •...
Página 471 Figura 451. Disposición de los cables SAS/SATA al adaptador 8i Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Disposición de los cables NVMe ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Capítulo 6 Disposición interna de los cables...
Página 472 Figura 452. Disposición de los cables NVMe a los conectores incorporados y tarjeta de retemporizador Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 8 Placa posterior 1: NVMe 6-7 Incorporado: PCIe 7 Placa posterior 2: NVMe 0-1, 2-3...
Página 473 Para conectar los cables de señal de la(s) placa(s) posterior(es) frontal(es), consulte los siguientes escenarios de disposición de los cables según su configuración de servidor. • “Adaptador 8i RAID/HBA + Una tarjeta de retemporizador” en la página 463 • “Adaptador 8i RAID/HBA + Dos tarjetas de retemporizador” en la página 464 Adaptador 8i RAID/HBA + Una tarjeta de retemporizador En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades AnyBay de 2,5"...
Página 474 Disposición de los cables NVMe Figura 454. Disposición de los cables NVMe a los conectores incorporados y tarjeta de retemporizador Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5 Incorporado: PCIe 8 Placa posterior 1: NVMe 6-7 Incorporado: PCIe 7...
Página 475 ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Disposición de los cables SAS/SATA Figura 455. Disposición de los cables SAS/SATA al adaptador 8i Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Capítulo 6 Disposición interna de los cables...
Página 476 Disposición de los cables NVMe Figura 456. Disposición de los cables NVMe a los conectores incorporados y tarjetas de retemporizador Desde Hasta Placa posterior 1: NVMe 0-1 Incorporado: PCIe 10 Placa posterior 1: NVMe 2-3 Incorporado: PCIe 9 Placa posterior 1: NVMe 4-5 Retemporizador: C0 Placa posterior 1: NVMe 6-7 Retemporizador: C1...
Página 477 Una placa posterior de 8 unidades SAS/SATA y dos placas posteriores de 8 unidades NVMe (Gen 4) En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con una placa posterior de la unidad frontal de 8 unidades SAS/SATA de 2,5" y dos placas posteriores de la unidad frontales de 8 unidades NVMe de 2,5"...
Página 478 Figura 458. Disposición de los cables NVMe Desde Hasta Placa posterior 2: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 2: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 2: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 3: NVMe 4-5 Incorporado: PCIe 2...
Página 479 • “Conectores incorporados + Adaptador 8i RAID/HBA + Tarjeta de retemporizador” en la página 470 Conectores incorporados + adaptador 8i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades SAS/SATA de 2,5" + 16 unidades NVMe de 2,5" (Gen 5) con un adaptador 8i RAID/HBA. ↔...
Página 480 Disposición de los cables NVMe Figura 460. Disposición de los cables NVMe para los conectores incorporados Desde Hasta Placa posterior 2: NVMe 0-1 Incorporado: PCIe 8 Placa posterior 2: NVMe 2-3 Incorporado: PCIe 7 Placa posterior 2: NVMe 4-5, 6-7 Incorporado: PCIe 6, 5 Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 4, 3...
Página 481 Disposición de los cables SAS/SATA Figura 461. Disposición de los cables SAS/SATA al adaptador 8i Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Capítulo 6 Disposición interna de los cables...
Página 482 Disposición de los cables NVMe Figura 462. Disposición de los cables NVMe a los conectores incorporados y tarjeta de retemporizador Desde Hasta Placa posterior 2: NVMe 0-1, 2-3 Incorporado: PCIe 6, 5 Placa posterior 2: NVMe 4-5 Incorporado: PCIe 7 Placa posterior 2: NVMe 6-7 Incorporado: PCIe 3 Placa posterior 3: NVMe 0-1...
Página 483 Adaptador 8i RAID/HBA + Adaptador 16i RAID modo triple ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 463. Disposición de los cables para un adaptador 8i y un adaptador 16i de modo triple Desde Hasta Adaptador 8i Placa posterior 1: SAS •...
Página 484 Placas posteriores frontales: 16 unidades SAS/SATA de 2,5"+ 8 unidades AnyBay de 2,5" En este tema se proporciona información sobre la disposición de los cables para la configuración de 16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5" (Gen 4). Para conectar los cables de alimentación de la(s) placa(s) posterior(es) frontal(es), consulte “Placas posteriores: modelos de servidor con bahías de unidad frontal de 2,5””...
Página 485 Desde Hasta Placa posterior 1: SAS Adaptador 32i • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Disposición de los cables NVMe ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 466. Disposición de los cables con un procesador Figura 465.
Página 486 Figura 467. Disposición de los cables SAS/SATA Figura 468. Disposición de los cables NVMe Desde Hasta Desde Hasta Placa posterior 1: SAS Adaptador 8i Placa posterior 3: NVMe Incorporado: PCIe 8 • C0 Placa posterior 2: SAS Adaptador 8i Placa posterior 3: NVMe Incorporado: PCIe 7 •...
Página 487 Figura 469. Disposición de los cables SAS/SATA Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador 8i Expansor CFF: RAID/HBA • Gen 4: C0 • Gen 3: C0C1 Expansor CFF: PWR Incorporado: CFF EXP PWR Disposición de los cables NVMe...
Página 488 Figura 471. Disposición de los cables con un procesador Figura 470. Disposición de los cables con dos instalado procesadores instalados Desde Hasta Desde Hasta Placa posterior 3: NVMe Incorporado: PCIe 8 Placa posterior 3: NVMe Incorporado: PCIe 3, 4 0-1, 2-3 Placa posterior 3: NVMe Incorporado: PCIe 7 Placa posterior 3: NVMe...
Página 489 Adaptador 32i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5" (Gen 4) + 4 unidades SAS/SATA de 2,5" con un adaptador 32i RAID/HBA.
Página 490 Figura 473. Disposición de los cables NVMe Desde Hasta Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 3: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 3: NVMe 6-7 Incorporado: PCIe 1 Disposición de los cables de la placa posterior trasera ↔...
Página 491 Figura 474. Disposición de los cables de la placa posterior trasera Desde Hasta Placa posterior 4: SAS Adaptador 32i • C3 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Expansor CFF + adaptador 8i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 16 unidades SAS/SATA de 2,5"...
Página 492 Figura 475. Disposición de los cables SAS/SATA Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador 8i Expansor CFF: RAID/HBA • Gen 4: C0 • Gen 3: C0C1 Expansor CFF: PWR Incorporado: CFF EXP PWR Disposición de los cables NVMe...
Página 493 Figura 476. Disposición de los cables NVMe Desde Hasta Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 3: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 3: NVMe 6-7 Incorporado: PCIe 1 Disposición de los cables de la placa posterior trasera ↔...
Página 494 Figura 477. Disposición de los cables de la placa posterior trasera Desde Hasta Placa posterior 4: SAS Expansor RAID • C3 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Expansor CFF + Adaptador CFF 16i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 16 unidades SAS/SATA de 2,5"...
Página 495 Figura 478. Disposición de los cables SAS/SATA al expansor de CFF y adaptador CFF 16i Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 7 Adaptador CFF Expansor CFF: RAID/HBA...
Página 496 Figura 479. Disposición de los cables NVMe a los conectores PCIe incorporados Desde Hasta Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 3, 4 Placa posterior 3: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 3: NVMe 6-7 Incorporado: PCIe 1 Disposición de los cables de la placa posterior trasera ↔...
Página 497 Figura 480. Disposición de los cables de la placa posterior trasera Desde Hasta Placa posterior 4: SAS Expansor RAID • C3 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Adaptadores 8i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades SAS/SATA de 2,5"...
Página 498 Figura 481. Disposición de los cables SAS/SATA Figura 482. Disposición de los cables NVMe Desde Hasta Desde Hasta Adaptador 8i Placa posterior 3: NVMe Placa posterior 1: SAS Incorporado: PCIe 3, 4 0-1, 2-3 • Gen 4: C0 • Gen 3: C0C1 Adaptador 8i Placa posterior 3: NVMe Placa posterior 2: SAS...
Página 499 Figura 483. Disposición de los cables de la placa posterior trasera Desde Hasta Placa posterior 4: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Dos placas posteriores de 8 unidades SAS/SATA y una placa posterior de 8 unidades AnyBay (Gen 5) En esta sección se proporciona información acerca de la disposición de los cables para el modelo de...
Página 500 Para conectar los cables de alimentación de la(s) placa(s) posterior(es) frontal(es), consulte “Placas posteriores: modelos de servidor con bahías de unidad frontal de 2,5”” en la página 316. Para conectar los cables de señal de la(s) placa(s) posterior(es) frontal(es), consulte los siguientes escenarios de disposición de los cables según su configuración de servidor.
Página 501 Desde Hasta Placa posterior 1: SAS Adaptador 32i • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Disposición de los cables NVMe Disposición de los cables con dos procesadores instalados Figura 485. Disposición de los cables cuando se instalan Figura 486.
Página 502 Figura 487. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 4, 3 Placa posterior 3: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 3: NVMe 6-7 Incorporado: PCIe 1 Adaptadores 8i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades SAS/SATA de 2,5"...
Página 503 Disposición de los cables SAS/SATA Figura 488. Disposición de los cables SAS/SATA Desde Hasta Placa posterior 1: SAS Adaptador 8i • C0 Placa posterior 2: SAS Adaptador 8i • C0 Adaptador 8i Placa posterior 3: SAS • C0 Disposición de los cables NVMe Disposición de los cables con dos procesadores instalados Capítulo 6 Disposición interna de los cables...
Página 504 Figura 489. Disposición de los cables cuando se instalan Figura 490. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 3: NVMe Placa posterior 3: NVMe Incorporado: PCIe 6, 5 Incorporado: PCIe 6, 5...
Página 505 Figura 491. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 4, 3 Placa posterior 3: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 3: NVMe 6-7 Incorporado: PCIe 1 Expansor CFF + adaptador 8i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades SAS/SATA de 2,5"...
Página 506 Disposición de los cables SAS/SATA Figura 492. Disposición de los cables SAS/SATA Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Expansor CFF: RAID/HBA Adaptador 8i • Gen 4: C0 •...
Página 507 Figura 493. Disposición de los cables cuando se instalan Figura 494. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 3: NVMe Placa posterior 3: NVMe Incorporado: PCIe 6, 5 Incorporado: PCIe 6, 5...
Página 508 Figura 495. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 4, 3 Placa posterior 3: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 3: NVMe 6-7 Incorporado: PCIe 1 Expansor CFF + Adaptador CFF 16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades SAS/SATA de 2,5"...
Página 509 Disposición de los cables SAS/SATA Figura 496. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS •...
Página 510 Figura 497. Disposición de los cables en otros escenarios Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 7 Adaptador CFF Expansor CFF: RAID/HBA •...
Página 511 Disposición de los cables NVMe Figura 498. Disposición de los cables cuando se instalan Figura 499. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 3: NVMe...
Página 512 Adaptador 32i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5" (Gen 5) + 4 unidades SAS/SATA de 2,5" con un adaptador 32i RAID/HBA. ↔ ↔...
Página 513 Figura 502. Disposición de los cables en otros escenarios Figura 501. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Desde Hasta Placa posterior 3: NVMe Incorporado: PCIe 6, 5 Placa posterior 3: NVMe Incorporado: PCIe 4, 3 0-1, 2-3 0-1, 2-3...
Página 514 Disposición de los cables de la placa posterior trasera Figura 503. Disposición de los cables de la placa posterior trasera Desde Hasta Placa posterior 4: SAS Adaptador 32i • C3 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Expansor CFF + adaptador 8i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades SAS/SATA de...
Página 515 Figura 504. Disposición de los cables SAS/SATA Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador 8i Expansor CFF: RAID/HBA • Gen 4: C0 • Gen 3: C0C1 Expansor CFF: PWR Incorporado: CFF EXP PWR Disposición de los cables NVMe...
Página 516 Figura 506. Disposición de los cables en otros escenarios Figura 505. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Desde Hasta Placa posterior 3: NVMe Incorporado: PCIe 6, 5 Placa posterior 3: NVMe Incorporado: PCIe 4, 3 0-1, 2-3 0-1, 2-3...
Página 517 Disposición de los cables de la placa posterior trasera Figura 507. Disposición de los cables de la placa posterior trasera Desde Hasta Expansor RAID Placa posterior 4: SAS • C3 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Expansor CFF + Adaptador CFF 16i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades SAS/SATA de...
Página 518 Figura 508. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF...
Página 519 Figura 509. Disposición de los cables en otros escenarios Desde Hasta Expansor RAID Placa posterior 1: SAS • C0 Placa posterior 2: SAS • C1 Placa posterior 3: SAS • C2 Adaptador CFF: MB (CFF input) Incorporado: PCIe 7 Adaptador CFF Expansor CFF: RAID/HBA •...
Página 520 Figura 511. Disposición de los cables en otros escenarios Figura 510. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Desde Hasta Placa posterior 3: NVMe Incorporado: PCIe 6, 5 Placa posterior 3: NVMe Incorporado: PCIe 4, 3 0-1, 2-3 0-1, 2-3...
Página 521 Disposición de los cables de la placa posterior trasera Figura 512. Disposición de los cables de la placa posterior trasera Desde Hasta Expansor RAID Placa posterior 4: SAS • C3 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Adaptadores 8i RAID/HBA A continuación se muestran las conexiones de cables para la configuración de 16 unidades frontales SAS/...
Página 522 Figura 513. Disposición de los cables SAS/SATA Desde Hasta Placa posterior 1: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Adaptador 8i Placa posterior 2: SAS • Gen 4: C0 • Gen 3: C0C1 Placa posterior 3: SAS Adaptador 8i •...
Página 523 Figura 515. Disposición de los cables en otros escenarios Figura 514. Disposición de los cables cuando se instalan dos procesadores de la serie Platinum sin expansión 3 Desde Hasta Desde Hasta Placa posterior 3: NVMe Incorporado: PCIe 6, 5 Placa posterior 3: NVMe Incorporado: PCIe 4, 3 0-1, 2-3 0-1, 2-3...
Página 524 Disposición de los cables de la placa posterior trasera Figura 516. Disposición de los cables de la placa posterior trasera Desde Hasta Placa posterior 4: SAS Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 4: PWR Incorporado: conector de alimentación de la placa posterior de 7 mm Dos placas posteriores de 8 unidades SAS/SATA y una placa posterior...
Página 525 Adaptador 16i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 16 unidades SAS/SATA de 2,5" + 8 unidades NVMe de 2,5" (Gen 4) con un adaptador 16i RAID/HBA. ↔ ↔ ↔ ↔...
Página 526 Figura 519. Disposición de los cables a un expansor de CFF y un adaptador 8i Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Adaptador 8i Expansor CFF: RAID/HBA • Gen 4: C0 •...
Página 527 Figura 521. Disposición de los cables con un procesador Figura 520. Disposición de los cables con dos instalado procesadores instalados Desde Hasta Desde Hasta Placa posterior 3: NVMe Incorporado: PCIe 8 Placa posterior 3: NVMe Incorporado: PCIe 3, 4 0-1, 2-3 Placa posterior 3: NVMe Incorporado: PCIe 7 Placa posterior 3: NVMe...
Página 528 Adaptador 16i RAID/HBA En este tema se proporciona información sobre la disposición de los cables para la configuración de 16 unidades SAS/SATA de 2,5" + 8 unidades NVMe de 2,5" (Gen 5) con un adaptador 16i RAID/HBA. ↔ ↔ ↔ ↔...
Página 529 Disposición de los cables NVMe Figura 523. Disposición de los cables cuando se instalan Figura 524. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 3: NVMe...
Página 530 Disposición de los cables SAS/SATA Figura 525. Disposición de los cables a un expansor de CFF y un adaptador 8i Desde Hasta Placa posterior 1: SAS Expansor RAID • C0 Placa posterior 2: SAS • C1 Expansor CFF: RAID/HBA Adaptador 8i •...
Página 531 Figura 526. Disposición de los cables cuando se instalan Figura 527. Disposición de los cables en otros escenarios dos procesadores de la serie Platinum sin expansión 3 o con tarjeta de expansión x8/x8 Desde Hasta Desde Hasta Placa posterior 3: NVMe Placa posterior 3: NVMe Incorporado: PCIe 6, 5 Incorporado: PCIe 6, 5...
Página 532 Figura 528. Disposición de los cables con un procesador instalado Desde Hasta Placa posterior 3: NVMe 0-1, 2-3 Incorporado: PCIe 4, 3 Placa posterior 3: NVMe 4-5 Incorporado: PCIe 2 Placa posterior 3: NVMe 6-7 Incorporado: PCIe 1 Una placa posterior del expansor de 24 unidades SAS/SATA de 2,5" En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con la placa posterior del expansor de 24 unidades SAS/SATA de 2,5".
Página 533 Figura 529. Disposición de los cables a un adaptador 8i Desde Hasta Placa posterior 1: SAS 0 Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Placas posteriores frontal + trasera: 24 unidades SAS/SATA de 2,5" + 8 unidades SAS/SATA de 2,5"...
Página 534 Figura 530. Disposición de los cables de señal de placa Figura 531. Disposición de los cables de alimentación de posterior frontal/trasera la placa posterior trasera Desde Hasta Desde Hasta Placa posterior 1: SAS 0 Adaptador 16i Placa posterior 4: PWR •...
Página 535 Figura 532. Disposición de los cables a un adaptador 16i RAID/HBA CFF Desde Hasta Placa posterior 1: SAS 0 Adaptador CFF • C0 • C1 Placa posterior 4: SAS 0 • C2 Placa posterior 4: SAS 1 • C3 Adaptador CFF: MB (CFF input) Incorporado: PCIe 4 Adaptador CFF: PWR Incorporado: RAID/HBA CFF PWR...
Página 536 Figura 533. Disposición de los cables de alimentación de la placa posterior trasera Desde Hasta Placa posterior 4: PWR • Incorporado: alimentación de la placa posterior • Incorporado: banda lateral de la placa posterior • Expansión 1: PWR Guía del usuario de ThinkSystem SR650 V3...
Página 537 Placas posteriores: modelos de servidor con bahías de unidad frontal de 3,5” En esta sección se proporciona información sobre la conexión de los cables de la placa posterior para modelos de servidor con bahías de unidad frontales de 3,5". Antes de comenzar Asegúrese de quitar las piezas inferiores antes de iniciar la disposición de los cables para las placas posteriores delanteras.
Página 538 Figura 534. Conexiones del cable de alimentación para la Figura 535. Conexiones del cable de alimentación para las placa posterior SAS/SATA de 8 x 3,5 pulgadas y la placa placas posteriores de SAS/SATA/AnyBay/NVMe de 12 x posterior con expansor SAS/SATA de 12 x 3,5 pulgadas 3,5 pulgadas Desde Hasta...
Página 539 Placa posterior SAS/SATA de 8 unidades de 3,5 pulgadas En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con la placa posterior de unidad frontal SAS/SATA de 8 unidades de 3,5 pulgadas. •...
Página 540 Figura 537. Disposición de los cables a un adaptador 8i RAID/HBA Desde Hasta Placa posterior 1: SAS 0, SAS 1 Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Placa posterior SAS/SATA de 12 unidades de 3,5 pulgadas En esta sección se proporciona información sobre la disposición de los cables para el modelo de servidor con la placa posterior de unidad frontal SAS/SATA de 12 unidades de 3,5 pulgadas.
Página 541 • “Adaptador 16i RAID/HBA” en la página 531 Conectores incorporados ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 538. Disposición de los cables para los conectores SATA incorporados Desde Hasta Placa posterior 1: SAS 0, SAS 1 Incorporado: SATA 0, SATA 1 Placa posterior 1: SAS 2 Incorporado: SATA 2 Adaptador 16i RAID/HBA...
Página 542 Figura 539. Disposición de los cables a un adaptador 16i RAID/HBA Desde Hasta Placa posterior 1: SAS 0, SAS 1 Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 1: SAS 2 • Gen 4: C1 • Gen 3: C2 Placas posteriores frontal + trasera: SAS/SATA de 12 unidades de 3,5 pulgadas + SAS/SATA de 4 unidades de 2,5 pulgadas/2 unidades de 3,5 pulgadas/4 unidades de 3,5 pulgadas...
Página 543 12 unidades SAS/SATA de 3,5" + 2 unidades SAS/SATA de 3,5" En este tema se proporciona información sobre la disposición de los cables para la placa posterior frontal de 12 unidades AnyBay de 3,5” y una placa posterior trasera de 2 unidades SAS/SATA de 3,5”. •...
Página 544 Figura 542. Disposición de los cables de señal de placa Figura 543. Disposición de los cables de alimentación de posterior frontal/trasera la placa posterior trasera Desde Hasta Desde Hasta Placa posterior 1: SAS 0, Adaptador 16i Placa posterior 4: PWR •...
Página 545 Figura 544. Disposición de los cables de señal de placa Figura 545. Disposición de los cables de alimentación de posterior frontal/trasera la placa posterior trasera Desde Hasta Desde Hasta Placa posterior 1: SAS 0, Adaptador 16i Placa posterior 4: PWR Expansión 2: PWR1, PWR2 SAS 1 •...
Página 546 Figura 546. Disposición de los cables de señal de placa Figura 547. Disposición de los cables de alimentación de posterior frontal/trasera la placa posterior trasera Desde Hasta Desde Hasta Placa posterior 1: SAS 0, Adaptador 16i Placa posterior 4: PWR Incorporado: conector de alimentación de 7 mm SAS 1...
Página 547 Adaptador 16i RAID/HBA ↔ ↔ ↔ ↔ Conexiones entre conectores: , ... Figura 548. Disposición de los cables de señal de la placa Figura 549. Disposición de los cables de alimentación de posterior frontal/central la placa posterior central Desde Hasta Desde Hasta Placa posterior 1: SAS 0,...
Página 548 Figura 550. Disposición de los cables de señal de la placa Figura 551. Disposición de los cables de alimentación de posterior frontal/central la placa posterior central Desde Hasta Desde Hasta Placa posterior 1: SAS 0, Adaptador 16i Placa posterior 5: PWR Expansión 2: PWR1, PWR2 SAS 1 •...
Página 549 Figura 552. Disposición de los cables para los conectores SATA incorporados Desde Hasta Placa posterior 1: SAS 0, SAS 1 Incorporado: SATA 0, SATA 1 Placa posterior 1: SAS 2 Incorporado: SATA 2 Disposición de los cables de la placa posterior central ↔...
Página 550 Figura 553. Disposición de los cables de señal de la placa Figura 554. Disposición de los cables de alimentación de posterior central la placa posterior central Desde Hasta Desde Hasta Placa posterior 5: NVMe Incorporado: PCIe 7 • Incorporado: • Placa posterior 5: PWR alimentación de la placa posterior Placa posterior 5: NVMe...
Página 551 Figura 555. Disposición de los cables a un adaptador 16i RAID/HBA Desde Hasta Placa posterior 1: SAS 0, SAS 1 Adaptador 16i • Gen 4: C0 • Gen 3: C0C1 Placa posterior 1: SAS 2 • Gen 4: C1 • Gen 3: C2 Disposición de los cables de la placa posterior central ↔...
Página 552 Figura 556. Disposición de los cables de señal de la placa Figura 557. Disposición de los cables de alimentación de posterior central la placa posterior central Desde Hasta Desde Hasta Placa posterior 5: NVMe Incorporado: PCIe 7 • Incorporado: • Placa posterior 5: PWR alimentación de la placa posterior Placa posterior 5: NVMe...
Página 553 Figura 558. Disposición de los cables de señal de placa Figura 559. Disposición de los cables de alimentación de posterior la placa posterior central/posterior Desde Hasta Desde Hasta Placa posterior 1: SAS 0, Adaptador 32i Placa posterior 4: PWR Expansión 2: PWR1, PWR2 SAS 1 •...
Página 554 Placa posterior frontal: 8 unidades SAS/SATA + 4 unidades AnyBay En este tema se proporciona información de disposición de los cables para la configuración con 8 unidades SAS/SATA + 4 bahías de unidad frontales AnyBay utilizando la placa posterior frontal de 12 unidades AnyBay de 3,5".
Página 555 Figura 562. Disposición de los cables SAS/SATA Figura 563. Disposición de los cables NVMe Desde Hasta Desde Hasta Adaptador 16i Placa posterior 1: NVMe Placa posterior 1: SAS 0, Incorporado: PCIe 3, 4 SAS 1 8-9, 10-11 • Gen 4: C0 •...
Página 556 Figura 564. Disposición de los cables SAS/SATA Figura 565. Disposición de los cables NVMe Desde Hasta Desde Hasta Placa posterior 1: SAS 0, Adaptador 16i Placa posterior 1: NVMe Incorporado: PCIe 2 SAS 1 • Gen 4: C0 • Gen 3: C0C1 Placa posterior 1: NVMe Incorporado: PCIe 1 •...
Página 557 Figura 566. Disposición de los cables SAS/SATA Figura 567. Disposición de los cables NVMe Desde Hasta Desde Hasta Placa posterior 1: NVMe Placa posterior 1: SAS 0, Incorporado: SATA 0, Incorporado: PCIe 3, 4 SAS 1 SATA 1 8-9, 10-11 Adaptador 8i RAID/HBA ↔...
Página 558 Figura 568. Disposición de los cables SAS/SATA Figura 569. Disposición de los cables NVMe Desde Hasta Desde Hasta Adaptador 8i Placa posterior 1: NVMe Placa posterior 1: SAS 0, Incorporado: PCIe 3, 4 SAS 1 8-9, 10-11 • Gen 4: C0 •...
Página 559 Figura 570. Disposición de los cables SAS/SATA Figura 571. Disposición de los cables NVMe Desde Hasta Desde Hasta Placa posterior 1: SAS 0, Adaptador 16i Placa posterior 1: NVMe Incorporado: PCIe 2 SAS 1 • Gen 4: C0 • Gen 3: C0C1 Placa posterior 4: SAS Placa posterior 1: NVMe Incorporado: PCIe 1...
Página 560 Figura 572. Disposición de los cables a un adaptador 8i Desde Hasta Placa posterior 1: SAS 0 Adaptador 8i • Gen 4: C0 • Gen 3: C0C1 Placas posteriores frontales + traseras: 12 unidades SAS/SATA de 3,5" + 2 unidades SAS/SATA de 3,5"...
Página 561 Figura 573. Disposición de los cables de señal de placa Figura 574. Disposición de los cables de alimentación de posterior frontal/trasera la placa posterior trasera Desde Hasta Desde Hasta Placa posterior 4: SAS Placa posterior 1: SAS 1 Placa posterior 4: PWR •...
Página 562 Figura 575. Disposición de los cables de señal de placa Figura 576. Disposición de los cables de alimentación de posterior frontal/trasera la placa posterior trasera Desde Hasta Desde Hasta Placa posterior 4: SAS Placa posterior 1: SAS 1 Placa posterior 4: PWR Expansión 2: PWR1, PWR2 Adaptador 8i Placa posterior 1: SAS 0...
Página 563 Figura 578. Disposición de los cables de alimentación de Figura 577. Disposición de los cables de señal de placa la placa posterior central/posterior posterior Desde Hasta Desde Hasta Placa posterior 4: SAS Placa posterior 1: SAS 1 Placa posterior 4: PWR Expansión 2: PWR1, PWR2 Adaptador 16i Placa posterior 5: PWR...
Página 564 Guía del usuario de ThinkSystem SR650 V3...
Página 565 Controller se conecta a la red. En función de cómo se implementa la conexión de red, es posible que también deba especificar una dirección IP estática. Existen los siguientes métodos para establecer la conexión de red para el Lenovo XClarity Controller si no está utilizando DHCP: •...
Página 566 Antes de acceder a Lenovo XClarity Controller por medio del puerto USB frontal, se debe configurar el puerto USB para la conexión con Lenovo XClarity Controller. Soporte del servidor Para ver si el servidor admite el acceso a Lenovo XClarity Controller a través del puerto USB frontal, consulte uno de los siguientes elementos: • Consulte Capítulo 2 “Componentes del servidor”...
Página 567 Lenovo XClarity Controller (comando usbfp) o la interfaz web del controlador de gestión de Lenovo XClarity Controller ( Configuración de BMC ➙ Red ➙ Gestión de puerto USB del panel frontal). Consulte las secciones “Interfaz de línea de comando” y “Descripción de las funciones de XClarity Controller en la interfaz web”...
Página 568 Herramientas de actualización del firmware Consulte la tabla siguiente para determinar la herramienta óptima de Lenovo para instalar y configurar el firmware: Herramienta Métodos de Actualiza- Actualiza- Interfaz de Interfaz de Admite actualiza- ciones de ciones de usuario la línea de...
Página 569 UEFI y el software de Lenovo XClarity Provisioning Manager. Nota: De forma predeterminada, se muestra la interfaz gráfica de usuario de Lenovo XClarity Provisioning Manager al iniciar el servidor y presionar la tecla especificada en las instrucciones que aparecen en pantalla.
Página 570 • Lenovo XClarity Essentials OneCLI Lenovo XClarity Essentials OneCLI es una colección de varias aplicaciones de línea de comandos, que pueden utilizarse para gestionar servidores Lenovo. Su aplicación de actualización se puede usar para actualizar el firmware y los controladores de dispositivos para sus servidores. Puede realizar la actualización en el sistema operativo del host del servidor (en banda) o de forma remota mediante el BMC...
Página 571 Los valores de configuración (como el almacenamiento local, los adaptadores de E/S, los valores de arranque, el firmware, los puertos y los valores del Lenovo XClarity Controller y la UEFI) se guardan como patrón del servidor, que puede aplicarse a uno o varios servidores gestionados. Cuando los patrones de servidor se actualizan, los cambios se despliegan automáticamente en los servidores...
Página 572 • Lenovo XClarity Controller Puede configurar el procesador de gestión del servidor a través de la interfaz web de Lenovo XClarity Controller o a través de la interfaz de la línea de comandos. Para obtener información acerca de la configuración del servidor mediante Lenovo XClarity Controller, consulte: La sección “Configuración del servidor”...
Página 573 La unidad virtual se presenta al sistema operativo del host como un disco físico en el que se puede crear particiones para crear unidades lógicas de SO o volúmenes. Una introducción a RAID está disponible en el siguiente sitio web de Lenovo Press: https://lenovopress.com/lp0578-lenovo-raid-introduction Existe información detallada acerca de las herramientas de gestión y recursos de RAID disponible en el sitio...
Página 574 – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html – Paquete de despliegue de Lenovo XClarity Integrator para SCCM (solo para el sistema operativo Windows) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Servidor único Herramientas disponibles: – Lenovo XClarity Provisioning Manager Sección “Instalación del SO” de la documentación de LXPM compatible con su servidor en https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...
Página 575 http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_save_command.html • Sistema operativo Utilice sus métodos de copia de seguridad para crear una copia de seguridad del sistema operativo y de los datos de usuario para el servidor. Capítulo 7 Configuración del sistema...
Página 576 Guía del usuario de ThinkSystem SR650 V3...
Página 577 Registros de sucesos Una alerta es un mensaje u otro indicación que señala un evento o un evento inminente. El Lenovo XClarity Controller o UEFI generan alertas en los servidores. Estas alertas se almacenan en el registro de eventos de Lenovo XClarity Controller.
Página 578 Registro de eventos de Lenovo XClarity Administrator Si está utilizando Lenovo XClarity Administrator para gestionar el servidor, la red y el hardware de almacenamiento, puede ver los sucesos de todos los dispositivos gestionados con XClarity Administrator. Figura 579. Registro de eventos de Lenovo XClarity Administrator Para obtener más información cómo trabajar sobre los sucesos de XClarity Administrator, consulte:...
Página 579 Figura 580. Registro de eventos de Lenovo XClarity Controller Para obtener más información sobre cómo acceder al registro de eventos de Lenovo XClarity Controller, consulte: La sección “Visualización de los registros de sucesos” en la documentación de XCC compatible con su servidor en https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Página 580 Figura 581. LED de la unidad LED de unidad Estado Descripción LED de actividad de Verde sólido La unidad está recibiendo alimentación, unidad (izquierdo) pero no está activa. Verde parpadeante La unidad está activa. LED de estado de Amarillo sólido La unidad tiene un error.
Página 581 Cada vez que se presiona el botón de ID del sistema, el estado de los LED de ID del sistema cambia. Los LED pueden cambiar a encendido, parpadeando o apagado. También puede utilizar Lenovo XClarity Controller o un programa de gestión remota para cambiar el estado del LED de ID del sistema para facilitar la localización visual del servidor entre otros servidores.
Página 582 Acción Encendido Amarillo Se ha detectado un error en el servidor. • Revise el registro de eventos de Lenovo Las causas pueden incluir, entre otras, uno XClarity Controller para determinar la o más de los siguientes errores: causa exacta del error.
Página 583 Pantalla LCD Botones de desplazamiento (arriba/abajo/izquierda/ derecha) Presione los botones de desplazamiento para ubicar y seleccionar la información del sistema. Botón Seleccionar Presione el botón Seleccionar para seleccionar las opciones del menú. Diagrama de flujo de las opciones El panel LCD muestra distintos tipos de información del sistema. Desplácese por las opciones con las teclas de desplazamiento.
Página 584 Lista de menú completa A continuación se muestra una lista de las opciones disponibles en el panel o auricular de diagnóstico. Alterne entre una opción y las entradas subordinadas de información con el botón Seleccionar y alterne entre las opciones o las entradas de información con los botones de desplazamiento. En función del modelo, las opciones y las entradas de la pantalla LCD pueden ser distintas.
Página 585 Menú de inicio (panel de estado del sistema) Ejemplo Menú de inicio Nombre de sistema Estado del sistema Cantidad de alertas activas Temperatura Consumo de energía Código de punto de comprobación Alertas activas Submenú Ejemplo Pantalla de inicio: Cantidad de errores activos Nota: El menú...
Página 586 Firmware del sistema Ejemplo Submenú UEFI UEFI (Inactive) • Nivel de firmware (estado) Build: D0E101P • ID de build Version: 1.00 • Número de versión Date: 2019-12-26 • Fecha de versión XCC principal XCC Primary (Active) • Nivel de firmware (estado) Build: DVI399T •...
Página 587 Información del entorno del sistema Ejemplo Submenú Ambient Temp: 24 C Exhaust Temp: 30 C • Temperatura ambiente PSU1: Vin= 213 w • Temperatura de escape Inlet= 26 C • Estado de PSU FAN1 Front: 21000 RPM • Velocidad de giro de los ventiladores por RPM FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM...
Página 588 Ubicación del auricular de diagnóstico externo Descripción Ubicación El auricular de diagnóstico externo se conecta al servidor Auricular de diagnóstico externo con un cable externo. Parte inferior magnética Con este componente, el auricular de diagnósticos se puede conectar a la parte superior o al lateral del bastidor para dejar libres las manos para realizar las tareas de servicio.
Página 589 Pantalla LCD Botones de desplazamiento (arriba/abajo/izquierda/ derecha) Presione los botones de desplazamiento para ubicar y seleccionar la información del sistema. Botón Seleccionar Presione el botón Seleccionar para seleccionar las opciones del menú. Capítulo 8 Determinación de problemas...
Página 590 Diagrama de flujo de las opciones El panel LCD muestra distintos tipos de información del sistema. Desplácese por las opciones con las teclas de desplazamiento. En función del modelo, las opciones y las entradas de la pantalla LCD pueden ser distintas. Guía del usuario de ThinkSystem SR650 V3...
Página 591 Lista de menú completa A continuación se muestra una lista de las opciones disponibles en el panel o auricular de diagnóstico. Alterne entre una opción y las entradas subordinadas de información con el botón Seleccionar y alterne entre las opciones o las entradas de información con los botones de desplazamiento. En función del modelo, las opciones y las entradas de la pantalla LCD pueden ser distintas.
Página 592 Firmware del sistema Ejemplo Submenú UEFI UEFI (Inactive) • Nivel de firmware (estado) Build: D0E101P • ID de build Version: 1.00 • Número de versión Date: 2019-12-26 • Fecha de versión XCC principal XCC Primary (Active) • Nivel de firmware (estado) Build: DVI399T •...
Página 593 Información del entorno del sistema Ejemplo Submenú Ambient Temp: 24 C Exhaust Temp: 30 C • Temperatura ambiente PSU1: Vin= 213 w • Temperatura de escape Inlet= 26 C • Estado de PSU FAN1 Front: 21000 RPM • Velocidad de giro de los ventiladores por RPM FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM...
Página 594 Descripción Acción LED de ID del sistema (azul) Este LED le ayuda a localizar En la parte frontal del servidor visualmente el servidor. también hay un botón de ID del sistema con LED. Puede presionar el botón de ID del sistema para encender/apagar o parpadear los LED de ID frontal y trasero.
Página 595 Para deshabilitar el modo de salida cero, inicie sesión en la interfaz web de Lenovo XClarity Controller, elija Configuración del servidor ➙ Directiva de energía, deshabilite el Modo de salida cero y, a continuación, haga clic en Aplicar.
Página 596 • LED de error del sistema (amarillo) • LED de ID del sistema (azul) • LED de pulsación XCC (verde) • LED de pulsación PCH (verde) • LED de pulsación FPGA (verde) • LED de estado del sistema (verde) • LED de error de DIMM (ámbar) Figura 586.
Página 597 (Solo un técnico de servicio experto) Vuelva a instalarlos si es necesario. 3. Si el problema continúa, póngase en contacto con soporte técnico de Lenovo. LED de pulsación El LED de pulsación del PCH le Si el LED de pulsación del PCH siempre está apagado o...
Página 598 FFDC y sustituya la placa del procesador. 4. Si el problema aún continúa, póngase en contacto con soporte técnico de Lenovo. LED de error de LED encendido: se produjo un Para obtener más información, consulte “Problemas de...
Página 599 Figura 587. LED en el firmware y módulo de seguridad de RoT AP0 LED (verde) AP1 LED (verde) LED de error fatal (ámbar) Tabla 34. Descripción de LED LED de LED de pulsa- LED de pulsa- ción del error ción del FPGA- nota nota...
Página 600 Encienda y configure el servidor cada vez que quite o desconecte un dispositivo. • Cualquier dispositivo externo. • Dispositivo supresor de sobrecarga (en el servidor). • Impresora, mouse y dispositivos que no sean de Lenovo. • Todos los adaptadores. • Unidades de disco duro.
Página 601 Resolución de posibles problemas de alimentación Los problemas de alimentación pueden resultar difíciles de solucionar. Por ejemplo, puede producirse un cortocircuito en cualquiera de los buses de distribución de alimentación. Normalmente, los cortocircuitos provocan que el subsistema de alimentación se apague debido a una condición de sobreintensidad. Siga los pasos siguientes para diagnosticar y solucionar la sospecha de un problema de alimentación.
Página 602 • Si gestiona el servidor desde el Lenovo XClarity Administrator, comience con el registro de sucesos del Lenovo XClarity Administrator. • Si está utilizando alguna otra aplicación de gestión, comience con el registro de eventos de Lenovo XClarity Controller. Para obtener más información acerca de los registros de sucesos, consulte “Registros de sucesos”...
Página 603 • “El LED amarillo de actividad de la unidad de disco duro no representa el estado real de la unidad asociada” en la página 594 • “La unidad U.3 NVMe se puede detectar en la conexión NVMe, pero no se puede detectar en el modo triple”...
Página 604 Lleve a cabo los siguientes pasos hasta que se solucione el problema: • Vea el registro de eventos de Lenovo XClarity Controller para ver si hay otros eventos relacionados con las fuentes de alimentación o problemas de vibración, en caso afirmativo, resuélvalos primero.
Página 605 4. Vuelva a colocar la unidad de disco duro. 5. Encienda el servidor y fíjese en la actividad de los LED de las unidades de disco duro. La unidad U.3 NVMe se puede detectar en la conexión NVMe, pero no se puede detectar en el modo triple En el modo triple, las unidades NVMe están conectadas al controlador a través de un enlace PCIe x1.
Página 606 Si está utilizando un sistema operativo base Linux, vuelva a capturar todos los registros al soporte de Lenovo para realizar más investigaciones. Problemas del teclado, del mouse, conmutador KVM o del dispositivo Utilice esta información para resolver problemas asociados con teclados, mouse, conmutador KVM o...
Página 607 • El cable del teclado está bien conectado. • El servidor y el monitor están encendidos. 2. Si está utilizando un teclado USB, ejecute el programa Setup Utility y habilite el funcionamiento sin teclado. 3. Si está utilizando un teclado USB que está conectado a un concentrador USB, desconecte el teclado del concentrador y conéctelo directamente al servidor.
Página 608 • Si el conector USB está en la parte trasera del servidor: a. (Solo un técnico de servicio experto) Sustituya la placa de E/S del sistema. Problemas de memoria Consulte esta sección para resolver problemas asociados con memoria. • “Se identifican fallas en varios módulos de memoria en un canal” en la página 598 •...
Página 609 • Después de cambiar o sustituir un módulo de memoria, la configuración de memoria se actualiza en el programa Setup Utility. • Todos los bancos de memoria están habilitados. Es posible que el servidor haya deshabilitado automáticamente un banco de memoria al detectar un problema, o que un banco de memoria se haya deshabilitado manualmente.
Página 610 3. Si el servidor está instalado con los adaptadores gráficos instalados al encender el servidor, el logotipo de Lenovo se visualiza en la pantalla después de aproximadamente 3 minutos. Se trata de funcionamiento normal al cargar el sistema.
Página 611 Para evitar errores de lectura/escritura de la unidad de disquetes, asegúrese de que la distancia entre el monitor y cualquier unidad de disquetes externa sea de al menos 76 mm (3 pulgadas). b. Los cables de monitor que no son de Lenovo pueden producir problemas imprevisibles. 2. Vuelva a colocar el cable del monitor.
Página 612 Si el sistema se congela durante el proceso de arranque UEFI con el mensaje UEFI: DXE INITen la pantalla, asegúrese de que las ROM opcionales no se hayan configurado en Heredado. Puede ver la configuración actual de la ROM opcional de forma remota ejecutando el siguiente comando utilizando el Lenovo XClarity Essentials OneCLI: onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Para recuperar un sistema que se congela durante el proceso de arranque con la configuración Heredado de...
Página 613 4. Si el problema continúa, asegúrese de que el software nuevo se haya instalado y configurado correctamente. 5. Póngase en contacto con el establecimiento de compra del software o con su proveedor de software. • Lleve a cabo los pasos siguientes si está accediendo al nodo de cálculo desde una ubicación remota: 1.
Página 614 Lleve a cabo los pasos siguientes hasta que se solucione el problema. 1. Un olor inusual podría provenir del equipo recientemente instalado. 2. Si el problema continúa, póngase en contacto con soporte técnico de Lenovo. El servidor parece estar caliente Lleve a cabo los pasos siguientes hasta que se solucione el problema.
Página 615 “No se reconoce o no funciona el adaptador PCIe” en la página 605 • “Un dispositivo opcional de Lenovo que funcionaba antes ha dejado de funcionar.” en la página 606 • “Un dispositivo opcional de Lenovo recién instalado no funciona.” en la página 606 •...
Página 616 4. Vuelva a colocar la conexión del cable y asegúrese de que no hay daño físico en el cable. 5. Si hay algún daño en los cables, sustituya el cable. Un dispositivo opcional de Lenovo que funcionaba antes ha dejado de funcionar. 1. Asegúrese de que todas las conexiones de cable del dispositivo estén bien sujetas.
Página 617 1. Aísle la red (como almacenamiento, datos o gestión) que funcione en forma lenta. Tal vez le resulte útil usar herramientas ping o herramientas del sistema operativo como un gestor de tareas o gestor de recursos. 2. Compruebe la congestión del tráfico de la red. 3.
Página 618 6. Si se sigue realizando todo y el problema no se puede resolver, recopile la información de error con los registros del sistema capturados y contacte al soporte de Lenovo. El servidor no enciende Lleve a cabo los pasos siguientes hasta que se solucione el problema: 1.
Página 619 Dispositivo serie que presenta errores. b. Cable serie. 3. Sustituya los siguientes componentes: a. Dispositivo serie que presenta errores. b. Cable serie. 4. Si el problema continúa, póngase en contacto con soporte técnico de Lenovo. Capítulo 8 Determinación de problemas...
Página 620 Problemas de software Utilice esta información para resolver los problemas de software. 1. Para averiguar si el problema está ocasionado por el software, asegúrese de que: • El servidor tiene la memoria mínima que se necesita para utilizar el software. Para conocer los requisitos de memoria, consulte la información que se proporciona con el software.
Página 621 Paso 2. Quite el conjunto de la placa del sistema del servidor y separe la placa de E/S del sistema de la placa del procesador. Consulte “Extracción de la placa de E/S o de la placa del procesador del sistema” en la página 264. Paso 3. Quite los tornillos de la placa del procesador, como se muestra. © Copyright Lenovo 2023...
Página 622 Tornillo Herramientas Cantidad Destornillador PH2 Destornillador PH2 Llave hexagonal Destornillador PH2 Figura 588. Extracción de los tornillos de la placa del procesador Paso 4. Quite los siguientes componentes de la placa del procesador. • Abrazaderas de pared para cable • Deflector de aire de la PSU: el deflector de aire de la PSU está...
Página 623 Figura 589. Extracción de los componentes de la placa del procesador Paso 5. Separe la placa del procesador de la chapa de soporte. Figura 590. Separación de la placa del procesador de la chapa de soporte Después de finalizar Después de desensamblar el conjunto de la placa del sistema, recicle las unidades según lo estipulado en la normativa local.
Página 624 Guía del usuario de ThinkSystem SR650 V3...
Página 625 Usted puede resolver muchos problemas sin asistencia externa siguiendo los procedimientos de resolución de problemas que Lenovo proporciona en la ayuda en línea o en la documentación del producto Lenovo. La ayuda en línea también describe las pruebas de diagnóstico que usted puede realizar. La documentación de la mayoría de sistemas, sistemas operativos y programas contiene procedimientos de resolución de...
Página 626 • Números de contrato del acuerdo de Mantenimiento de hardware y software, si corresponde • Número del tipo de equipo (identificador de 4 dígitos del equipo Lenovo). El número de tipo de equipo se puede encontrar en la etiqueta de ID, consulte “Identificación del servidor y acceso a Lenovo XClarity...
Página 627 • Lenovo XClarity Controller Puede utilizar la interfaz web de Lenovo XClarity Controller o la CLI para recopilar datos de servicio del servidor. El archivo se puede guardar y enviar a Lenovo Support.
Página 628 Guía del usuario de ThinkSystem SR650 V3...
Página 629 – https://forums.lenovo.com/t5/Datacenter-Systems/ct-p/sv_eg • Soporte de Lenovo Data Center para ThinkSystem SR650 V3 – https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75 • Documentos de información de la licencia de Lenovo – https://datacentersupport.lenovo.com/documents/lnvo-eula • Sitio web de Lenovo Press (Guías de productos/Hojas de datos/Documentos) © Copyright Lenovo 2023...
Página 630 • Instrucciones de instalación del sistema operativo – https://thinksystem.lenovofiles.com/help/topic/operating_system/installation_instructions.html • Enviar un boleto electrónico (solicitud de servicio) – https://support.lenovo.com/servicerequest • Suscribirse a las notificaciones de productos de Lenovo Data Center Group (mantenga las actualizaciones de firmware actualizadas) – https://datacentersupport.lenovo.com/tw/en/solutions/ht509500 Guía del usuario de ThinkSystem SR650 V3...
Página 631 Los resultados obtenidos en otros entornos operativos pueden variar. Lenovo puede utilizar o distribuir la información que le suministre el cliente de la forma que crea oportuna, sin incurrir con ello en ninguna obligación con el cliente.
Página 632 TBW). Un dispositivo que excede este límite puede no responder a los mandatos generados por el sistema o bien no se podrá escribir en él. Lenovo no se hace responsable de la sustitución de un dispositivo que haya excedido el número garantizado máximo de ciclos de programa/eliminación, como está...
Página 633 Declaración de RoHS de BSMI de la región de Taiwán Información de contacto de importación y exportación de la región de Taiwán Existen contactos disponibles para la información de importación y exportación para la región de Taiwán. Apéndice D. Avisos...
Página 634 Guía del usuario de ThinkSystem SR650 V3...

Este manual también es adecuado para:
