3.7
Carenado
Esquema de montaje del carenado
Cuando planifique la instalación, consulte las distancias de montaje en el diagrama siguiente y anote
los valores correspondientes a otros dispositivos o al equipo auxiliar.

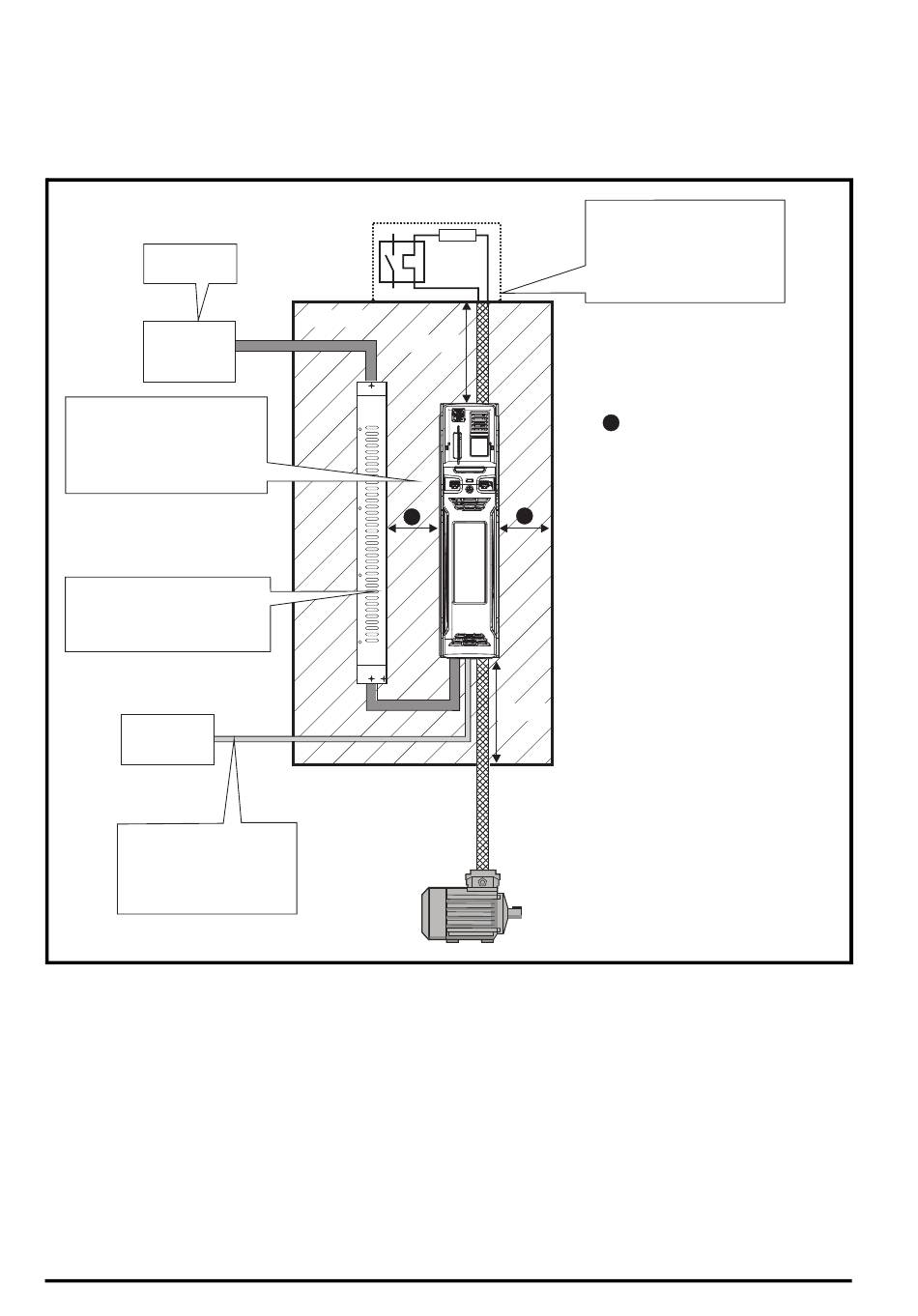

Figura 3-4 Esquema de montaje del carenado
Coloque según
Coloque según
sea necesario
sea necesario
Contactor de
alimentación de
CA y fusibles o
microdisyuntor
Asegúrese de que se cumplen los
requisitos de espacio mínimos
relacionados con el accionamiento y
el filtro EMC externo. Ningún objeto o
cable debe obstaculizar la ventilación
forzada o por convección.
El filtro EMC externo puede montarse
lateral (junto al accionamiento)
o detrás del accionamiento
(accionamiento con el filtro sobre la
placa de montaje).
Controlador
externo
Señal cables
Plan para todos señal cables
para ser colocado almenos
300 mm desde el accionamiento
y cualquier a potencia cable
20
Resistencia de frenado opcional y sobrecarga
Carenado
≥ 100 mm
A
Coloque la resistencia de frenado
opcional externa al compartimiento
(preferiblemente cerca o encima de
este). Coloque el dispositivo de
protección contra sobrecargas
según sea necesario.
A
Tamaño 3
Tamaños 4 a 6:
A
Nota
Compatibilidad EMC:
1) Instale un filtro para cada
accionamiento cuando utilice un
filtro EMC externo.
2) El cableado de alimentación
debe quedar al menos a 100 mm
≥ 100 mm
del accionamiento en todas las
direcciones.
Guía de Usuario del Unidrive M700 / M701
0 m
≥
30 mm
≥
Edición: 6
