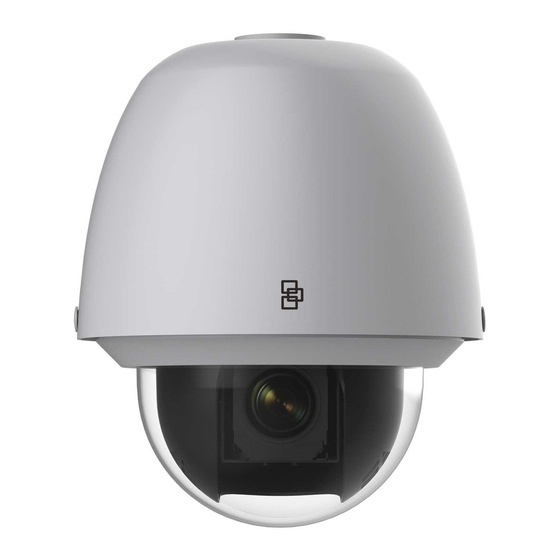

Guía de instalación de la cámara domo PTZ HD-
TVI de TruVision (TVP-6101/TVP-6102/TVP-
6103
Índice
Introducción 1
Introducción al producto 1
Información de contacto y
manuales/herramientas/firmware 1
Instalación 1
Entorno de instalación 1
Contenido del paquete 2
Requisitos del cable 3
Ajustes de conmutador DIP incluida la selección de
salida HD-TVI o Analógica 3
Configuración de la resistencia de terminación 8
Descripción de la cámara 8
Iluminadores IR 9
Montaje del domo PTZ HD-TVI exterior 9
Uso de la cámara con un grabador TruVision u otro
sistema 12
Programación 12
Cambiar el formato de vídeo (NTSC/PAL) 12
Árbol de menús 12
Especificaciones 12
Cámara PTZ HD-TVI PTZ TruVision de montaje en
suspensión/pared (TVP-6101) 12
Domo PTZ HD-TVI TruVision de montaje en
superficie/empotrado (TVP-6102) 13
Domo PTZ HD-TVI IR TruVision de montaje en
suspensión/pared (TVP-6103) 13
Información relativa a las normativas 13
Introducción
Introducción al producto
Esta es la guía de instalación para los modelos de cámara
domo PTZ HD-TVI de TruVision (TVP-6101/TVP-6102/TVP-
6103):
Cámaras domo PTZ HD-TVI 1080P
TVP-6101
(32X, montaje en suspensión/en pared)
TVP-6102
(32X, montaje en superficie/empotrado)
P/N 1073485-ES • REV B • ISS 28NOV18
Cámaras domo HD-TVI 1080P PTZ IR
TVP-6103
(32X, montaje en suspensión/en pared, IR)
La guía de instalación y el manual de configuración están
disponibles en nuestro sitio web.
Información de contacto y
manuales/herramientas/firmware
Para obtener información de contacto y descargar los
manuales, herramientas y firmware más recientes, visite el
sitio web de su región.
América:
www.interlogix.com
EMEA:
www.firesecurityproducts.com
Los manuales están disponibles en distintos
idiomas.
Australia/
www.utcfs.com.au
Nueva Zelanda:
Instalación
Esta sección contiene información sobre la instalación de las
cámaras.
Entorno de instalación
Cuando instale el producto, tenga en cuenta los siguientes
factores:
•
Electricidad: instale el cableado eléctrico con cuidado. La
instalación debe realizarla personal de servicio
cualificado. Utilice siempre una fuente de alimentación (24
V CA) con certificación CE para la cámara. No
sobrecargue el cable o el adaptador de alimentación.
Ventilación: asegúrese de que la ubicación prevista para
•
instalar la cámara está bien ventilada.
•
Temperatura: no ponga en funcionamiento la cámara por
encima de la temperatura, humedad o intensidad de la
fuente de alimentación especificada. La humedad está por
debajo del 90%. Para las cámaras exteriores que
presenten calentadores incorporados, el rango de
temperatura de funcionamiento es de -30 °C a 65 °C.
•
Humedad: no exponga la cámara a la lluvia o la
humedad, ni intente ponerla en funcionamiento en zonas
húmedas. Desconecte la alimentación inmediatamente si
1 / 14
