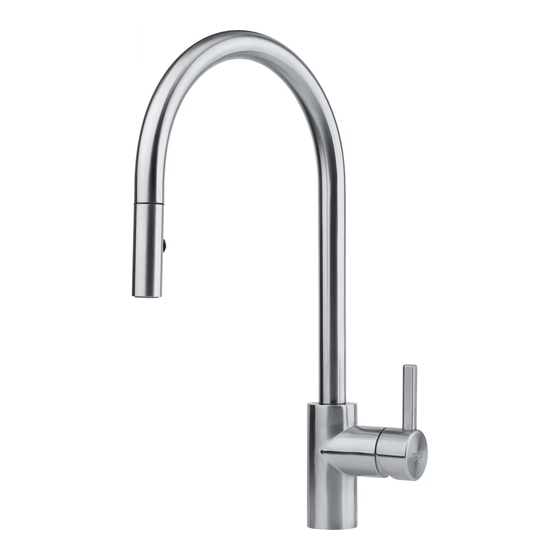

- Página 1 Eos Neo EOS-PD-316 EOS-PD-304 EOS-PR-304 EOS-BR-304 EOS-PD-IBK EOS-PR-IBK EOS-BR-IBK EOS-PD-GLD EOS-PR-GLD EOS-BR-GLD Installation manual Kitchen Faucet Manual de instalación Grifo de cocina Manuel d‘installation Robinet de cuisine...
- Página 3 Table of contents Overview Contents in box Technical data Installation instructions Cleaning and maintenance Replacing the cartridge General maintenance Spare/replacement list EOS-PD-316 / 304 / IBK / GLD and EOS-PR-304 / IBK / GLD Spare/replacement list EOS-BR-304 / IBK / GLD...
- Página 4 EOS-BR-304 / IBK / GLD 1. Faucet Assembly 2. Rubber O-Ring 3. Rubber Washer 4. Plastic Flange 5. Fixing Plate 6. Fixing Nut 7. Supply Hoses 8. Weight Note: Contact us immediately if you see inconsistencies. phone: 1- 800-626-5771 website: www.franke.us/ks e-mail: ks-customerservice.us@franke.com...
- Página 5 Technical data Operating data Value Operating pressure (ideal) 60 PSI 4 bar 400 kPa Operating pressure (max.) 115 PSI 8 bar 800 kPa Operating pressure (min.) 30 PSI 2 bar 200 kPa Water temperature (ideal) 140°F 60°C Water temperature (max.) 158°F 70°C Hole Size For Faucet...
- Página 6 8. Secure the faucet by tightening the Fixing Nut (6) onto the mounting shank of the Faucet Base (1) and tightening the screws in Fixing Nut (6) (fig. 2B). Attention: For EOS-BR-304 - skip to Step 11. 9. Connect Spray Hose (7.1) to Spray Supply Hose (7.2) (fig.
- Página 7 Cleaning and maintenance Replacing the cartridge General maintenance 1. Shut off the water supply to the faucet. Clean aerator periodically for any buildup. 2. Turn on the faucet briefly to relieve any Do not use harsh detergents, solvents, pressure inside the faucet. chemical agents, especially CHLORINE, or metallic sponges as these can damage 3.
- Página 8 Spare/replacement list EOS-PD-316 / 304 / IBK / GLD and EOS-PR-304 / IBK / GLD F4202* Handle Assembly F206502 Cartridge F3319* Spray Head Assembly F3320 Hot&Cold Supply Hose F3321 Pull Out Spray Hose F4203 Fastening Set *Must specify finish.
- Página 9 Spare/replacement list EOS-BR-304 / IBK / GLD F4202* Handle Assembly F206502 Cartridge F3322* Aerator and O-Ring F3320 Hot&Cold Supply Hose F4203 Fastening Set *Must specify finish.
- Página 10 For any further information about our products, about the installation of them or about the warranty please contact our customer service department: Franke Kitchen Systems Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9...
- Página 11 Índice Información general Contenido de la caja Datos técnicos Instrucciones de instalación Limpieza y mantenimiento Sustitución del cartucho Mantenimiento general Lista de partes/refacciones EOS-PD-316 / 304 / IBK / GLD y EOS-PR-304 / IBK / GLD Lista de partes/refacciones EOS-BR-304 / IBK / GLD...
- Página 12 3. Rondana de hule 4. Brida de plástico 5. Placa de fijación 6. Tuerca de fijación 7. Mangueras de suministro 8. Peso Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias. teléfono: 1- 800-626-5771 internet: www.franke.us/ks correo electrónico: ks-customerservice.us@franke.com...
- Página 13 Datos técnicos Datos de operación Valor Presión de operación (ideal) 60 PSI 4 bar 400 kPa Presión de operación (máx.) 115 PSI 8 bar 800 kPa Presión de operación (mín.) 30 PSI 2 bar 200 kPa Temperatura del agua (ideal) 140°F 60°C Temperatura del agua (máx.)
- Página 14 7. Instale los accesorios de montaje en el vástago de montaje de la base de la llave (1) por debajo de la superficie de montaje en el siguiente orden: rondana de hule (3), brida de plástico (4) y placa de fijación (5) (fig. 2B). 8.
- Página 15 Limpieza y mantenimiento Sustitución del cartucho Mantenimiento general 1. nterrumpa el suministro de agua Limpie periódicamente el aireador a la llave. para eliminar cualquier acumulación de residuos. 2. Abra momentáneamente la llave para liberar cualquier presión residual en el No use detergentes fuertes, disolventes, interior de la llave.
- Página 16 Lista de partes/refacciones EOS-PD-316 / 304 / IBK / GLD y EOS-PR-304 / IBK / GLD F4202* Conjunto de palanca F206502 Cartucho F3319* Conjunto del cabezal de rocío F3320 Manguera de suministro en caliente y frío F3321 Manguera deslizable de rocío F4203 Set de fijación *Debe especi car el acabado...
- Página 17 Lista de partes/refacciones EOS-BR-304 / IBK / GLD F4202* Conjunto de palanca F206502 Cartucho F3322* Aireador y empaque F3320 Manguera de suministro en caliente y frío F4203 Set de fijación *Debe especi car el acabado...
- Página 18 Franke Home Solutions Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9 Smyrna, TN 37167, USA Teléfono: 1-866-687-7465 Teléfono: 1-800-626-5771 HS-Warranty.CA@Franke.com HS-Warranty.US@Franke.com Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html...
- Página 19 SOMMAIRE Vue d‘ensemble Contenu de l‘emballage Caractéristiques techniques Instructions d‘installation Nettoyage et entretien Remplacement de la cartouche Entretien général Liste des pièces de rechange/de remplacement EOS-PD-316 / 304 / IBK / GLD et EOS-PR-304 / IBK / GLD Liste des pièces de rechange/de remplacement EOS-BR-304 / IBK / GLD...
- Página 20 2. Joint torique en caoutchouc 3. Rondelle en caoutchouc 4. Bride plastique 5. Plaque de fixation 6. Écrou de serrage 7. Flexibles d‘alimentation 8. Poids Remarque : Veuillez nous contacter immédiatement en cas d‘incohérences. Téléphone : 1 - 800-626-5771 Site Web : www.franke.us/ks Courriel : ks-customerservice.us@franke.com...
- Página 21 Caractéristiques techniques Caractéristiques d'exploitation Valeur Pression de service (idéale) 60 PSI 4 bars 400 kPa Pression de service (max.) 115 PSI 8 bars 800 kPa Pression de service (min.) 30 PSI 2 bars 200 kPa Température de l'eau (idéale) 140 °F 60 °C Température de l'eau (max.) 158 °F 70 °C Taille du trou de robinet 1 3/8“...
- Página 22 7. Installer la quincaillerie de montage sur la tige de montage de la base du robinet (1) sous la surface de montage en procédant dans l‘ordre suivant, tel qu’illustré : rondelle de caoutchouc (3), bride plastique (4) et plaque de fixation (5) (fig.
- Página 23 Nettoyage et entretien Remplacement de la Entretien général cartouche Nettoyer régulièrement l‘aérateur pour éliminer les dépôts. 1. Couper l‘alimentation d‘eau vers le robinet. Ne pas utiliser de détergents agressifs, de solvants, de produits chimiques, 2. Ouvrir brièvement le robinet pour éliminer la pression à...
- Página 24 Liste des pièces de rechange/de remplacement EOS-PD-316 / 304 / IBK / GLD et EOS-PR-304 / IBK / GLD F4202* Ensemble poignée F206502 Cartouche F3319* Ensemble tête de pulvérisation F3320 Flexible d‘alimentation en eau chaude et froide F3321 Flexible de la douchette extractible F4203 Jeu de fixation *Doit specifier la finition...
- Página 25 Liste des pièces de rechange/de remplacement EOS-BR-304 / IBK / GLD F4202* Ensemble poignée F206502 Cartouche F3322* Aérateur et joint torique F3320 Flexible d‘alimentation en eau chaude et froide F4203 Jeu de fixation *Doit specifier la finition...
- Página 26 Franke Home Solutions Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9 Smyrna, TN 37167, USA Téléphone: 1-866-687-7465 Téléphone: 1-800-626-5771 HS-Warranty.CA@Franke.com HS-Warranty.US@Franke.com Site Web de la garantie : https://www.franke.com/us/en/hs/support/warranty.html...
- Página 27 Canada Franke Kindred Canada Ltd. 1000 Franke Kindred Way Midland, ON LR4 4K9 Phone: 1-866-687-7465 USA and Mexico Franke Home Solutions North America, LLC 800 Aviation Pkwy Smyrna, TN 37167, USA Phone: 1-800-626-5771 franke.com...
