ESPAÑOL
DECLARACIÓN DE CONFORMIDAD CE PARA MÁQUINAS
Fabricante: FAAC S.p.A.
Dirección: Via Benini, 1
40069 - Zola Predosa
BOLOGNA - ITALIA

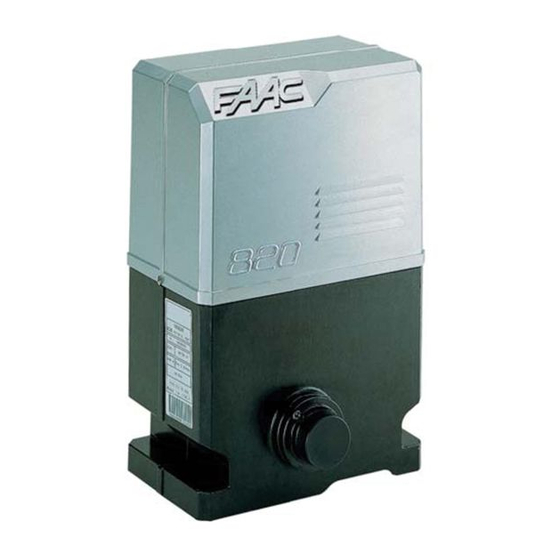

Declara que: El equipo automático mod. 820, mod.860
• Ha sido construido para ser incorporado en una máquina, o para ser
ensamblado con otros mecanismos a fin de constituir una máquina con
arreglo a la Directiva 89/392 CEE y a sus sucesivas modificaciones 91/368
CEE, 93/44 CEE y 93/68 CEE.
• Cumple los requisitos esenciales de seguridad establecidos por las siguientes
directivas CEE:
73/23 CEE y sucesiva modificación 93/68 CEE,
89/336 CEE y sucesivas modificaciones 92/31 CEE y 93/68 CEE.
Asimismo, declara que no está permitido poner en marcha el equipo si la
máquina en la cual será incorporado, o de la cual se convertirá en un
componente, no ha sido identificada o no ha sido declarada su conformidad
a lo establecido por la Directiva 89/392 CEE y sus sucesivas modificaciones,
y a la ley que la incorpora en la legislación nacional.
.
Bologna, 1º de enero de 1997.
Administrador Delegado
(DIRECTIVA 89/392 CEE, ANEXO II, PARTE B)
A. Bassi
45
ESPAÑOL
