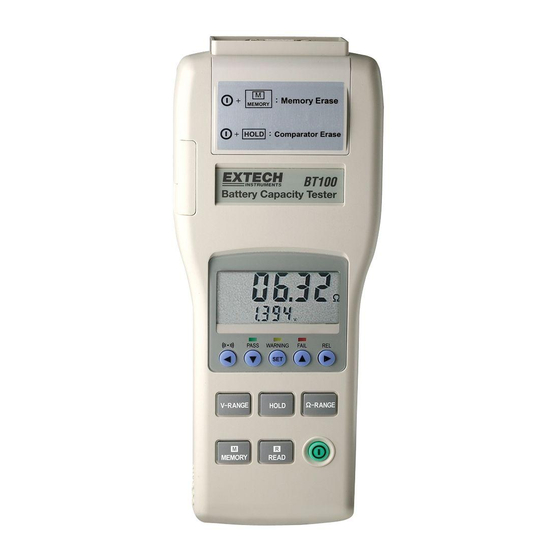

- Página 1 Manual del usuario Probador de capacidad de la batería Modelo BT100 Traducciones del Manual del Usuario disponibles en www.extech.com ...
-
Página 2: Introducción
Introducción Agradecemos su elección del Modelo BT100 de Extech. El Probador de Batería está diseñado para medir la resistencia interna y voltaje de salida de baterías incluyendo celdas con almacenamiento de ácido-plomo, baterías de níquel-cadmio, baterías de iones de litio, y baterías de níquel-hidruro metálico. -
Página 3: Descripción Del Medidor
13. – Enchufe de entrada: Enchufe de conexión de cable de prueba negro. 14. Enchufe de entrada +: Enchufe de conexión de cable de prueba rojo. 15. Pantalla LCD (indicadores de estado de prueba LED se encuentran debajo de la pantalla LCD) 16. Entrada adaptador CA BT100-es-ES_V4.0 01/17... - Página 4 FALLO (LED rojo): Batería ha fallado Los indicadores de estado LED mencionados anteriormente están activos cuando los límites alto / bajo del comparador para resistencia interna y el valor del umbral de voltaje del comparador están configurados correctamente. BT100-es-ES_V4.0 01/17...
-
Página 5: Operación
Con el medidor se suministran dos juegos de cables de prueba. Ambos conjuntos proporcionan cuatro (4) conexiones terminales Kelvin que eliminan la resistencia del conductor y la resistencia de contacto de la sonda. La aplicación determinará cuál Tipo de sensor usar, tipo alicate cocodrilo o el tipo de prensa. BT100-es-ES_V4.0 01/17... - Página 6 3. Conecte los cables de prueba a la batería a probar. 4. El ajuste a cero REL se debe realizar cada vez que se cambia la escala del medidor, se intercambian los cables de prueba, o después de cambiar entre pruebas de resistencia y voltaje. BT100-es-ES_V4.0 01/17...
-
Página 7: Comparador (99 Conjuntos)
11. Presione SET de nuevo para salir del modo de ajuste del comparador. Tabla del comparador Resistencia Límite bajo de resistencia Límite alto de resistencia Bajo Medio Alto Voltaje Voltaje Bajo ADVERTENCIA ADVERTENCIA FALLO Zumbador Zumbador Zumbador Comparación ADVERTENCIA FALLO Valor Alto Pasa Zumbador Zumbador BT100-es-ES_V4.0 01/17... - Página 8 ADVERTENCIA o resultado de FALLO. Presione de nuevo para desactivar la alarma sonora. 4. Presione SET de nuevo para desactivar la función de comparación. BT100-es-ES_V4.0 01/17...
-
Página 9: Registrador De Datos
2. Presione y sostenga el botón MEMORIA, y sin dejar de presionar el botón MEMORIA, presione el botón . La pantalla mostrará el icono CLr y todas las lecturas del registrador se borrarán de la memoria. BT100-es-ES_V4.0 01/17... -
Página 10: Especificaciones
7 horas aprox. Altitud 2000m máx. Dimensiones 250 x 100 x 45 mm (9.8 x 3.9 x 1.7”) Peso500 g (1.1 lbs.) aprox. (inclusive baterías) Accesorios Cables de prueba y baterías Equipo opcional adaptador de CA (salida de 9V) BT100-es-ES_V4.0 01/17... - Página 11 Voltaje máximo permitido entre los terminales de entrada y tierra: 60VCD/CA PELIGRO No exceda el voltaje máximo admisible de entrada (60 V CD / CA) a los terminales de medición. Esto podría resultar en lesiones personales y / o daños a la unidad. BT100-es-ES_V4.0 01/17...
-
Página 12: Mantenimiento
Visión general El software suministrado combina la funcionalidad de captura de datos y registrador de datos. Consulte el documento de ayuda del software que viene con el software sobre la forma de operar el software. Derechos de autor © 2013‐2017 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio www.extech.com BT100-es-ES_V4.0 01/17...
