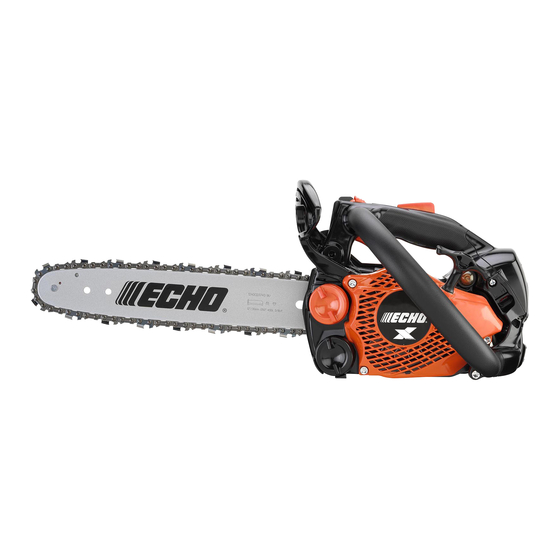

CS-2511TN
El sistema de escape del motor de este producto contiene
químicos que pueden causar cáncer, defectos congénitos u
otros daños en la reproducción, de acuerdo a lo que se conoce
en el Estado de California.
Lea y comprenda toda la literatura incluida antes de su
uso. Si no lee los manuales, podría sufrir lesiones
graves.
Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2.
Nota: en Canadá, esta motosierra está diseñada para el servicio de poda de
árboles y solo debe ser utilizada por un operador capacitado.
X7503334400
© 11/22 ECHO Incorporated
Manual del
operador
Motosierra
Publicidad
Manuales relacionados para Echo CS-2511TN
Resumen de contenidos para Echo CS-2511TN
- Página 1 Si no lee los manuales, podría sufrir lesiones graves. Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2. Nota: en Canadá, esta motosierra está diseñada para el servicio de poda de árboles y solo debe ser utilizada por un operador capacitado. X7503334400 © 11/22 ECHO Incorporated...
- Página 2 Introducción ....................4 Información de servicio ................4 Número de serie y piezas ..............4 Servicio ....................5 Asistencia para productos del consumidor de ECHO......5 Registro de producto ................5 Literatura adicional ................5 Seguridad....................6 Información importante y símbolos de seguridad del manual....6 Símbolos internacionales..............
- Página 3 Adjuste del carburador ..............56 Ajuste de la cadena de la sierra ............58 Localización y reparación ................. 61 Almacenamiento ..................62 Almacenamiento después del uso............. 62 Especificaciones ..................63 Notas ......................65 Registro de producto ................66 X7503334400 © 11/22 ECHO Incorporated...
- Página 4 INFORMACIÓN DE SERVICIO Número de serie y piezas Las piezas ECHO legítimas y los conjuntos y kits de mantenimiento para los productos ECHO sólo están disponibles en un distribuidor autorizado ECHO. Cuando necesite comprar piezas, siempre tenga a mano el número de modelo y de...
- Página 5 Servicio Durante el período de garantía, el servicio de este producto lo debe realizar un distribuidor de servicio autorizado por ECHO. Para conocer el nombre y el domicilio del distribuidor de servicio autorizado ECHO más cercano, pregunte a su revendedor o llame al: 1-800-432-ECHO (3246). La información del distribuidor también está...
- Página 6 Nota: Este mensaje adjunto proporciona sugerencias para el uso, cuidado y mantenimiento de la unidad. SÍMBOLO DE CÍRCULO Y BARRA OBLICUA Este símbolo significa que la acción específica que se muestra está prohibida. Ignorar estas prohibiciones puede ocasionar lesiones graves o mortales. X7503334400 © 11/22 ECHO Incorporated...
- Página 7 Ambas manos del operador se Mezcla de aceite deben utilizar para y gasolina funcionar la motosierra X7503334400 © 11/22 ECHO Incorporated...
- Página 8 “arranque en frio” posición (Estrangulador Cierre) Bomba de purga Control del estrangulador "marcha" posición (Estrangulador Abierto DETENER / Dispositivo de Interruptor de descompresión parada momentáneo Nota: No todos los símbolos aparecerán en su unidad. X7503334400 © 11/22 ECHO Incorporated...
- Página 9 Condición física Es posible que su criterio y destreza física no sean los adecuados: • si está cansado o enfermo • si está tomado medicamentos • si ha tomado alcohol o consumido drogas X7503334400 © 11/22 ECHO Incorporated...
- Página 10 Protección auditiva ECHO recomienda utilizar protección personal cada vez que utilice la unidad. Protección respiratoria Los operarios que son sensibles al polvo o agentes alérgenos comúnmente presentes en el aire, pueden necesitar una máscara de protección contra el...
- Página 11 En ausencia de la mencionada información, ECHO no recomienda el uso de sus productos a ninguna persona que tenga un marcapasos. Funcionamiento prolongado y condiciones extremas La exposición prolongada al frío o la vibración puede ocasionar...
- Página 12 • Si siente hormigueo, entumecimiento o dolor en los dedos, las manos, las muñecas o los brazos, inmediatamente detenga el equipo eléctrico y consulte al médico. Lo antes que se diagnostique RSI/CTS, es más probable que se evite un daño permanente en los nervios o los músculos. X7503334400 © 11/22 ECHO Incorporated...
- Página 13 No dependa exclusivamente de los dispositivos de seguridad incorporados en su sierra. Como usuario de la sierra de cadena, debe tomar varias medidas para que sus trabajos de corte no produzcan accidentes o lesiones. X7503334400 © 11/22 ECHO Incorporated...
- Página 14 Siga las instrucciones del fabricante para la afiladura y el mantenimiento de la sierra de cadena. Use solamente las barras y cadenas de repuesto especificadas por el fabricante, o su equivalente. X7503334400 © 11/22 ECHO Incorporated...
- Página 15 • Confirme que funcione el freno de forma apropiada antes de usar. • Si el freno de la cadena está obstruido con astillas de madera, el funcionamiento del freno puede deteriorarse. Mantenga siempre limpio el dispositivo. X7503334400 © 11/22 ECHO Incorporated...
- Página 16 Standard B175.1. X7503334400 © 11/22 ECHO Incorporated...
- Página 17 Mantenga todas las partes de su cuerpo lejos de la sierra de cadena cuando el motor está funcionando. Antes de hacer arrancar el motor, asegúrese que la cadena de la sierra no esté en contacto con ninguna cosa. X7503334400 © 11/22 ECHO Incorporated...
- Página 18 21. Al talar, mantenga al menos dos longitudes de árbol entre usted y sus compañeros de trabajo. 22. Siga las instrucciones del manual del operador para arrancar la motosierra. 23. Nunca ajuste la barra guía o la cadena de la sierra cuando el motor esté funcionando. X7503334400 © 11/22 ECHO Incorporated...
- Página 19 NO arranque ni opere la unidad a menos que todos los ◆ protectores y cubiertas estén debidamente ensambladas en la unidad. X7503334400 © 11/22 ECHO Incorporated...
- Página 20 Si se detectan daños o fugas, no use la unidad, de lo contrario pueden producirse lesiones personales graves o daños a los bienes. Hágala reparar por un concesionario autorizado de servicio antes de utilizarla. X7503334400 © 11/22 ECHO Incorporated...
- Página 21 Mantenimiento de este manual. X7503334400 © 11/22 ECHO Incorporated...
- Página 22 Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. La etiqueta de seguridad es un ejemplo solamente. Su etiqueta puede verse un poco diferente.
- Página 23 • Freno de cadena - Detiene la cadena de la sierra. • Piñón - Unidades cadena de la sierra. • Embrague - Activa piñón de arrastre cuando las rpm del motor es lo suficientemente rápido como para proporcionar la energía necesaria para el corte. X7503334400 © 11/22 ECHO Incorporated...
- Página 24 LISTA DEL EMBALAJE CS-2511TN LISTA DEL EMBALAJE El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, un poco de montaje tal vez sea necesario. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.
- Página 25 (G). Instale la cadena de sierra (G) alrededor del tambor del embrague (F) y la barra guía (D) como se muestra, con las cuchillas en la parte superior de la barra guía mirando hacia adelante. X7503334400 © 11/22 ECHO Incorporated...
- Página 26 Siempre revise la cadena del freno funcionarse después de reemplazar el protector. No use la sierra di la cadena del freno no funciona propiadamente. X7503334400 © 11/22 ECHO Incorporated...
- Página 27 Sujete la barra de guía con la nariz apuntando hacia arriba y gire la tornillo del tensor (A) hacia la derecha hasta que la cadena haga contacto con la parte inferior de la barra de guía. X7503334400 © 11/22 ECHO Incorporated...
- Página 28 Pare siempre el motor, desconecte la bujía y asegúrese de que todas las piezas móviles se paren por completo antes de eliminar las obstrucciones, eliminar los residuos o efectuar el servicio de la unidad. X7503334400 © 11/22 ECHO Incorporated...
- Página 29 Los combustibles diésel y los combustibles alternativos, como el E-15 (15% de etanol), E-85 (85% de etanol) o cualquier otro combustible que no cumpla con los requisitos de ECHO, NO están aprobados para ser utilizados en motores de gasolina de 2 tiempos ECHO.
- Página 30 ISO-L-EGD (ISO/CD 13738) y JASO FD tal es el caso de los acietes para motores de dos tiempos de marca ECHO. Los aceites para motores de 2 tiempos de la marca ECHO cumplen con estos estándares. Los problemas en el motor debido a una lubricación inadecuada causada por no utilizar un aceite...
- Página 31 Los vapores encendidos por una fuente de encendido pueden regresar al contenedor de combustible, y resultar en una explosión, incendio, lesiones graves o fatales, y amplios daños a los bienes. X7503334400 © 11/22 ECHO Incorporated...
- Página 32 Almacene en un edificio bien ventilado y no ocupado, alejado de chispas y llamas. El combustible almacenado de dos tiempos puede separarse. SIEMPRE agite el contenedor de combustible antes de cada uso. X7503334400 © 11/22 ECHO Incorporated...
- Página 33 OPERACIÓN El aceite y la gasolina usada, y las toallas sucias son materiales de residuos peligrosos. Las leyes de des ECHO varían por localidad. Asegúrese de que el interruptor DETENER esté en la posición APAGADO. El motor puede arrancar accidentalmente. Siempre retire el cable de la bujía de encendido antes de ensamblar o...
- Página 34 Llene el depósito de combustible. No sobrellene el tanque. Llene de lubricante el depósito de aceite de la cadena. No sobrellene el tanque. X7503334400 © 11/22 ECHO Incorporated...
- Página 35 ◆ cortar. Use el vacío rápida enganche del regulador solamente para ◆ el arranque. No aumente la velocidad del motor cuando la cadena de ◆ frenos está bloqueada. Pueden producirse daños graves en los frenos. X7503334400 © 11/22 ECHO Incorporated...
- Página 36 Si el motor no arranca después 5 tirones, repita las instrucciones. No aumente la velocidad del motor mientras que el freno de la cadena está bloqueada. Daño grave freno resultará. X7503334400 © 11/22 ECHO Incorporated...
- Página 37 Gire el interruptor a la posición Empieza a correr “FUNCIONAMIENT”. Interruptor de parada Sujete bien la sierra de la Freno de cadena activado cadena según se muestra y tire del tirador de arranque. X7503334400 © 11/22 ECHO Incorporated...
- Página 38 Nota: Si mueva de la sierra de cadena, ajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. Después de que el motor...
- Página 39 Comprobación de la tensión de la cadena No opere con una cadena floja. Se debe comprobar la tensión de la cadena con frecuencia durante el trabajo y corregirla según sea necesario. X7503334400 © 11/22 ECHO Incorporated...
- Página 40 Contragolpa a una velocidad alta. Si la punta contacta una rama o leño mientras la cadena se está moviendo, la punta sera empujada hacia arriba con fuerza considerable. Esto se conoce como contragolpa. Evitelo! X7503334400 © 11/22 ECHO Incorporated...
- Página 41 • Limpie la savia que se acumule en las partes metálicas con un paño, agua caliente y jabón. • Enjuague con agua limpia y seque las superficies metálicas. X7503334400 © 11/22 ECHO Incorporated...
- Página 42 ángulo de 45 grados y NO en esta al menos 3 m (10 pies) del lugar de dirección Camino de tronco, para alejarse del tronco que retirada retrocederá sobre el tronco que quedó enterrado. X7503334400 © 11/22 ECHO Incorporated...
- Página 43 Nunca corte las ramas del mismo árbol en que está parado. Cuando corte las ramas, sea precavido. Tenga cuidado de que la punta no toque otras ramas. Use siempre las dos manos. X7503334400 © 11/22 ECHO Incorporated...
- Página 44 Para cortar el tronco, use el procedimiento para trozar y la secuencia de dos cortes que se muestra. El primer corte no debe ser más profundo que un tercio del diámetro del tronco. X7503334400 © 11/22 ECHO Incorporated...
- Página 45 CS-2511TN OPERACIÓN Combinación de barra guía y cadena Se posible las siguientes combinaciones para los modelo CS-2511TN. Barra de guía Cadena de la sierra Largo de Número de la Eslabones barra mm Tipo Distancia pieza del ECHO (pulgadas) (pulgadas) 305 (12) 12A4CD3251C 0.325...
- Página 46 Para ayudarlo a decidir si desea realizar la reparación o solicitarla a un agente de, se ha clasificado cada tarea de mantenimiento. Si la tarea no está incluida, consulte a su agente e ECHO para la reparación. X7503334400 © 11/22 ECHO Incorporated...
- Página 47 Nivel 1 = Fácil de hacer. Se pueden necesitar herramientas comunes. Nivel 2 = Dificultad moderada. Se pueden requerir ciertas herramientas especializadas Nivel 3 = Consulte a su agente. Haga clic AQUÍ o visite http://www.echo-usa.com/products/maintenance-kit AQUI https://www.shindaiwa-usa.com/you-can.aspx Para obtener información sobre los kits de mantenimiento. Intervalos de mantenimiento Las unidades equipadas con un interruptor de parada momentánea vuelven automáticamente a la posición de...
- Página 48 Inspeccionar / limpiar / Apagachispas del silenciador reemplazar * Inspeccionar / limpiar / Orificio de escape del cilindro descarbonizar Anualmente Filtro de combustible Inspeccionar / reemplazar * Empaquetadura de la cubierta Reemplazar * del combustible X7503334400 © 11/22 ECHO Incorporated...
- Página 49 Si tiene alguna duda con respecto a su condición, haga que la unidad sea revisada por su distribuidor ECHO autorizado más cercano. X7503334400 © 11/22 ECHO Incorporated...
- Página 50 Vuelva a instalar la bujía y la cubierta, enganche el pestillo con una llave en T. 0,65 mm (0,026 pulg.) Verifique el sistema de combustible • Verifique antes de usar. X7503334400 © 11/22 ECHO Incorporated...
- Página 51 Tire y gire ligeramente para separar. Instale el nuevo filtro con el proceso al revés. Cuando el interior del tanque de combustible esté sucio, enjuague el tanque con gasolina para limpiarlo. X7503334400 © 11/22 ECHO Incorporated...
- Página 52 Pellizque el filtro con los dedos en una mano y la línea de combustible con la otra.Tire y gire ligeramente para separar. Instale el filtro (A) con acción inversa. Si el interior del depósito de aceite está sucio, enjuáguelo con fluido de limpieza adecuado. X7503334400 © 11/22 ECHO Incorporated...
- Página 53 Reemplacela si está desgastada. Algunas savios de árbol y resinas son corrosivo. Llave totalmente las áreas de la guía de barra y rueda despues de cada uso, después ponga una capa aceite a las partes de metal X7503334400 © 11/22 ECHO Incorporated...
- Página 54 área. De no seguir estas regulaciones se cometerá una infracción de la ley. Apagachispas de la rejilla Los depósitos de carbón en el silenciador causarán una reducción de potencia en el motor y lo recalentarán. La rejilla del apagachispas debe comprobarse periódicamente. X7503334400 © 11/22 ECHO Incorporated...
- Página 55 No use nunca una herramienta de metal para raspar los depósitos de carbón del orificio de escape. No raye el cilindro ni el pistón al limpiar el orificio de escape. No deje que se introduzcan partículas de carbón en el cilindro. X7503334400 © 11/22 ECHO Incorporated...
- Página 56 (96,0 kPa). Para mantener la operación apropiada del motor y a más de 335 m (1.100 pies) por encima del nivel del mar, puede que sea necesario que sea ajustado por un distribuidor de servicio autorizado. X7503334400 © 11/22 ECHO Incorporated...
- Página 57 Siga ajustando hasta que se produzca una aceleración suave. Compruebe la velocidad en vacío y reajústela si es necesario. Si se dispone de un tacómetro, la velocidad en vacío debe fijar a se indican en datos técnicos pagina. X7503334400 © 11/22 ECHO Incorporated...
- Página 58 • El eslabón de impulsión sirve para quitar el serrín de la ranura de la barra guía. Mantenga afilado el borde inferior del eslabón de impulsión donde se indica. Afile el borde inferior X7503334400 © 11/22 ECHO Incorporated...
- Página 59 • Un quinto del diametro de la lima permanece sobre el borde del cortador. • Asegúrese de redondear el borde delantero del calibre de profundidad. X7503334400 © 11/22 ECHO Incorporated...
- Página 60 • Si la cadena de la sierra se ensucia con resina, por ejemplo, limpiela con kerosina y remójela en aceite. Para cadenas de otras marcas, siga las instrucciones del fabricante de las mismas. X7503334400 © 11/22 ECHO Incorporated...
- Página 61 Filtro del Contaminantes o Filtro del combustible residuos en el Reemplazar combustible sucio combustible El motor no Ventilación Ventilación Contaminantes o acelera Limpiar o residuos en el adecuada combustible reemplazar combustible combustible mente bloqueada X7503334400 © 11/22 ECHO Incorporated...
- Página 62 Se pueden producir lesiones personales graves. • Inspeccione y ajuste cada parte de la sierra de cadena. • Limpie completamente cada parte y repárela, si es necesario. X7503334400 © 11/22 ECHO Incorporated...
- Página 63 Peso seco 2,3 kg (5,07 libras) Sin cadena y barra de guía Cilindro simple, de dos carreras, engrado por Motor aire Desplazamiento 25,0 ml (1,53 pulg. Calibre 35 mm (1,38 pulg.) Carrera 26,0 mm (1,02 pulg.) X7503334400 © 11/22 ECHO Incorporated...
- Página 64 Barra de guía 12, 14 pulg. Cadena de la sierra 80 TXL Protector de mano delantero, protector de mano trasero, dispositivo antivibración, Características estándar parachoques con púas, bloqueo del control del acelerador, atrapacadenas, silenciador parachispas X7503334400 © 11/22 ECHO Incorporated...
- Página 65 CS-2511TN NOTAS NOTAS X7503334400 © 11/22 ECHO Incorporated...
- Página 66 Gracias por elegir ECHO Power Equipment Por favor, ingrese a sitio we http://www.echo-usa.com/Warranty/Register- Your-ECHO para registrar su nuevo producto en línea. Es RAPIDO y FACIL! NOTA: Su información nunca será vendida o mal utilizada por ECHO, Incorporado. El registro de su compra nos permite comunicarnos con usted en el caso de una actualización de servicio, o el retiro del...
- Página 67 CS-2511TN REGISTRO DE PRODUCTO X7503334400 © 11/22 ECHO Incorporated...
- Página 68 C89215001001 - C89215999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
