Seleccione el modo de operación adecuado rotando el selector de
modo (E) hasta obtener la posición deseada.
Insertar y quitar una broca (Fig. 1)
PORTABROCAS CON LLAVE
1. Abra el portabrocas girando el manguito (I) hacia la izquierda e
inserte la parte lisa de la broca.
2. Introduzca la llave (J) en cada uno de los orificios laterales del
portabrocas y gírela hacia la derecha hasta que la broca esté
bien apretada.
Para sacar la broca, siga el mismo procedimiento en orden inversa.
Montar la empuñadura lateral (Fig. 1)
La empuñadura lateral (F) puede montarse tanto a la derecha
como a la izquierda.
ADVERTENCIA: Asegure siempre que la empuñadura lateral
esté bien montada antes de utilizar el Taladro.
1. Afloje la empuñadura lateral.
– Para los usuarios diestros: pase la mordaza de la empuñadura
lateral por encima del cuello detrás del portabrocas, con la
empuñadura a la izquierda.
– Para los usuarios zurdos: pase la mordaza de la empuñadura
lateral por encima del cuello detrás del portabrocas, con la
empuñadura a la derecha.
2. Gire la empuñadura lateral hasta obtener la posición deseada
y apriete la empuñadura.

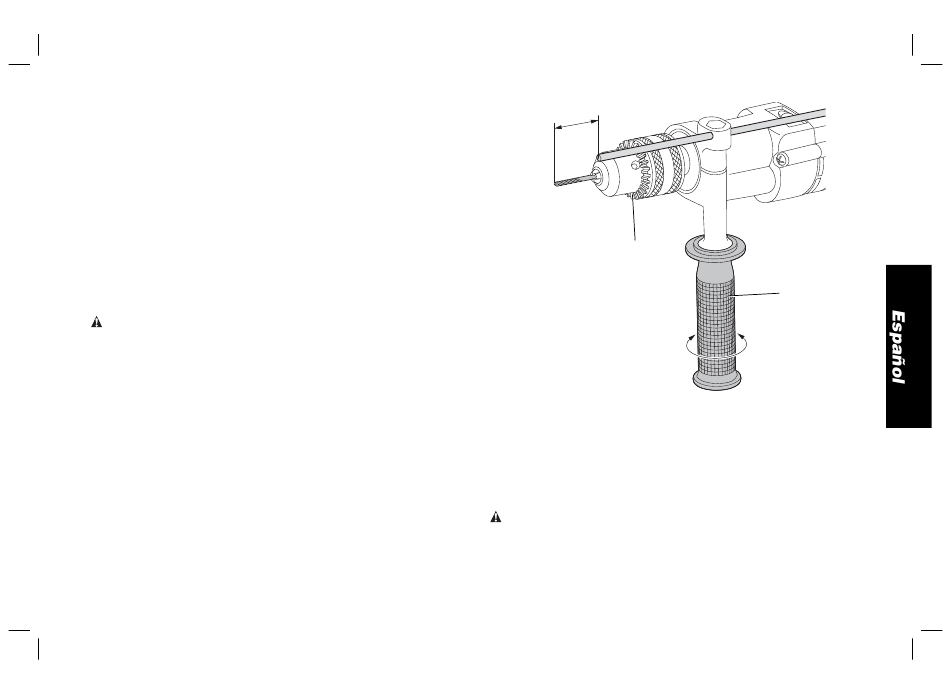

Ajuste de la profundidad de perforación
(Fig. 3)
1. Inserte la broca apropiada en el portabrocas.
2. Afloje la empuñadura lateral (F).
3. Pase la varilla para el ajuste de la profundidad (G) por el
agujero en la mordaza de la empuñadura lateral.
FIG. 3
G
4. Ajuste la profundidad de perforación como indicado.
5. Apriete la empuñadura lateral.
Guía de deslizamiento de
avance/retroceso (Fig. 1)
Para seleccionar el sentido de rotación deseado, utilice el
conmutador de inversión del sentido de rotación (C).
ADVERTENCIA: Espere siempre hasta que el motor esté
completamente parado antes de cambiar el sentido de rotación.
Selector de dos velocidades (Fig. 4)
Su herramienta tiene un selector de dos velocidades (D) incorporado
para variar la relación entre velocidad y par de torsión.
