Funciones
5.2.1 Una función de protección
Un par de campos fijo para las salidas de seguridad OSSD-A.
5.2.2 Una función de protección – Modo con cuatro campos
El sensor de seguridad supervisa un campo de protección y tres campos de aviso.
La supervisión se realiza en común para los pares de campos de la función de protección A y de la función
de protección B. Si el dispositivo de control supervisa el par de campos A1.1 para la función de protec-
ción A, por ejemplo, también se supervisará el par de campos B1.1 para la función de protección B.
1
2
3
4
1 Función de protección A: campo de protección
2 Función de protección B: campo de protección
3 Función de protección A: campo de aviso
4 Función de protección B: campo de aviso

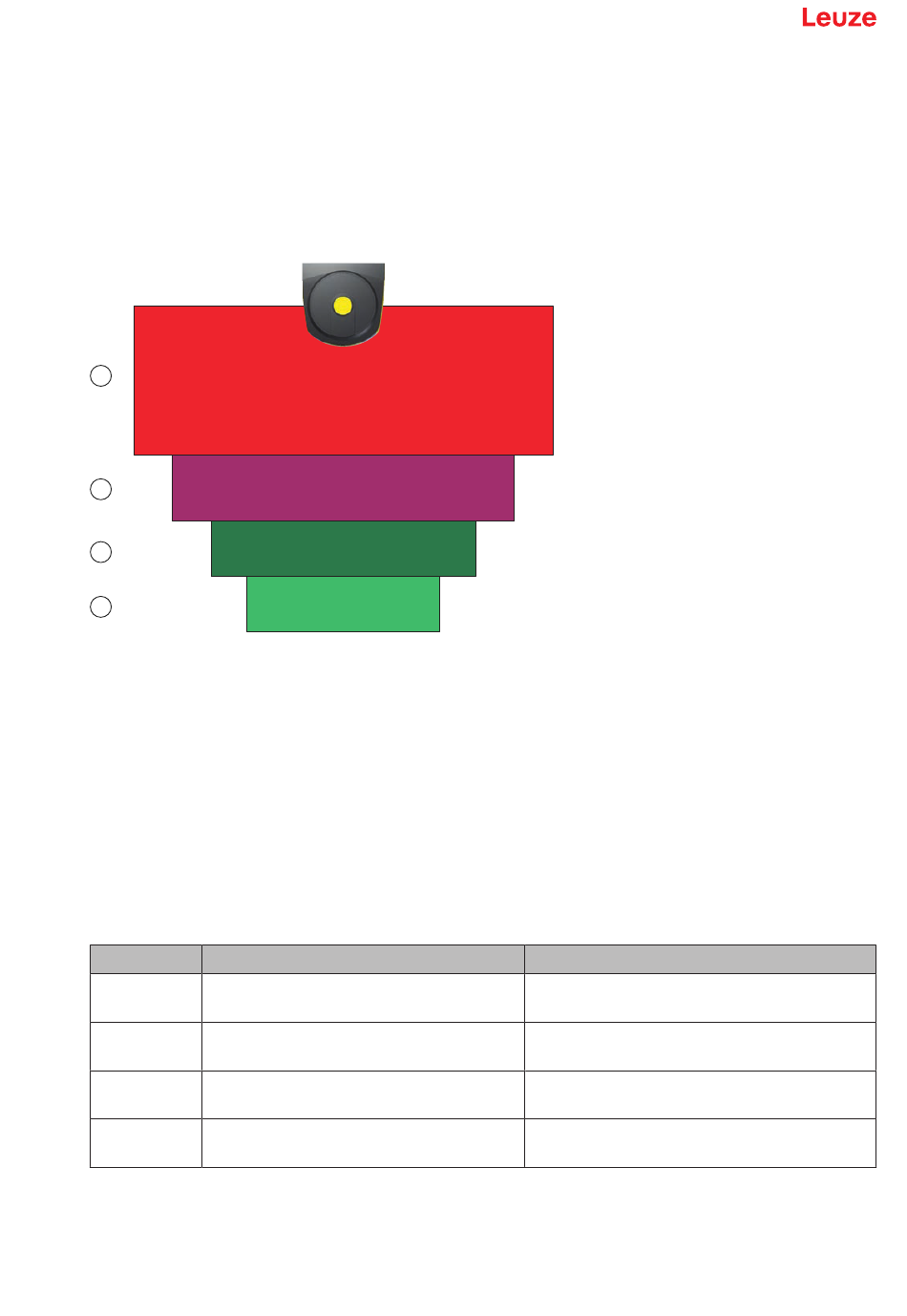

Figura 5.1: Modo con cuatro campos
Si se viola el campo de protección de la función de protección A, se activarán las salidas de seguridad
OSSD-A.
Si se viola el campo de protección de la función de protección B, se generará la señal de aviso B-CLEAR;
no se activan las salidas de seguridad.
La asignación de las señales para las salidas se efectúa a través del software de configuración y diagnósti-
co (CONFIGURACIÓN > Salidas; vea capítulo 9 "Configurar el sensor de seguridad").
Tabla 5.3: Ejemplo: asignación de las señales para las salidas
Señal lógica Salida eléctrica
OSSD A
B-CLEAR
A-WF-VIO
B-WF-VIO
Leuze electronic GmbH + Co. KG
A1.1P
B1.1P
A1.1W
B1.1W
Salidas de seguridad OSSD A
Salida MELD – no segura
Salida A1
Salida EA1
Descripción
Función de protección A: violación del campo
de protección
Función de protección B: violación del campo
de protección
Función de protección A: violación del campo
de aviso
Función de protección B: violación del campo
de aviso
