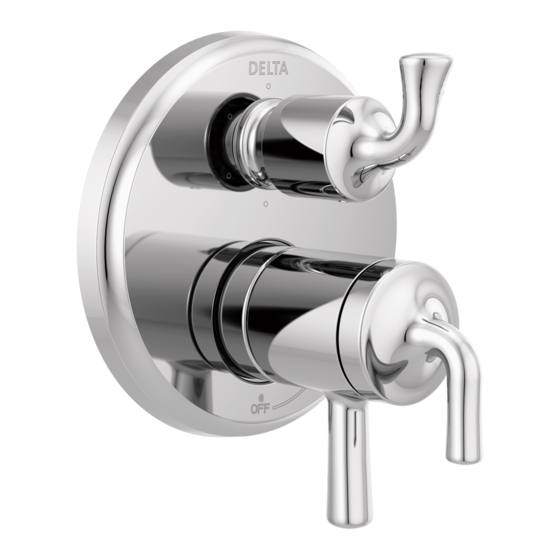

Delta MultiChoice T27933 Manual Para Propietarios
Delta MultiChoice T27933 Manual Para Propietarios

Delta MultiChoice T27933 Manual Para Propietarios

Accesorio con desviador

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Write purchased model number here.
Table of Contents:
Warranties ...............................................................................   P age 2
Installation Instructions ...........................................................   P ages     3 - 7
Clean and care.........................................................................   P age 9
Maintenance ............................................................................ Page 9
Cartridge Summary Reference Sheet .....................................     P age 9
For additional replacement parts, visit www.deltafaucet.com
THIS VALVE MEETS OR EXCEEDS THE
FOLLOWING STANDARDS: ASME A112.18.1/
CSA B125.1 and ASSE 1016 (Type -P- or -T-).
CAUTION: This system/device must be set by the
installer to ensure safe, maximum temperature.
Any change in the setting may raise the discharge
temperature above the limit considered safe and
may lead to hot water burns.
NOTICE TO INSTALLER: CAUTION!–As the
installer of this valve, it is your responsibility
to properly INSTALL and ADJUST this valve
per the instructions given. This valve does
not automatically adjust for inlet temperature
changes, therefore, someone must make the
necessary Rotational Limit Stop adjustments
at the time of installation and further adjustments
may be necessary due to seasonal water
temperature change. YOU MUST inform the
owner/user of this requirement by following
the instructions. If you or the owner/user are
unsure how to properly make these adjustments
please refer to page 6 and if still uncertain, call
us at 1-800-345-DELTA.
After installation and adjustment, you must affix
your name, company name and the date you
07/13/2020
MultiChoice
Installation Instructions
Owners Manual
Models T27
You May Need
3/32"
1
®
Valve Trim with Diverter
adjusted the Rotational Limit Stop to the caution
label provided and apply or attach the label to
the back side of the closest cabinet door and the
warning label to the water heater. Leave this
Instruction Sheet for the owner's/user's
reference.
WARNING: This pressure balanced or
thermostatic bath valve is designed
to minimize the effects of outlet water
temperature changes due to inlet pressure
changes, commonly caused by dishwashers,
washing machines, toilets and the like. It may
not provide protection from hot water burns
when there is a failure of other temperature
controlling devices elsewhere in the
plumbing system, if the rotational limit stop
is not properly set or if the hot water
temperature is changed after the settings are
made or if the water inlet changes
due to seasonal changes.
WARNING: Do not install a shut-off device on
either outlet of this valve. When this type of
device shuts off the water flow, it can defeat
the ability of the valve to balance the hot and
cold water pressures.
Rev. B

Publicidad

loading

Resumen de contenidos para Delta MultiChoice T27933

  • Página 1 WARNING: Do not install a shut-off device on please refer to page 6 and if still uncertain, call either outlet of this valve. When this type of us at 1-800-345-DELTA. device shuts off the water flow, it can defeat After installation and adjustment, you must affix...
  • Página 2 For purposes of this warranty, the term “multi-family residential application” refers to the purchase of the faucet from an authorized Delta seller by a purchaser who owns but does not live in the residential dwelling in which the faucet is initially installed, such as in a rented or leased single unit or multi-unit detached home (duplex or townhome), or a condominium, apartment building or community living center.
  • Página 3 Installation Cartridge Installation Turn off water supplies. Remove cover (1), Insert adapter assembly (1) into rough-in bonnet nuts (2) and test caps (3) from the body (2). Make sure the adapter assembly rough-in body (4). is correctly positioned and is pressed all Place a bucket or small container over the front the way down inside rough-in body.
  • Página 4 Installation Diverter Cartridge Installation For Bonnet Installation FOR DIVERTER CARTRIDGE Slide bonnet nut (1) over diverter sleeve (2) INSTALLATION: and thread into rough-in body. Apply silicone lube to the o-ring (2) to make Hand tighten securely. the diverter sleeve (3) easier to install diverter cartridge.
  • Página 5 Installation Trim Installation Drip notch Trim Sleeve Installation Escutcheon Installation Slide trim sleeve (1) over the bonnet (2), For finished wall thickness up to 1 1/8". Secure cartridge and rough-in body. the backplate (1) to the rough-in body (2) using 4 Ensure sleeve is properly positioned over the screws (3) provided.
  • Página 6 Installation Installation and Adjustment of the Rotational Limit Stop Place the rotational limit stop (1) in volume handle (2) and rotate to the mixed position (if required). DO NOT SECURE WITH SCREW. Turn on water supplies; let the water run until Hotter both hot and cold water is as hot/cold as possible.
  • Página 7 Installation Potential scald or thermal shock injury could result due to cross flow if outlet at the shower is blocked or restricted (e.g., pause control on showerhead). Be sure to point showerhead away from you when re-starting flow or install inlet check valves on both supply lines to prevent possible injury.
  • Página 8 Diverter Handle Reference Sheet Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement de l’eau pour les inverseurs à 3 positions 1st Position 3rd Position 2nd Position  1 ª posición Outlet 1 2 ª...
  • Página 9 Clean and Care Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel.
  • Página 10 104438 Rev. B...
  • Página 11 6 y si aún tiene duda, para balancear las presiones del agua caliente y fría. llámenos al 1-800-345-DELTA. Después de la instalación y el ajuste, debe colocar su nombre, nombre de la empresa y la fecha en que ajustó la...
  • Página 12 Piezas electrónicas. Las piezas electrónicas (excepto las pilas), si las hay, de las llaves de agua Delta® compradas de deltafaucet.com o vendedores autorizados por Delta están garantizadas al consumidor comprador original de estar libres de defectos en material y fabricación durante cinco (5) años a partir de la fecha de compra o para los consumidores comerciales, por un (1) año a partir de la fecha de compra.
  • Página 13 Instalación Instalación del cartucho Cierre los suministros de agua. Quite la tapa (1), Introduzca el ensamble del adaptador (1) en tuercas tapas (2) y las tapas de prueba (3) del cuerpo el cuerpo de la tubería preliminar interna (2). de la tubería preliminar detrás de la pared (4). Asegúrese de que el ensamble del adaptador está...
  • Página 14 Instalación Instalación del cartucho de desvío Para la instalación del casquete PARA LA INSTALACIÓN DEL CARTUCHO DE Deslice la tuerca tapa (1) sobre el casquillo DESVÍO: desviador (2) y enrosque en el cuerpo de la Aplique lubricante de silicona a la junta tórica (2) tubería preliminar.
  • Página 15 Instalación Instalación del accesorio Muesca de goteo Instalación del casquillo del accesorio Instalación del chapetón Deslice el casquillo del accesorio (1) sobre el Para paredes acabadas de un grosor hasta 1 1/8". casquete (2), el cartucho y el cuerpo de la tubería Fije la placa posterior (1) al cuerpo de la unidad de preliminar.
  • Página 16 Instalación Instalación y ajuste del tope del límite rotacional Coloque la perilla para el control de temperatura (1) en la palanca de volumen y gire a la posición mixta (si es necesario). NO FIJE CON EL TORNILLO. Abra los suministros de agua; deje que el agua Hotter fluya hasta que esté...
  • Página 17 Installation Existe la posibilidad de lesión por escaldadura o de choque térmico resultante de un flujo cruzado en el caso que la salida de la regadera/ducha está bloqueada o restringida (por ejemplo, pause el control de la cabeza de la regadera/ducha). Asegúrese de apuntar la regadera/ducha alejado de usted cuando vuelva a iniciar el flujo o instale las válvulas de retención de la entrada en ambas líneas de suministro para evitar posibles lesiones.
  • Página 18 Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement de l’eau pour les inverseurs à 3 positions 1st Position 3rd Position 2nd Position  1 ª posición Outlet 1 2 ª Posición  3 ª...
  • Página 19 Limpieza y Cuidado Se debe tener cuidado con la limpieza de este producto. Aunque su acabado es extremadamente resistente, puede ser dañado por abrasivos o pulimentos ásperos. Para limpiar, simplemente frote con un paño húmedo y seque con una toalla suave. Mantenimiento Si hay filtración de agua desde la llave de agua/grifo de Retire los asientos y resortes y reemplácelos.
  • Página 20 104438 Rev. B...
  • Página 21 6. Si vous avez encore des empêcher la soupape d’équilibrer les pressions d’eau doutes, veuillez appeler au 1-800-345-DELTA. chaude et d’eau froide. Après avoir terminé l’installation et le réglage, vous devez inscrire, sur l’étiquette de mise en garde fournie, votre nom,...
  • Página 22 ® Pièces et finis. Tous les pièces (autres que les composants électroniques et les piles) et les finis de ce robinet Delta® achetés chez des vendeurs Delta autorisés sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur au détail et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été...
  • Página 23 Installation Installation de la cartouche Fermez les robinets d’alimentation. Retirez Introduisez l’adaptateur (1) dans le corps de le capuchon (1), les écrous-chapeaux (2) et les robinetterie brute (2). Assurez-vous que l'adaptateur capuchons d'essai (3) du corps de robinetterie brute (4). est positionné...
  • Página 24 Installation Installation de la cartouche de l’inverseur Installation du chapeau INSTALLATION DE LA CARTOUCHE DE Glissez l'écrou-chapeau (1) sur le manchon L'INVERSEUR de l'inverseur (2) et vissez-le sur le corps de Ajoutez du lubrifiant à base de silicone au joint robinetterie brute.
  • Página 25 Installation Installation de la pièce de finition Goutte à goutte Installation du manchon de finition Installation de la plaque de finition Glissez le manchon de finition (1) sur le chapeau (2), Installation dans un mur fini d’une épaisseur maximale la cartouche et le corps de robinetterie brute. de 1 1/8 po.
  • Página 26 Installation Installation et réglage de la butée de température maximale Placez le bouton de réglage de température (1) sur la manette de réglage de débit et tournez-le jusqu’à la position de mélange (au besoin). NE LE FIXEZ PAS AVEC LA VIS. Rétablissez l’alimentation en eau. Laissez Hotter couler l’eau jusqu’à...
  • Página 27 Installation Possibilité d’ébouillantage ou de choc thermique pouvant causer des lésions en raison d’une inversion de la circulation de l’eau si la sortie de la douche est bloquée ou limitée (p. ex. : circulation bloquée par la commande d’arrêt sur la pomme de douche). Avant d’ouvrir le robinet, déplacez la pomme de douche pour ne pas vous faire arroser.
  • Página 28 Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement de l’eau pour les inverseurs à 3 positions 1st Position 3rd Position 2nd Position  1 ª posición Outlet 1 2 ª Posición  3 ª...
  • Página 29 Nettoyage et entretien Ce produit doit être nettoyé avec soin. Bien que le fini soit extrêmement durable, il peut être abîmé par des agents de polissage puissants ou des nettoyants fortement abrasifs. Pour le nettoyer, il suffit de le frotter doucement avec un chiffon humide, puis de l’éponger avec une serviette douce.
  • Página 30 Notes/Notas/Notes 104438 Rev. B...
  • Página 31 Notes/Notas/Notes 104438 Rev. B...
  • Página 32 Delta Faucet Company Product Service 55 E. 111th Street Indianapolis, IN 46280 104438 Rev. B...
