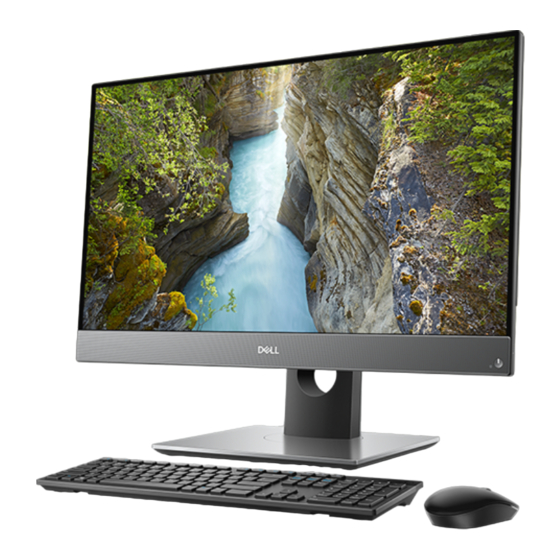

- Página 1 Dell OptiPlex 7770 All-in-One Guía de configuración y especificaciones Modelo reglamentario: W17C Tipo reglamentario: W17C001...
- Página 2 Una señal de ADVERTENCIA indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2018 - 2019 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus filiales. Puede que otras marcas comerciales sean marcas comerciales de sus respectivos propietarios.
- Página 3 Tabla de contenido 1 Configure el equipo........................5 2 Chasis............................9 Vista frontal del chasis................................9 Vista del chasis posterior..............................10 Vista izquierda del chasis..............................12 Vista derecha del chasis..............................13 Vista inferior del chasis................................ 13 Transformar..................................13 Base de altura regulable..............................14 Soporte articulado................................14 Cámara emergente (opcional)............................15 3 Especificaciones del sistema......................16 Procesador....................................
- Página 4 Mostrar los controladores del adaptador......................... 38 Controladores de audio...............................39 Controladores de red................................39 Controladores de cámara..............................39 Controladores de almacenamiento............................39 Controladores de seguridad............................... 40 Controladores Bluetooth..............................40 Controladores USB................................40 6 Obtención de ayuda........................41 Cómo ponerse en contacto con Dell..........................41 Tabla de contenido...
- Página 5 Configure el equipo 1. Montaje del soporte. Base de altura regulable Configure el equipo...
- Página 6 Soporte articulado NOTA: La base viene ensamblada en la caja. Configure el equipo...
- Página 7 2. Configure el teclado y el mouse. NOTA: Consulte la documentación que se envía con el teclado y el mouse. 3. Pase el cable a través del soporte y, a continuación, conecte el cable de alimentación. Base de altura regulable Soporte articulado 4.
- Página 8 Configure el equipo...
- Página 9 Chasis Temas: • Vista frontal del chasis • Vista del chasis posterior • Vista izquierda del chasis • Vista derecha del chasis • Vista inferior del chasis • Transformar • Cámara emergente (opcional) Vista frontal del chasis 1. Cámara de alta definición completa (FHD) (opcional) 2.
- Página 10 Vista del chasis posterior 1. Cubierta posterior 2. Ranura de cierre de seguridad 3. Cubierta de la base 4. Soporte Versión de UMA FHD 1. Puerto de entrada HDMI (con tarjeta gráfica discreta) 2. Puerto HDMI de salida 3. DisplayPort de doble modo Dp++ 4.
- Página 11 1. Puerto de salida HDMI (con tarjeta gráfica discreta) 2. Puerto HDMI de entrada 3. DisplayPort de doble modo Dp++ 4. Puerto de red 5. Puertos USB 3.1 de 1.ª generación compatibles con encendido/activación 6. Puertos USB 3.1 de 2.ª generación 7.
- Página 12 Vista izquierda del chasis 1. el lector de tarjetas SD 2. Puerto USB 3.1 Generación 2 (tipo C) 3. Puerto de audio universal/auricular 4. Puerto USB 3.1 de primera generación con PowerShare Chasis...
- Página 13 Vista derecha del chasis 1. Indicador luminoso de actividad de la unidad de disco duro Vista inferior del chasis 1. Etiqueta de servicio 2. Selección de entrada de video/botón de prueba automática de pantalla incorporada Transformar Chasis...
- Página 14 Base de altura regulable Soporte articulado Chasis...
- Página 15 Cámara emergente (opcional) NOTA: Extienda la cámara mientras usa cualquier función para que la cámara no se bloquee. Chasis...
- Página 16 Entorno Procesador Los productos estándares globales (GSP) son un subconjunto de productos de relación de Dell que se administran por motivos de disponibilidad y transiciones sincronizadas en todo el mundo. Aseguran que la misma plataforma se pueda adquirir globalmente. Esto permite que los clientes reduzcan el número de configuraciones administradas en todo el mundo, reduciendo así...
- Página 17 Tabla 2. Especificaciones del procesador Intel Core de 8.ª generación Tipo Intel Core i3-8100 (4 núcleos/6 MB/4 T/3,6 GHz/65 W) Intel Core i3-8300 (4 núcleos/8 MB/4 T/3,7 GHz/65 W) Intel Core i5-8400 (6 núcleos/9 MB/6 T/hasta 4,0 GHz/65 W) Intel Core i5-8500 (6 núcleos/9 MB/6 T/hasta 4,1 GHz/65 W) Intel Core i5-8600 (6 núcleos/9 MB/6 T/hasta 4,3 GHz/65 W) Intel Core i7-8700 (6 núcleos/12 MB/12 T/hasta 4,6 GHz/65 W) Memoria...
- Página 18 SSD and 2.5" SSD/HDD due to different interface types. It is not available with Optane memory (Available from August 2019). For optimal performance when configuring drives as a RAID volume, Dell recommends drive models that are identical. RAID 0 (Striped, Performance) volumes benefit from higher performance when drives are matched because the data is split across multiple drives: any IO operations with block sizes larger than the stripe size will split the IO and become constrained by the slowest of the drives.
- Página 19 Controlador de vídeo Tabla 7. Vídeo Controladora Tipo Tipo de memoria gráfica Gráfica Intel UHD 630 Integrada NVIDIA GeForce GTX 1050, 4 GB Discreto GDDR5 Tabla 8. Matriz de resolución de puerto de video DisplayPort 1.2 HDMI 1.4 HDMI 2.0b Resolución máxima: pantalla 4096x2160 2560x1600 a 24 Hz...
- Página 20 Puertos y conectores externos Tabla 11. Puertos y conectores externos USB 3.1 de tipo A y 1.ª generación (lateral/posterior/interno) 1/4/0 • 1xUSB 3.1 de 1.ª generación y tipo A con PowerShare (lateral) • 2xUSB 3.1 de 1.ª generación y tipo A (posteriores) •...
- Página 21 Megapíxeles • FHD: 2M • 4K UHD: 8.3M Píxeles por pulgada (PPI) • FHD: 82 • 4K UHD: 163 Separación entre píxeles • FHD: 0.3114 mm x 0.3114 mm • 4K UHD: 0.1554 mm x 0.1554 mm Intensidad de color •...
- Página 22 Alimentación máxima combinada de 12,0 V (nota: solo si hay más de un riel de 12 V) BTU/h (basados en el voltaje máximo de la 819 BTU 529 BTU PSU) Ventilador de la fuente de alimentación Cumplimiento Requisito de Erp Lot6 nivel 2 de 0.5 varios Sí...
- Página 23 Dimensiones físicas del sistema NOTA: El peso del sistema y el peso del envío se basan en una configuración normal y pueden variar en función de la configuración de la computadora. Una configuración normal incluye: tarjeta gráfica integrada y una unidad de disco duro.
- Página 24 Peso del envío (libras/kilogramos: incluye el material de embalaje) 37.48/17.00 Entorno NOTA: Para obtener más detalles sobre las características medioambientales de Dell, consulte la sección Atributos medioambientales. Consulte cada región específica para conocer la disponibilidad. Tabla 17. Entorno Embalajes reciclables Sí...
- Página 25 System Setup (Configuración del sistema) La configuración del sistema le permite administrar el hardware de su y especificar las opciones de nivel de BIOS. En la configuración del sistema, puede hacer lo siguiente: • Modificar la configuración de la NVRAM después de añadir o eliminar hardware. •...
- Página 26 La pantalla de secuencia de inicio también muestra la opción de acceso a la pantalla de la configuración del sistema. Acceso al programa de configuración del BIOS 1. Encienda (o reinicie) el equipo. 2. Cuando aparezca el logotipo de DELL durante la POST, espere a que se muestre la petición de F2 y, entonces, presione F2 inmediatamente. NOTA: La petición de F2 indica que el teclado se ha inicializado.
- Página 27 Opción Descripción • Información del procesador: muestra el tipo de procesador, el recuento de núcleos, el ID del procesador, la velocidad del reloj actual, la velocidad de reloj mínima, la velocidad de reloj máxima, el caché del procesador L2, caché del procesador L3, la capacidad de HT y la tecnología de 64 bits. •...
- Página 28 Opciones de la pantalla Configuración del sistema Opción Descripción Integrated NIC Si habilita la pila de red de UEFI, estarán disponibles los protocolos de red UEFI. La red UEFI permite que las funciones de red previas e iniciales del sistema operativo utilicen las NIC habilitadas. Esto se puede usar sin PXE activado.
- Página 29 Opción Descripción • Enable/Disable side USB Ports (Activar/Desactivar puertos USB laterales) USB PowerShare Este campo configura el comportamiento de la función USB PowerShare. Esta opción le permite cargar dispositivos externos mediante el uso de la batería del sistema almacenada a través del puerto USB PowerShare. Audio Este campo activa o desactiva el controlador de audio integrado.
- Página 30 Opción Descripción Configuración predeterminada: Disabled (Desactivado) Cambio de Permite habilitar el permiso para deshabilitar las contraseñas del sistema y de la unidad de disco duro si se ha contraseña establecido la contraseña de administrador. Configuración predeterminada: la opción Allow Non-Admin Password Changes (Permitir cambios en las contraseñas que no sean de administrador) está...
- Página 31 Opción Descripción SMM Security Esta opción permite habilitar o deshabilitar las protecciones de SMM Security Mitigation de UEFI adicionales. Mitigation • SMM Security Mitigation Opciones de la pantalla Inicio seguro Opción Descripción Secure Boot Esta opción activa o desactiva la característica de Inicio seguro. Enable •...
- Página 32 Opción Descripción • 32 MB • 64 MB • 128 MB Opciones de la pantalla Performance (Rendimiento) Opción Descripción Multi Core Especifica si el proceso tendrá uno o todos los núcleos habilitados. El rendimiento de algunas aplicaciones mejorará Support si se utilizan más núcleos. •...
- Página 33 Opción Descripción Control de reposo Le permite hacer que el sistema ahorre niveles máximos de energía mientras se encuentra apagado (S5) o profundo hibernando (S4). • Disabled (Desactivado) (valor predeterminado) • Activado solo en S5 • Activado en S4 y S5 Fan Control Controla la velocidad del ventilador del sistema.
- Página 34 Opción Descripción Avisos y errores • Prompt on Warnings and Errors (valor predeterminado) • Continue on Warnings (Continuar ante advertencias) • Continue on Warnings and Errors (Continuar ante advertencias y errores) Capacidad de administración Opción Descripción Aprovisionamiento Si esta opción está habilitada, Intel AMT puede aprovisionarse con el archivo de aprovisionamiento local a través de un dispositivo de almacenamiento USB.
- Página 35 Opción Descripción Etiqueta de Permite crear una etiqueta de inventario del sistema si todavía no hay una etiqueta de inventario definida. De recurso forma predeterminada, esta opción no está definida. SERR Messages Este campo controla el mecanismo de mensajes SERR. Una tarjeta de gráficos solicitó el mensaje SERR. •...
- Página 36 Asignación de una contraseña del sistema/de configuración Puede asignar un nuevo valor para System or Admin Password (Contraseña de administrador o del sistema) solo cuando el estado se encuentra en Not Set (No establecido). Para acceder a System Setup (Configuración del sistema), presione <F2> inmediatamente después del encendido o el reinicio. 1.
- Página 37 Dell Descarga de los controladores de 1. Encienda su . 2. Vaya a Dell.com/support. 3. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de su y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su .
- Página 38 Mostrar los controladores del adaptador Verifique si los controladores para el adaptador de la pantalla ya están instalados en el sistema. Software...
- Página 39 Controladores de audio Compruebe si los controladores de audio ya se encuentran instalados en el sistema. Controladores de red Compruebe si los controladores de red ya se encuentran instalados en el sistema. Controladores de cámara Compruebe si el controlador de la cámara ya se encuentra instalado en el sistema. Controladores de almacenamiento Verifique si los controladores de control de almacenamiento ya están instalados en el sistema.
- Página 40 Controladores de seguridad Compruebe si los controladores de seguridad ya se encuentran instalados en el sistema. Controladores Bluetooth Verifique si los controladores Bluetooth ya están instalados en el sistema. Controladores USB Verifique si los controladores USB ya están instalados en el sistema. Software...
- Página 41 Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
