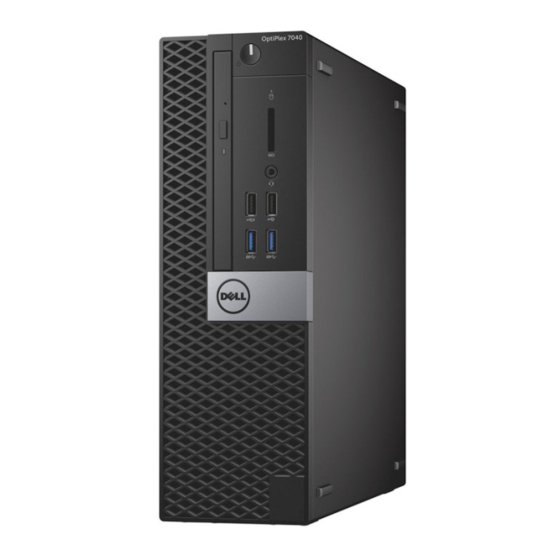

Dell OptiPlex 7040 Manual Del Propietário
Ocultar thumbs
Ver también para OptiPlex 7040:
- Manual del propietário (58 páginas) ,
- Manual del propietário (54 páginas)
Manuales relacionados para Dell OptiPlex 7040
Resumen de contenidos para Dell OptiPlex 7040
- Página 1 OptiPlex 7040 - Factor de forma pequeño Manual del propietario Modelo reglamentario: D11S Tipo reglamentario: D11S001...
- Página 2 ™ y el logotipo de Dell son marcas comerciales de Dell Inc. en los Estados Unidos y en otras jurisdicciones. El resto de marcas y nombres que se mencionan en este documento, puede ser marcas comerciales de las compañías respectivas.
- Página 3 Tabla de contenido 1 Manipulación del equipo..................5 ..................5 Antes de trabajar en el interior de su equipo ..........................6 Apagado del equipo ..................6 Después de trabajar en el interior del equipo 2 Extracción e instalación de componentes............8 .......................
- Página 4 ..................50 Contraseña del sistema y de configuración ............50 Asignación de contraseña del sistema y de configuración ..51 Eliminación o modificación de una contraseña del sistema y de configuración existente 5 Especificaciones....................53 6 Cómo ponerse en contacto con Dell..............58...
- Página 5 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 6 PRECAUCIÓN: Para desenchufar un cable de red, desconéctelo primero del equipo y, a continuación, del dispositivo de red. Desconecte todos los cables de red del equipo. Desconecte su equipo y todos los dispositivos conectados de las tomas de alimentación eléctrica. Mantenga pulsado el botón de encendido con el equipo desenchufado para conectar a tierra la placa base.
- Página 7 Conecte los cables telefónicos o de red al equipo. Conecte el equipo y todos los dispositivos conectados a la toma eléctrica. Encienda el equipo. De ser necesario, ejecute Dell Diagnostics (Diagnósticos de Dell) para comprobar que el equipo esté funcionando correctamente.
- Página 8 Extracción e instalación de componentes Esta sección ofrece información detallada sobre cómo extraer o instalar los componentes de su equipo. Herramientas recomendadas Los procedimientos de este documento requieren el uso de las siguientes herramientas: • Un destornillador de punta plana pequeño •...
- Página 9 Extracción del embellecedor frontal Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga la cubierta. Para extraer el embellecedor frontal: a. Levante las lengüetas para soltar el embellecedor frontal del equipo [1]. b. Extraiga el embellecedor frontal del equipo [2]. Instalación del embellecedor frontal Introduzca las lengüetas del embellecedor en las ranuras del equipo.
- Página 10 Instalación del conducto del ventilador Alinee las ranuras del conducto del ventilador con los tornillos del disipador de calor. Inserte el conducto del ventilador hasta que encaje en su lugar. Coloque la cubierta. Siga los procedimientos que se describen en Después de manipular el interior del equipo.
- Página 11 Instalación del módulo de memoria Alinee la muesca del módulo de memoria con la lengüeta del conector del módulo de memoria. Inserte el módulo de la memoria en el zócalo de la memoria. Presione el módulo de memoria hasta que las lengüetas de retención del mismo encajen en su lugar. Coloque: la unidad óptica el ensamblaje del disco duro...
- Página 12 Extracción de la tarjeta de expansión Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: la cubierta el conducto del ventilador Para extraer la tarjeta de expansión: a. Tire de la lengüeta metálica para abrir el pestillo de la tarjeta de expansión [1]. b.
- Página 13 Para extraer el ensamblaje de la unidad disco duro, realice lo siguiente: a. Tire hacia delante del asa de liberación de la unidad de disco duro para soltar el soporte de la unidad de disco duro del equipo [1]. b. Levante el ensamblaje de la unidad de disco duro para extraerlo del equipo [2]. Extracción de la unidad de disco duro del soporte de la unidad de disco duro.
- Página 14 Instalación de la unidad de disco duro en el soporte de la unidad de disco duro. Inserte la unidad de disco duro en el soporte de la unidad de disco duro hasta que encaje en su lugar. Coloque: el ensamblaje de la unidad de disco duro el embellecedor la cubierta Siga los procedimientos que se describen en...
- Página 15 Para extraer la unidad óptica, realice lo siguiente: a. Levante la caja de la unidad óptica mientras sujeta el pestillo azul [1] y, a continuación, desconecte los cables de la unidad óptica [2]. b. Levante la caja de la unidad de disco duro para extraerla del equipo [3]. Para extraer la unidad óptica de la caja de la unidad óptica: a.
- Página 16 Instalación de la unidad óptica Deslice la unidad óptica en la caja de la unidad óptica. Alinee las lengüetas del compartimiento de la unidad óptica con las ranuras del equipo. Coloque la caja de la unidad óptica en el equipo y cierre el pestillo. Conecte los cables de datos y de alimentación a la unidad óptica.
- Página 17 Instalación del ventilador del sistema Coloque el ventilador del sistema en el equipo. Pase los cuatro aros a través del chasis y deslícelos hacia fuera a lo largo de la hendidura para fijarlos. Conecte el cable del ventilador del sistema a la placa base. Coloque: la unidad óptica el ensamblaje del disco duro...
- Página 18 Instalación del ensamblaje del disipador de calor Coloque el ensamblaje del disipador de calor sobre el procesador. Apriete los tornillos cautivos para fijar el ensamblaje del disipador de calor a la placa base. Conecte el cable del disipador de calor a la placa base. Coloque: el conducto del ventilador la unidad óptica...
- Página 19 Instalación del procesador Alineación del procesador con los salientes del zócalo Alinee el indicador de la pata 1 del procesador con el triángulo en el zócalo. Coloque el procesador en el zócalo de manera tal que las ranuras del procesador se alineen con los salientes del zócalo.
- Página 20 Instalación de la placa de VGA secundaria Alinee la placa de VGA secundaria con el soporte del tornillo de la placa base. Apriete el tornillo que fija la placa de VGA secundaria a la placa base. Inserte el conector VGA en la ranura de la parte posterior del equipo. Apriete los tornillos que fijan el conector VGA al equipo.
- Página 21 Para extraer la PSU: a. Desconecte el cable de alimentación de la placa base [1] [2]. b. Extraiga los cables del equipo [3]. c. Extraiga los tornillos que fijan la PSU al equipo [4]. Presione la lengüeta de liberación azul [1], deslice la PSU y levántela para extraerla del equipo [2].
- Página 22 Instalación de la unidad de fuente de alimentación (PSU) Inserte la PSU en el chasis y deslícela hacia la parte posterior del equipo para fijarla. Apriete los tornillos que fijan la PSU a la parte posterior del equipo. Pase los cables de la PSU a través los ganchos de retención. Conecte los cables de alimentación a la placa base.
- Página 23 Instalación del interruptor de alimentación Deslice el módulo del interruptor de alimentación en la ranura del chasis hasta que encaje en su lugar. Conecte el cable del interruptor de alimentación a su conector en la placa base. Coloque: la unidad de fuente de alimentación la unidad óptica el ensamblaje del disco duro el embellecedor frontal...
- Página 24 Instalación del lector de tarjetas SD Coloque el lector de tarjetas SD en el chasis. Ajuste los tornillos que fijan el lector de tarjetas SD al equipo. Coloque los cables de la unidad de fuente de alimentación en los ganchos de retención. Coloque: la unidad de fuente de alimentación la unidad óptica...
- Página 25 Coloque el caucho en el equipo [1] y despegue la cinta adhesiva (rosa) del caucho [2]. Para instalar la tarjeta SSD, realice lo siguiente: a. Conecte la tarjeta SSD en el conector de la placa base [1]. b. Apriete el tornillo que fija la tarjeta SSD a la placa base [2].
- Página 26 Extracción de la tarjeta SSD opcional Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: • la cubierta • el embellecedor frontal Extraiga el tornillo que fija la tarjeta SSD a la placa base. Desconecte la tarjeta SSD del conector de la placa base.
- Página 27 Desconecte todos los cables conectados a la placa base. Para extraer la placa base, realice lo siguiente: a. Retire los tornillos que fijan la placa base al chasis del equipo [1]. b. Deslice la placa base hacia la parte frontal del equipo y levántela para extraerla del equipo [2].
- Página 28 Instalación de la placa base Sujete la placa base por los bordes e inclínela hacia la parte posterior del equipo. Baje la placa base hacia el interior del equipo hasta que los conectores en la parte posterior de la placa base estén alineados con las ranuras de la pared posterior del equipo y los orificios de los tornillos de la placa base lo estén con los separadores del equipo.
- Página 29 Diseño de la placa base Conector PCIe x16 Conector PCIe x4 Conector RJ-45/USB 2.0 Conector USB 3.0 Conector PS2/MS para teclado Conector del puerto serie Conector DisplayPort Conector HDMI Conector de línea de salida Conector de alimentación CPU Conector del interruptor de intrusión Conector de la placa de VGA secundaria Procesador Conector del ventilador de CPU...
- Página 30 Conector USB interno Conector SATA1 Batería de tipo botón...
- Página 31 Solución de problemas del equipo Puede solucionar los problemas de su equipo utilizando indicadores como las luces de diagnóstico, los códigos de sonidos y los mensajes de error durante el funcionamiento del equipo. Códigos de LED de alimentación de diagnóstico Tabla 1.
- Página 32 Error de la memoria caché primaria interna del CACHE DISABLED DUE TO FAILURE (Caché microprocesador. Póngase en contacto con Dell. desactivada debido a fallo) La unidad óptica no responde a los comandos del CD DRIVE CONTROLLER FAILURE (Fallo de equipo.
- Página 33 óptica. disco duro) Después, apague el equipo, vuelva a instalar la unidad de disco duro e inicie el equipo. Ejecute las pruebas de la Unidad de disco duro en Dell Diagnostics (Diagnósticos de Dell).
- Página 34 Reinicie el equipo y evite tocar el teclado la controladora del teclado) o el ratón durante la rutina de inicio. Ejecute las pruebas de la Controladora de teclado en los Dell Diagnostics (Diagnósticos de Dell). En los teclados externos, compruebe la conexión KEYBOARD DATA LINE FAILURE (Fallo de la del cable.
- Página 35 Reinicie el equipo y evite tocar el teclado tecla bloqueada del teclado) o el ratón durante la rutina de inicio. Realice las pruebas de la Tecla bloqueada en Dell Diagnostics (Diagnósticos de Dell). Dell MediaDirect no puede comprobar las LICENSED CONTENT IS NOT ACCESSIBLE IN restricciones de la Gestión de derechos digitales...
- Página 36 Un chip de la placa base podría ser defectuoso. SHUTDOWN FAILURE (Error de apagado) Ejecute las pruebas de Configuración de sistema en Dell Diagnostics (Diagnósticos de Dell). Si el mensaje vuelve a aparecer, póngase en contacto Dell.
- Página 37 TIMER CHIP COUNTER 2 FAILED (Se ha Ejecute las pruebas de Configuración de sistema producido un error en contador 2 de en Dell Diagnostics (Diagnósticos de Dell). chip del temporizador) La controladora del teclado puede ser defectuosa UNEXPECTED INTERRUPT IN PROTECTED MODE o el módulo de memoria puede estar suelto.
- Página 38 NOTICE - Hard Drive SELF MONITORING disco duro SYSTEM has reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem (PRECAUCIÓN: el SISTEMA DE...
- Página 39 La secuencia de inicio le permite omitir la configuración del sistema‐definir el orden de inicio de los dispositivos y el inicio directo de un dispositivo específico (por ejemplo: unidad óptica y unidad de disco duro). Durante Power-on Self Test (POST, prueba de auto encendido), cuando el logotipo de Dell aparece, podrá: •...
- Página 40 NOTA: Si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que vea el escritorio. A continuación, apague o reinicie el equipo y vuelva a intentarlo. NOTA: Cuando aparezca el logotipo de Dell, también puede pulsar <F12> y, a continuación, seleccionar Configuración del BIOS.
- Página 41 Opciones de configuración del sistema NOTA: Los elementos listados en esta sección aparecerán o no en función del equipo y de los dispositivos que haya instalados en éste. Tabla 5. General Opción Descripción Información del sistema Muestra la siguiente información: •...
- Página 42 Opción Descripción compatible con WiDi). Para instalar la aplicación WiDi, consulte el sitio dell.com/support para descargar la aplicación WiDi. NOTA: Al instalar la aplicación WiDi, conecte la pantalla a la salida de la tarjeta gráfica Intel integrada. Serial Port Permite determinar cómo funciona el puerto serie integrado. Las opciones son: •...
- Página 43 Opción Descripción • Activar ranura PCI • Activar la tarjeta de medios (valor predeterminado) • Desactivar tarjeta de medios Tabla 7. Vídeo Opción Descripción Primary Display Permite seleccionar la pantalla principal cuando hay varias controladoras disponibles en el sistema. • Automático •...
- Página 44 Opción Descripción • TPM activado (valor predeterminado) • Borrar • Omisión PPI para los comandos activados • Omisión PPI para los comandos desactivados • Desactivado • Activado (predeterminado) Computrace Este campo permite activar o desactivar la interfaz del módulo BIOS del servicio opcional Computrace desde Absolute Software.
- Página 45 Opción Descripción • Desactivar • Activar Expert key Management Permite manipular las bases de datos de claves de seguridad solo si el sistema está en modo personalizado. La opción modo personalizado está deshabilitada de manera predeterminada.Las opciones son: • • •...
- Página 46 Opción Descripción C States Control Permite activar o desactivar los estados de reposo adicionales del procesador. Esta opción está desactivada de forma predeterminada. Limited CPUID Value Permite limitar el valor máximo de la función CPUID estándar del procesador. Esta opción está desactivada de forma predeterminada. Intel TurboBoost Permite habilitar o deshabilitar el modo Intel TurboBoost del procesador.
- Página 47 Opción Descripción • LAN con inicio PXE: un paquete de reactivación enviado al sistema en el estado S4 o S5 hará que el sistema se reactive e inmediatamente inicie para PXE. • Solo WLAN: permite que el sistema se encienda mediante señales especiales de la WLAN.
- Página 48 Controla el mecanismo de mensajes SERR. Esta opción no está establecida de forma predeterminada. Algunas tarjetas gráficas requieren que el mecanismo de mensajes SERR está deshabilitado. Dell Development Permite activar o desactivar ciertas funciones para controlar el BIOS. Esta Configuration opción está...
- Página 49 Con equipos portátiles, asegúrese de que la batería del equipo esté totalmente cargada y conectada a una toma de corriente. Reinicie la computadora. Vaya a Dell.com/support. Escriba la Service Tag (etiqueta de servicio) o Express Service Code (código de servicio rápido) y haga clic en Submit (enviar).
- Página 50 Haga clic en Get drivers (Obtener controladores) y haga clic en View All Drivers (Ver todos los controladores). Se abre la página de controladores y descargas. En la pantalla de descargas y unidades, bajo la lista desplegable de Operating System (sistema operativo), seleccione BIOS.
- Página 51 NOTA: Si se desactiva el puente de contraseña, la contraseña del sistema y de configuración existente se elimina y no necesitará proporcionar una contraseña del sistema para iniciar sesión en el equipo. Para acceder a System Setup (Configuración del sistema), presione <F2> inmediatamente después del encendido o el reinicio.
- Página 52 NOTA: Si cambiar la contraseña del sistema y de configuración, introduzca la nueva contraseña cuando aparezca. Si elimina la contraseña del sistema y de configuración, confirme la eliminación cuando aparezca. Presione Esc y aparecerá un mensaje para que guarde los cambios. Presione "Y"...
- Página 53 Especificaciones NOTA: Las ofertas pueden variar según la región. Para obtener más información sobre la configuración del equipo, haga clic en Inicio. • En Windows 10, haga clic o toque Inicio → Sistema → Acerca de. • En Windows 8.1 y Windows 8, haga clic o toqueInicio →...
- Página 54 Tabla 21. Vídeo Función Especificación Integrada Tarjeta gráfica Intel HD 530/510 Discreto Adaptador de gráficos PCI Express x16 Tabla 22. Audio Función Especificación Integrada Dos canales de audio de alta definición Tabla 23. Red Función Especificación Integrada Intel I219-LM Ethernet capaz de comunicaciones a 10/100/1000 Mb/s Tabla 24.
- Página 55 Tabla 27. Unidades Función Especificación Accesible externamente (compartimento para unidades de 5,25 pulg.) Unidad óptica Tabla 28. Conectores externos Función Especificación Audio Panel frontal Conector de audio universal Panel posterior Conector de línea de salida Adaptador de red Conector RJ-45 Serie Un conector de 9 patas;...
- Página 56 Función Especificación Ventilador del sistema Conector de 4 patas M.2 zócalo 3 22 x 80 Control del panel frontal Conector de 5 patas Procesador Conector de 1151 patas Ventilador del procesador Conector de 4 patas Puente del modo de servicio Conector de 2 patas Puente de borrado de contraseña Conector de 2 patas...
- Página 57 Tabla 31. Alimentación NOTA: La disipación de calor se calcula en función de la potencia en vatios del suministro de energía. Alimentación Potencia Disipación máxima de Tensión calor 180 W 614 BTU/h 100 V CA a 240 V CA, 50 Hz a 60 Hz, 3 A/1,5 A Batería de tipo botón Batería de tipo botón de litio CR2032 de 3 V...
