Baxi Platinum BC Plus V220 Manual De Instalación Y Mantenimiento

Baxi Platinum BC Plus V220 Manual De Instalación Y Mantenimiento

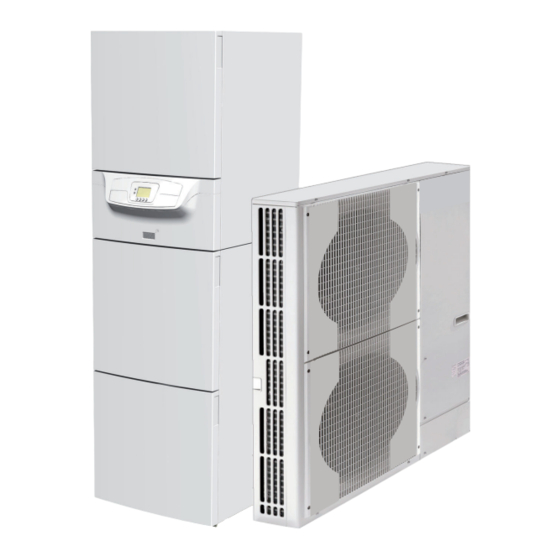

Bomba de calor reversible aire-agua "split inverter"
Ocultar thumbs Ver también para Platinum BC Plus V220:

Publicidad

Enlaces rápidos

Descargar este manual
España
es
Manual de instalación y mantenimiento
Bomba de calor reversible aire-agua "Split Inverter"
Platinum BC Plus V220 - Platinum BC Plus V220 Hybrid
AWHP MPI-II Plus V220

Publicidad

loading

Manuales relacionados para Baxi Platinum BC Plus V220

Resumen de contenidos para Baxi Platinum BC Plus V220

  • Página 1 España Manual de instalación y mantenimiento Bomba de calor reversible aire-agua "Split Inverter" Platinum BC Plus V220 - Platinum BC Plus V220 Hybrid AWHP MPI-II Plus V220...
  • Página 2 Estimado/a cliente, Gracias por comprar este dispositivo. Lea con atención este manual antes de usar el producto y guárdelo en un lugar seguro para realizar consultas posteriores. Para garantizar un funcionamiento seguro y eficiente, recomendamos que realice un mantenimiento periódico. Nuestro servicio posventa y de mantenimiento le puede ayudar con esta tarea.
  • Página 3 Contenido Contenido Seguridad ..................6 Consignas generales de seguridad .
  • Página 4 Contenido Desembalaje y preparación del módulo interior ............45 Esquemas de conexión .
  • Página 5 Contenido 9.2.2 Modificación de los parámetros del instalador ..........81 9.2.3 Utilizar la función de secado del suelo .
  • Página 6 1 Seguridad Seguridad Consignas generales de seguridad Peligro Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o desprovistas de experiencia o conocimientos, siempre que sean supervisados correctamente o si se les dan instrucciones para usar el aparato con total seguridad y han comprendido los riesgos a los que se exponen.
  • Página 7 1 Seguridad Nota No quitar ni cubrir nunca las etiquetas y placas de datos colocadas en los aparatos. Las etiquetas y las placas de datos deben ser legibles durante toda la vida del aparato. Reemplazar inmediatamente las pegatinas de instrucciones y advertencias estropeadas o ilegibles.
  • Página 8 1 Seguridad Precaución No modificar la bomba de calor en modo alguno sin el consentimiento por escrito del fabricante. Advertencia Asegurarse de conectar la puesta a tierra. Instalar la bomba de calor sobre una estructura sólida y estable que pueda soportar el peso. No instalar la bomba de calor en un lugar con una atmósfera con un alto contenido en sal.
  • Página 9 1 Seguridad Efectuar la primera puesta en servicio y las comprobaciones necesarias. Explicar la instalación al usuario. Si el aparato necesita mantenimiento, advertir al usuario de la obligación de revisarlo y mantenerlo en buen estado de funcionamiento. Entregar al usuario todos los manuales de instrucciones 7617452 - v02 - 11062014 AWHP MPI-II Plus V220...
  • Página 10 2 Acerca de este manual Acerca de este manual General Este manual está dirigido al instalador de una bomba de calor AWHP MPI-II Plus V220. Símbolos utilizados 2.2.1 Símbolos utilizados en el manual de instrucciones En estas instrucciones se emplean distintos niveles de peligro para llamar la atención sobre ciertas instrucciones especiales.
  • Página 11 3 Especificaciones técnicas Especificaciones técnicas Homologaciones 3.1.1 Directivas Este producto cumple los requisitos de las siguientes normas y directivas europeas: Directiva 2006/95/CE de baja tensión Norma genérica: ES 60335-1 Norma referida a: EN 60335–2-40 Directiva 2004/108/CE sobre compatibilidad electromagnética Normas genéricas EN 61000-6-3, EN 61000-6-1 Norma referida a: EN 55014 Directiva 97/23/EC sobre equipos a presión, artículo 3, párrafo 3 Aparte de las directrices y disposiciones legales, también deben...
  • Página 12 3 Especificaciones técnicas Tab.3 Modo de calor: temperatura del aire exterior +2 °C, temperatura del agua en la salida +35°C. Rendimientos conforme a la norma EN 14511-2. Tipo de medida Unidad AEI 4 MR AEI 6 MR-2 AEI 8 MR-2 AEI 11 AEI 11 AEI 16 AEI 16 TR-2...
  • Página 13 3 Especificaciones técnicas Tipo de medida Unidad AEI 4 MR AEI 6 MR-2 AEI 8 MR-2 AEI 11 AEI 11 AEI 16 AEI 16 MR-2 TR-2 MR-2 TR-2 Conexión pulgada 1/4 - 1/2 1/4 - 1/2 3/8 – 5/8 3/8 – 5/8 3/8 –...
  • Página 14 3 Especificaciones técnicas Resistencia en Ω 32014 19691 12474 10000 8080 5372 3661 2535 1794 1290 Dimensiones y conexiones 3.3.1 AEI 4 MR – AEI 6 MR-2 Fig.2 AEI 4 MR – AEI 6 MR-2 MW-M002199-1 1 Conexión del fluido frigorífico de 1/4" 2 Conexión del gas frigorífico de 1/2"...
  • Página 15 3 Especificaciones técnicas 3.3.2 AEI 8 MR-2 Fig.3 Dimensiones de AEI 8 MR-2 MW-M001442-1 1 Conexión del fluido frigorífico de 3/8" 2 Conexión del gas frigorífico de 5/8" 7617452 - v02 - 11062014 AWHP MPI-II Plus V220...
  • Página 16 3 Especificaciones técnicas 3.3.3 AEI 11 MR-2 – AEI 16 MR-2 – AEI 11 TR-2 – AEI 16 TR-2 Fig.4 AEI 11 MR-2 – AEI 16 MR-2 – AEI 11 TR-2 – AEI 16 TR-2 1350 MW-M001443-1 1 Conexión del fluido frigorífico de 3/8" 2 Conexión del gas frigorífico de 5/8"...
  • Página 17 3 Especificaciones técnicas 3.3.4 Apoyo eléctrico: MPI-II/EM+ V220 - MPI-II/ET+ V220 Fig.5 MPI-II/EM+ V220 - MPI-II/ET+ V220 137,5 65 65 1968 1405 1365 MW-C003976-1 (1) Pies ajustables - Intervalo de ajuste: 0 – 20 mm 4 Conexión del fluido frigorífico de 3/8" - A la izquierda 1 Retorno del circuito de calefacción - Diámetro 22 o a la derecha 5 Entrada de agua fría sanitaria - Diámetro externo 18...
  • Página 18 3 Especificaciones técnicas 3.3.5 Apoyo hidráulico: MPI-II/H+ V220 Fig.6 MPI-II/H+ V220 137,5 65 65 65 65 1968 1405 1365 MW-M003143-1 (1) Pies ajustables - Intervalo de ajuste: 0 – 20 mm 6 Conexión del fluido frigorífico de 3/8" - A la izquierda 1 Retorno del circuito de calefacción - Diámetro 22 o a la derecha 7 Entrada de agua fría sanitaria - Diámetro externo 18...
  • Página 19 3 Especificaciones técnicas Diagramas eléctricos 3.4.1 MPI-II Plus V220 con apoyo eléctrico Fig.7 Modelo con apoyo eléctrico Referencia Descripción SUPPLY 230V Alimentación 230 V CN2A Consigna de la bomba de calor CN21 Sonda de enfriamiento CN20 Sonda de calefacción CNX2 Fallo de máquina 7617452 - v02 - 11062014 AWHP MPI-II Plus V220...
  • Página 20 3 Especificaciones técnicas CNX3–X91a Compresor ON OFF Fusible tarjeta de regulación FUSE Fusible tarjeta de interfaz Fase Neutro R1, R2, R3 Relé Resistencia TB142, TB6 Bornero tarjeta de interfaz Termostato de seguridad Entrada multifunción Entrada multifunción Control de apoyo Válvula de 3 vías Bomba de calefacción Alimentación regulación 230V Control calor/frío...
  • Página 21 3 Especificaciones técnicas 3.4.2 MPI-II Plus V220 con apoyo hidráulico Fig.8 Modelo con apoyo hidráulico Referencia Descripción SUPPLY 230V Alimentación 230 V CN2A Consigna de la bomba de calor CN21 Sonda de enfriamiento CN20 Sonda de calefacción CNX2 Fallo de máquina Fusible tarjeta de regulación FUSE Fusible tarjeta de interfaz...
  • Página 22 3 Especificaciones técnicas CNX3–X91a Compresor ON OFF Fase Neutro R1, R2, R3 Relé TB142, TB6 Bornero tarjeta de interfaz Entrada multifunción Entrada multifunción Control de apoyo Válvula de 3 vías Bomba de calefacción Alimentación regulación 230 V Control calor/frío Caudalímetro Termostato ambiente Conector de tarjeta Cuadro de mando...
  • Página 23 4 Descripción del producto Descripción del producto Descripción general La bomba de calorPlatinum BC Plus V220 - Platinum BC Plus V220 Hybrid está compuesta por: Un módulo exterior reversible para la producción de energía en modo de calor o frío.
  • Página 24 4 Descripción del producto Fig.10 MPI-II/EM+ 11-16 V220, MPI-II/ET+ X Caudal de agua (m /hora) 11-16 V220, MPI-II/H+ 11-16 V220 Y Altura (m) I Velocidad 1 MW-2000079-1 II Velocidad 2 III Velocidad 3 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50...
  • Página 25 4 Descripción del producto 4.2.3 Funcionamiento en modo de piscina Para poder calentar la piscina es necesario un termostato de piscina. El contacto del termostato se cierra cuando la temperatura de la piscina es superior a la consigna del termostato. La piscina se calienta cuando el contacto está...
  • Página 26 4 Descripción del producto Etapa Descripción del funcionamiento Si al final de la temporización B no se consigue alcanzar la temperatura de consigna , el apoyo pasa a la etapa 2. El apoyo funciona en la etapa 2 en tanto en cuanto no se alcance la temperatura de consigna (fase C). Duración de la fase B: Apoyo hidráulico: La temporización para la activación de la segunda etapa es de 1 minuto.
  • Página 27 4 Descripción del producto Modo de funcionamiento híbrido activado Cuando el modo de funcionamiento híbrido está activado, para cambiar de una fuente de calefacción a otra se utiliza el umbral del coeficiente de rendimiento. El cambio de una fuente de calefacción a otra se realiza en función del primer criterio alcanzado (coeficiente de rendimiento o temperatura exterior).
  • Página 28 4 Descripción del producto Fig.16 Umbral del coeficiente de rendimiento alcanzado para una temperatura exterior superior a MW-C004239-1 4.2.6 Secado del suelo Fig.17 Secado del suelo El parámetro se puede utilizar para acelerar el secado de una capa de suelo radiante. La función de secado del suelo utiliza una temperatura inicial y una temperatura final , lo cual permite que la...
  • Página 29 4 Descripción del producto 4.2.7 Modo de enfriamiento En el modo de enfriamiento es imprescindible que haya un termostato ambiente. El enfriamiento se permite cuando la temperatura exterior está comprendida entre 10 °C y 40 °C. El parámetro permite ajustar la temperatura de consigna del enfriamiento.
  • Página 30 4 Descripción del producto Consejo Descripción de los parámetros, página 77. Componentes principales Fig.20 Módulo interior 1 Vaso de expansión 2 Válvula de 3 vías + motor 3 Intercambiador 4 Válvula de seguridad 5 Bomba de circulación de clase A 9 Platina de conexión 7 Manómetro 8 Acumulador de agua caliente sanitaria...
  • Página 31 4 Descripción del producto Descripción del panel de control 4.4.1 Descripción de las teclas Fig.21 Cuadro de mando 4 5 6 7 MW-C003977-1 1 Pantalla 6 Tecla para la temperatura del agua caliente sanitaria 2 Tecla del menú 3 Tecla para forzar el apoyo 7 Tecla de confirmación 4 Tecla [Esc]...
  • Página 32 4 Descripción del producto Un manual de instalación y mantenimiento Un manual de instrucciones Placas de características para el módulo interior Accesorios / opciones Hay disponibles distintas opciones en función de la configuración de la instalación. AWHP MPI-II Plus V220 7617452 - v02 - 11062014...
  • Página 33 (1) Para las instalaciones con una calefacción constante y una potencia total máxima de 200 kW, la dureza total máxima apropiada es de 1,5 mmol/l (8,4°dH, 15°F). Para las instalaciones con una potencia superior a 200 kW, la dureza total máxima apropiada es de 0,5 mmol/l (2,8°dH, 5°F). Nota Si es necesario tratar el agua, Baxi recomienda los siguientes fabricantes: Cillit Climalife...
  • Página 34 5 Antes de la instalación Antes de efectuar la conexión, lavar las tuberías de entrada de agua sanitaria para no introducir partículas metálicas o de otro tipo en la cuba del aparato. Precaución La instalación hidráulica debe poder asegurar un caudal mínimo de 12 litros/minuto en todo momento: Si el circuito de calefacción incluye radiadores, instalar una válvula diferencial entre el módulo interior y el circuito de...
  • Página 35 5 Antes de la instalación mantenimiento. Instalar un grifo de vaciado en el punto más bajo del acumulador ACS. Válvulas de aislamiento Aislar hidráulicamente los circuitos primario y sanitario mediante válvulas de seccionamiento para facilitar los trabajos de mantenimiento del acumulador ACS.
  • Página 36 5 Antes de la instalación Elección del emplazamiento Decidir cuál es la posición ideal teniendo en cuenta los requisitos de espacio del aparato y las disposiciones legales. Instalar la bomba de calor en una estructura estable y sólida, capaz de soportar el peso de la bomba de calor llena de agua y equipada con los distintos accesorios.
  • Página 37 5 Antes de la instalación Fig.24 Placa de características del módulo Nota interior Las placas de características incluidas en la bolsa de las instrucciones deben pegarse en el módulo interior durante la instalación. MW-C003979-1 5.2.2 Distancia entre los módulos Nota Para garantizar el buen funcionamiento de la bomba de calor, es necesario respetar las longitudes mínimas y máximas de conexión entre la bomba de calor y el módulo interior.
  • Página 38 5 Antes de la instalación 5.2.3 Ubicación del aparato Ubicación del módulo exterior Elegir con cuidado la ubicación del módulo exterior con respecto a los vecinos, ya que genera ruidos Fig.26 Ubicación del módulo exterior Advertencia No debe haber ningún obstáculo que impida la libre circulación del aire alrededor del módulo exterior (aspiración e inyección) No colocar el módulo exterior cerca de donde duerma alguien No colocar la unidad frente a una pared que tenga cristales...
  • Página 39 5 Antes de la instalación Tab.17 Dimensiones AEI 4 MR – AEI 6 MR-2 – AEI 8 MR-2 AEI 11 MR-2 – AEI 16 MR-2 – AEI 11 TR-2 – AEI 16 TR-2 1000 1000 1500 Consejo AEI 11 MR-2 – AEI 16 MR-2 – AEI 11 TR-2 – AEI 16 TR-2, página 16 para conocer las dimensiones de aparato.
  • Página 40 5 Antes de la instalación Advertencia Si la temperatura exterior desciende por debajo de cero, tomar las precauciones necesarias para evitar que se hiele la tubería de evacuación. Procurar que no se hielen los condensados en una zona de paso. Ubicación del módulo interior Fig.29 Ubicación del módulo interior...
  • Página 41 5 Antes de la instalación Fig.30 Emplazamientos aconsejados para 1 Emplazamiento aconsejado la sonda exterior 2 Emplazamiento posible H Altura habitada que debe controlar la sonda 1/2 H (min. 2,5 m) Z Zona habitada que debe controlar la sonda Emplazamientos a evitar 1/2 Z 1/2 H (min.
  • Página 42 5 Antes de la instalación Transporte Fig.32 Precauciones durante el transporte Para mover la paleta que lleva el aparato, usar una transpaleta, una carretilla elevadora o una carretilla de mano de cuatro ruedas. No tirar de la cubierta superior para levantar el aparato durante el >45°...
  • Página 43 5 Antes de la instalación Fig.34 Desatornillar los tornillos de la parte 3. Soltar los 2 tornillos de la parte posterior del acumulador (que posterior sujetan el acumulador a la paleta). MW-C003982-1 Fig.35 Apertura de los paneles delanteros 4. Retirar el panel delantero superior tirando con fuerza de ambos lados.
  • Página 44 5 Antes de la instalación Fig.36 Colocación del acumulador ACS 6. Levantar el acumulador y depositarlo en el suelo donde corresponda. MW-L000252-1 Fig.37 Nivelación del acumulador 7. A Intervalo de ajuste: 0 – 20 mm Nivelar el acumulador de agua caliente sanitaria con ayuda de los pies ajustables.
  • Página 45 5 Antes de la instalación Desembalaje y preparación del módulo interior Precaución Tener en cuenta que hacen falta 2 personas. Manipular el aparato con guantes. Fig.38 Desembalaje 1. Retirar el embalaje del módulo interior pero sin bajarlo de la paleta de transporte.
  • Página 46 5 Antes de la instalación Fig.40 Soporte de la regulación 5. Levantar y sacar el soporte de la regulación para ponerlo en la parte superior. Nota Para facilitar el acceso a efectos de la instalación y los trabajos de mantenimiento, el cuadro de mando se coloca en la parte superior del módulo.
  • Página 47 5 Antes de la instalación 30 Grupo de seguridad calibrado a 7 bar 133 Termostato ambiente programable 44 Termostato de seguridad 65 ºC 147 Filtro hidráulico de 500 µm (obligatorio) + válvula de 50 Desconector aislamiento 52 Válvula diferencial 171 230 V o 400 V 50 Hz 65 Circuito de calefacción que puede ser de baja temperatura (suelo radiante o radiadores) 5.6.2 Apoyo de caldera...
  • Página 48 5 Antes de la instalación Fig.43 Conexión de un circuito de calefacción directo MW-L000267-1 A Módulo exterior 21 Sonda de temperatura exterior B Módulo interior 28 Entrada de agua fría sanitaria C Instalación existente 29 Reductor de presión 1 Salida de caldera 30 Grupo de seguridad calibrado a 7 bar 2 Retorno de caldera 50 Desconector...
  • Página 49 5 Antes de la instalación 5.6.3 Circuito de piscina Fig.44 Conexión de un circuito de piscina MW-L000338-1 A Módulo exterior 18 Llenado del circuito de calefacción (con desconector B Módulo interior dependiendo de la reglamentación vigente) D Instalación con piscina 21 Sonda de temperatura exterior 3 Válvula de 3 bar 28 Entrada de agua fría sanitaria...
  • Página 50 6 Instalación Instalación General Precaución La bomba de calor debe ser instalada por un profesional cualificado conforme a las reglamentaciones locales y nacionales vigentes. Montaje 6.2.1 Instalación del tubo de entrada de agua fría sanitaria 1. Quitar el tapón y el tubo de entrada de agua fría sanitaria. Fig.46 Retirada del tubo de entrada de 2.
  • Página 51 6 Instalación 6.2.2 Instalación de la platina de conexión La platina de conexión se entrega en un bulto separado (). Fig.48 Instalación de la platina de conexión 1. Instalar la platina de conexión (bulto separado): Colocar la chapa inferior en su lugar. 2.
  • Página 52 6 Instalación 6.2.3 Colocación de la sonda ACS Fig.51 Colocación de la sonda ACS 1. Quitar el tapón de poliestireno. 2. Colocar la sonda de agua caliente sanitaria en su lugar. 3. Volver a poner el tapón de poliestireno pasando el cable de la sonda por las muescas del tapón.
  • Página 53 6 Instalación Fig.54 Instalación del módulo exterior en el 2. A Zócalo de hormigón suelo B Evacuación de condensados C Zanja de evacuación con un lecho de guijarros Instalar el aparato sobre una estructura sólida y estable que pueda soportar el peso. Instalar el aparato 200 mm por encima del suelo. MW-M001452-1 Conexiones de agua 6.4.1 Conexión de la tarjeta electrónica a los circuitos de...
  • Página 54 6 Instalación Conexión del circuito de calefacción y del apoyo hidráulico Fig.56 Conexión del circuito de calefacción 1. Insertar la junta plana entre los tubos. y del apoyo hidráulico Salida del circuito de calefacción - Diámetro 22 mm Retorno del circuito de calefacción - Diámetro 22 mm Salida del apoyo de caldera - Diámetro 22 mm Retorno del apoyo de caldera - Diámetro 22 mm 2.
  • Página 55 6 Instalación 6.4.4 Conexión del acumulador de agua caliente sanitaria al módulo interior Fig.58 Conexión del acumulador de agua 1. A Salida primario acumulador ACS caliente sanitaria al módulo interior B Retorno primario acumulador de ACS Colocar la junta tórica en su alojamiento. Nota Las juntas tóricas, la grasa de silicona y las horquillas vienen en la bolsa de las instrucciones.
  • Página 56 6 Instalación AEI 4 MR – AEI 6 MR-2 AEI 8 MR-2 AEI 11 MR-2 – AEI 16 MR-2 – AEI 11 TR-2 – AEI 16 TR-2 61 – 75 m 2,8 kg 4. Cortar los tubos con un cortatubos y desbarbarlos; colocar la abertura del tubo hacia abajo para evitar que entren partículas.
  • Página 57 6 Instalación Fig.61 Montaje de los tubos flexibles 5. Pasar los tubos flexibles a través de la abertura y acoplarlos a sus soportes. 6. Sacar la cubierta que viene en la bolsa de las instrucciones. Enganchar la cubierta en el panel lateral. 7.
  • Página 58 6 Instalación Fig.65 Desenroscar las tuercas de 3/8" y 3. Desenroscar las tuercas de 3/8" y 5/8". 5/8". MW-L000279-1 Fig.66 Desechar las tuercas o capuchones 4. Dependiendo del caso concreto: Caso Modelo Acción Solo para los modelos AEI 4 MR Tirar las tuercas a la y AEI 6 MR-2 basura...
  • Página 59 6 Instalación Fig.70 Retirada de los paneles laterales 9. Retirar los paneles laterales de protección del módulo exterior. MW-M002209-1 Fig.71 Tuercas de las válvulas de 10. Desenroscar las tuercas de las válvulas de aislamiento. aislamiento 11. Ensartar las tuercas en los tubos. 12.
  • Página 60 6 Instalación 6.5.4 Prueba de estanqueidad Fig.73 Válvulas de aislamiento 1. Comprobar que las válvulas de aislamiento A y B están cerradas. MW-M002297-1 Fig.74 Presión 2. Conectar la válvula del manómetro y la bombona de nitrógeno a la conexión de servicio C de la válvula de aislamiento A. 35 bar 3.
  • Página 61 6 Instalación 10. Comprobar la estanqueidad de las conexiones con un detector de fugas. Conexiones eléctricas 6.6.1 Recomendaciones Advertencia Las conexiones eléctricas solo pueden ser realizadas por un técnico cualificado y con el sistema desconectado. Conectar el aparato a tierra antes de establecer cualquier conexión eléctrica.
  • Página 62 6 Instalación 6.6.3 Conexión del módulo exterior AEI 8 MR-2, AEI 11 MR-2 , AEI 16 MR-2 , AEI 11 TR-2, AEI 16 TR-2 Fig.79 Retirada del panel de servicio 1. Retirar el panel de servicio del módulo exterior. 2. Conectar los cables a los bornes correspondientes. Consejo Bornero del módulo exterior, página 65.
  • Página 63 6 Instalación 2. Instalar los puentes según la potencia del apoyo eléctrico. Los puentes vienen en una bolsa sujeta dentro del módulo interior. Consejo Descripción de los borneros de conexiones, página 65. 6.6.6 Conexión del apoyo hidráulico El ajuste del apoyo de caldera depende del tipo de cuadro de mando. Conexión de una caldera equipada con un cuadro de mando con una entrada para TAM Fig.81...
  • Página 64 6 Instalación Conexión de una caldera equipada con un cuadro de mando sin una entrada para TAM Fig.82 Caldera equipada con un cuadro de mando sin una entrada para TAM 2 x 0,75 mm2 MW-L000302-1 CS Contacto de seguridad 1. Conectar los cables eléctricos de acuerdo con el esquema de conexiones.
  • Página 65 6 Instalación 6.6.7 Descripción de los borneros de conexiones Bornero del módulo exterior Fig.83 Monofásica 1 Alimentación 2 Bus de comunicación MW-2000053-1 Fig.84 Trifásica 1 Alimentación 2 Bus de comunicación Bornero del módulo interior L1 L2 L3 S1 S2 S3 MW-2000054-1 Fig.85 MPI-II/EM+ V220...
  • Página 66 6 Instalación Fig.86 MPI-II/ET+ V220 1 Alimentación eléctrica 2 Alimentación del apoyo eléctrico 3 Bus de comunicación Tab.24 Alimentación trifásica Potencia máxima Puente para instalar 6 kW Quitar todos los puentes 9 kW MW-L000292-1 Fig.87 MPI-II/H+ V220 1 Alimentación eléctrica 2 Bomba de calefacción del apoyo hidráulico 3 Contacto seco relevo de caldera 4 Bus de comunicación...
  • Página 67 6 Instalación Conexión de la sonda de temperatura exterior Fig.89 Conexión de la sonda de 1. Conectar la sonda de temperatura exterior a los bornes del conector temperatura exterior S.EXT. Conexión del termostato ambiente (opcional) MW-M002234-1 Fig.90 Conexión del termostato ambiente 1.
  • Página 68 6 Instalación Entrada Conexión Parámetro a ajustar Programador operativo Desconexión 3. Configurar los parámetros para la función dependiendo de la conexión efectuada. Consejo Descripción de los parámetros, página 77. Llenado de la instalación 6.7.1 Llenado del circuito de calefacción Enjuagar bien el sistema antes de llenarlo. Nota No utilizar glicol.
  • Página 69 6 Instalación Nota Durante el proceso de calentamiento y debido a la dilatación del agua, puede escaparse una pequeña cantidad de agua a través de la válvula o del grupo de seguridad. Este fenómeno es absolutamente normal y en ningún caso debe obstaculizarse. 7617452 - v02 - 11062014 AWHP MPI-II Plus V220...
  • Página 70 7 Puesta en servicio Puesta en servicio General La puesta en servicio de la bomba de calor se realiza: La primera vez que se utiliza. Después de una parada prolongada. Después de cualquier circunstancia que requiera una reinstalación completa. La puesta en servicio de la bomba de calor permite al usuario revisar los diversos ajustes y comprobaciones que hay que realizar para poner en marcha la bomba de calor con total seguridad.
  • Página 71 7 Puesta en servicio Tab.28 Modo de calefacción Puntos de inspección ¿Comproba Caudal en el circuito primario ∆T calefacción (entre 5 y 15°C) Ajuste de velocidad de la bomba primaria Ajuste de velocidad de la bomba secundaria Elección del módulo exterior en relación con la placa de características Ajuste del caudal mínimo Tab.29 Lista de comprobaciones posteriores a la puesta en servicio Puntos de inspección...
  • Página 72 7 Puesta en servicio Verificación antes de la puesta en servicio 7.2.1 Comprobación de las conexiones hidráulicas 1. Llenar la instalación de agua y comprobar la estanqueidad hidráulica. 2. Purgar la instalación con ciclos de marcha/paro. Procurar abrir todas las válvulas del circuito de calefacción y los grifos termostáticos de los radiadores.
  • Página 73 7 Puesta en servicio 2. Seleccionar el tipo de módulo exterior usando el parámetro Nota El tipo de módulo exterior figura en la placa de características del módulo. 3. Activar la función de consumo de energía estimado ajustando el parámetro a 1.
  • Página 74 7 Puesta en servicio Fig.94 Desarrollo de la curva de calefacción 1 Temperatura máxima del circuito 2 Temperatura del agua del circuito para una temperatura exterior de 0 °C C° 3 Temperatura de consigna de la calefacción 4 Temperatura exterior para la que se alcanza la temperatura del agua del circuito 5 Valor de la pendiente de la curva de calefacción Este valor corresponde al parámetro...
  • Página 75 8 Funcionamiento Funcionamiento Uso del cuadro de mando 1. Para seleccionar los distintos menús, usar la tecla . Pulsar la tecla el número de veces necesario para acceder al menú deseado: Menú Información Menú Usuario Menú Instalador 2. Pulsar la tecla para confirmar 3.
  • Página 76 8 Funcionamiento Antihielo Condiciones Protección del Temperatura exterior: < 3 °C acumulador de Temperatura del agua caliente sanitaria: < 4°C agua caliente sanitaria AWHP MPI-II Plus V220 7617452 - v02 - 11062014...
  • Página 77 9 Configuración Configuración Descripción de los parámetros 9.1.1 Descripción de los parámetros del instalador Parámetro Descripción Intervalo de ajuste Incremento Ajuste de fábrica Configuración del sistema 0 o 1 0 = Circuito de calefacción 1 = Circuito de calefacción + circuito de agua caliente sanitaria Pendiente del circuito 0,1 –...
  • Página 78 9 Configuración Parámetro Descripción Intervalo de ajuste Incremento Ajuste de fábrica Selección de la función del 0 – 9 contacto DES. 0 = Función no activa 1 = Apoyo no autorizado para calefacción 2 = Apoyo no autorizado para agua caliente sanitaria 3 = Apoyo no autorizado para calefacción y agua caliente sanitaria...
  • Página 79 9 Configuración Parámetro Descripción Intervalo de ajuste Incremento Ajuste de fábrica Duración máxima de la 1 – 10 horas 1 hora 6 horas producción de agua caliente sanitaria Diferencial de activación 4 – 30℃ 1 °C 10°C para la producción de agua caliente sanitaria Temperatura máxima del 30 –...
  • Página 80 9 Configuración Parámetro Descripción Intervalo de ajuste Incremento Ajuste de fábrica Selección del tipo de 0 o 1 módulo exterior 0 = Tipos de módulo exterior: AEI 4 MR AEI 6 MR-2 AEI 8 MR-2 AEI 11 MR-2 AEI 16 MR-2 AEI 11 TR-2 AEI 16 TR-2 1 = Tipos de módulo exterior:...
  • Página 81 9 Configuración Consejo Lógica de funcionamiento de la calefacción y el agua caliente sanitaria, página 24 si el confort de calefacción o agua caliente sanitaria es insuficiente 9.1.2 Descripción de los parámetros del usuario Parámetro Descripción Intervalo de ajuste Incremento Ajuste de fábrica Modo de funcionamiento híbrido...
  • Página 82 9 Configuración Fig.97 Parámetro 2. Usar las teclas para seleccionar el parámetro 3. Introducir el código de acceso con las teclas . Pulsar la tecla para confirmar el ajuste. MW-M002255-1 Fig.98 Selección del parámetro que se va a 4. Usar las teclas para seleccionar el parámetro que se va a modificar modificar.
  • Página 83 9 Configuración Fig. Salir del menú 8. Pulsar la tecla para salir del menú. MW-2000070-1 9.2.3 Utilizar la función de secado del suelo Nota Para ajustar estas temperaturas deben seguirse las recomendaciones del solador. La activación de este parámetro (ajuste diferente de 0) fuerza la presentación permanente de y desactiva todas las demás funciones de la regulación.
  • Página 84 9 Configuración Fig. Parámetro 4. Ajustar el número de días de secado del suelo con el parámetro MW-C004242-1 Fig. Parámetro 5. Ajustar la temperatura inicial del secado del suelo con el parámetro MW-C004243-1 Fig. Parámetro 6. Ajustar la temperatura final del secado del suelo con el parámetro Nota Al finalizar el secado del suelo, el parámetro vuelve...
  • Página 85 9 Configuración Fig. Navegación por el menú 2. Usar las teclas para pasar de un parámetro a otro. Consejo Descripción de los parámetros del usuario, página 81. 3. Usar las teclas para modificar el valor del parámetro. 4. Pulsar la tecla para confirmar el ajuste.
  • Página 86 9 Configuración Fig. Navegación por el menú 4. Usar las teclas para ir pasando la información. 5. Pulsar la tecla para salir del menú. Menú Información MW-M002248-1 Parámetro Descripción Unidad En modo de calefacción: Temperatura de consigna salida de calefacción °C En modo de agua caliente sanitaria: Temperatura de consigna ACS En modo de enfriamiento: Temperatura de consigna del enfriamiento...
  • Página 87 9 Configuración Tab.32 Ejemplos de indicación del consumo de energía Ejemplo de indicación Descripción Fig. Unidad 1 kWh El valor indicado es 123 kWh. La unidad es 1 kWh. MW-C004232-1 Fig. Unidad 10 kWh El valor indicado es 1230 kWh. La unidad es 10 kWh. El primer dígito indica la escala x 10.
  • Página 88 10 Mantenimiento 10 Mantenimiento 10.1 Directrices generales Nota Antes de efectuar cualquier trabajo de entretenimiento o mantenimiento en el que haya que parar el módulo interior, conviene cortar también la alimentación del módulo exterior para evitar que se produzcan fallos de comunicación al encender el módulo interior.
  • Página 89 10 Mantenimiento Fig. Vaciado del acumulador ACS 3. Abrir el grifo de vaciado para vaciar el acumulador ACS. 4. Quitar el aislamiento del tapón de inspección. 5. Quitar los tapones de inspección. 10.4.2 Sustitución del tapón de inspección Fig. Cambiar la junta con reborde 1.
  • Página 90 10 Mantenimiento Fig. Limpieza del filtro 1. Cerrar la válvula del intercambiador. 2. Desatornillar la cubierta (llave de 24 mm). MW-M003122-1 Fig. Retirada del anillo de retención y el 3. Retirar el anillo de retención elástico. filtro 4. Quitar el filtro. 5.
  • Página 91 11 Resolución de errores 11 Resolución de errores 11.1 Códigos de error En caso de avería, el cuadro de mando muestra el símbolo y un código de error. Precaución Anotar el código indicado. El código de error es importante para poder diagnosticar correcta y rápidamente el tipo de problema y para la eventual asistencia técnica del instalador.
  • Página 92 11 Resolución de errores Código de error Descripción Causas probables Verificación / solución Exceso de aire Para un funcionamiento óptimo, purgar completamente el módulo interior y la instalación. Cableado incorrecto de la Comprobar las conexiones eléctricas. bomba Caudalímetro Comprobar las conexiones eléctricas. Cambiar el caudalímetro.
  • Página 93 12 Desinstalación 12 Desinstalación 12.1 Procedimiento de puesta fuera de servicio Fig. Desconexión de la alimentación Para poner fuera de servicio la bomba de calor de forma temporal o eléctrica permanente: 1. Apagar la bomba de calor. 2. Desconectar la alimentación de la bomba de calor. 3.
  • Página 94 13 Apéndice 13 Apéndice 13.1 Declaración de conformidad CE La unidad cumple con la norma estándar descrita en la declaración de conformidad CE. Se ha fabricado y puesto en marcha de acuerdo con las directivas europeas. La declaración de conformidad original puede solicitarse al fabricante. AWHP MPI-II Plus V220 7617452 - v02 - 11062014...
  • Página 95 © Derechos de autor Toda la información técnica y tecnológica que contienen estas instrucciones, junto con las descripciones técnicas y esquemas proporcionados son de nuestra propiedad y no pueden reproducirse sin nuestro permiso previo y por escrito. Contenido sujeto a modificaciones.
  • Página 96 7617452 - v02 - 11062014 7617452-001-02...
