9. Medidas de protección del contacto
9.3 Carga capacitativa
Con cargas capacitativas se producen corrientes de conexión elevadas.
Estas pueden reducirse utilizando resistores conectados en serie en la
línea de alimentación.

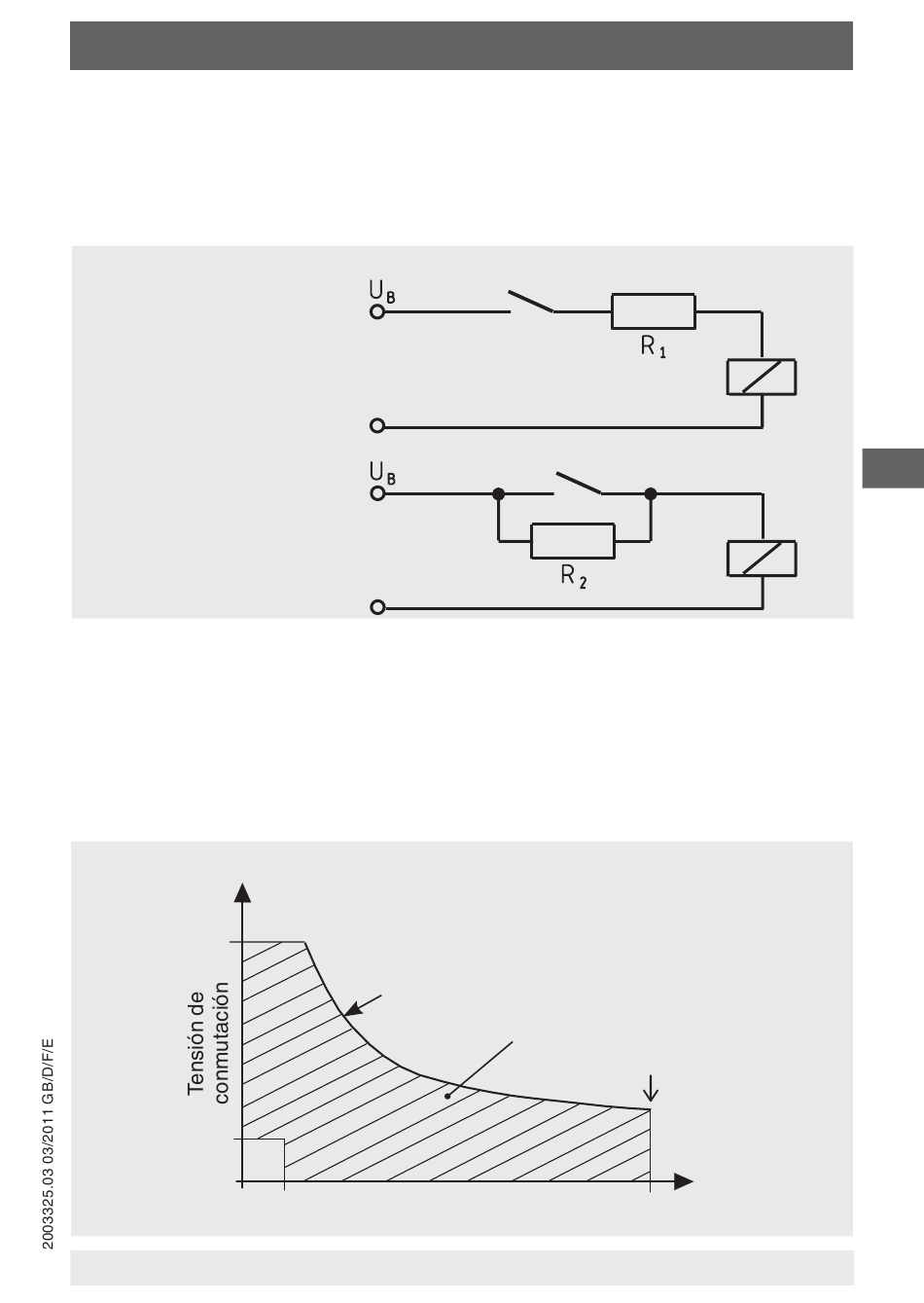

Ejemplos:
Protección del
contacto con
resistor para
limitación de
corriente
Curva característica de los contactos
La curva característica de los contactos muestra, en el área sombreado,
los valores eléctricos que son admisibles para el contacto en cuestión.
La tensión y/o la corriente a conmutar no debe exceder los valores
máximos.
La potencia a conmutar no debe estar por debajo de la curva límite.
V
V
max
V
min
WIKA manual de instrucciones contacto magnético de ruptura brusca modelo 821
Tensión máx.
Curva límite
A Corriente de conmutación
min
Contacto
Contacto
Rango de funcionamiento
admisible
Corriente máx.
A
max
E
A
