GW2145
GW1160, GW4060
GW4190
GW2145 - GW1160
GW4060 - GW4190

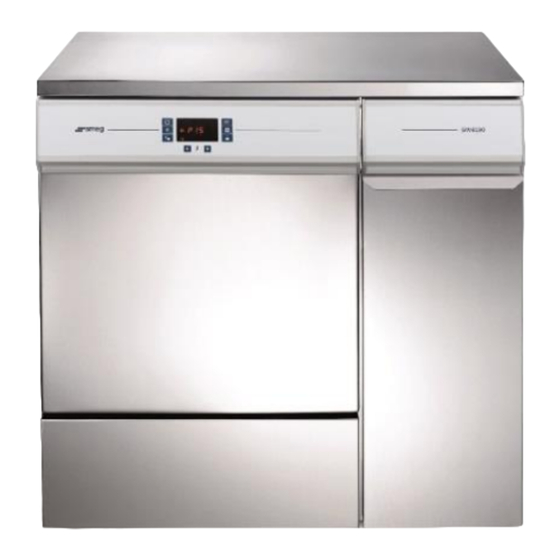

LAVADORA DE VIDRIOS DE LABORATORIO
MANUAL DE INSTRUCCIONES

Publicidad

loading

Resumen de contenidos para Smeg GW2145

  • Página 1 GW2145 GW1160, GW4060 GW4190 GW2145 - GW1160 GW4060 - GW4190 LAVADORA DE VIDRIOS DE LABORATORIO MANUAL DE INSTRUCCIONES...
  • Página 2 Las reparaciones realizadas por personal no autorizado, además de invalidar la garantía, pueden representar un peligro para los usuarios. Siempre que se sustituya un componente, se deberá utilizar un recambio original de Smeg. Si el dispositivo se utiliza de manera no conforme a las instrucciones del fabricante, podría anularse la protección prevista (seguridad del aparato) y la garantía que lo cubre (ref.
  • Página 3 Nuestra oficina de asistencia técnica le proporcionará las instrucciones necesarias para obtener un funcionamiento correcto del aparato y le pondrá en contacto con el centro de asistencia autorizado más cercano a usted. INTERNATIONAL CUSTOMERS PLEASE CONTACT YOUR LOCAL SMEG DISTRIBUTOR instruments@smeg.it service.instruments@smeg.it Consulte la gama completa de nuestros productos en el sitio web: www.smeg-instruments.com...
  • Página 4 1.3.1 Impresora Smeg WD-PRINTE – GW2145, GW1160, GW4060 ..............8 1.3.2 Impresora Smeg WD-PRINT9 – Serie GW4190 ................... 9 BOMBA PERISTÁLTICA P3 (NO SE INSTALA EN GW2145) ................... 9 LISTA DE MODELOS ............................10 EXPLICACIÓN DE LOS SÍMBOLOS UTILIZADOS EN EL MANUAL Y EN LA MÁQUINA ..........11 ADVERTENCIAS GENERALES ..........................12...
  • Página 5 SERIE GW4190 ..............................75 COLOCACIÓN DE LA MÁQUINA ........................75 DISPOSICIONES PARA LA INSTALACIÓN ELÉCTRICA ..................79 13.1 GW2145 - CABLE DE ALIMENTACIÓN Y DISPOSITIVO DE SECCIONAMIENTO ........... 79 13.2 GW1160, GW4060, GW4190 - CABLE DE ALIMENTACIÓN Y DISPOSITIVO DE SECCIONAMIENTO ....79 CONEXIÓN HIDRÁULICA ..........................81...
  • Página 6 COMUNICACIÓN Serie RS-232 (para PC o impresora) Gracias al programa TRACELOG, el usuario comunica con los dispositivos de SMEG, las lavadoras desinfectadoras de instrumental y de vidrios de laboratorio de las series «WD» y «GW», de nueva generación. En concreto, una vez establecida la conexión, el usuario puede: - Llevar un registro de los ciclos de desinfección realizados.
  • Página 7 SMEG rechaza toda responsabilidad por las consecuencias que deriven de usos diferentes de aquellos indicados. SMEG rechaza toda responsabilidad por posibles daños causados al lavar en la máquina vidrios o instrumental cuyos fabricantes no hayan autorizado la descontaminación automática mediante termodesinfección.
  • Página 8 Impresora Smeg WD-PRINTE – GW2145, GW1160, GW4060 El puerto RS-232 de la máquina se puede utilizar para conectar una impresora externa Smeg WD-PRINTE, que se suministra con su propio alimentador eléctrico. Este accesorio solo se puede utilizar con papel térmico de 57,5 mm ± 1 mm, con un gramaje recomendado de 55 Para poder utilizar el accesorio, conecte el alimentador a la toma de corriente y conecte el puerto RS-232 a la salida RS-232 situada en la parte posterior de la lavadora de vidrios.
  • Página 9 1.3.2 Impresora Smeg WD-PRINT9 – Serie GW4190 El accesorio Smeg “WD-PRINT9” es una impresora de panel que puede ser instalada dentro del mueble lateral en la serie GW4190. fig. 3 – Accesorio WD-PRINT9. BOMBA PERISTÁLTICA P3 (NO SE INSTALA EN GW2145) La bomba peristáltica P3 es siempre opcional: sírvase contactar con Smeg para conocer el producto más adecuado...
  • Página 10 208 V con conversión: 208 V 3~ 60 Hz * / 208 V ~ 60 Hz (* conexión por defecto). Para el modelo de 45 cm, GW2145, solo está disponible el modelo monofásico, para conexión eléctrica de 230 V ~ 50 Hz, clavija Schuko.
  • Página 11 Marcado CE: el fabricante garantiza el cumplimiento de las directivas comunitarias aplicables al producto. Este símbolo está presente en la placa de características de la máquina y en el presente manual. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 11 - 88...
  • Página 12 El peso máximo de carga de la puerta, incluido el peso del carro para instrumental, nunca debe superar: GW1160, GW4060, GW4190: 37kg - GW2145: 18kg - Si se excluye el peso del carro y de los cestos para instrumental, la carga máxima nunca debe exceder: GW1160, GW4060, GW4190: 23kg - GW2145: 15kg.
  • Página 13 Evite por todos los medios tocar los elementos de calentamiento presentes en la cámara. En caso de avería, consulte al personal técnico autorizado de Smeg. Evite todo contacto con las resistencias fig.
  • Página 14 Para abrir la puerta sin conectar la máquina a la red eléctrica (esto resulta útil en casos de emergencia o si falta la corriente), utilice el sistema de desbloqueo manual (consulte el apartado siguiente). Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 14 - 88...
  • Página 15 Sobre el panel en que están el interruptor eléctrico y la impresora, se encuentran:  Puerto RS-232: para transmisión de datos / conexión mediante software Smeg TRACELOG.  Interruptor “desviador datos”: según su posición, el interruptor activa la impresora de panel o bien la transmisión de datos mediante puerto RS-232.
  • Página 16 9 – GW4190: sobre el panel en que está presente el interruptor eléctrico se encuentran el puerto para toma de datos RS-232 y el desviador de datos (gobierna el funcionamiento “alternado” entre toma datos e impresora). Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 16 - 88...
  • Página 17 Todos los mandos y los controles del dispositivo están agrupados en el panel frontal. GW4060, GW4190 GW2145, GW1160 fig. 10 – Panel de mandos. En el centro se encuentra la pantalla y los LED indicadores. A los lados y abajo están los botones de mando.
  • Página 18 Si la máquina está parada La temperatura máxima alcanzada en el ciclo seleccionado -- : 90 Si hay un ciclo en curso - Durante las fases de lavado: Temperatura en la cámara de lavado Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 18 - 88...
  • Página 19 “Funciones”. fig. – fig. 8 – Visualización A0 en dos pantallas sucesivas, el sufijo “t” indica millares, “u” unidades. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 19 - 88...
  • Página 20 Mantenimiento: cambiar el filtro Temperatura (Solo serie GW4060, GW4190) Tiempo: visualización del tiempo Mantenimiento de la máquina restante Termodesinfección: indica un Falta sal ciclo con termodesinfección Secado Alarma (Solo serie GW4060, GW4190) Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 20 - 88...
  • Página 21 El LED indica que hay que sustituir el filtro absoluto. La indicación está vinculada a las horas de funcionamiento de la función de secado, ajustadas en 500 h con el filtro nuevo. La sustitución debe ser realizada por técnicos autorizados de Smeg. Mantenimiento de la máquina La máquina registra los ciclos realizados y enciende el LED para indicarle al usuario que debe hacer...
  • Página 22 13 – Botón Funciones. Cuando el ciclo está en curso o en fase de selección, pulsando el botón Funciones se puede visualizar los parámetros del ciclo de lavado: valor A0, Temperatura, Tiempo restante. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 22 - 88...
  • Página 23 Funciones. 3 Inicio del programa mediante la pulsación prolongada del botón Arranque/parada. SÍMBOLOS DEL PANEL DE MANDOS SÍMBOLO SIGNIFICADO SÍMBOLO SIGNIFICADO Encendido/Apagado Funciones Menor secado Más secado (solo GW4060, GW4190) (solo GW4060, GW4190) Arranque/Parada Abrir puerta Selección Selección Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 23 - 88...
  • Página 24 Además, para que los tiempos indicados se aproximen a la duración real es necesario que los parámetros de la máquina estén configurados correctamente, de forma que el tiempo transcurrido se calcule en función de la conexión eléctrica efectivamente realizada. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 24 - 88...
  • Página 25 GW1160-GW4060-GW4190» adjunto. La siguiente tabla de síntesis únicamente tiene fines indicativos. Los programas que aparecen a continuación se pueden someter a actualizaciones y mejoras. El proceso de secado –fase final del programa- está presente solo en la serie Smeg GW4060. PROGRAMAS CON TERMODESINFECCIÓN En los programas típicos utilizados en las lavadoras de vidrios GW, la termodesinfección se realiza...
  • Página 26 TA en el conducto de secado. Durante la fase de secado, la temperatura de la cámara es aprox. 30 °C menor que el valor objetivo. Por ejemplo, para un programa de secado con T_objetivo=110 °C: T_cámara ≈ T_objetivo - 30°C = 110°C – 30°C = 80°C. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 26 - 88...
  • Página 27 La temperatura de la cámara durante la fase de secado nunca supera los 90 °C. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 27 - 88...
  • Página 28 Se trata de los programas 10, 11, 12, 13, 14 y 15 que pueden modificarse para satisfacer necesidades especiales de lavado. Para modificarlos, utilice el software TRACELOG de Smeg (no incluido) o bien solicite la modificación a los técnicos autorizados de Smeg.
  • Página 29 Para calcular el parámetro solo se toma en consideración los intervalos en los que la temperatura supera los 65 °C. Para los programas de desinfección de Smeg, el cálculo se simplifica, calculando solo la fase denominada de «extensión», en la que la temperatura se mantiene constante alrededor del valor objetivo configurado.
  • Página 30 Coloque los vidrios de forma adecuada en soportes aptos para el lavado en una máquina a fin de conseguir una limpieza eficaz y evitar que se dañen los objetos tratados. Consulte a Smeg sobre cuáles son los carros de lavado más adecuados para sus necesidades, escribiendo a instruments@smeg.it.
  • Página 31 Antes de retirar la carga procesada, es aconsejable esperar unos 10 minutos con la puerta abierta para que el material situado en el interior de la cámara de lavado se enfríe y se seque. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 31 - 88...
  • Página 32 3. Si el ciclo se interrumpe y el usuario no hace nada en el plazo de un minuto, la máquina pasa automáticamente al Restablecimiento. fig. 21 – Visualización en pantalla de la pausa del programa 5: «S 05». Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 32 - 88...
  • Página 33 Cuando termina el tiempo de espera, se pone en marcha el programa y, de aquí en adelante, la información visualizada en la pantalla es idéntica a la de un ciclo no retrasado. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 33 - 88...
  • Página 34 Si se desactiva la opción, al pulsar los dos botones mencionados, la pantalla muestra el mensaje «dE». La opción solo se puede utilizar si se ha activado el uso del agua desmineralizada. La opción solo se puede utilizar si se ha activado el uso del agua desmineralizada. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 34 - 88...
  • Página 35 2. Apague y vuelva a encender el dispositivo (se restablece el valor predeterminado, por ejemplo, «dh:00»). 3. Abra la puerta del dispositivo (solo para el «arranque retrasado») una vez que haya iniciado el ciclo. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 35 - 88...
  • Página 36 27 – Botones de selección del ciclo de RESTABLECIMIENTO: pulsación simultánea y prolongada de los botones Arranque/parada + Funciones. fig. 28 – RESTABLECIMIENTO: mientras está en curso, la pantalla muestra «P-». Al terminar el ciclo de restablecimiento, la pantalla muestra «E-». Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 36 - 88...
  • Página 37 4.13 IMPRESIÓN DE LOS PARÁMETROS DEL CICLO Y DE LA MÁQUINA Si está instalado el accesorio Smeg «WD-PRINTE», se puede forzar la impresión de los datos correspondientes a: 1. El último ciclo realizado, pulsando simultáneamente los botones 1 On/Off y 2 Funciones.
  • Página 38 2. Nivel de SUPERUSUARIO (comunicado por el técnico de instalación) 3. Nivel de TÉCNICO 4. Nivel para SMEG ENTRADA EN EL MODO DE CONFIGURACIÓN: INTRODUCCIÓN DE LA CONTRASEÑA Mantenga pulsado el botón 5 - Funciones durante 5 segundos. En la pantalla se visualizan 4 guiones horizontales.
  • Página 39 Una vez confirmada la modificación, el parámetro deja de parpadear y permanece iluminado en la pantalla. Apertura de la puerta: pulsación prolongada para salir de la pantalla de visualización/modificación del parámetro actual. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 39 - 88...
  • Página 40 C1, C2, etc.). El parámetro C1 se refiere al año en curso. Utilice los botones de Selección para modificar el parámetro. Para pasar de un parámetro a otro, utilice los botones «Funciones». Para confirmar la modificación, pulse el botón Arranque/parada. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 40 - 88...
  • Página 41 El valor inicial predeterminado es. “-8: 50” (500 horas). Solo un técnico autorizado de Smeg puede poner a cero el valor. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190...
  • Página 42 Indica, de diez en diez, el número de ciclos que quedan antes de que se active la indicación de mantenimiento. El valor inicial predeterminado es 90 (p. ej., «-9:90», 900 ciclos). Solo un técnico autorizado de Smeg puede poner a cero el valor. Conexión Solo lectura Solo lectura El parámetro indica si la conexión es:...
  • Página 43 35 – Parámetro “Set – t”. Valor parámetro “ - -“, no se tiene acceso al ciclo “ Pr t ;” valor parámetro “on”, acceso al programa Test “ Pr t ”. 5.3.1 ARCHIVO DE MEMORIA, SOBRESCRITURA, parámetro “Set -b” Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 43 - 88...
  • Página 44 La máquina archiva en la tarjeta electrónica de su propia memoria interna los datos relativos a los ciclos realizados y a todas las alarmas generadas. Se puede consultar el archivo de la máquina mediante el programa de software Smeg TRACELOG. Se puede autorizar o impedir la sobrescritura del archivo mediante el parámetro de configuración Set: -b. Para mayor información sobre los parámetros, consulte el apartado MODO DE CONFIGURACIÓN: «FUNCIONES».
  • Página 45 Start drying: TA_TARGET: 120 TA1: 73 2012/10/17 12:04:47 End drying: TA1: 89 2012/10/17 12:09:07 END PROGRAM: 7 ================================================================================ fig. 37 – Ejemplo de datos de ciclos contenidos en el archivo de memoria del dispositivo. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 45 - 88...
  • Página 46 Los dos primeros números que aparecen en la pantalla indican el número del programa y los dos últimos indican el valor «on» o bien «oF» (p. ej., «06:on»), según si el programa seleccionado actualmente está activado o no. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 46 - 88...
  • Página 47 Botones de Selección: modificación del parámetro seleccionado (de «on» a «oF» para desactivar la visualización del programa en la pantalla). Arranque/parada: pulsación prolongada para confirmar la modificación. Abrir puerta: pulsación prolongada para salir de la pantalla de visualización/modificación. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 47 - 88...
  • Página 48 39 - Ejemplo de uso de la función «PrEn» para excluir el programa «06» de la visualización en pantalla. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 48 - 88...
  • Página 49 Antes de volver a enroscar el tapón, elimine todo residuo de sal que quede cerca de la abertura. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 49 - 88...
  • Página 50 Para ello, también puede utilizar un programa de prelavado. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 50 - 88...
  • Página 51 Junto con cada bomba peristáltica, se entrega un sistema de aspiración de detergente con dos configuraciones posibles. a. Configuración ESTÁNDAR (sistema de aspiración presente de fábrica en la gama GW): 1. un tubo de aspiración inoxidable para aspirar el detergente del bidón; Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 51 - 88...
  • Página 52 41 – Configuración ESTÁNDAR de aspiración de detergentes. Colocación del tubo de aspiración de detergente en el bidón. Para obtener una colocación perfecta y segura, el tapón de goma debe coincidir con la boca del bidón. El tubo está equipado con un filtro de aspiración. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 52 - 88...
  • Página 53 La máquina se puede equipar con sensores de nivel integrados en el tubo de aspiración de detergente: producto de Smeg «WD-LS xxx» (Level Sensor; xxx tiene valores distintos en función de la configuración deseada de la manguera de aspiración. Modelos GW1160, GW4060: WD-LS3060).
  • Página 54 Durante el lavado, el distribuidor se abre de modo automático. Si se utiliza el detergente Smeg Deterglass, la cantidad recomendada es de 27 - 35 g ( 3-5 g / l ), que se indica mediante las líneas de referencia en relieve en el borde interno del dosificador.
  • Página 55 Las fichas están a su disposición, previa solicitud a SMEG S.p.A. instruments@smeg.it Nota. La TERCERA bomba P3 es un accesorio opcional. Detergentes recomendados para la serie GW A continuación, encontrará una lista de los productos con los que Smeg garantiza los resultados de lavado previstos. Detergentes alcalinos: ...
  • Página 56 «CONSIDERACIONES RELATIVAS A LA ELIMINACIÓN». En caso de extravío de las fichas, vuelva a pedirlas a SMEG S.p.A. instruments@smeg.it El responsable del aparato deberá eliminar los residuos de detergentes y sus contenedores de conformidad con los requisitos nacionales o locales vigentes.
  • Página 57 La indicación está vinculada a las horas de funcionamiento del sistema de secado, ajustadas en 500 h con el filtro nuevo. La sustitución debe ser realizada por técnicos autorizados de Smeg. El seguir usando un filtro cuyo ciclo de vida útil ha terminado afectará a los resultados de secado. Si el filtro está...
  • Página 58 Se trata de operaciones de control y mantenimiento que deben ser efectuadas cada 1000 ciclos por técnicos autorizados de Smeg para mantener el aparato en condiciones de eficiencia y seguridad. Esta operación de mantenimiento no está cubierta por la garantía del producto, ya que ésta no incluye la sustitución de componentes cuyo menor rendimiento se deba al desgaste normal causado...
  • Página 59 4. Póngase en contacto con la asistencia técnica de Smeg. fig. 46 – Botones de selección del ciclo de RESTABLECIMIENTO (botones Arranque/parada + Funciones) - pulsación prolongada.
  • Página 60 Repita las verificaciones y los procedimientos de AF:11. correcto. Tiempo excesivo de carga de agua desmineralizada. La máquina tarda AF:19 Repita las verificaciones y los procedimientos de AF:13. demasiado en cargar agua desmineralizada. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 60 - 88...
  • Página 61 Si hay fugas, cierre inmediatamente todas las llaves de paso de en modo de reposo. alimentación de agua y póngase en contacto con la asistencia técnica. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 61 - 88...
  • Página 62 3. Realice la ACCIÓN PREDETERMINADA descrita más arriba. Si no se corrige la alarma, realice la ACCIÓN DE RESTABLECIMIENTO. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 62 - 88...
  • Página 63 45 °C. inferior a 45 °C. Alarma Espere a que la máquina se enfríe antes de iniciar un nuevo ciclo. normalmente inhabilitada en los productos de la serie GW. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 63 - 88...
  • Página 64 TRACELOG con modalidades no compatibles con la realización correcta del ciclo. Examine el programa que ha creado fase tras fase, comparándolo, si procede, con un programa original de Smeg. Como referencia, consulte la TABLA AF:79 Programa no compatible. DE PROGRAMAS en el documento adjunto.
  • Página 65 AF:96 paso de la alimentación de agua. cámara de lavado. Para el usuario: realice la ACCIÓN PREDETERMINADA descrita más arriba. Si no se corrige la alarma, realice la ACCIÓN DE RESTABLECIMIENTO. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 65 - 88...
  • Página 66 (los cables montados están identificados por tipos y características). Esta sustitución solo puede ser efectuada por técnicos autorizados. Utilice recambios originales de Smeg. ¡ATENCIÓN! Las operaciones realizadas en el aparato por técnicos no autorizados no están cubiertas por la garantía y corren a cargo del usuario.
  • Página 67 Es fundamental limpiar atentamente los filtros de acuerdo con las instrucciones anteriores, ya que el dispositivo no funcionará correctamente con los filtros obstruidos.  Coloque los filtros con precisión en sus alojamientos antes de iniciar un programa de lavado. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 67 - 88...
  • Página 68 8.1.1 GW2145 - Elementos filtrantes Es necesario inspeccionar el filtro central «D» periódicamente y limpiarlo cuando sea necesario. Para extraerlo, sujete el tirador, gírelo en sentido antihorario y tire de él hacia arriba. Empuje el filtro central «D» por debajo para extraerlo del microfiltro y separe las dos partes que componen el filtro de plástico, apretando el cuerpo del filtro en la zona indicada por las flechas.
  • Página 69 Condiciones del filtro absoluto: horas de funcionamiento visualizables como parámetro de la máquina (las horas de funcionamiento predeterminadas se fijan para unas condiciones de uso normales; los entornos con un grado de suciedad superior a lo normal reducen la vida útil del filtro de secado). Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 69 - 88...
  • Página 70 Si lleva a cabo las instrucciones anteriores y aún así las anomalías de funcionamiento persisten, deberá ponerse en contacto con el centro de asistencia técnica autorizado más cercano. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 70 - 88...
  • Página 71 LED «Mantenimiento de la máquina»—, póngase en contacto con el centro de asistencia técnica autorizado de Smeg más cercano y solicite un chequeo completo de la máquina. Las operaciones de mantenimiento no están cubiertas por la garantía del producto, ya que ésta no incluye la sustitución de componentes cuyo menor rendimiento se deba al desgaste normal...
  • Página 72 +60 mm. Peso neto 56 kg 72 kg 105 kg Peso de la máquina + embalaje 66 kg 90 kg 120 kg MATERIALES Cámara de lavado AISI 316L Revestimiento exterior AISI 304 Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 72 - 88...
  • Página 73 - European directive 2004/108/CE [CEM] : European Standard EN61326:2006 CONFORMIDAD - European Directive 2011/65/CE (sobre restricciones a la utilización de sustancias peligrosas 2): European Standard EN 50581:2012 - Other: European Standard EN 61770:2009 Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 73 - 88...
  • Página 74 11 DIMENSIONES DEL PRODUCTO, VALORES EN mm 11.1.1 GW2145 Para necesidades particulares, se puede pedir la máquina en versión empotrable bajo encimera. La altura del producto será 20 mm más baja que el valor indicado. CONFIGURACIÓN ESTÁNDAR > 10 ESTÁNDAR + PAD1 730 / 770 >10...
  • Página 75 La máquina se debe colocar con la parte trasera cerca de un pared (distancia mínima: 10 mm) y de la instalación se debe encargar un técnico autorizado de SMEG. El técnico de instalación es responsable del funcionamiento correcto del aparato tras su instalación. Además, debe proporcionarle al usuario toda la información necesaria para utilizarlo correctamente.
  • Página 76 Puerto RS-232 para conectar PC o impresora. Los accesorios incluyen cables dotados de conectores para una conexión correcta: 1. Impresora «Smeg WD-PRINTE» 2. Cable de conexión para PC, para la comunicación de datos mediante el software Smeg TRACELOG. GW2145 Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág.
  • Página 77 Las conexiones están adecuadamente marcadas para identificar P1 (detergente) y P2 (neutralizador ácido). fig. 53 – Parte trasera serie GW4190: Dibujo esquemático, conexiones y enlaces en la parte trasera de la máquina. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 77 - 88...
  • Página 78 INSTALACIÓN CON BASE INFERIOR DE ELEVACIÓN DE LA MÁQUINA Si el aparato se instala con una base de elevación (p. ej. GW1160, GW4060: el producto B6040 de Smeg) con una altura «HB» (altura de la base), todas las medidas relativas a la altura con respecto a la superficie de apoyo indicadas en el presente documento deberán aumentarse sumando dicha cantidad «HB».
  • Página 79 Esta sustitución solo puede ser efectuada por técnicos autorizados. Utilice recambios originales. 13.1 GW2145 - CABLE DE ALIMENTACIÓN Y DISPOSITIVO DE SECCIONAMIENTO Características del cable de alimentación incluido con los aparatos: H05V2V2-F 3 × 2,5 mm (para versión monofásica, 230 V), clavija Schuko.
  • Página 80 208 V ~ / 60 Hz / 29 A / 6000 W. La conversión eléctrica solo debe ser efectuada por técnicos autorizados. Documento de referencia: el esquema eléctrico del dispositivo. Siempre que se sustituya un componente, se deberá utilizar un recambio original de Smeg. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190...
  • Página 81 56 – Al conectar el tubo de carga, introduzca los filtros suministrados. TIPO DE CONEXIÓN NÚMERO FAMILIA CONEXIONES GW2145, GW1160, GW4060, GW4190 GW1160W, GW4060W, GW4190W 14.1.2 COLOCACIÓN DE LAS LLAVES DE PASO DE CARGA Las llaves de paso para la carga de agua deben encontrarse cerca del aparato, en una posición accesible para el usuario.
  • Página 82 ¡ATENCIÓN! DUREZA DEL AGUA POTABLE A cargo del usuario: compruebe previamente la dureza del agua potable. El técnico de Smeg no podrá configurar correctamente los parámetros relativos al ablandador incorporado en la máquina a menos que conozca la dureza del agua entrante.
  • Página 83 Esta altura garantiza una presión de entrada en la PAD de aprox. 0,1 bar. SMEG rechaza toda responsabilidad por daños a cosas o a personas causados por una instalación incorrecta de la bomba, realizada por técnicos no autorizados.
  • Página 84 GW4190 Cxx Nota sobre las familias de productos El sufijo «C» significa «equipado con condensador de vapor». Otros sufijos adicionales «..» tienen significados diferentes en función de la configuración de la máquina. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 84 - 88...
  • Página 85  Es aconsejable instalar un conducto de desagüe de 50 mm de diámetro.  No se debe prolongar el tubo de descarga suministrado con la máquina, ya que una prolongación podría causar problemas de reflujo hacia la cámara de lavado. Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 85 - 88...
  • Página 86 El dispositivo dispone de un puerto de comunicación de datos que puede utilizarse para una de las siguientes funciones: 1. Conexión con una impresora externa opcional (producto «Smeg WD-PRINTE»). La impresora crea un informe de síntesis de los datos principales del ciclo.
  • Página 87 No todos los modelos de ordenadores cuentan con un puerto serie. Smeg pone a su disposición un accesorio adaptador USB/SERIE. Póngase en contacto con su distribuidor de confianza para obtener mayor información técnica y ofertas, o bien escriba a la dirección instruments@smeg.it fig.
  • Página 88 Smeg S.p.A. Instruments Division Via Leonardo da Vinci, 4 – 42016 Guastalla (Reggio Emilia) Italia Tel. +39 0522 8211 – Fax +39 0522 821 592 e-mail: instruments@smeg.it – service.instruments@smeg.it www.smeg-instruments.com Manual del usuario Serie GW2145-GW1160-GW4060-GW4190 Pág. 88 - 88...
