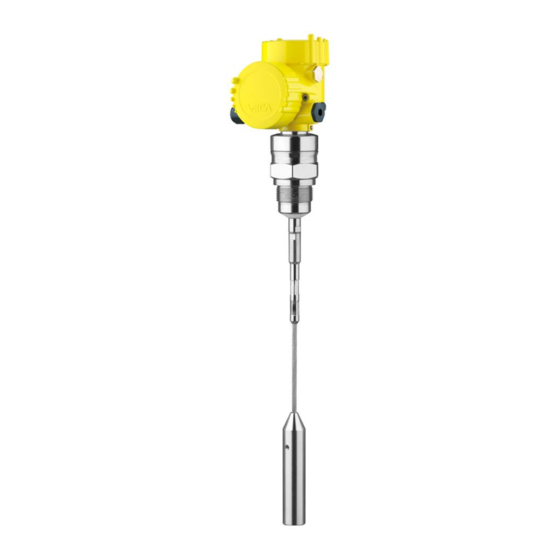

- Página 1 Guía rápida Sensor TDR para la medición continua de nivel de sólidos a granel VEGAFLEX 82 De cuatro hilos 4 … 20 mA/HART Sonda de varilla y cable Document ID: 47593...
- Página 2 Manual de instrucciones VEGAFLEX 82 - Cuatro hilos 4 … 20 mA/HART - Sonda de medición de varilla y de cable: ID de documento 41830 Estado de redacción de la guía rápida: 2023-05-23 VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 3 Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGAFLEX 82 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo " Descripción del producto".
- Página 4 El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo " Embalaje, transporte y almacenaje" • Capitulo " Reciclaje" VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 5 Manual de instrucciones y guía rápida al momento del suministro (PDF) • Certificado de control (PDF) - opcional Vaya a " www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. Opcionalmente Usted encontrará los datos mediante su Smartphone: • Descargar la aplicación VEGA Tools de " Apple App Store" o de "...
- Página 6 2 Descripción del producto • Escanear el código QR de la placa de tipos del instrumento o • Entrar el número de serie manualmente en el App VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 7 El valor exacto de la distancia mínima (distancia de bloqueo inferior) se indica en el capítulo Datos técnicos del manual de instrucciones. Fig. 2: Depósito con fondo cónico VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 8 VEGAFLEX 82lo más a ras posible al borde inferior. En silos de hormigón la distancia a la pared tiene que se por lo menos de 500 mm (20 in). VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 9 En estos casos realizar siempre una supresión de la señal parásita después del montaje. Otras informaciones se encuentran en " Pasos de configuración". DN25 ... DN150 ≤ 150 mm (5.91") ≤ 100 mm (3.94") > DN150 ... DN200 Fig. 5: Tubuladuras de montaje VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 10 Durante la soldadura de la tubuladura prestar atención, que la tubula- dura cierre a ras con la tapa del depósito. Fig. 6: Montar las tubuladuras rasantes 1 Montaje desfavorable Tubuladura rasante - montaje óptimo VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 11 Fig. 7: Pasos de conexión 5 y 6 5. Conectar los extremos de los cables en los terminales según el digrama de cableado Información: Los conductores fijos y los conductores flexibles con virolas de ca- bles se enchufan directamente en las aberturas de los terminales. Pa- ra conductores flexibles sin virolas de cables empujar el terminal con VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 12 Fig. 8: Compartimiento de conexiones carcasa de dos cámaras con tensión de Terminal Función Polaridad Alimentación de tensión Alimentación de tensión Salida 4 … 20 mA (activa) Salida 4 … 20 mA (pasiva) Salida a tierra VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 13 Alimentación de tensión Alimentación de tensión Salida 4 … 20 mA (activa) Salida 4 … 20 mA (pasiva) Salida a tierra Tierra funcional con instala- ción según CSA (Canadian Standards Association) VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 14 Para ajustar el sensor de forma rápida y sencilla a la tarea de medi- marcha rápida ción, seleccione la opción del menú " Puesta en marcha rápida" en la pantalla inicial del módulo de visualización y configuración. VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 15 (p. Ej. Distancia desde la brida hasta el final de la sonda). La distancia se refiere al plano de referencia del sensor (superficie de obturación de la conexión a proceso). Linealización Linealización Una linealización es necesaria para todos los depósitos donde el volumen del depósito no aumenta linealmente con la altura de nivel. VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 16 La linealización se aplica para la indicación del valor de medición y la salida de corriente. Mediante la activación de la curva adecuada se indica correctamente el volumen porcentual del depósito. VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 17 El punto de menú " PIN" se visualiza solo si el ajuste está habiltado en el menú " Puesta en marcha", " Bloquear/habilutar ajuste". 2. Cambio del PIN del sensor VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 18 El smartphone/tableta busca automáticamente instru- mentos con capacidad Bluetooth en el entorno. PC/Notebook Inicie PACTware y el asistente de proyecto de VEGA. Seleccione la búsqueda de instrumento mediante Bluetooth y dé inicio a la función de búsqueda. El equipo busca automáticamente dispositivos con capacidad Bluetooth en el entorno.
- Página 19 6 Puesta en funcionamiento con smartphone/tableta (Bluetooth) Vista de app Fig. 12: Ejemplo de una vista de aplicación - puesta en servicio - ajuste del sensor VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 20 Ʋ Cálculo )/0,022 A Ʋ Ejemplo - U = 24 V DC (24 V - 12 V)/0,022 A = 545 Ω Resistencia de carga (4 … 20 mA/HART < 500 Ω - activa) Consumo de energía máx 4 VA; 2,1 W VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 21 Notes VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 22 Notes VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 23 Notes VEGAFLEX 82 • De cuatro hilos 4 … 20 mA/HART...
- Página 24 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Teléfono +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
