Manual de instalación
Soporte de
pared
Lea las "Precauciones de
seguridad" antes de utilizar este
producto para evitar problemas en
su uso.
Después de leer el manual de
instalación, guárdelo en un lugar
accesible para consultar en un
futuro.

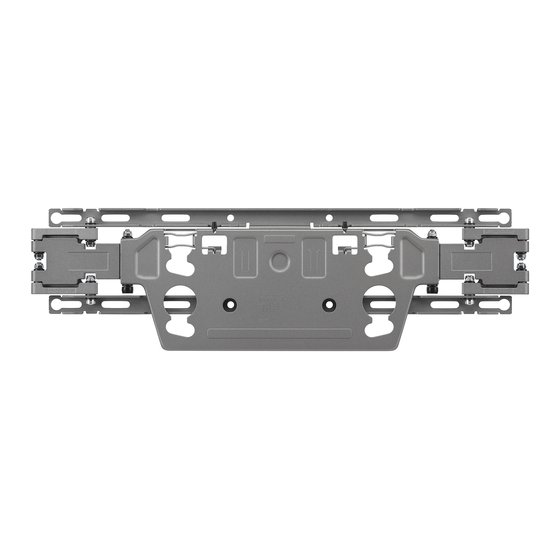

WB22EGB
www.lg.com
Copyright © 2022 LG Electronics Inc.
Todos los derechos reservados.
Publicidad
Manuales relacionados para LG WB22EGB
Resumen de contenidos para LG WB22EGB
- Página 1 Después de leer el manual de instalación, guárdelo en un lugar accesible para consultar en un futuro. WB22EGB www.lg.com Copyright © 2022 LG Electronics Inc. Todos los derechos reservados.
- Página 2 Accesorios Anclajes de fijación del Tornillos de fijación del montaje de pared 8 piezas montaje de pared 8 piezas Papel de guía Etiqueta de guía Azul: 2 piezas Rojo: 2 piezas Manual de instalación CAJA de papel...
- Página 3 Precauciones de seguridad - Los instaladores profesionales deben leer este manual atentamente para garantizar una instalación correcta. - Luego de la instalación, los instaladores profesionales deben remitir este manual a los clientes y recomendarles que lo lean y guarden en un lugar accesible para consultar en un futuro.
- Página 4 Advertencia Instale el producto según las instrucciones del manual de instalación. Si no se instala el producto según las instrucciones del manual de instalación, se pueden producir lesiones personales o daños en el producto. Asegúrese de que haya una pared disponible antes de proceder con la instalación.
- Página 5 No instalar en una pared inclinada que exceda las normas de construcción ni en una pared muy inclinada o en el techo. LG no es responsable de los problemas ocasionados por la instalación incorrecta del producto, p. ej., en paredes muy inclinadas o techos.
- Página 6 Cómo realizar la instalación - Es posible que el aspecto de las herramientas sea diferente al de las imágenes adjuntas. - Siempre consulte a un profesional cuando instale un montaje de pared. Mire el video de instalación Para obtener más información, mire el video de instalación en su dispositivo inteligente.
- Página 7 (Para la instalación en pared de hormigón) Anclajes para fijar el montaje de pared Tornillos para fijar el montaje de pared a. Taladre orificios en la ubicación del anclaje con una broca de 8 mm de diámetro a una profundidad de entre 80 mm y 100 mm b.
- Página 8 Cómo instalar el soporte de pared - Se recomienda instalar este producto solo en paredes de hormigón. No se recomienda la instalación en otras superficies (p. ej., paredes de madera, de madera contrachapada, ladrillos, etc.), ya que el producto podría caerse. →...
- Página 9 Cómo combinar el soporte de pared y el televisor 1. Tire del soporte de montaje de pared instalado en la pared hacia adelante tanto como sea posible. - Use herramientas si es necesario. 2. Doble la etiqueta de la guía de instalación en forma de “L”...
- Página 10 5. Inserte la caja de papel de tope dentro del soporte para impedir que este se mueva hacia atrás mientras se instala el televisor. - Ubique la caja de modo que el lado con las flechas hacia adelante y atrás quede hacia arriba. - Después de colocar la caja de papel de tope, empuje el soporte para impedir que esta se caiga.
- Página 11 8. Alinee el cable de alimentación y los otros cables mediante el sujetador del cables. Precaución: Mantenga los cables dentro del área designada. (Los cables fuera del área designada pueden impedir que el televisor se fije a la pared.) OLED55/65G2* OLED77/83G2*...
- Página 12 9. Pegue la etiqueta roja de la guía de instalación, doblada en forma de “L” , a la parte superior del soporte para pared. - Tome 2 etiquetas de guía de la bolsa de plástico suministrada en la caja y dóblelas de la misma forma que en el paso 2.
- Página 13 11. Retire caja de papel de tope. - Tire del televisor lo más adelante posible para que sea más fácil quitar la caja. 12. Tire de las dos clavijas ubicadas a la derecha y a la izquierda del soporte para cerrarlas. Precaución: Asegúrese de que las clavijas de seguridad estén cerradas y aseguradas.
- Página 14 13. Empuje el televisor hasta que esté en contacto estrecho con la pared. - Empuje con cuidado las partes superior e inferior del televisor sin ejercer demasiada fuerza. - Empuje con cuidado el centro del televisor una vez más para que quede bien cerca de la pared. Precaución: Evite ejercer demasiada fuerza sobre la pantalla.
- Página 15 Cómo conectar cables adicionales mientras ve la televisión 1. Tire del televisor hacia adelante. - Tire con suavidad del lado inferior y superior del televisor; luego, tire del lado izquierdo para ver donde se conectan los cables. 2. Una vez que haya movido el televisor, puede comenzar a conectar los cables.
- Página 16 OLED77/83G2*...
- Página 17 3. Empuje el televisor hasta que esté en contacto estrecho con la pared. - Empuje con cuidado las partes superior e inferior del televisor sin ejercer demasiada fuerza. - Empuje con cuidado el centro del televisor una vez más para que quede bien cerca de la pared. Precaución: Evite ejercer demasiada fuerza sobre la pantalla.
- Página 18 Especificaciones del producto (mm) Nombre del modelo WB22EGB Ancho (mm) Altura (mm) Profundidad (mm) Peso (kg) Carga de tracción máxima (kg) Espaciador de tornillos 180 x 55 (Ancho x Largo) (mm)
