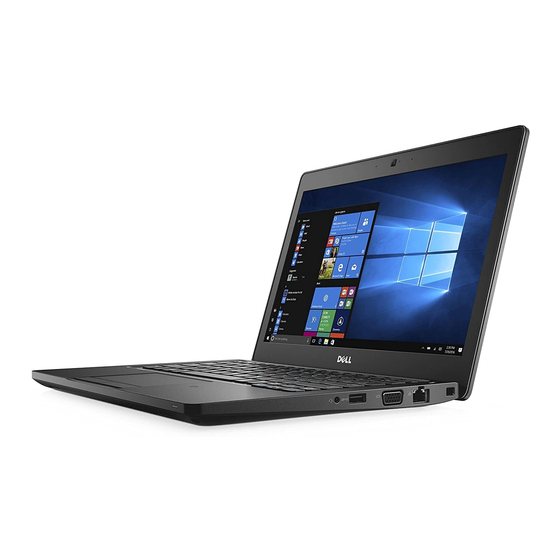

Dell Latitude 5280
Manual del propietario
Modelo reglamentario: P27S
Tipo reglamentario: P27S001

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Dell Latitude 5280

  • Página 1 Dell Latitude 5280 Manual del propietario Modelo reglamentario: P27S Tipo reglamentario: P27S001...
  • Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2017 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus filiales.
  • Página 3: Tabla De Contenido

    Tabla de contenido 1 Trabajo en el equipo............................7 Instrucciones de seguridad..............................7 Antes de manipular el interior del equipo.........................7 Apagado del equipo................................8 Después de manipular el interior del equipo........................8 2 Vista del chasis.............................. 9 Vista frontal del sistema..............................9 Vista posterior del sistema...............................10 Vista lateral del sistema (izquierda)..........................
  • Página 4 Teclado....................................22 Extracción del reborde del teclado...........................22 Instalación del reborde del teclado...........................23 Extracción del teclado............................... 23 Instalación del teclado............................... 25 Disipador de calor................................25 Extracción del ensamblaje del disipador de calor....................25 Instalación del ensamblaje del disipador de calor....................26 Puerto del conector de alimentación..........................27 Extracción del puerto del conector de alimentación....................27 Instalación del puerto del conector de alimentación....................
  • Página 5 4 Tecnología y componentes...........................48 Adaptador de alimentación............................. 48 Procesadores..................................48 Identificación de los procesadores en Windows 10....................48 Verificación del uso del procesador en Administrador de tareas................48 Verificación del uso del procesador en Monitor de recursos................49 Conjunto de chips................................49 Controladores del conjunto de chips Intel.......................50 Descarga del controlador del conjunto de chips....................
  • Página 6 Indicadores luminosos de estado de la batería......................85 8 Solución de problemas..........................86 Diagnósticos Enhanced Pre-boot System Assessment (Evaluación del sistema de preinicio ePSA)....86 Ejecución de los diagnósticos de ePSA........................86 Restablecimiento del reloj en tiempo real........................86 9 Cómo ponerse en contacto con Dell......................88 Tabla de contenido...
  • Página 7: Trabajo En El Equipo

    únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la documentación del producto o indicadas por el personal de servicio y asistencia en línea o telefónica. La garantía no cubre los daños por reparaciones no autorizadas por Dell. Lea y siga las instrucciones de seguridad entregadas con el producto. PRECAUCIÓN: Protéjase de posibles descargas electrostáticas al usar una pulsera con conexión a tierra en la muñeca o tocar...
  • Página 8: Apagado Del Equipo

    PRECAUCIÓN: Para evitar daños en la computadora, utilice únicamente la batería diseñada específicamente para esta computadora Dell. No utilice baterías diseñadas para otros equipos Dell. Coloque la batería. Coloque la cubierta de la base. Conecte los dispositivos externos, como un replicador de puerto o la base para medios y vuelva a colocar las tarjetas, como una tarjeta ExpressCard.
  • Página 9: Vista Del Chasis

    Emisor de infrarrojos (opcional) Indicador luminoso de estado de la cámara Cámara (opcional) Micrófonos de arreglo doble Pantalla Indicador luminoso de estado de la carga y de la batería NOTA: Latitude 5280 también tiene un módulo de cámara HD opcional. Vista del chasis...
  • Página 10: Vista Posterior Del Sistema

    Vista posterior del sistema Ilustración 2. Vista posterior Ranura para tarjetas microSIM (opcional) Lectora de tarjetas micro-SD Vista lateral del sistema (izquierda) Ilustración 3. Vista izquierda el puerto del conector de alimentación DisplayPort o puerto USB 3.1 Gen 1 por medio de Type-C NOTA: Esto es compatible con USB 3.1 Gen 1 además de DisplayPort por medio de USB-C.
  • Página 11: Vista Lateral Del Sistema (Derecha)

    Vista lateral del sistema (derecha) Ilustración 4. Vista derecha Puerto para auriculares y micrófono Puerto USB 3.1 de primera generación con PowerShare Puerto VGA Puerto de red Ranura para cierre de seguridad Noble Vista del chasis...
  • Página 12: Vista Superior Del Sistema

    Vista superior del sistema Ilustración 5. Vista superior Botón de encendido Teclado Reposamanos Superficie táctil NOTA: El equipo Latitude 5280 también tiene un lector de huellas dactilares opcional. Vista del chasis...
  • Página 13: Vista Inferior

    Vista inferior Rejillas del ventilador Nombre del modelo Etiqueta de servicio Altavoz Rejilla del ventilador Vista del chasis...
  • Página 14: Extracción E Instalación De Componentes

    Extracción e instalación de componentes Esta sección ofrece información detallada sobre cómo extraer o instalar los componentes de su equipo. Herramientas recomendadas Los procedimientos de este documento requieren el uso de las siguientes herramientas: • Destornillador Phillips núm. 0 • Destornillador Phillips núm.
  • Página 15: Cubierta De La Base

    Inserte un clip o una herramienta de extracción de tarjetas SIM en el agujero de la bandeja de la tarjeta SIM. Tire de la bandeja de la tarjeta SIM para extraerla. Extraiga la tarjeta SIM de su bandeja. Empuje la bandeja de la tarjeta SIM dentro su ranura hasta que haga clic. Cubierta de la base Extracción de la cubierta de la base Siga los procedimientos que se describen en...
  • Página 16: Batería

    Batería Extracción de la batería NOTA: Solo se admite la batería de 68 W/h con la tarjeta SSD. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga la cubierta de la base. Para extraer la batería: Desconecte el cable de batería del conector en la placa base [1].
  • Página 17: Unidad De Estado Sólido (Ssd)

    Apriete el tornillo cautivo M2x6 que fija la batería al equipo. Conecte el cable de la batería al conector de la placa base. Instale la cubierta de la base. Siga los procedimientos que se describen en Después de manipular el interior del equipo.
  • Página 18: Instalación De La Ssd M.2 Opcional

    Instalación de la SSD M.2 opcional Inserte el marco de la SSD en la ranura del equipo. Apriete el tornillo M2*3 para asegurar el marco de la SSD al equipo. Inserte la tarjeta SSD en el conector del equipo. Coloque el soporte de la SSD sobre la SSD y ajuste el tornillo M2x3 para fijarlo al equipo. Coloque: La batería La cubierta de la base...
  • Página 19: Instalación Del Ensamblaje De La Unidad De Disco Duro

    Levante el ensamblaje del disco duro para extraerlo del equipo. Instalación del ensamblaje de la unidad de disco duro Inserte el ensamblaje de la unidad de disco duro en la ranura del equipo. Ajuste los tornillos que fijan la unidad de disco duro al equipo. Conecte el cable de la unidad de disco duro al conector de la unidad de disco duro y de la placa base.
  • Página 20: Instalación De La Batería De Tipo Botón

    Instalación de la batería de tipo botón Conecte la batería de tipo botón en la placa base. Conecte el cable de la batería de tipo botón al conector de la placa base. Coloque: La batería La cubierta de la base Siga los procedimientos que se describen en Después de manipular el interior del equipo.
  • Página 21: Instalación De La Tarjeta Wlan

    Instalación de la tarjeta WLAN Inserte la tarjeta WLAN en el conector de la placa base. Conecte los cables WLAN a los conectores de la tarjeta WLAN. Coloque el soporte de metal para fijar los cables WLAN. Ajuste el tornillo M2x3 para fijar la tarjeta WLAN al equipo. Coloque: La batería La cubierta de la base...
  • Página 22: Instalación De Un Módulo De Memoria

    Para extraer el módulo de memoria, realice lo siguiente: Haga palanca en los ganchos de fijación del módulo de memoria hasta que se libere el módulo de memoria [1]. b Levante y extraiga el módulo de memoria del conector [2]. Instalación de un módulo de memoria Inserte el módulo de memoria en el conector de memoria hasta que los ganchos de fijación sujeten el módulo de memoria.
  • Página 23: Instalación Del Reborde Del Teclado

    NOTA: Es posible que necesite una punta de plástico para hacer palanca en el reborde del teclado desde los bordes. Instalación del reborde del teclado Coloque el reborde del teclado en el teclado y presione los bordes hasta que encaje en su lugar. Siga los procedimientos que se describen en Después de manipular el interior del equipo.
  • Página 24 Coloque el equipo boca arriba y abra la pantalla. Para quitar el teclado, realice los pasos siguientes: Extraiga los tornillos M2x2 que fijan el teclado al equipo [1]. b Haga palanca en el teclado desde el borde y levántelo para extraerlo del equipo [2]. AVISO: Asegúrese de retirar el cable del teclado que pasa por debajo del equipo para evitar que se produzcan daños en el cable del teclado.
  • Página 25: Instalación Del Teclado

    Instalación del teclado Sostenga el teclado y coloque el cable del teclado a través del marcador de posición. Coloque el teclado para que quede alineado con los soportes para tornillos en el equipo. Ajuste los tornillos M2x2 que fijan el teclado al equipo. Conecte el cable del teclado al conector.
  • Página 26: Instalación Del Ensamblaje Del Disipador De Calor

    Para extraer el ensamblaje del disipador de calor, realice lo siguiente: Desconecte el cable del ventilador del sistema del conector de la placa base [1]. b Extraiga los tornillos M2x3 que fijan el ensamblaje del disipador de calor a la placa base [2]. NOTA: Extraiga los tornillos del disipador de calor en el orden en que aparecen en el disipador de calor.
  • Página 27: Puerto Del Conector De Alimentación

    Puerto del conector de alimentación Extracción del puerto del conector de alimentación Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: La cubierta de la base La batería Extraiga el puerto del conector de alimentación. Desconecte el cable del puerto del conector de alimentación del conector de la placa base [1].
  • Página 28: Carcasa Del Chasis

    La batería La cubierta de la base Siga los procedimientos que se describen en Después de manipular el interior del equipo. Carcasa del chasis Extracción de la carcasa del chasis Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
  • Página 29: Instalación De La Carcasa Del Chasis

    Instalación de la carcasa del chasis Coloque la carcasa del chasis en el equipo. Apriete los tornillos M2x2, M2x3 y M2x5 para fijar la carcasa del chasis al equipo. Conecte el cable del teclado al conector. NOTA: Es posible que haya que conectar más de un cable. Conecte el cable del altavoz al conector de la placa base.
  • Página 30 La batería el reborde del teclado el teclado Tarjeta WLAN la tarjeta SSD Módulo de memoria batería de tipo botón ensamblaje del disipador de calor carcasa del chasis Desconecte los siguientes cables de la placa base: Panel táctil [1] b Placa de LED [2] Placa de USH [3] Para soltar la placa base, realice lo siguiente: Quite el tornillo M2x3 que fija el cable de la pantalla [1].
  • Página 31 Para extraer la placa base, realice lo siguiente: Retire los tornillos M2x3 que fijan la placa base al equipo [1]. b Levante la placa base para extraerla del equipo [2]. Extracción e instalación de componentes...
  • Página 32: Instalación De La Placa Base

    Instalación de la placa base Alinee la placa base con los soportes para tornillos del equipo. Ajuste los tornillos M2x3 que fijan la placa base al equipo. Coloque el soporte de metal para fijar el DisplayPort over USB-C. Ajuste los tornillos M2x3 para fijar el soporte de metal en el DisplayPort over USB-C. Conecte el cable del puerto del adaptador de alimentación al conector de la placa base.
  • Página 33: Módulo Smartcard

    La cubierta de la base la tarjeta SIM Siga los procedimientos que se describen en Después de manipular el interior del equipo. Módulo SmartCard Extracción de la placa del lector de tarjetas inteligentes Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
  • Página 34: Instalación De La Placa Del Lector De Tarjetas Inteligentes

    Instalación de la placa del lector de tarjetas inteligentes Inserte la placa del lector de tarjetas inteligentes para alinearla con las lengüetas del chasis. Ajuste los tornillos para fijar la placa del lector de tarjetas inteligentes al equipo. Coloque el cable de la placa del lector de tarjetas inteligentes y conecte el cable al conector. Coloque: carcasa del chasis la tarjeta SSD...
  • Página 35 La batería Tarjeta WLAN la tarjeta SSD carcasa del chasis Despegue las cintas adhesivas que fijan los cables del altavoz [1] [2]. Levante el altavoz para extraerlo del equipo. Extracción e instalación de componentes...
  • Página 36: Instalación De Un Altavoz

    Instalación de un altavoz Inserte el módulo de los altavoces alineándolo con los nodos en el chasis. Pase los cables de los altavoces a través de las canaletas. Pegue las cintas adhesivas para fijar el cable del altavoz. Coloque: carcasa del chasis ensamblaje del disipador de calor la tarjeta SSD Tarjeta WLAN...
  • Página 37 Suelte el cable WLAN de las canaletas [1]. b Extraiga el tornillo M2x5 que fija el soporte del cable de la pantalla al equipo [2]. Extraiga el soporte del cable de la pantalla que sujeta el cable de la pantalla [3]. d Desconecte el cable de la pantalla y el cable de la cámara IR de los conectores de la placa base [4][5].
  • Página 38: Instalación Del Ensamblaje De La Pantalla

    Instalación del ensamblaje de la pantalla Coloque el chasis sobre el borde de una superficie plana. Alinee el ensamblaje de la pantalla con los soportes para tornillos del equipo. Ajuste los tornillos M2x5 que fijan el ensamblaje de la pantalla al equipo. Levante el equipo boca arriba y cierre la pantalla.
  • Página 39: Instalación Del Embellecedor De La Pantalla

    el ensamblaje de la pantalla Para extraer el embellecedor de la pantalla: Haga palanca en el embellecedor de la pantalla en la base de la pantalla [1]. b Levante el bisel de la pantalla para liberarlo [2]. Haga palanca en los bordes de la parte lateral de la pantalla para liberar el embellecedor de la pantalla [3, 4]. Instalación del embellecedor de la pantalla Coloque el embellecedor de la pantalla en el ensamblaje de la pantalla.
  • Página 40: Instalación De La Cubierta De La Bisagra De La Pantalla

    La cubierta de la base La batería Tarjeta WLAN el ensamblaje de la pantalla el embellecedor de la pantalla Para extraer la cubierta de la bisagra de la pantalla, realice lo siguiente: Extraiga el tornillo M2,5x3 que fija la cubierta de la bisagra de la pantalla al ensamblaje de la pantalla [1]. b Levante la cubierta de la bisagra de la pantalla para extraerla de la bisagra de la pantalla [2].
  • Página 41: Bisagras De La Pantalla

    Bisagras de la pantalla Extracción de la bisagra de la pantalla El siguiente procedimiento es aplicable solamente a equipos que no son táctiles. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: La cubierta de la base La batería Tarjeta WLAN el ensamblaje de la pantalla...
  • Página 42: Instalación De La Bisagra De La Pantalla

    Instalación de la bisagra de la pantalla Coloque la bisagra de la pantalla en el ensamblaje de la pantalla. Ajuste los tornillos M2,5x3 para fijar la bisagra de la pantalla al ensamblaje de la pantalla. Repita los pasos a y b para instalar la otra bisagra de la pantalla. Coloque: el embellecedor de la pantalla el ensamblaje de la pantalla...
  • Página 43: Instalación Del Panel De La Pantalla

    Para extraer el panel de la pantalla: Retire la cinta adhesiva [1]. b Retire la cinta azul que fija el cable eDP [2]. Levante el pestillo y desconecte el cable eDP del conector en la panel de la pantalla [3] [4]. Instalación del panel de la pantalla Conecte el cable eDP al conector y fije la cinta azul.
  • Página 44: Cable Edp

    Cable eDP Extracción del cable eDP El siguiente procedimiento es aplicable solamente a equipos que no son táctiles. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: La cubierta de la base La batería Tarjeta WLAN el ensamblaje de la pantalla el embellecedor de la pantalla...
  • Página 45: Cámara

    Coloque: Panel de la pantalla la cubierta de la bisagra el embellecedor de la pantalla el ensamblaje de la pantalla Tarjeta WLAN La batería La cubierta de la base Siga los procedimientos que se describen en Después de manipular el interior del equipo.
  • Página 46: Instalación De La Cámara

    Instalación de la cámara Inserte la cámara en la ranura en el ensamblaje de la pantalla. Conecte el cable de la cámara al conector. Coloque: Panel de la pantalla el embellecedor de la pantalla el ensamblaje de la pantalla Tarjeta WLAN La batería La cubierta de la base Siga los procedimientos que se describen en...
  • Página 47: Instalación Del Reposamanos

    Tarjeta WLAN la tarjeta SSD Módulo de memoria batería de tipo botón ensamblaje del disipador de calor el ensamblaje de la pantalla carcasa del chasis lector de tarjetas inteligentes la placa base Una vez que se han extraído todos los componentes, queda el reposamanos. Instalación del reposamanos Coloque el ensamblaje del reposamanos sobre una superficie plana.
  • Página 48: Tecnología Y Componentes

    Tecnología y componentes Adaptador de alimentación Esta laptop se envía con un barril de 7,4 mm conectado a un adaptador de alimentación de 65 W. AVISO: Cuando desconecte el cable del adaptador de CA del portátil, sujete el conector del cable, no el propio cable, y tire firmemente, pero con cuidado de no dañar el cable.
  • Página 49: Verificación Del Uso Del Procesador En Monitor De Recursos

    Se muestra la información sobre el rendimiento del procesador. Verificación del uso del procesador en Monitor de recursos Mantenga pulsada la barra de tareas. Seleccione Iniciar Administrador de tareas. Se muestra la ventana del Administrador de tareas de Windows. Haga clic en la pestaña Rendimiento en la ventana del Administrador de tareas de Windows. Se muestra la información sobre el rendimiento del procesador.
  • Página 50: Controladores Del Conjunto De Chips Intel

    Después de la instalación Descarga del controlador del conjunto de chips Encienda el portátil. Vaya a Dell.com/support. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de su portátil y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su portátil.
  • Página 51: Identificación Del Conjunto De Chips En El Administrador De Dispositivos En Windows 10

    Identificación del conjunto de chips en el Administrador de dispositivos en Windows 10 Haga clic en Configuración. en la barra de accesos de Windows 10. Desde el Panel de control, seleccione Administrador de dispositivos. Amplíe Dispositivos del sistema y busque el conjunto de chips. Opciones gráficas Este portátil se envía con las siguientes opciones de conjuntos de chips de gráficos: •...
  • Página 52: Descarga De Controladores

    Descarga de controladores Encienda el portátil. Vaya a Dell.com/support. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de su portátil y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su portátil.
  • Página 53: Rotación De La Pantalla

    Rotación de la pantalla Mantenga pulsada una zona de la pantalla de escritorio. Se muestra un submenú. Seleccione Opciones gráficas > Rotación y seleccione uno de los siguientes tipos: • Rotar a normal • Rotar 90 grados • Rotar 180 grados •...
  • Página 54: Uso De La Pantalla Táctil En Windows 10

    Windows. Descarga del controlador de audio. Encienda el portátil. Vaya a www.Dell.com/support. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de su portátil y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el...
  • Página 55: Identificación Del Controlador De Audio En Windows 10

    Antes de la instalación Después de la instalación Modificación de la configuración de audio Toque Buscar en la web y en Windows y escriba Dell Audio. Inicie la utilidad Dell Audio en el panel izquierdo. Tarjetas WLAN Este portátil admite la tarjeta Intel 8265 con y sin Bluetooth o la tarjeta Qualcomm 1820 con Bluetooth NOTA: Qualcomm xxxxxx (por ejemplo: QCA61x4A) es un producto de Qualcomm Technologies, Inc.
  • Página 56: Opciones De Disco Duro

    Identificación de la unidad de disco duro en el BIOS Encienda o reinicie el portátil. Cuando aparezca el logotipo de Dell, realice una de las siguientes acciones para acceder al programa de configuración del BIOS: • Con el teclado: toque la tecla F2 hasta que aparezca el mensaje de acceso a la configuración del BIOS. Para entrar en el menú de selección de inicio, toque F12.
  • Página 57: Características De La Cámara

    Inicio de la cámara Para iniciar la cámara, abra la aplicación que utiliza la cámara. Por ejemplo, si toca el software central de la cámara web de Dell o el software de Skype que se envió con la computadora portátil, la cámara se enciende. De forma similar, si está chateando en Internet y la aplicación solicita acceder a la cámara web, la cámara web se enciende.
  • Página 58: Funciones De La Memoria

    Si la aplicación Camera (Cámara) no está disponible en la lista aplicaciones, búsquela. Funciones de la memoria Este portátil admite una memoria mínima de 4 GB y un máximo de 32 GB de memoria DDR4, hasta 2133 MHz (dos núcleos). NOTA: El módulo de memoria en el procesador de dos núcleos tendrá...
  • Página 59: Verificación De La Memoria Del Sistema En La Configuración Del Sistema (Bios)

    (BIOS) Encienda o reinicie el sistema. Realice las siguientes acciones una vez que aparezca el logotipo de Dell: • Con el teclado: presione la tecla F2 hasta que aparezca el mensaje "Entering BIOS setup" (Entrando a la configuración del BIOS).
  • Página 60: Opciones De Configuración Del Sistema

    La secuencia de arranque le permite omitir el orden de dispositivos de arranque definido en la configuración del sistema y arrancar directamente desde un dispositivo específico (por ejemplo, la unidad óptica o la unidad de disco duro). Durante la autoprueba de encendido (POST), cuando aparezca el logotipo de Dell, podrá hacer lo siguiente: •...
  • Página 61: Teclas De Navegación

    Si tarda demasiado y aparece el logotipo del sistema operativo, espere hasta que se muestre el escritorio. A continuación, apague el equipo y vuelva a intentarlo. NOTA: Cuando aparezca el logotipo de Dell, también puede pulsar <F12> y, a continuación, seleccionar Configuración del BIOS. Opciones de la pantalla General (General) En esta sección se enumeran las principales características de hardware del equipo.
  • Página 62: Opciones De La Pantalla System Configuration (Configuración Del Sistema)

    Opción Descripción Información del En esta sección se enumeran las principales características de hardware del equipo. sistema • System Information (Información del sistema): muestra la versión del BIOS, la etiqueta de servicio, la etiqueta de inventario, la etiqueta de propiedad, la fecha de propiedad, la fecha de fabricación y el código de servicio rápido.
  • Página 63 Opción Descripción • • Serial Port Permite configurar el puerto de serie integrado. Las opciones son: • Disabled (Desactivado) • COM1: esta opción está activada de forma predeterminada. • COM2 • COM3 • COM4 SATA Operation Permite configurar la controladora de la unidad de disco duro SATA interna. Las opciones son: •...
  • Página 64: Opciones De La Pantalla Video (Vídeo)

    Opción Descripción Unobtrusive Mode Cuando esta opción está activada, al pulsar Fn+F7 se apagan todas las emisiones de luz y sonido en el sistema. Para reanudar el funcionamiento normal, pulse Fn+F7 nuevamente. Esta opción está desactivada de forma predeterminada. Miscellaneous Permite activar o desactivar los siguientes dispositivos: Devices •...
  • Página 65 Opción Descripción Password Permite determinar la longitud mínima y máxima de las contraseñas de administrador y del sistema. Configuration Password Bypass Permite activar o desactivar el permiso para omitir las contraseñas del sistema y de la unidad de disco duro interna, cuando están establecidas.
  • Página 66: Opciones De La Pantalla Secure Boot (Inicio Seguro)

    Opción Descripción Habilitar compatibilidad con CPU XD Configuración predeterminada: Enabled (Activado) Acceso al teclado Permite establecer una opción para entrar en las pantallas de configuración de ROM opcional usando teclas de OROM acceso directo durante el inicio. Las opciones son: •...
  • Página 67: Extensiones De Intel Software Guard

    Opción Descripción • Delete All Keys (Eliminar todas las claves): elimina todas las claves. NOTA: Si desactiva Custom Mode (Modo personalizado), todos los cambios efectuados se eliminarán y las claves se restaurarán a la configuración predeterminada. Extensiones de Intel Software Guard Opción Descripción Intel SGX Enable...
  • Página 68: Opciones De La Pantalla Power Management (Administración De Energía)

    Enable USB Wake Support (Activar compatibilidad para activación USB) • Activación del muelle USB-C de Dell: Esta opción está habilitada de forma predeterminada. Wireless Radio Le permite activar o desactivar la función que cambia automáticamente entre redes por cable e inalámbricas sin Control depender de la conexión física.
  • Página 69: Opciones De La Pantalla Post Behavior (Comportamiento De Post)

    • Express Charge (carga rápida): la batería se puede cargar durante un período más corto mediante el uso de la tecnología de carga rápida de Dell Esta opción está activada de forma predeterminada. • Primarily AC use (Uso principal de CA) •...
  • Página 70 Opción Descripción Teclado numérico Esta opción permite elegir entre dos métodos para activar el teclado numérico que está integrado en el teclado (integrado) interno. • Fn Key Only (Solo con tecla Fn): esta opción está activada de forma predeterminada. • By Numlock NOTA: Cuando se ejecuta la configuración, esta opción no tiene efecto alguno.
  • Página 71: Opciones De La Pantalla Virtualization Support (Compatibilidad Con Virtualización)

    Opciones de la pantalla Virtualization support (Compatibilidad con virtualización) Opción Descripción Virtualization Permite habilitar o deshabilitar la función Intel Virtualization Technology. Enable Intel Virtualization Technology (Habilitar tecnología de virtualización de Intel) (predeterminada). VT for Direct I/O Activa o desactiva el uso por parte del monitor de máquina virtual (VMM) de otras funciones de hardware adicionales proporcionadas por la tecnología Intel®...
  • Página 72: Opciones De La Pantalla System Log (Registro Del Sistema)

    Si BitLocker está activado, se debe deshabilitar antes de actualizar el BIOS del sistema y, a continuación, se debe volver a habilitar después de completada la actualización del BIOS. Reinicie la computadora. Vaya a Dell.com/support. • Escriba la Service Tag (etiqueta de servicio) o Express Service Code (código de servicio rápido) y haga clic en Submit (enviar).
  • Página 73: Contraseña Del Sistema Y De Configuración

    Seleccione su método de descarga preferido en la ventana Please select your download method below (Seleccione el método de descarga a continuación) y haga clic en Download File (Descargar archivo). Aparecerá la ventana File Download (Descarga de archivos). Haga clic en Save (Guardar) para guardar el archivo en su equipo. Haga clic en Run (ejecutar) para instalar las configuraciones del BIOS actualizado en su equipo.
  • Página 74: Eliminación O Modificación De Una Contraseña Del Sistema Y De Configuración Existente

    Eliminación o modificación de una contraseña del sistema y de configuración existente Asegúrese de que el Password Status (Estado de la contraseña) esté Desbloqueado en Configuración del sistema, antes de intentar eliminar o modificar la contraseña existente del sistema y/o de la configuración. No se puede eliminar ni modificar una contraseña existente de sistema o de configuración si Password Status (Estado de la contraseña) está...
  • Página 75: Especificaciones Técnicas

    Especificaciones técnicas NOTA: Las ofertas pueden variar según la región. Para obtener más información sobre la configuración del equipo • Windows 10, haga clic o toque Start (Inicio) > Settings (Configuración) > System (Sistema) > About. Temas: • Especificaciones del sistema •...
  • Página 76: Especificaciones Del Procesador

    Especificaciones del procesador Función Especificación Tipos Procesadores de 7ª generación Intel Core serie i3, i5 o i7 Caché L3 Serie i3 3 MB Serie i5 • No vPro: 3 MB • vPro: 3 MB Serie i7 4 MB Especificaciones de la memoria Función Especificación Conector de...
  • Página 77: Especificaciones De Vídeo

    Función Especificación Amplificador de 2 W (RMS) por canal altavoz interno Controles de Teclas de acceso rápido volumen Especificaciones de vídeo Función Especificación Tipo Integrado en la placa base, acelerado por hardware Controladora UMA Gráficos Intel HD 620 Bus de datos Vídeo integrado Compatible con •...
  • Página 78: Especificaciones De Puertos Y Conectores

    Especificaciones de puertos y conectores Función Especificación Audio Entrada combinada para auriculares estéreo/micrófono Video (Vídeo) • Un conector HDMI de 19 patas • Conector VGA de 15 patas Adaptador de red Un conector RJ-45 Dos puertos USB 3.1 Gen 1 (un USB 3.1 Gen 1 con PowerShare) Lector de tarjetas de uSD4.0 memoria...
  • Página 79: Especificaciones Del Teclado

    Función Especificación Ángulo de +/- 40 grados visualización máximo (horizontal) Ángulo de +10/-30 grados visualización máximo (vertical) Separación entre 0,2025 mm (0,008 pulg.) píxeles FHD antirreflejo: Resolución máxima 1920 x 1080 Brillo máximo 300 nits Frecuencia de 60 Hz actualización Ángulo de +/- 80 grados visualización máximo...
  • Página 80: Especificaciones La Superficie Táctil

    Función Especificación • Brasil: 84 teclas Especificaciones la superficie táctil Función Especificación Área activa: Eje X 99,50 mm Eje Y 53,00 mm Especificaciones de la batería Función Especificación Tipo • 42 W/h • 51 W/h • 68 W/h Profundidad 42 W/h 181 mm (7,126 pulg.) 51 W/h 181 mm (7,126 pulg.)
  • Página 81: Especificaciones Del Adaptador De Ca

    Función Especificación En funcionamiento • Carga: de 0 °C a 50 °C • Descarga: de 0 °C a 70 °C • En funcionamiento: de 0 °C a 35 °C (de 32 °F a 95 °F) Sin funcionamiento De -20 °C a 65 °C (de 4 °F a 149 °F) Batería de tipo botón Batería de tipo botón de litio CR2032 de 3 V NOTA: Si el sistema tiene una batería de 4 celdas (68 Whr), no dispone de una HDD y debe contar con una SSD.
  • Página 82 Temperatura Especificaciones Almacenamiento De –40 °C a 65 °C (de –40 °F a 149 °F) Humedad Especificaciones relativa (máxima) En funcionamiento Del 10% al 90% (sin condensación) Almacenamiento Del 5% al 95% (sin condensación) Altitud (máxima): Especificaciones En funcionamiento de 0 m a 3048 m (de 0 pies a 10 000 pies) Sin funcionamiento de 0 a 10 668 m (de 0 pies a 35 000 pies) Nivel de...
  • Página 83: Diagnósticos

    Diagnósticos Si experimenta algún problema con el equipo, ejecute los diagnósticos de ePSA antes de ponerse en contacto con Dell para recibir asistencia técnica. El objetivo de ejecutar los diagnósticos es realizar pruebas en el hardware del equipo sin necesidad de otros equipos ni de correr riesgo de pérdida de datos.
  • Página 84: Indicadores Luminosos De Estado Del Dispositivo

    Seleccione el dispositivo en el panel izquierdo y haga clic en Run Tests (Ejecutar pruebas). Si hay algún problema, aparecerán los códigos de error. Anote el código de error y contáctese con Dell. Indicadores luminosos de estado del dispositivo Tabla 5. Indicadores luminosos de estado del dispositivo...
  • Página 85: Indicadores Luminosos De Estado De La Batería

    Si el equipo está conectado a un enchufe eléctrico, el indicador de la batería funciona de la siguiente manera: Luz ámbar y luz Se ha conectado un adaptador CA sin autenticar o incompatible que no es de Dell al equipo portátil. blanca parpadeando alternativamente Luz ámbar...
  • Página 86: Solución De Problemas

    La función de restablecimiento del reloj en tiempo real (RTC) le permite a usted o al técnico de servicio recuperar los sistemas del modelo lanzado recientemente Dell Latitude y Precision determinadas situaciones de Sin POST/Sin inicio/Sin alimentación. Puede iniciar el restablecimiento del RTC en el sistema desde un estado apagado solo si se ha conectado a una fuente de alimentación de CA.
  • Página 87 NOTA: Si la alimentación de CA está desconectada del sistema durante el proceso o el botón de encendido se mantiene durante más de 40 segundos, el proceso de restablecimiento del RTC se anula. El restablecimiento del RTC restablecerá el BIOS a los valores predeterminados, desaprovisionará Intel vPro y restablecerá la fecha y hora del sistema.
  • Página 88: Cómo Ponerse En Contacto Con Dell

    Dell. Dell proporciona varias opciones de servicio y asistencia en línea o telefónica. Puesto que la disponibilidad varía en función del país y del producto, es posible que no pueda disponer de algunos servicios en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
