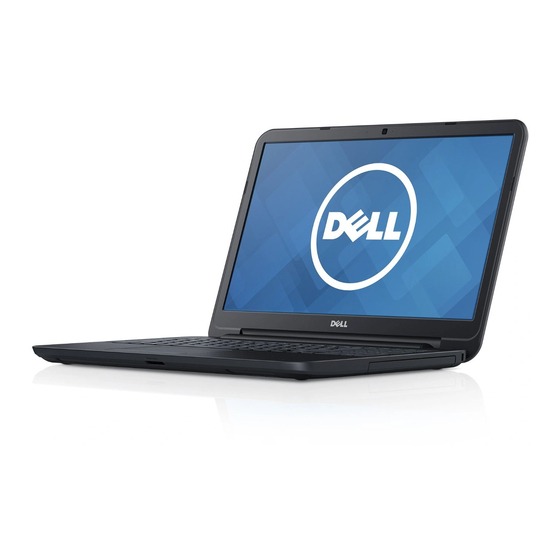

Dell Inspiron 15 Serie Manual Del Propietário
Ocultar thumbs
Ver también para Inspiron 15 Serie:
- Manual de servicio (86 páginas) ,
- Manual de servicio (77 páginas)
Manuales relacionados para Dell Inspiron 15 Serie
Resumen de contenidos para Dell Inspiron 15 Serie
- Página 1 Inspiron 15/15R Manual del propietario Modelo del equipo: Inspiron 3521/5521/5537/3537 Modelo reglamentario: P28F Tipo reglamentario: P28F001/P28F003...
- Página 2 AVISO: Un AVISO indica que existe el riesgo de que se produzcan daños materiales, lesiones o incluso la muerte. ____________________ © 2012-2013 Dell Inc. Marcas comerciales usadas en este texto: Dell™, el logotipo de DELL e Inspiron™ son marcas ® ® comerciales de Dell Inc.; Microsoft , Windows , y el logotipo del botón de inicio de Windows...
-
Página 3: Tabla De Contenido
Contenido Antes de comenzar ......Instrucciones de seguridad ....Herramientas recomendadas . - Página 4 Colocación del ensamblaje de la unidad de disco duro ..... Procedimiento ......Requisitos posteriores .
- Página 5 Colocación de la placa base ....Procedimiento ......Requisitos posteriores .
- Página 6 Extracción del ensamblaje de la pantalla ..Requisitos previos ......Procedimiento .
-
Página 7: Antes De Comenzar
Antes de comenzar PRECAUCIÓN: Para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de apagar el equipo. Guarde y cierre todos los archivos abiertos y salga de todos los programas. Extraiga cualquier tarjeta de medios y disco óptico del equipo. -
Página 8: Instrucciones De Seguridad
él . Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Desconecte todas las fuentes de energía antes de abrir la cubierta o los paneles del equipo. -
Página 9: Después De Trabajar En El Interior Del Equipo
Después de trabajar en el interior del equipo Una vez finalizados los procedimientos de colocación, asegúrese de lo siguiente: • Coloque todos los tornillos y asegúrese de que ningún tornillo suelto permanezca en el interior del equipo. • Conecte todo dispositivo externo, cable, tarjeta y cualquier otra pieza que haya extraído antes de trabajar en el equipo. -
Página 10: Extracción De La Batería
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Apague la pantalla y coloque el equipo boca arriba. -
Página 11: Sustitución De La Batería
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee las lengüetas de la batería con las ranuras del compartimento de la batería y empuje hasta que la batería encaje en su posición. -
Página 12: Extracción De Los Módulos De Memoria
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. - Página 13 Abra con cuidado con la punta de los dedos los ganchos de fijación situados en cada extremo del conector del módulo de memoria hasta que salga el módulo de memoria. Deslice y extraiga el módulo de memoria del conector del módulo de memoria. Ganchos de fijación (2) Conector del módulo de memoria Módulo de memoria...
-
Página 14: Colocación De Los Módulos De Memoria
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee la muesca del módulo de memoria con la lengüeta del conector del módulo de memoria. -
Página 15: Extracción Del Ensamblaje De La Unidad Óptica
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. - Página 16 Extraiga los tornillos que fijan el soporte de la unidad óptica al ensamblaje de la unidad óptica. Extraiga el soporte (para la unidad óptica) del ensamblaje de la unidad óptica. Cuidadosamente, haga palanca en el embellecedor de la unidad óptica y sáquelo del ensamblaje de la unidad óptica.
-
Página 17: Colocación Del Ensamblaje De La Unidad Óptica
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee las lengüetas del embellecedor de la unidad óptica con las ranuras de la unidad óptica y encájelo en su sitio. -
Página 18: Extracción Del Ensamblaje De La Unidad De Disco Duro
PRECAUCIÓN: Para evitar la pérdida de datos, no extraiga la unidad mientras el equipo esté encendido o en estado de reposo. - Página 19 Usando la lengüeta de tiro, levante el ensamblaje de la unidad de disco duro para sacarlo de la base del equipo. Ensamblaje de la unidad de disco duro Lengüeta de tiro Extraiga los tornillos que fijan la unidad de disco duro a su soporte. Levante el soporte de la unidad de disco duro para sacarlo de la unidad de disco duro.
-
Página 20: Colocación Del Ensamblaje De La Unidad De Disco Duro
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. PRECAUCIÓN: Las unidades de disco duro son extremadamente frágiles. Tenga mucho cuidado cuando las manipule. -
Página 21: Extracción Del Teclado
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. - Página 22 Levante el pestillo del conector y desconecte el cable del teclado de la placa base. Levante el teclado para retirarlo del ensamblaje del reposamanos. Pestillo del conector Cable del teclado Teclado Extracción del teclado...
-
Página 23: Sustitución Del Teclado
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Deslice el cable del teclado dentro del conector de la placa base y presione el pestillo del conector para asegurar el cable. -
Página 24: Extracción Del Reposamanos
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. - Página 25 Dele la vuelta al equipo y abra la pantalla lo máximo posible. Levante los pestillos del conector y, usando las lengüetas de tiro, desconecte el cable de la superficie táctil y el cable del botón de encendido de la placa base. Cable de la superficie táctil Cable del botón de encendido Pestillos del conector (2)
- Página 26 Extraiga los tornillos que aseguran el reposamanos a la placa base. PRECAUCIÓN: Con cuidado, separe el ensamblaje del reposamanos del ensamblaje de la pantalla para evitar que se produzcan daños en el ensamblaje de la pantalla. Con una punta trazadora de plástico, levante cuidadosamente y libere las lengüetas del reposamanos de las ranuras en la base del equipo.
-
Página 27: Sustitución Del Reposamanos
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee los orificios de los tornillos del reposamanos con los orificios de los tornillos de la base del equipo. -
Página 28: Extracción De La Minitarjeta Inalámbrica
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. - Página 29 Deslice y extraiga la minitarjeta inalámbrica del conector de la minitarjeta inalámbrica. Minitarjeta inalámbrica Conector de minitarjeta Extracción de la minitarjeta inalámbrica...
-
Página 30: Colocación De La Minitarjeta Inalámbrica
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento PRECAUCIÓN: Para evitar daños en la minitarjeta inalámbrica, asegúrese de que no haya ningún cable debajo de la minitarjeta inalámbrica. -
Página 31: Extracción De La Placa De E/S
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. - Página 32 Levante y quite suavemente la placa de E/S junto con su cable de la base del equipo. Placa de E/S Cable de la placa de E/S Tornillo Extracción de la placa de E/S...
-
Página 33: Colocación De La Placa De E/S
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Deslice con cuidado la placa de E/S bajo la lengüeta que la asegura y ponga la placa de E/S en su lugar. -
Página 34: Extracción De La Placa Base
NOTA: La etiqueta de servicio del equipo se encuentra en la placa base. Debe introducir la etiqueta de servicio en la configuración del sistema después de volver a colocar la placa base. -
Página 35: Procedimiento
Procedimiento Quite la cinta que asegura el cable de la pantalla a la placa base. Desconecte el cable de la pantalla del conector de la placa base. Desconecte el cable del puerto del adaptador de alimentación, el cable del altavoz y el cable de la placa de E/S de la placa base. - Página 36 Extraiga el tornillo que fija la placa base a la base del equipo. Levante la placa base de la base del equipo. Placa base Tornillo Extracción de la placa base...
-
Página 37: Colocación De La Placa Base
NOTA: La etiqueta de servicio del equipo se encuentra en la placa base. Debe introducir la etiqueta de servicio en la configuración del sistema después de volver a colocar la placa base. -
Página 38: Cómo Introducir La Etiqueta De Servicio En La Configuración Del Sistema
Cómo introducir la etiqueta de servicio en la configuración del sistema Encienda el equipo. Pulse <F2> cuando vea el logotipo de Dell para ingresar a la configuración del programa. Navegue a la ficha Main (principal) y escriba la Etiqueta de servicio de su equipo en el campo Service Tag Input (Entrada de etiqueta de servicio). -
Página 39: Extracción De La Batería De Tipo Botón
AVISO: Es posible que la batería de tipo botón explote si se instala de forma incorrecta. Sustituya la batería de tipo botón únicamente con un tipo similar o equivalente. -
Página 40: Procedimiento
Procedimiento Voltee la placa base y póngala sobre una superficie plana. Con una punta trazadora de plástico y con mucho cuidado, haga palanca en la batería de tipo botón para sacarla del zócalo de la batería ubicado en la placa base. Punta trazadora de plástico Batería de tipo botón Extracción de la batería de tipo botón... -
Página 41: Colocación De La Batería De Tipo Botón
AVISO: Es posible que la batería explote si se instala de forma incorrecta. Reemplace la batería únicamente con un tipo similar o equivalente. Deseche las baterías agotadas de acuerdo con las instrucciones del fabricante. -
Página 42: Extracción Del Disipador De Calor
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. -
Página 43: Procedimiento
Procedimiento Voltee la placa base y póngala sobre una superficie plana. Siga el orden que se indica en el disipador de calor y quite los tornillos que fijan el disipador de calor del procesador a la placa base. Levante el disipador de calor del procesador para separarlo de la placa base. Disipador de calor Tornillos (6) Extracción del disipador de calor... -
Página 44: Sustitución Del Disipador De Calor
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Retire el lubricante térmico de la parte inferior del disipador de calor del procesador y vuelva a aplicarlo. -
Página 45: Extracción Del Ventilador
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. -
Página 46: Procedimiento
Procedimiento Voltee la placa base y póngala sobre una superficie plana. Desconecte el cable del ventilador de la placa base. Extraiga el tornillo que asegura el ventilador a la placa base. Levante el ventilador para sacarlo de la placa base. Tornillo Ventilador Cable del ventilador... -
Página 47: Sustitución Del Ventilador
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee el orificio para el tornillo del ventilador con el orificio para el tornillo de la placa base. -
Página 48: Extracción De Los Altavoces
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. -
Página 49: Procedimiento
Procedimiento Quite la cinta que asegura los tubos de silicio LED a la base del equipo. Levante y extraiga los tubos de silicio LED de la base del equipo. Cinta Tubos de silicio LED Extracción de los altavoces... - Página 50 Extraiga la placa base. Consulte el apartado "Extracción de la placa base" en la página 34. Observe el enrutamiento del cable de los altavoces y extraiga el cable de las guías de enrutamiento en la base del equipo. Levante los altavoces, junto con el cable, para sacarlo de la base del equipo. Colocación de los cables de los altavoces Altavoces (2) Extracción de los altavoces...
-
Página 51: Colocación De Los Altavoces
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee los altavoces con los postes de alineamiento y coloque los altavoces en la base del equipo. -
Página 52: Extracción Del Ensamblaje De La Pantalla
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. -
Página 53: Procedimiento
Procedimiento Quite la cinta que asegura el cable de la pantalla a la placa base. Desconecte el cable de la pantalla del conector de la placa base. Desconecte los cables de la antena de la minitarjeta inalámbrica. Cable de la pantalla Cinta Cables de la antena (2) Extracción del ensamblaje de la pantalla... - Página 54 Mueva el cable del puerto del adaptador de alimentación para retirarlo de los tornillos situados en la bisagra de la pantalla. Extraiga los tornillos que fijan el ensamblaje de la pantalla a la base del equipo. Levante el ensamblaje de la pantalla de la base del equipo. Ensamblaje de la pantalla Tornillos (3) Cable del puerto del adaptador de alimentación...
-
Página 55: Colocación Del Ensamblaje De La Pantalla
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Coloque el ensamblaje de la pantalla en la base del equipo y alinee los orificios del ensamblaje de la pantalla con los de la base del equipo. -
Página 56: Extracción Del Embellecedor De La Pantalla
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. -
Página 57: Procedimiento
Procedimiento Presione y levante las cubiertas de las bisagras para quitarlas del ensamblaje de la pantalla. Cubiertas de las bisagras (2) PRECAUCIÓN: Se recomienda utilizar la punta de los dedos para separar el bisel de la pantalla, para evitar dañar el panel de la pantalla. Con la punta de los dedos, haga palanca con cuidado en el lado interno del embellecedor de la pantalla. -
Página 58: Colocación Del Embellecedor De La Pantalla
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee el bisel de la pantalla con la cubierta trasera de la pantalla y encájelo suavemente en su sitio. -
Página 59: Extracción De Las Bisagras De La Pantalla
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. -
Página 60: Procedimiento
Procedimiento Extraiga los tornillos que fijan las bisagras de la pantalla a la cubierta posterior de la pantalla. Levante las bisagras de la pantalla para sacarlas de la cubierta posterior. Tornillos (8) Bisagras de la pantalla (2) Cubierta posterior de la pantalla Extracción de las bisagras de la pantalla... -
Página 61: Colocación De Las Bisagras De La Pantalla
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee los orificios de los tornillos de las bisagras de la pantalla con los de la cubierta posterior de la pantalla. -
Página 62: Extracción Del Panel De La Pantalla
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. -
Página 63: Procedimiento
Procedimiento Extraiga los tornillos que fijan el panel de la pantalla a la cubierta posterior de la pantalla. Levante el panel de la pantalla cuidadosamente y dele la vuelta. Cubierta posterior de la pantalla Panel de la pantalla Tornillos (4) Extracción del panel de la pantalla... - Página 64 Vuelva a colocar la cinta que fija el cable de la pantalla al panel de la pantalla. Desconecte el cable de la pantalla del panel de la pantalla. Cable de la pantalla Cinta Extracción del panel de la pantalla...
-
Página 65: Colocación Del Panel De La Pantalla
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Conecte el cable de la pantalla al panel de la pantalla. -
Página 66: Extracción Del Módulo De La Cámara
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Requisitos previos Extraiga la batería. Consulte el apartado "Extracción de la batería" en la página 10. -
Página 67: Procedimiento
Procedimiento Extraiga el tornillo que asegura el módulo de la cámara a la cubierta posterior de la pantalla. Desconecte el cable de la cámara del módulo de la cámara. Quite la cinta que asegura el módulo de la cámara a la cubierta posterior de la pantalla. -
Página 68: Colocación Del Módulo De La Cámara
"Después de trabajar en el interior del equipo" en la página 9. Para obtener información adicional sobre las prácticas de seguridad recomendadas, consulte la página de inicio sobre el cumplimiento de normativas en: dell.com/regulatory_compliance. Procedimiento Alinee el módulo de la cámara en la cubierta posterior de la pantalla. -
Página 69: Actualización Del Bios
Para actualizar el BIOS: Encienda el equipo. Vaya a dell.com/support. Si tiene la etiqueta de servicio de su equipo, escríbala y haga clic en Submit (Enviar). Si no tiene la etiqueta de servicio de su equipo, haga clic en Detect Service Tag (Detectar etiqueta de servicio) para permitir una detección automática de la...
