MODEL / MODELO / MODÈLE:
SC1357

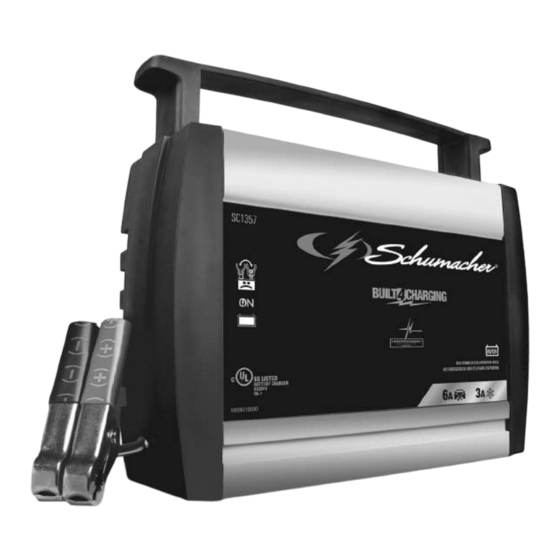

Automatic Battery Charger
Cargador de baterías automático
Chargeur de batterie automatique
OWNERS MANUAL
MANUAL DEL USUARIO
MANUEL D'UTILISATION
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE.
This manual will explain how to use the battery charger safely and effectively.
Please read and follow these instructions and precautions carefully.
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES
DE CADA USO. En este manual le explica cómo utilizar el cargador de batería
de manera segura y confiable. Por favor, lea y siga las siguientes instrucciones
y precauciones.
GARDER LE MANUEL D'INSTRUCTION ET LISEZ LE AVANT CHAQUE
UTILISATION. Ce manuel explique comment utiliser le chargeur de batterie
d'une façon securitaire et efficace. S'il vous plaît lisez et suivez ces instructions
et precautions.
0099001909-00
Publicidad
Manuales relacionados para Schumacher Electric SC1357
Resumen de contenidos para Schumacher Electric SC1357
- Página 1 MODEL / MODELO / MODÈLE: SC1357 Automatic Battery Charger Cargador de baterías automático Chargeur de batterie automatique OWNERS MANUAL MANUAL DEL USUARIO MANUEL D’UTILISATION PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE. This manual will explain how to use the battery charger safely and effectively.
- Página 2 CONTENTS IMPORTANT SAFETY INSTRUCTIONS ..................5 PERSONAL SAFETY PRECAUTIONS ..................5 PREPARING TO CHARGE ......................6 CHARGER LOCATION ......................... 6 DC CONNECTION PRECAUTIONS .................... 6 FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE ........ 6 FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE ........7 GROUNDING AND AC POWER CORD CONNECTIONS ............
- Página 3 CONTENIDOS INSTRUCCIONES IMPORTANTES DE SEGURIDAD .............. 12 PRECAUCIONES DE SEGURIDAD PERSONAL ..............12 PREPARACIÓN PARA LA CARGA .................... 13 UBICACIÓN DEL CARGADOR ....................13 PRECAUCIONES DE CONEXIÓN EN CC ................13 SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO ... 14 SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO ...
- Página 4 TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ IMPORTANTES ................20 MESURES DE SÉCURITÉ PERSONNELLE ................20 PRÉPARATION POUR LE CHARGEMENT ................21 EMPLACEMENT DU CHARGEUR..................... 21 PRÉCAUTIONS SUR LA CONNEXION C.C................21 ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE DANS UN VÉHCULE ..... 21 ÉTAPES À...
- Página 5 1. IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS. 1.1 SAVE THESE INSTRUCTIONS – 1.8 Do not operate charger if it has received This manual contains important safety a sharp blow, been dropped, or otherwise and operating instructions. damaged in any way; take it to a qualified serviceman.
- Página 6 3. PREPARING TO CHARGE 3.1 If necessary to remove battery from battery without removable cell caps, such vehicle to charge, always remove as valve regulated lead acid batteries, grounded terminal from battery first. Make carefully follow manufacturer’s recharging sure all accessories in the vehicle are off, instructions.
- Página 7 7. FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE WARNING: A SPARK NEAR THE connect NEGATIVE (BLACK) charger clip BATTERY MAY CAUSE A BATTERY to free end of cable. EXPLOSION. TO REDUCE THE RISK OF 7.5 Do not face battery when making final A SPARK NEAR THE BATTERY: connection.
- Página 8 11. OPERATING INSTRUCTIONS WARNING: A spark near the battery may BATTERY CHARGING TIMES cause an explosion. IMPORTANT: Do not start the vehicle with the charger connected to the AC outlet, or it could result in damage to the charger. NOTE: This charger is equipped with an auto-start feature.
- Página 9 MAINTAINING A BATTERY of time. However, problems with the The SC1357 maintains both 6 and 12 volt battery, electrical problems in the batteries, keeping them at full charge. vehicle, improper connections or other unanticipated conditions could cause NOTE: The maintain mode technology excessive current draws.
- Página 10 1-800-621-5485 Monday-Friday 7:00 to 5:00 For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485. DO NOT SHIP UNIT until you receive a RETURN MERCHANDISE AUTHORIZATION (RMA) number from Customer Service at Schumacher Electric Corporation. • 10 •...
- Página 11 Manufacturer does not provide any warranty for any accessories used with this product that are not manufactured by Schumacher Electric Corporation and approved for use with this product. This Limited Warranty is void if the product is misused, subjected to careless handling, repaired, or modified by anyone other than Manufacturer or if this unit is resold through an unauthorized retailer.
- Página 12 1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES. 1.1 GUARDE ESTAS INSTRUCCIONES – 1.8 No utilice el cargador si el mismo recibió Este manual contiene instrucciones un golpe fuerte, si se cayó o si sufrió operativas y de seguridad de importancia. daños de cualquier otra forma;...
- Página 13 plomo-ácido. Una batería de plomo- tensión más que en una aplicación de ácido puede producir una corriente de un motor de arranque. No utilice este cortocircuito lo suficientemente elevada cargador de batería para cargar baterías como para soldar un anillo o provocar de pila seca que por lo general se utilizan efectos similares sobre el metal, con artefactos domésticos.
- Página 14 6. SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO ADVERTENCIA: POSITIVO (ROJO) del cargador de UNA CHISPA PROVOCADA CERCA batería al borne POSITIVO (POS, P, +) sin DE LA BATERÍA PUEDE CAUSAR LA descarga a tierra de la batería. Conecte EXPLOSIÓN DE LA BATERÍA.
- Página 15 8. CONEXIONES A TIERRA Y ENERGÍA DE CA 8.1 Este cargador de batería está destinado a no se recomienda y no debe ser utilizado un uso en un circuito con tensión nominal Estados Unidos. de 120 V. El enchufe se debe conectar 8.3 USO DE UN CABLE DE EXTENSIÓN a un tomacorriente adecuadamente El uso de una extensión no se...
- Página 16 MANTENIENDO UNA BATERÍA El SC1357 carga y mantiene las baterías Los tiempos están basados en un 50% descargada de 6 y 12 voltios, manteniéndolas a carga batería y pueden cambiar, dependiendo de la edad...
- Página 17 12. MANTENIMIENTO Y CUIDADO Con cuidados mínimos puede mantener • Enrolle los cables de entrada y salida el cargador de baterías funcionando cuidadosamente cuando almacene el correctamente durante años. cargador. Esto ayudará a evitar daños accidentales a los cables y el cargador. •...
- Página 18 PROBLEMA CAUSA POSIBLE SOLUCIÓN El voltaje de la batería todavía La batería puede estar El LED rojo se ilumina. está debajo de 10V (para una defectuosa. Asegúrese de que batería 12V) o de 5V (para una no hay cargas en la batería. batería 6V) después de 2 horas Si hay eliminarlos.
- Página 19 El Fabricante no presta garantía por lo accesorios utilizados con este producto que no sean los fabricados por Schumacher Electric Corporation y que no estén aprobados para su uso con este producto. La presente Garantía Limitada será nula si el producto se utiliza en forma errónea, se trata de manera inadecuada, es reparado o modificado...
- Página 20 1. CONSIGNES DE SÉCURITÉ IMPORTANTES CONSERVER CES INSTRUCTIONS. 1.1 CONSERVER CES INSTRUCTIONS – 1.8 Ne pas faire fonctionner le chargeur s’il a Ce manuel contient des instructions reçu un choc violent, est tombé par terre importantes concernant la sécurité et le ou a été...
- Página 21 de 12 Ah (6V) et 22-59Ah (12V). Il n’est pour recharger des piles sèches qui sont pas conçu pour alimenter un système utilisées en électroménager. Ces piles électrique à basse tension autre que peuvent exploser et causer des blessures dans une application d’un démarreur. et des dommages matériels.reproduction.
- Página 22 P, +) non mise à la masse de la batterie. châssis du véhicule ou au moteur, loin de Raccorder la pince NÉGATIVE (NOIRE) la batterie. Ne pas raccorder la pince au au châssis du véhicule ou au moteur, carburateur, aux canalisations d’essence loin de la batterie.
- Página 23 9. DIRECTIVES D’ASSEMBLAGE 9.1 Enlever tous les cordons dérouler sur les câbles avant d’utiliser le chargeur de batterie. 10. PANNEAU DE CONTRÔLE INDICATEURS LED LED PINCES INVERSÉES / (Jaune / orange) LED allumée : BATTERIE DÉFECTUEUSE Le chargeur est connecté directement (rouge) clignotant: et la batterie est alimentée. Les connexions sont inversées.
- Página 24 CHARGE AVORTE ce mode, le chargeur maintient la batterie Si la charge ne peut être achevé complètement chargée en offrant un normalement, la charge avorté. Lorsque courant bas si nécessaire. Si le chargeur la charge est abandonnée, la sortie du doit fournir son maximum actuel maintenir chargeur est coupée et le rouge pour une période d’une heure en continu...
- Página 25 PROBLÈME CAUSE POSSIBLE SOLUTION Le chargeur ne s’allume La prise de courant CA Vérifiez si un fusible est coupé pas quand il est est morte. ou le disjoncteur pour cette prise correctement branché. de courant. Mauvaise connexion électrique. Vérifiez le cordon d’alimentation et la rallonge pour le raccordement des fiches.
- Página 26 ACHETEUR DE CE PRODUIT. CETTE GARANTIE LIMITÉE N’EST PAS TRANSFÉRABLES NI CESSIBLES. Schumacher Electric Corporation (le « Fabricant ») garantit ce unité pour deux (2) ans à compter de la date d’achat au détail contre les défauts de matériaux ou de fabrication qui peuvent se produire dans des conditions normales d’utilisation et de soins.
- Página 27 WARRANTY CARD / TARJETA DE GARANTÍA SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY! Go to www.batterychargers.com to register your product online. (No internet access? Send in the completed warranty card.) 2 YEAR LIMITED WARRANTY PROGRAM REGISTRATION MODEL: _____________________ DESCRIPTION: ________________________ This is the only express limited warranty, and the manufacturer neither assumes nor authorizes anyone to assume or make any other obligation.
- Página 28 CARTE DE GARANTIE PAS BESOIN DE VOIE POSTAL ! ACTIVEZ VOTRE GARANTIE SUR INTERNET – LA VOIE PLUS RAPIDE ET FACILE! Aller sur www.batterychargers.com pour enregistrer votre produit en ligne. (Pas d’accès internet? Envoyer la carte de garantie par poste.) INSCRIPTION AU PROGRAMME DE GARANTIE LIMITÉE DE DEUX ANS MODÈLE : ____________________ DESCRIPTION : ________________________ Ceci représente la seule garantie limitée expresse, et le fabricant n’accepte ni autorise qui que ce soit d’assumer ou de prendre toute autre obligation.
