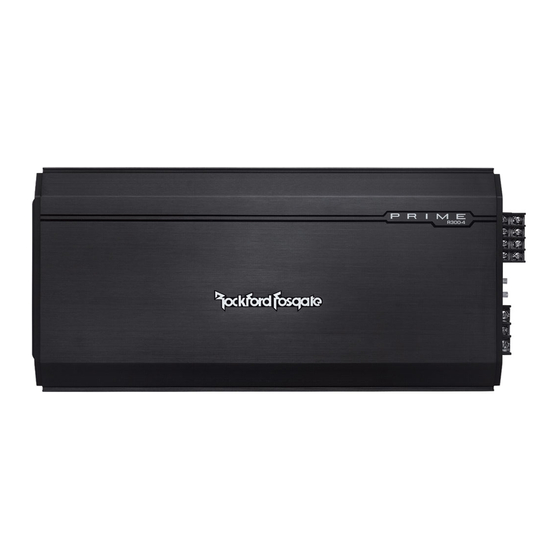

- Página 1 4-Channel Amplifier R300-4 Installation & Operation Installation et fonctionnement Instalación y funcionamiento Einbau und Betrieb Installazione e funzionamento Serial Number: Date of Purchase:...
- Página 2 NTRODUCTION Dear Customer, Congratulations on your purchase of the world's finest brand of car audio amplifiers. At Rockford Fosgate we are fanatics about musical reproduction at its best, and we are pleased you chose our product.Through years of engi- neering expertise, hand craftsmanship and critical testing procedures, we have created a wide range of products that reproduce music with all the clarity and richness you deserve.
- Página 3 Installation Section of this manual. Other information can be located by using the Table of Contents.We, at Rockford Fosgate, have worked very hard to make sure all the information in this manual is current. But, as we are constantly finding new ways to improve our product, this information is subject to change without notice.
- Página 4 ESIGN EATURES R300-4 Power LED – This Blue LED illuminates when the unit is turned on. Protect LED – This Red LED illuminates if a short circuit or too low of an impedance is detected at the speaker connections.The amplifier will automatically shut down if this occurs. Punch Bass –...
- Página 5 NSTALLATION This section focuses on some of the vehicle considerations for installing your new amplifier. Pre-planning your system layout and best wiring routes will save installation time.When deciding on the layout of your new system, be sure that each component will be easily accessible for making adjustments. CAUTION:If you feel unsure about installing this system yourself, have it installed by a qualified technician.
- Página 6 WIRING THE SYSTEM CAUTION:If you do not feel comfortable with wiring your new unit, please see your local Authorized Rockford Fosgate Dealer for installation. CAUTION:Before installation, disconnect the battery negative (-) terminal to prevent damage to the unit, fire and/or possible injury.
- Página 7 NSTALLATION CAUTION: This amplifier is not recommended for impedance loads below 2 stereo and 4 bridged. Source Unit Amplifier 4-Channel Stereo Mode Power Connections 3-Channel Mode...
- Página 8 PERATION ADJUSTING GAIN Do the following individually for each channel. To adjust the gain setting, turn the amplifier gains all the way down (counter-clockwise).Turn the source unit volume up until distortion is audible and then turn it down a bit until the distortion is inaudible.This will be about all the way up on most source units.
- Página 9 ROUBLESHOOTING NOTE:If you are having problems after installation follow the Troubleshooting procedures below. Procedure 1: Check Amplifier for proper connections. Verify that POWER light is on. If POWER light is on skip to Step 3, if not continue. Check in-line fuse on battery positive cable. Replace if necessary. Check fuse(s) on amplifier.
- Página 10 PECIFICATIONS MODEL- PRIME R300-4 Continuous Power Rating (RMS) - Measured at 14.4 Battery Volts Load Per Channel 50 Watts x 4 Load Per Channel 75 Watts x 4 Load Bridged 150 Watts x 2 Dimensions: Height 2.40" (6.10cm) Width 7.67" (19.49cm) Length 17.09"...
- Página 11 Some states do not allow limitations on the length of an implied warranty, so this limitation may not apply. No person is authorized to assume for Rockford Fosgate any other liability in connection with the sale of the product. How to Obtain Service Contact the Authorized Rockford Fosgate Dealer you purchased this product from.
- Página 12 NOTE : consultez chaque section pour de plus amples informations. 2006 Rockford Corporation.Tous droits réservés. Rockford Fosgate, le logo Rockford Fosgate, le logo POWER et le logo PUNCH sont des marques déposées ou des marques de commerce de Rockford Corporation.
- Página 13 AVANT DE COMMENCER Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de l’appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d’autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à...
- Página 14 ARTICULARITÉS TECHNIQUES R300-4 DEL d'alimentation – Cette DEL s'illumine lorsque l'appareil est allumé. DEL de protection – Cette DEL jaune s'illumine si un court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit. Punch Bas –...
- Página 15 NSTALLATION CONSIDÉRATIONS CONCERNANT L’INSTALLATION Voici la liste d’outils requis pour l’installation : Clé de borne de batterie Porte-fusible et fusible. (Voir les spécifications concernant la Perceuse à main avec mèches assorties capacité des fusibles) Tube thermorétrécissable de 1/8 po de Voltmètre-ohmmètre diamètre Pince à...
- Página 16 à l’aise pour effectuer vous-même le MISE EN GARDE : câblage de votre nouvel appareil, veuillez confier l’installation à votre distributeur agréé Rockford Fosgate. avant d'entamer l'installation, déconnectez la broche négative (-) de la MISE EN GARDE : batterie pour éviter tout risque de blessures, d’incendie ou de...
- Página 17 NSTALLATION volts. La tension commutée provient généralement du câble d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli. Montez solidement l’ampli sur le véhicule ou le rack d’ampli.
- Página 18 ONCTIONNEMENT RÉGLAGE DU GAIN Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire).Augmentez le volume de la source audio jusqu'à produire une distorsion audible, puis baissez-le jusqu'à ce que la distorsion devienne inaudible.
- Página 19 ÉPANNAGE si vous éprouvez des difficultés après l’installation,appliquez les procédures de dépannage ci-dessous. REMARQUE : Procédure 1 :vérifiez que les connexions de l’ampli sont bien mises. Vérifiez que le voyant POWER est allumé.Si c'est le cas,passez à l'étape 3,sinon poursuivez. 1.
- Página 20 ARACTÉRISTIQUES MODÈLE - PRIME R300-4 Puissance nominale en continu (RMS) - Mesurée à 14,4 V (batterie) Charge de 4 par voie 50 watts x 4 Charge de 2 par voie 75 watts x 4 Charge de 4 pontée 150 watts x 2 Dimensions : Hauteur 6,10 cm Largeur...
- Página 21 Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable.Aucune personne n’est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.
- Página 22 ¡Insista en ello! Después de todo, su nuevo sistema sólo merece lo mejor. Para darle el toque final a su nueva imagen Rockford Fosgate; pida sus accesorios Rockford, los cuales incluyen playeras, chaquetas, gorras y anteojos para sol.
- Página 23 INICIO ¡Bienvenidos a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño, vendedor y técnico de instalación. Para quienes desean información rápida sobre cómo instalar este producto, por favor vean la Sección Instalación de este manual. El resto de la información puede encontrarse usando el Índice de Materias.
- Página 24 ARACTERÍSTICAS DEL ISEÑO R300-4 LED de alimentación – Este LED se ilumina cuando se enciende la unidad. LED de protección – Este LED se ilumina si se detecta un corto circuito o una impedancia demasiado baja en las conexiones del altavoz. El amplificador se apagará automáticamente si esto sucede. Punch Bass –...
- Página 25 NSTALACIÓN CONSIDERACIONES PARA LA INSTALACIÓN La siguiente es una lista de las herramientas necesarias para la instalación: Portafusibles y fusible Llave para bornes de batería (Consulte la capacidad de los fusibles Taladro manual con distintas brocas en las especificaciones) Tubo termoretráctil de 1/8 pulgadas de diámetro Voltímetro / Ohmetro Variedad de conectores Pelacables...
- Página 26 PRECAUCIÓN: Si no se siente capaz de instalar el cableado de su nueva unidad, por favor consulte a su Distribuidor Autorizado Rockford Fosgate local sobre la instalación. PRECAUCIÓN: Antes de la instalación, desconecte el terminal negativo de la batería (-) para prevenir daño a la unidad, incendio o posibles lesiones.
- Página 27 NSTALACIÓN amplificador remoto. Si la unidad de fuente no tiene esta salida disponible, la solución recomendada es cablear un interruptor mecánico en línea con una fuente de 12 voltios para activar el amplificador. Monte el amplificador seguramente al vehículo o al soporte del amplificador.Tenga cuidado de no montar el amplificador sobre paneles de cartón o plástico porque los tornillos pueden salirse del panel debido a la vibración o las frenadas repentinas del vehículo.
- Página 28 UNCIONAMIENTO AJUSTE DE GANANCIA Para ajustar la ganancia, gire las ganancias del amplificador totalmente hacia abajo (sentido contra horario). Suba el volumen de la unidad de origen hasta que pueda escuchar la distorsión y luego gire hacia abajo un poco hasta que no se pueda escuchar la distorsión.
- Página 29 OLUCIÓN DE ROBLEMAS NOTA: Si tiene problemas después de la instalación,siga los procedimientos de solución de problemas descritos a continuación. Procedimiento 1:Verifique que el amplificador esté bien conectado. Compruebe que esté encendida la luz de ALIMENTACIÓN (POWER).Si la luz de ALIMENTACIÓN (POWER) está...
- Página 30 SPECIFICACIONES MODELO - PRIME R300-4 Clasificación de potencia continua (Valor eficaz) – Medida a 14.4 voltios en la batería Carga por canal 50 vatios x 4 Carga por canal 75 vatios x 4 Carga con puente 150 vatios x 2 Dimensiones: Altura 6,10 cm...
- Página 31 2. Cualquier costo o gasto relacionado con la desinstalación o nueva instalación del producto 3. Servicios prestados por alguien que no sea un Centro de Servicio Autorizado por Rockford Fosgate 4. Cualquier producto que tenga el número de serie borrado, alterado o removido 5.
- Página 32 Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste. Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.
- Página 33 Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern.
- Página 34 ESIGNCHARAKTERISTIKEN R300-4 Betriebs-LED – Diese LED leuchtet auf, wenn das Gerät betriebsbereit ist. Schutz-LED – Diese LED leuchtet auf, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird.Wenn dies eintritt, schaltet sich der Verstärker automatisch aus. Punch Bass –...
- Página 35 Einstellungen vorzunehmen. Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem VORSICHT: qualifizierten Rockford Fosgate Techniker einbauen. Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, VORSICHT: Feuer bzw. mögliche Verletzungen zu vermeiden.
- Página 36 VERKABELUNG DES SYSTEMS Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem VORSICHT: qualifizierten Rockford Fosgate Techniker einbauen. Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, VORSICHT: Feuer bzw. mögliche Verletzungen zu vermeiden.
- Página 37 INBAU Fernbedienungsanschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle anschließen. Die geschaltete Spannung wird gewöhnlich vom Einschaltanschluss für externe Verstärker am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen mechanischen Schalter in eine Leitung mit einer 12 V- Quelle einzubauen, um den Verstärker zu aktivieren..
- Página 38 ETRIEB LAUTSTÄRKE (GAIN) EINSTELLEN Zur Einstellung der Lautstärke die Lautstärkeregler des Verstärkers ganz nach unten stellen (nach links drehen). Die Lautstärke des Source-Geräts erhöhen, bis eine Verzerrung hörbar ist, dann ein wenig verringern, bis die Verzerrung nicht mehr hörbar ist.An den meisten Source-Geräten bedeutet dies ganz nach oben.Als Nächstes die Lautstärkeeinstellung des Verstärkers erhöhen, bis eine adäquate Lautstärke erreicht ist.
- Página 39 EHLERBESEITIGUNG Falls Sie nach dem Einbau Probleme haben,befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: HINWEIS: Verfahren 1:Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen,ob die BETRIEBS-LED aufleuchtet.Leuchtet die BETRIEBS-LED auf,bei Schritt 3 weitermachen,falls nicht, hier weitermachen. 1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen. 2.
- Página 40 ECHNISCHE ATEN MODELL- PRIME R300-4 Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen -Belastung pro Kanal 50 Watt x 4 -Belastung pro Kanal 75 Watt x 4 -Belastung überbrückt 150 Watt x 2 Maße: Höhe 6,10 cm Breite 19,49 cm Länge 43,40 cm Interne Sicherung Verstärker...
- Página 41 Einschränkung nicht in allen Fällen zu. Inanspruchnahme des Kundendienstes Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden.
- Página 42 Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l’imballaggio...
- Página 43 PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice.
- Página 44 ARATTERISTICHE DEL ESIGN R300-4 LED alimentazione – Questo LED si accende quando l'unità viene accesa. LED di protezione – Questo LED si accende se viene rilevato un corto circuito o un'impedenza troppo bassa ai collegamenti con i diffusori. In tal caso, l'amplificatore si spegne automaticamente. Punch Basso –...
- Página 45 NSTALLAZIONE CONSIDERAZIONI SULL’INSTALLAZIONE Segue un elenco degli utensili necessari per eseguire l’installazione: Portafusibile e fusibile. Chiave per morsetto batteria (Per informazioni sulla portata dei fusibili, Trapano e punte assortite consultare le specifiche.) Guaina termoretraibile avente un diametro di 0,32 cm Voltmetro/ohmetro Connettori vari Pinze spelafili...
- Página 46 CABLAGGIO DEL SISTEMA Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della ATTENZIONE: Rockford Fosgate. Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare ATTENZIONE: danni all’unità, pericoli d’incendio e/o potenziali lesioni personali.
- Página 47 NSTALLAZIONE Volt. La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell’unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l’amplificatore. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto.Assicuratevi di non montare l’amplificatore su pannelli di plastica o di cartone in quanto ciò...
- Página 48 ATTENZIONE: e distorsione. NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l’assistenza tecnica della Rockford Fosgate. REGOLAZIONE DELLA FREQUENZA DI INCROCIO Posizionando l'interruttore di crossover sulla posizione HP (passa alto), l'amplificatore viene impostato sulla modalità passa alto 80 Hz, permettendo il passaggio di frequenze al di sopra della frequenza di interruzione.
- Página 49 NDIVIDUAZIONE IPARAZIONE UASTI NOTA: Se incontraste dei problemi dopo l’installazione,seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1:Controllate che l’amplificatore abbia i collegamenti adeguati. Controllate che la spia dell’ACCENSIONE sia accesa.Se la spia di ACCENSIONE è accesa,passare al numero 3, altrimenti continuare 1.
- Página 50 PECIFICHE MODELLO - PRIME R300-4 Potenza continua a regime (RMS) – Misurata a 14,4 volt da batteria Carico da 4 per canale 50 watts x 4 Carico da 2 per canale 75 watts x 4 Carico da 4 in parallelo 150 watts x 2 Dimensioni: Altezza...
- Página 51 Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation.
- Página 52 Installation assistance availible at: www.rockfordfosgate.com/rftech Rockford Fosgate Rockford Corporation 600 South Rockford Drive Tempe, Arizona 85281 U.S.A. In U.S.A., (480) 967-3565 - Customer Service 1-800-669-9899 www.rockfordfosgate.com 11/2008 B.M. 12/2008 E.R. 1230-55404-01 Printed in China...
