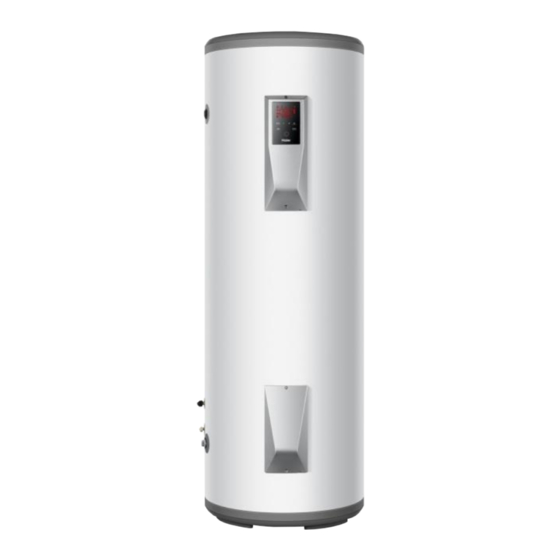

Calentador de agua de bomba de calor
Manual de operación e instalación
Modelo
HP200S1
HP300S1
Por favor, lea este manual atentamente antes de usar el calentador de agua.
El aspecto del calentador de agua proporcionado en el presente manual es a título de referencia.

Publicidad

loading

Resumen de contenidos para Haier HP200S1

  • Página 1 Calentador de agua de bomba de calor Manual de operación e instalación Modelo HP200S1 HP300S1 Por favor, lea este manual atentamente antes de usar el calentador de agua. El aspecto del calentador de agua proporcionado en el presente manual es a título de referencia.
  • Página 2 9. Fallos y protección ....................29 10. Ficha del producto ..................... 30 11. Certificado de garantía ..................31 Estimados usuarios de Haier: Gracias por elegir uno de nuestros productos. Por favor, lea este manual atentamente y siga las instrucciones de funcionamiento y seguridad para garantizar la mejor instalación y utilización del producto.
  • Página 3 Instrucciones de seguridad (a seguir en cualquier momento) Interpretación de las marcas y símbolos El incumplimiento de estas instrucciones puede dar lugar a graves fallos de funcionamiento del dispositivo y conllevar riesgos para el usuario Se deben seguir las instrucciones con esta marca estrictamente durante el funcionamiento. Se relacionan con la seguridad del producto y de los usuarios.
  • Página 4 Instrucciones de seguridad (a seguir en cualquier momento) La temperatura del agua de salida de Los medios para la desconexión del un calentador de agua es típicamente suministro principal que tengan una más alta que la temperatura indicada separación de contactos en todos los en la pantalla.
  • Página 5 Instrucciones de seguridad (a seguir en cualquier momento) Gire la palanca de la válvula de Los calentadores de agua estarán seguridad una vez al mes. La válvula equipados con un cable de red funciona correctamente si hay agua específico y disyuntores de corriente fluyendo, de lo contrario, compruebe residual.
  • Página 6 Instrucciones sobre el transporte y el almacenamiento Durante el transporte o el almacenamiento, el calentador de agua de bomba de calor se debe embalar en un embalaje no dañado para evitar dañar el aspecto y el rendimiento del producto; Durante el transporte o el almacenamiento, el calentador de agua de bomba de calor debe permanecer en posición vertical;...
  • Página 7 Parámetros técnicos Modelo (sistema) HP200S1 HP300S1 Modelo (unidad del tanque) TS200HE-S1 TS300HE-S1 UE1.0-S1 UE1.5-S1 Modelo (unidad externa) Volumen del tanque 195 L 293 L Tensión/frecuencia nominal 230V/50Hz 230V/50Hz Presión nominal del tanque 0,85 MPa 0,85 MPa Protección contra la corrosión...
  • Página 8 Descripción de las piezas y los componentes Estructura de la bomba de calor agua seguridad caliente superior inferior refrigerante Rejilla de aire HP200S1/HP300S1...
  • Página 9 Descripción de las piezas y los componentes Vista detallada (unidad del tanque)! Descripción Cubierta de plástico Brida Cubierta superior Caja del tanque Cubierta eléctrica superior Panel de visualización Varilla del ánodo Varilla del ánodo Elemento calefactor Cubierta eléctrica inferior Cubierta inferior Palanca Sensor de temperatura del tanque...
  • Página 10 Descripción de las piezas y los componentes Vista detallada (unidad externa)! Descripción Descripción Rejilla de aire Compresor Cubierta frontal Válvula de expansión Evaporador Panel de control Ventilador Cubierta superior Cubierta inferior Cubierta derecha Válvula de cuatro vías Cubierta eléctrica Accesorios (unidad externa)! Nombre de Unidad...
  • Página 11 Introducción a la instalación Precauciones a tener en cuenta en la instalación - No instale el calentador de agua en una posición en la que se exponga al gas, los vapores o el polvo. - Instale la unidad del tanque y la unidad externa en una superficie sólida, que pueda soportar el peso de la máquina y para que el agua condensada pueda drenarse libremente.
  • Página 12 Introducción a la instalación Dimensiones de la instalación (Unidad:mm) Modelo HP200S1 1765 1530 HP300S1 1519 1795...
  • Página 13 Introducción a la instalación Dimensiones de la instalación (unidad externa)! Dimensiones de la instalación (unidad del tanque)!
  • Página 14 Introducción a la instalación Herramientas para la conexión de las líneas de refrigerante Manómetro de grupo apto para su uso con R134a, con tubos de carga y de vacío; Bomba de vacío; Llaves dinamométricas de diámetro nominal de 1/4" y 3/8" en ambos lados para responder a las medidas de las uniones de tubos;...
  • Página 15 Introducción a la instalación Conexión de la unidad del tanque Moldee las tuberías de acuerdo con la trayectoria; Retire las tuercas roscadas de latón (A) de la unidad del tanque y guárdelas (compruebe que no queden impurezas); Corte la tubería a la longitud fijada, con un cortatubos, evitando cualquier deformación; Retire las rebabas con el escariador de tubos evitando que entren impurezas en el interior (mantener el tubo hacia abajo);...
  • Página 16 Introducción a la instalación Conexión de la unidad externa Al hacer las conexiones, debe respetar las normas y directivas locales. Retire las tuercas acampanadas de las válvulas de 2 y 3 vías. Inserte las tuercas acampanadas en las tuberías, atorníllelas para conectar la unidad externa con el mismo método descrito para la unidad del tanque.
  • Página 17 Introducción a la instalación Carga del gas refrigerante El producto puede instalarse con una conexión de refrigerante entre la unidad interna y la externa de hasta 20 m. Los rendimientos declarados se refieren a tuberías de conexión de refrigerante de 5 m; diferentes tipos de instalación pueden dar lugar a valores de rendimiento diferentes.
  • Página 18 Introducción a la instalación Advertencias sobre la instalación - Utilice tuberías de cobre para la conexión de la tubería. - La presión del agua de entrada debe estar entre 0,1~0,6 MPa. Si es inferior a 0,1 MPa, añada una bomba de refuerzo a la entrada de agua; si es superior a 0,6 MPa, añada una válvula de alivio de presión a la entrada de agua.
  • Página 19 Introducción a la instalación Diagrama de instalación de la tubería Válvula termostática Instalación A 230 V 50 Hz Válvula anti- retorno Salida de agua caliente Salida de agua de la válvula de seguridad Válvula de Válvula Válvula alivio de anti- presión retorno retenci...
  • Página 20 EQUIPO. Esto puede afectar a otros equipos (por ejemplo, el parpadeo de una lámpara). Si la IMPEDANCIA DE RED Zmax es < 0,304 OHM (HP200S1) Zmax < 0,289 OHM (HP300S1), no se esperarán estas perturbaciones. (En caso necesario, puede ponerse en contacto con la autoridad...
  • Página 21 Introducción a la instalación Conexiones eléctricas Al elemento de calefacción Termostato de temperatura de sobrecalentamiento Cable de señal del panel de visualización Cable de señal de temperatura del tanque panel de visualización Cable de interconexión Unidad del Bloque de terminales tanque Panel de visualización cable de señal (4*0,2 mm²)
  • Página 22 Introducción a la instalación Conexiones eléctricas Conecte los cables y el cable de señal: a) Retire la cubierta eléctrica de la unidad del tanque y conecte el cable de interconexión al bloque de terminales, debe usar la placa de fijación para presionar el cable, luego instale la cubierta eléctrica.
  • Página 23 Introducción a la instalación Diagrama de cableado Diagrama de cableado Transformador Panel de Condensador del ventilador visualización Ventilador Unidad externa Válvula de cuatro vías Condensador Sensor de temperatura de descongelación del compresor Sensor de temperatura de escape Sensor de temperatura ambiente Sensor de temperatura de entrada Compresor Blanco Blanco...
  • Página 24 Funcionamiento y funciones Pantalla Descripción de los pictogramas Símbolo Descripción Interruptor de encendido y apagado Cuando se apaga, la pantalla muestra la hora y la temperatura real del agua. Cuando se enciende, la pantalla muestra el modo de funcionamiento. El ajuste de temperatura por defecto de fábrica es de 55 °C. Se puede ajustar simplemente pulsando + y - directamente en la pantalla por defecto.
  • Página 25 Descripción de los pictogramas Símbolo Descripción Modo automático - Gestión optimizada de la bomba de calor y del sistema eléctrico para garantizar el confort; - Antes de usar la bomba de calor; - Si el compresor funciona más de las 8 horas predeterminadas, inicie la potencia auxiliar;...
  • Página 26 Descripción de los pictogramas Símbolo Descripción Modo turbo. La bomba de calor y el calentador eléctrico auxiliar se activan al mismo tiempo (solo en el modo AUTO). Icono de funcionamiento de la bomba de calor. Icono de funcionamiento del calentador eléctrico auxiliar. Horario de horas de mayor/menor consumo.
  • Página 27 Funciones de funcionamiento Configuración del instalador - Para abrir los ajustes del instalador, pulse para apagar el sistema, luego pulse al mismo tiempo durante 10 segundos. - Cuando el menú esté abierto, pulse para cambiar el valor de los ajustes. - Pulse para confirmar los ajustes.
  • Página 28 Comprobación y mantenimiento La instalación y el mantenimiento del aparato deben ser realizados por un profesional cualificado. Antes de trabajar en el aparato, apáguelo y corte el suministro de energía. No lo toque con las manos mojadas. Las operaciones de mantenimiento son importantes para garantizar un rendimiento óptimo y prolongar la vida útil del aparato.
  • Página 29 Fallos y protección Indicació Tipo de fallo Acción Liberación n digital Protección de la temperatura de funcionamiento Una vez resuelto el Protección de la temperatura del escape Protección del compresor fallo, encienda la de aire fuente de Protección contra la evaporación alimentación para a alta temperatura la liberación...
  • Página 30 Perfiles de carga de los calentadores de agua, Tipo Entrada de R134a/1300 g R134a/1500 g Fabricante Qingdao Economic & Technology Development Zone Haier Water-Heater Co.,Ltd. Dirección Industry Park, Economic & Technology Development Zone, 266101 Qingdao, CHINA REPÚBLICA POPULAR CHINA Denominación...
  • Página 31 Certificado de garantía Duración de la garantía: - Garantía de la estanqueidad del tanque: 5 años - Sistema eléctrico (electrónico y bomba de calor): 2 años La sustitución de un componente o producto no puede prolongar en ningún caso el periodo de garantía inicial.
