Tabla 32. Disposición de cables, cables de unidad común (bandeja superior) (continuación)
Cable
3
Alimentación de la
unidad
4
Señal de la unidad
Cables de unidad SAS (bandeja superior)
Los cables de la unidad común son utilizados solo por unidades SAS.
Nota: En esta ilustración, la imagen a la izquierda muestra el lado derecho de la bandeja y la imagen de la
derecha muestra la bandeja cabeza abajo.

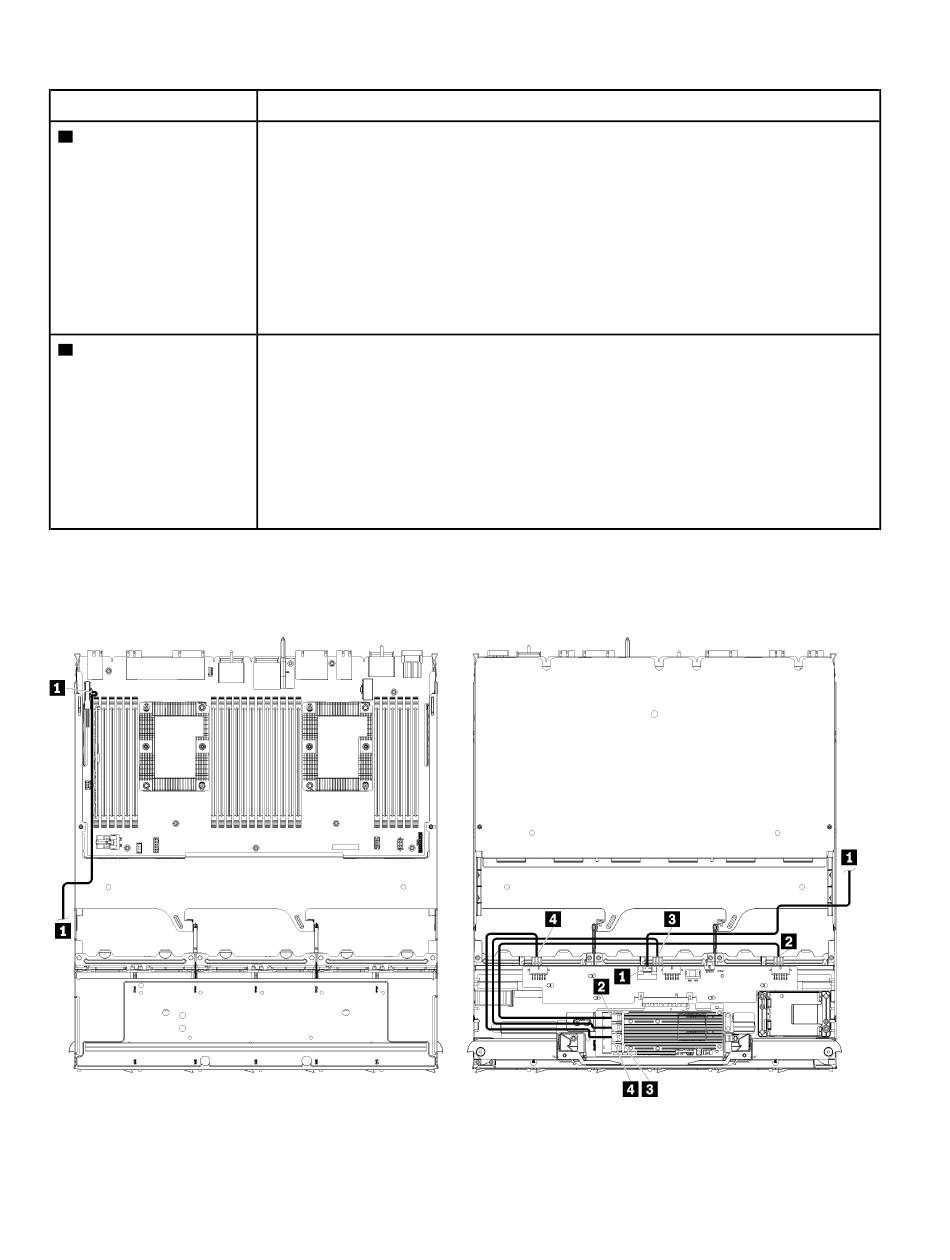

Figura 18. Disposición de los cables, cables de unidad SAS (bandeja superior de la placa del sistema)
48
ThinkSystem SR950 Guía de configuración
Disposición
• Desde:
– Placa del sistema inferior en la bandeja de computación superior, conector de
"ALIMENTACIÓN" (consulte "Conectores de la placa del sistema" en la página
169)
– Conjunto de placa de almacenamiento en la bandeja superior, conector de
alimentación de la unidad de disco duro (J2) (consulte "Conectores del conjunto
de placa de almacenamiento" en la página 170)
• Hasta: intercalador de alimentación, conector de "ALIMENTACIÓN" (consulte
"Conectores de intercalador de almacenamiento" en la página 176)
• Desde:
– Placa del sistema inferior en la bandeja de computación superior, conector de
"Señal" (consulte "Conectores de la placa del sistema" en la página 169)
– Conjunto de placa de almacenamiento en la bandeja superior, conector de señal
de la unidad de disco duro (J13) (consulte "Conectores del conjunto de placa de
almacenamiento" en la página 170)
• Hasta: intercalador de almacenamiento, conector de "BANDA LATERAL" (consulte
"Conectores de intercalador de almacenamiento" en la página 176)
