3.5.5 OPCIONES AVANZADAS. SALIDA DE AUDIO

(a) BOTONES SELECCIÓN DE SALIDA DE AUDIO
En la mitad izquierda de la pantalla, se encuentran las salidas de audio (canal de salida para
amplificador). Pulse sobre la salida deseada. Si aparece el indicador de avance (véase 2.2.6)
utilice el control de desplazamiento para visualizar el resto de salidas disponibles.
(b) BOTÓN LOUDNESS
Pulse para activar la compensación loudness. La compensación loudness introduce una
ecualización dinámica que se aplica en función de la ganancia aplicada en el canal de salida.
Si la ganancia está al máximo, no producirá ningún efecto. Si el nivel es distinto del máximo
introduce una compensación en los niveles de graves y agudos, de manera que se consigue
una percepción excelente del sonido que se está reproduciendo.
(c) INDICADOR VÚMETRO
Muestra el nivel de señal que se está detectando en la salida. Entre -100dB y 0dB.
(d) BOTÓN ECUALIZADOR
Pulse para activar la memoria de ecualización configurada mediante la aplicación de
configuración.
(e) INDICADOR DE GANANCIA
Muestra la ganancia ajustada para la salida seleccionada, relativa al volumen de zona.
(f) BOTÓN PASO DE AJUSTE
El botón de paso de ajuste, permite seleccionar el paso de incremento / decremento que se
va a realizar cuando se pulse sobre los botones de ajuste. Puede seleccionar entre los
siguientes valores, pulsando de forma consecutiva: 1dB, 5dB, 10dB.
(g) BOTONES DE AJUSTE DE GANANCIA
La ventana cuenta con dos botones para realizar el ajuste de ganancia: "+" y "-", cada vez
que pulse uno de ellos, se incrementará o decrementará, tantos decibelios como el botón
"Paso de Ajuste" esté mostrando. Éste ajuste es relativo al volumen de zona, así, si varias
salidas forman una sola zona, en esta ventana podremos ajustar cuantos dB por encima o
por debajo respecto del volumen de zona estará el canal seleccionado.
LDA Audio Tech - Severo Ochoa Nº 31- 29590 MÁLAGA, ESPAÑA. Tlf: +34 952028805
Manual de usuario: Sistema de evacuación por voz LDA NEO

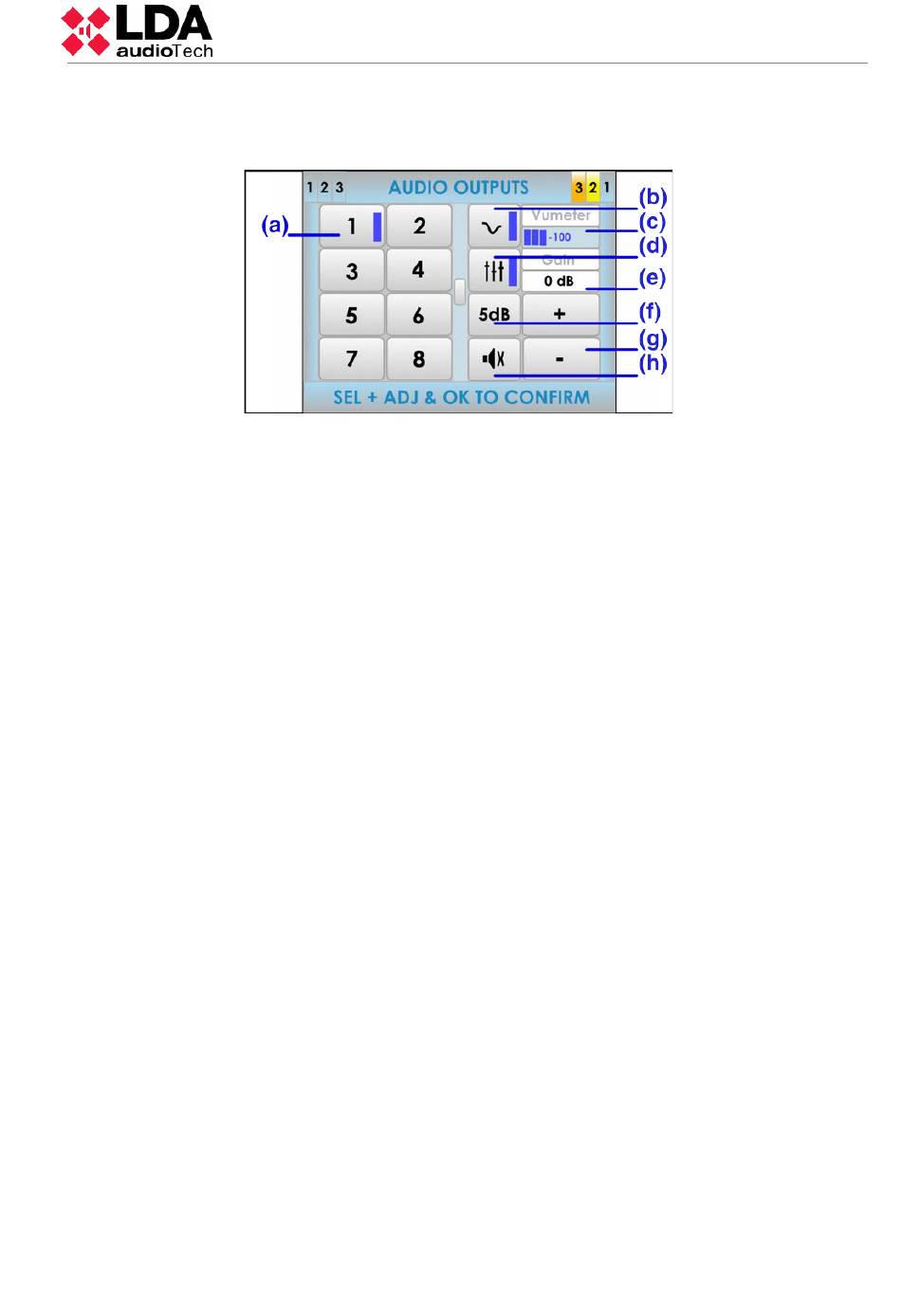

Ilustración 36: Ventana Ajuste de Salidas de Audio
